室內采暖管道施工圖主(zhu)要表(biao)示(shi)一棟建筑物的供暖系統(tong)，主(zhu)要包括平面圖、系統(tong)圖、詳(xiang)圖。
1. 平面(mian)圖的主要內容(rong)
室內采暖平面(mian)圖主要表示管道、附件及散熱器在建(jian)筑物平面(mian)上(shang)的位置及相互關(guan)系。
a. 查明建筑(zhu)物(wu)內散熱器的平面位置、種類(lei)、片數及散熱器的安裝形式、方式。
各種散熱(re)器的(de)規(gui)格(ge)及數量應按以(yi)下規(gui)定標注(zhu)：
①. 柱型散熱器(qi)只標注(zhu)數量；
②. 圓翼型(xing)散(san)熱器應標(biao)注根數和排數；
③. 光排管散熱器應標注(zhu)管徑(jing)、長度(du)、排數及型(xing)號(hao)（A型(xing)和B型(xing)）。
b. 查明水平干管(guan)(guan)的布置方式、干管(guan)(guan)上(shang)的閥門、固定支架(jia)、補償器(qi)等的平面位置、型號、干管(guan)(guan)管(guan)(guan)徑。
c. 通過立管(guan)編號查明系統(tong)立管(guan)的數量和平面布置位置。
d. 在熱水(shui)采暖系統平(ping)面(mian)圖中應查(cha)明膨脹(zhang)水(shui)箱、自(zi)動排氣(qi)閥或集(ji)氣(qi)罐的(de)位(wei)置、型號、配(pei)管管徑(jing)及布置。對(dui)車間蒸汽采暖管道、應查(cha)明疏(shu)水(shui)器的(de)平(ping)面(mian)位(wei)置、規格尺(chi)寸(cun)、疏(shu)水(shui)裝置組成等(deng)。
e. 查明熱(re)媒(mei)入口及入口地(di)溝情(qing)況(kuang)。當熱(re)媒(mei)入口無節(jie)點(dian)詳(xiang)圖(tu)(tu)(tu)時(shi)，平面(mian)(mian)圖(tu)(tu)(tu)上一般將入口組成的設備如減壓閥(fa)、疏水(shui)器、分水(shui)器、分汽缸、除污器、控(kong)制閥(fa)、溫度計(ji)、壓力表、熱(re)量表等表示清楚，并標注(zhu)(zhu)(zhu)管徑、熱(re)媒(mei)來源、流向、熱(re)工(gong)參數等。如果熱(re)媒(mei)人口主要配(pei)件與國家標準圖(tu)(tu)(tu)相(xiang)同時(shi)，平面(mian)(mian)圖(tu)(tu)(tu)則注(zhu)(zhu)(zhu)明規格、標準圖(tu)(tu)(tu)號(hao)，可按(an)給定(ding)標準圖(tu)(tu)(tu)號(hao)查閱(yue)。當熱(re)媒(mei)人口有節(jie)點(dian)詳(xiang)圖(tu)(tu)(tu)時(shi)，平面(mian)(mian)圖(tu)(tu)(tu)則注(zhu)(zhu)(zhu)明節(jie)點(dian)圖(tu)(tu)(tu)的編號(hao)以備查閱(yue)。
2. 系(xi)統圖(tu)的主要(yao)內容(rong)
采(cai)暖(nuan)系(xi)統圖主要表示從(cong)熱煤(mei)人口(kou)至出(chu)口(kou)的采(cai)暖(nuan)管道，散熱設備及(ji)附件(jian)的空間位置和(he)互相之間的關系(xi)。
a. 查明管(guan)(guan)道(dao)系統中(zhong)干(gan)(gan)管(guan)(guan)與立管(guan)(guan)之間(jian)及支管(guan)(guan)與散熱器之間(jian)的(de)(de)連接方式、閥門安裝位置及數量，各管(guan)(guan)道(dao)管(guan)(guan)徑、坡(po)度(du)坡(po)向、水平(ping)干(gan)(gan)管(guan)(guan)的(de)(de)標高、立管(guan)(guan)編(bian)號(hao)、管(guan)(guan)道(dao)的(de)(de)連接方式。
b. 查(cha)明散(san)熱(re)器的規格型號、類型、安裝(zhuang)形(xing)式(shi)及方式(shi)與片數（中片和足片）、標(biao)高、散(san)熱(re)器進場形(xing)式(shi)（現場組對或成品）。
c. 查明各種閥(fa)件(jian)、附件(jian)及設備在(zai)管道系統(tong)中的(de)位置，凡是注(zhu)有(you)規(gui)格型號者(zhe)，應與(yu)平面圖和材料明細表進行校對(dui)。
d. 查(cha)明熱(re)煤人口裝置(zhi)中各種閥件(jian)、附(fu)件(jian)、儀(yi)表之間(jian)相對關系及熱(re)媒(mei)的來源、流向、坡向、標(biao)高(gao)、管徑等。如有節點詳圖時，應(ying)查(cha)明詳圖編號及內容。
3. 詳(xiang)圖的(de)主要內容(rong)
采暖施(shi)工(gong)(gong)(gong)圖(tu)(tu)的(de)(de)詳(xiang)圖(tu)(tu)包括標(biao)準(zhun)圖(tu)(tu)和節點圖(tu)(tu)兩種。標(biao)準(zhun)圖(tu)(tu)是詳(xiang)圖(tu)(tu)的(de)(de)重要組成部(bu)分。供水管(guan)、回水管(guan)與散熱器之間的(de)(de)連接(jie)形式、詳(xiang)細尺(chi)寸(cun)和安裝(zhuang)要求，均可用標(biao)準(zhun)圖(tu)(tu)表示。因此，對(dui)施(shi)工(gong)(gong)(gong)技術(shu)人(ren)員(yuan)來說(shuo)，掌(zhang)握常用的(de)(de)標(biao)準(zhun)圖(tu)(tu)，熟知必(bi)(bi)要的(de)(de)安裝(zhuang)尺(chi)寸(cun)和管(guan)道配件、施(shi)工(gong)(gong)(gong)做法，對(dui)于(yu)組織施(shi)工(gong)(gong)(gong)活(huo)動，控(kong)制(zhi)施(shi)工(gong)(gong)(gong)質量(liang)是十分必(bi)(bi)要的(de)(de)。
采(cai)暖管(guan)道施工中常用標準圖的(de)內容包括：
a. 膨脹水箱(xiang)、冷凝(ning)水箱(xiang)的(de)制(zhi)作(zuo)、配件與安裝。
b. 分(fen)汽罐、分(fen)水器、集水器的構造、制(zhi)作與安裝。
c. 疏水器、減壓(ya)閥、減壓(ya)板的組成形式和(he)安裝(zhuang)方法。
d. 散(san)熱(re)器的連接與(yu)安裝要(yao)求。
e. 采暖(nuan)系統立管(guan)、支管(guan)、干管(guan)的(de)連接形式(shi)。
f. 管道支架(jia)、吊(diao)架(jia)的(de)制作與安(an)裝。
g. 集(ji)汽罐的制作(zuo)與安裝(zhuang)。

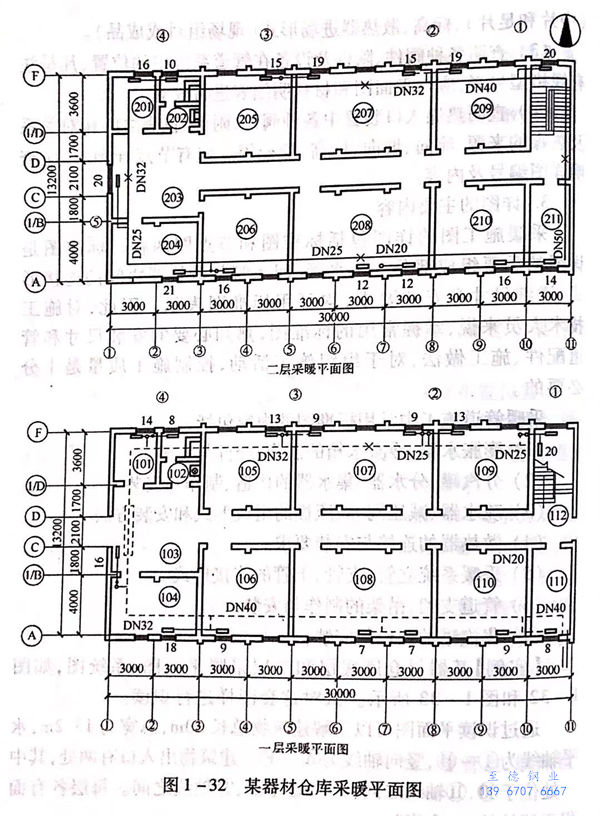

【實例(li)】某器材倉庫底層(ceng)和(he)二層(ceng)采(cai)暖平面圖(tu)、系(xi)統圖(tu)，如圖(tu)1-32和(he)圖(tu)1-33所示。試(shi)對這套圖(tu)樣進(jin)行(xing)識讀。
通過(guo)識讀平面圖可以(yi)了(le)解(jie)建筑(zhu)物(wu)總長30m,總寬為13.2m,水平軸(zhou)線為①~?,豎向軸(zhou)線為A~F.建筑(zhu)物(wu)出(chu)人口有(you)兩處，其中(zhong)一(yi)處位于⑩、?軸(zhou)線之(zhi)間，另一(yi)處在C、①軸(zhou)線之(zhi)間。每層各有(you)面積不等的約(yue)11個房間。
在(zai)(zai)建筑物的兩個入(ru)口處，散熱器布置在(zai)(zai)門口墻壁上，其(qi)余的散熱器全部布置在(zai)(zai)各(ge)房間的窗臺下。散熱器的片數均注在(zai)(zai)散熱器圖例(li)上。
通(tong)過(guo)查(cha)閱系(xi)統(tong)(tong)圖得知，本(ben)例(li)為雙管(guan)(guan)(guan)(guan)(guan)(guan)上分式熱(re)水采暖(nuan)系(xi)統(tong)(tong)，熱(re)媒干(gan)(gan)(gan)管(guan)(guan)(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)(guan)(guan)徑(jing)為DN50,標高(gao)為－1.40m,由(you)南向(xiang)北(bei)穿過(guo)A軸線外墻(qiang)進入111號房(fang)間(jian)，在(zai)A~?軸線交角處登高(gao)，在(zai)總立管(guan)(guan)(guan)(guan)(guan)(guan)上安裝(zhuang)一控制閥門(men)。總立管(guan)(guan)(guan)(guan)(guan)(guan)登高(gao)至二(er)層6.00m,在(zai)天棚下沿墻(qiang)敷設。干(gan)(gan)(gan)管(guan)(guan)(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)(guan)(guan)徑(jing)依次為DN50、DN40、DN32、DN25、DN20.本(ben)例(li)共有8根立管(guan)(guan)(guan)(guan)(guan)(guan)，管(guan)(guan)(guan)(guan)(guan)(guan)徑(jing)均為DN20.立管(guan)(guan)(guan)(guan)(guan)(guan)為雙管(guan)(guan)(guan)(guan)(guan)(guan)式，采用三通(tong)和四通(tong)與散(san)熱(re)器連(lian)接(jie)。回(hui)水干(gan)(gan)(gan)管(guan)(guan)(guan)(guan)(guan)(guan)的起始(shi)端(duan)在(zai)103房(fang)間(jian)，標高(gao)為0.200m,沿墻(qiang)在(zai)底(di)層地面拖地敷設，管(guan)(guan)(guan)(guan)(guan)(guan)道坡度與回(hui)水流動方向(xiang)為同向(xiang)。回(hui)水干(gan)(gan)(gan)管(guan)(guan)(guan)(guan)(guan)(guan)在(zai)103房(fang)間(jian)過(guo)門(men)處，返(fan)低至地溝繞過(guo)大門(men)。干(gan)(gan)(gan)管(guan)(guan)(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)(guan)(guan)徑(jing)依次為DN20、DN25、DN32、DN40、DN50.干(gan)(gan)(gan)管(guan)(guan)(guan)(guan)(guan)(guan)在(zai)111房(fang)間(jian)返(fan)低－1.400m 流至室外管(guan)(guan)(guan)(guan)(guan)(guan)道。
在(zai)供水、回水立(li)管(guan)上均設有閥(fa)門，但①立(li)管(guan)上未裝，而(er)在(zai)散(san)熱器的(de)支(zhi)管(guan)上安裝閥(fa)門。
由圖紙得知，干(gan)管上設有(you)固定支架，供水干(gan)管上設有(you)4個(ge)，回水干(gan)管上設有(you)3個(ge)。管道活(huo)動支架通常在(zai)施(shi)工圖上是不顯示的，施(shi)工人(ren)員應按(an)有(you)關規范要(yao)求，在(zai)現場(chang)選定和設置。

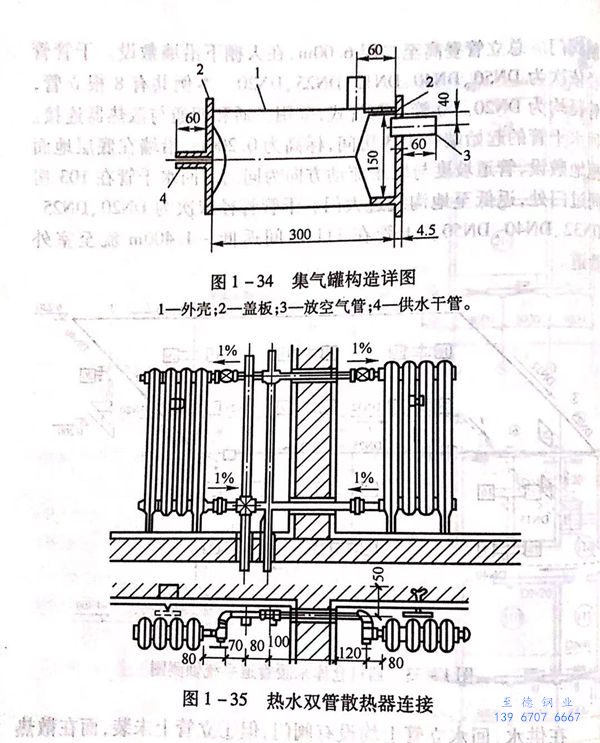

在識讀(du)平面(mian)圖(tu)和(he)系統圖(tu)的同(tong)時，需要查(cha)閱部分標(biao)準圖(tu)，本例中集氣罐(guan)的制作(zuo)與(yu)安裝(zhuang)，如(ru)圖(tu)1-34所示(shi)，散熱器與(yu)立支管的連接，如(ru)圖(tu)1-35所示(shi)。
