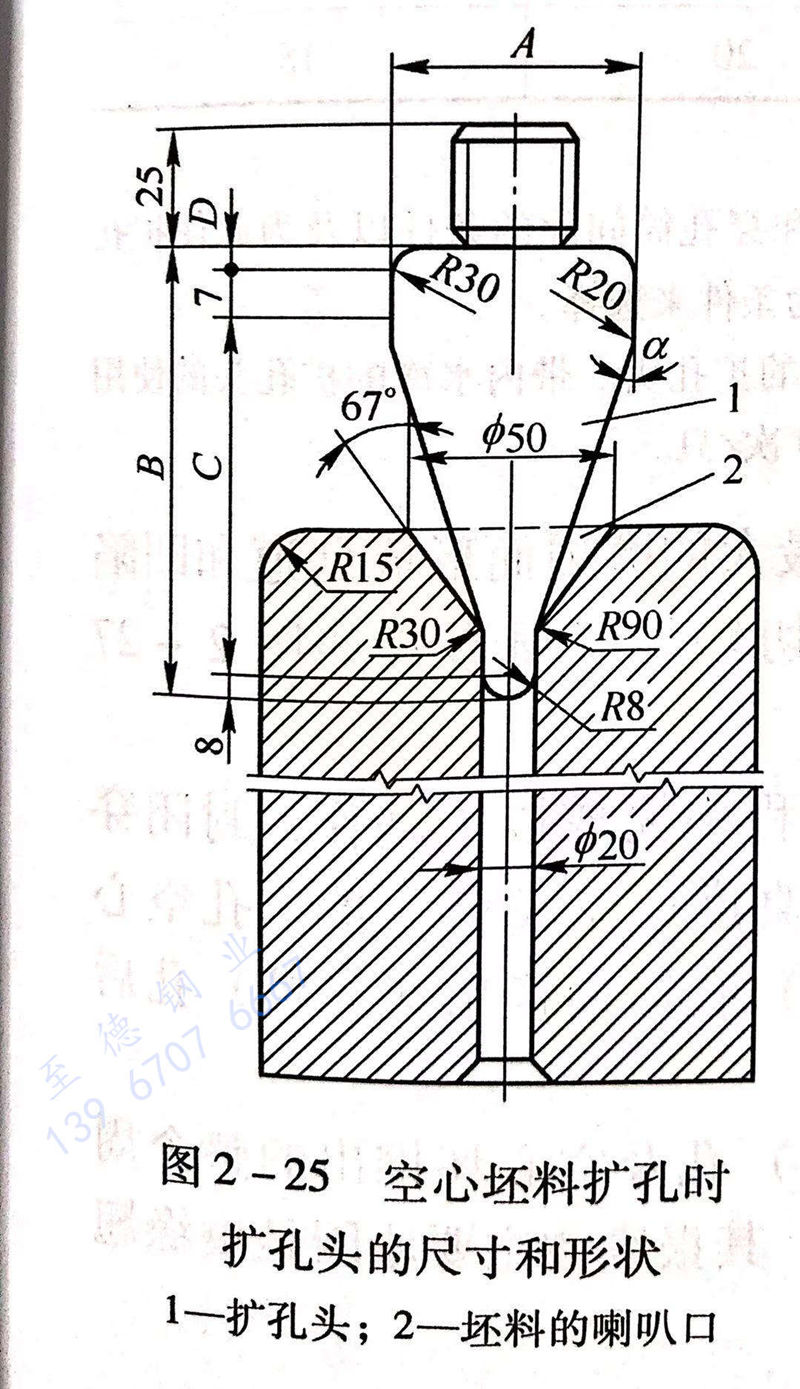

為了獲得高精度幾何尺寸的空心坯，浙江至德鋼業有限公司采用預鉆孔坯料的久久99國產精品久久99果凍傳媒:不銹鋼管擴孔工藝。與穿孔工藝相比較，擴孔工藝的特點主要是采用鉆有小直徑通孔的坯料。擴孔過程中空心坯不鐓粗，坯料被送入穿孔筒之后，將玻璃纖維束或擴孔潤滑墊放進坯料上端面的圓錐形中心孔內（圖2-25),并在坯料的上端面撒上玻璃粉，再用特殊形狀的擴孔頭（圖2-25),對準坯料的孔向下推進，直至壞料下端產生沖余。在整個擴孔過程中，下支承桿被鎖緊在下極限位置上。圖2-25所示為空心坯料擴孔時，擴孔頭的尺寸和形狀。

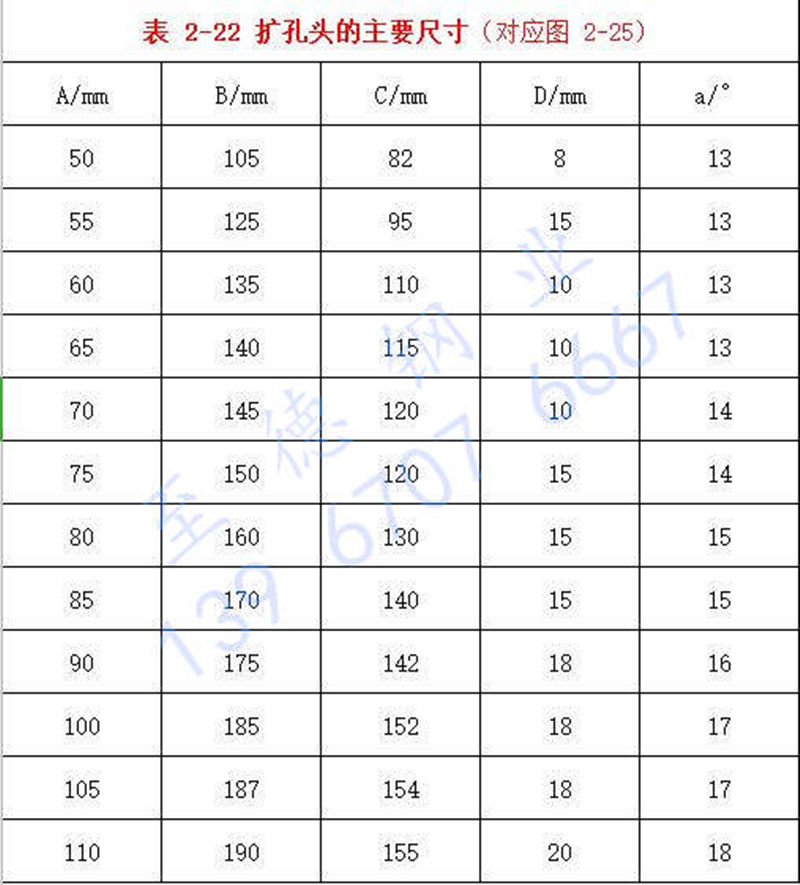

 穿(chuan)孔桿上的(de)擴(kuo)孔頭(tou)在預鉆孔內(nei)移動，保證了擴(kuo)孔后空(kong)心(xin)坯的(de)同(tong)心(xin)度。為(wei)了我得高合金鋼、難(nan)變形材(cai)料的(de)空(kong)心(xin)坯一般都采用擴(kuo)孔工藝。這是(shi)因為(wei)此類材(cai)料的(de)變形抗(kang)力大，穿(chuan)孔困難(nan)，或(huo)會引起穿(chuan)后空(kong)心(xin)坯過大的(de)壁厚不均。推薦的(de)擴(kuo)孔頭(tou)尺寸列于(yu)表2-22。

注：1. 來(lai)自尼科波爾南方鋼(gang)管廠的經驗。

      2. 擴孔頭的(de)其余尺寸(cun)，根據擴孔過程中(zhong)金(jin)屬完全充滿(man)坯料和穿孔筒間隙的(de)條(tiao)件以及(ji)為(wei)此使(shi)擴孔頭和金(jin)屬之間在整(zheng)個流動(dong)過程中(zhong)保持潤(run)滑劑的(de)連續提供為(wei)條(tiao)件來選擇。

     3. 在試(shi)驗中，采(cai)用3C:2W8V鋼(gang)制造的無水冷(leng)(leng)卻和帶(dai)(dai)內水冷(leng)(leng)的擴孔頭。帶(dai)(dai)內水冷(leng)(leng)的擴孔頭的使用壽命(ming)比(bi)無水冷(leng)(leng)擴孔頭的壽命(ming)高6~8次(ci)／只(zhi)，達到(dao)80~100次(ci)／只(zhi)。

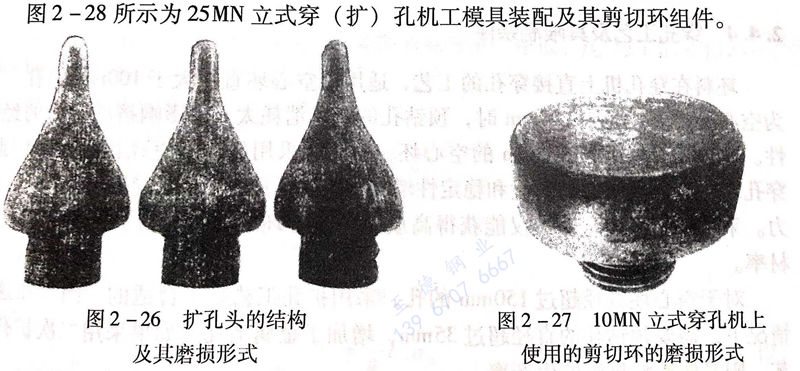

  在坯料(liao)的擴孔過程中，擴孔頭的錐形表面受(shou)到最大的磨損而(er)形成(cheng)劃(hua)道和(he)凹陷(xian)缺陷(xian)，如圖2-26所示。立式穿孔機上使用(yong)的剪(jian)切環的磨損形式如圖2-27所示。

 剪切(qie)環和(he)支承頭(tou)的(de)作用是在坯(pi)(pi)料穿(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)過程中完成以(yi)下(xia)動作：封閉(bi)穿(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)筒內襯的(de)下(xia)端(duan)面，減小(xiao)穿(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)余料的(de)高度；完成穿(chuan)(chuan)（擴(kuo)(kuo)(kuo)孔(kong)(kong)空心坯(pi)(pi)下(xia)端(duan)面的(de)定型；剪斷(duan)穿(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)余料；從(cong)穿(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)筒內推出穿(chuan)(chuan)擴(kuo)(kuo)(kuo)孔(kong)(kong)后的(de)空心坯(pi)(pi)。

 剪(jian)切環和(he)支承頭與加熱(re)到(dao)高(gao)溫的坯料在穿（擴）孔及(ji)空心坯推出的整(zheng)個同(tong)期內直接(jie)接(jie)觸(chu)，一(yi)般(ban)的使用壽命(ming)為100~150次／只。其報(bao)廢的主要原因是棱緣翹曲(qu)和(he)焊瘤。

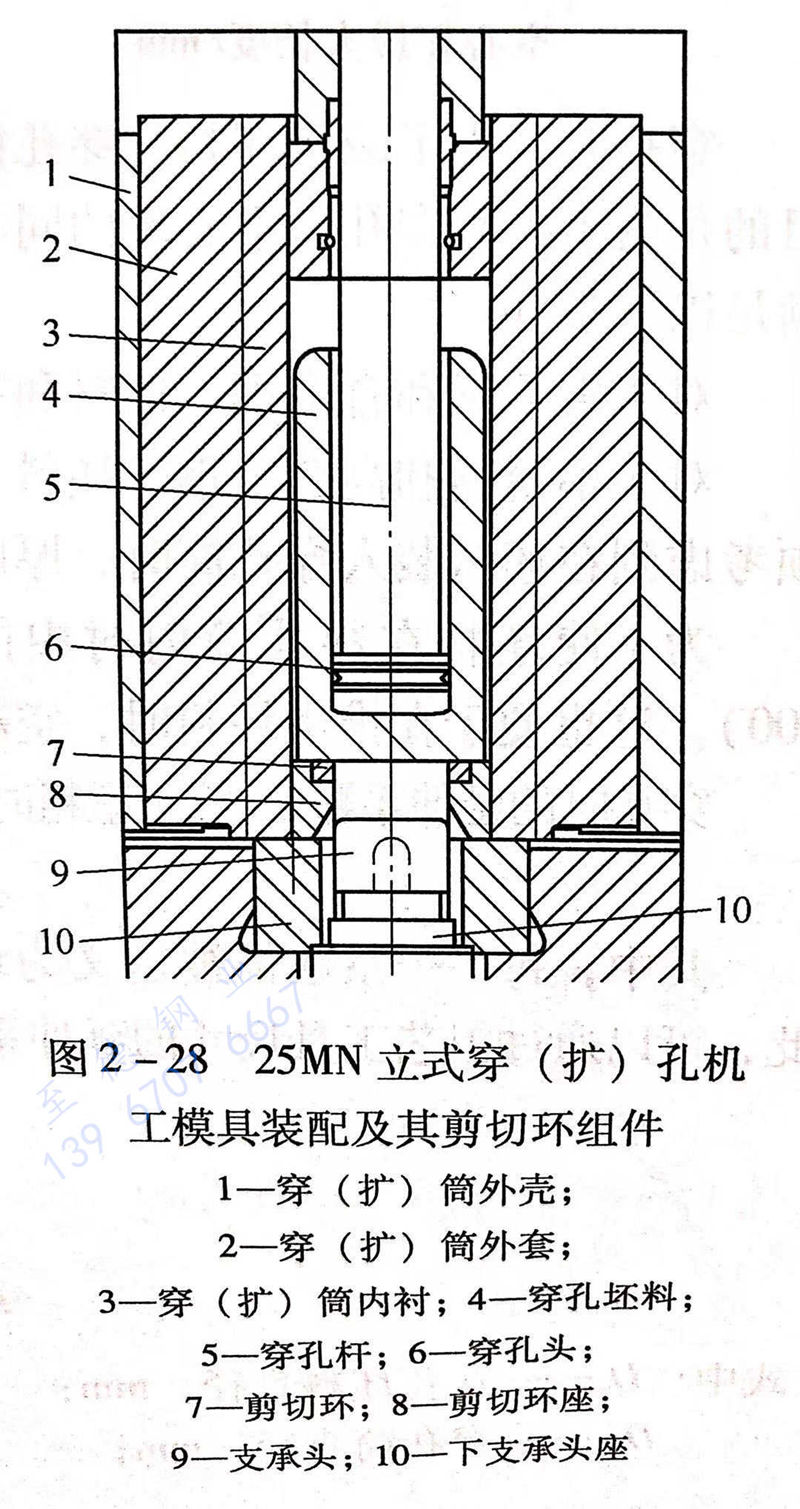

 圖2-28所示為25MN 立式穿（擴）孔機(ji)工模(mo)具裝配(pei)及其剪切環組件(jian)。

 對擴孔(kong)(kong)頭和(he)剪切環間(jian)隙對空(kong)心(xin)坯端(duan)部質(zhi)量的影響試驗的結果認為，擴孔(kong)(kong)頭和(he)剪切環的直(zhi)徑(jing)差不應該超(chao)過(guo)0.6mm,否則將會導致不適當的增大沖余(yu)的直(zhi)徑(jing)，提(ti)高金屬(shu)消(xiao)耗系數，并(bing)引起空(kong)心(xin)坯端(duan)部形狀(zhuang)的歪曲(qu)。應該指出，擴孔(kong)(kong)工(gong)藝的優點(dian)是(shi)獲得的空(kong)心(xin)坯的幾何尺寸準確(que)，由于擴孔(kong)(kong)工(gong)藝使用的坯料長度(du)比較(jiao)(jiao)長，穿(chuan)孔(kong)(kong)機的生產(chan)率比較(jiao)(jiao)高；缺點(dian)是(shi)坯料金屬(shu)的消(xiao)耗較(jiao)(jiao)大，成材(cai)率比較(jiao)(jiao)低，并(bing)且增加了(le)加工(gong)預鉆孔(kong)(kong)的設備與(yu)人力，提(ti)高了(le)不銹鋼管(guan)的生產(chan)成本。

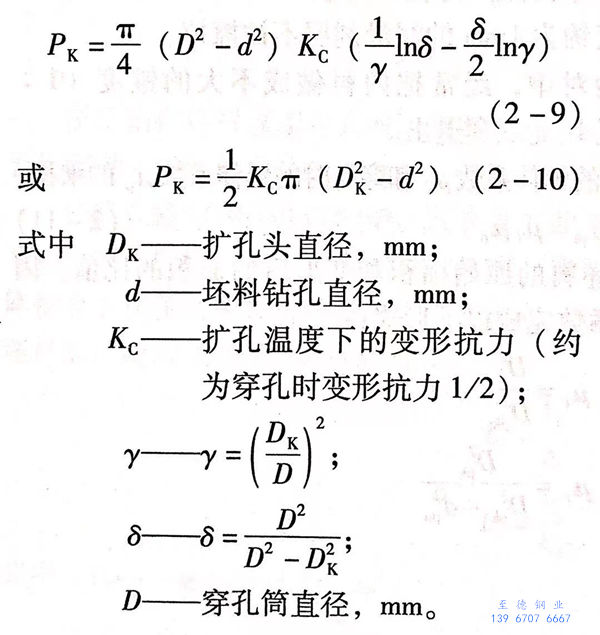

 在預鉆孔(kong)坯(pi)料擴(kuo)孔(kong)時，擴(kuo)孔(kong)力可以(yi)按照實(shi)心坯(pi)料穿孔(kong)時，穿孔(kong)力計(ji)算結果的25~30% 來取(qu)。也可以(yi)按式（2-9）或式（2-19）計(ji)算：
