由擠壓時不銹鋼管穿孔芯棒的工作條件可以看出，芯棒在開始時承受壓縮和縱向彎曲力作用，而在擠壓時承受拉伸力。穿孔芯棒的拉伸狀態，與穿孔速度和擠壓速度的大小有關，如不銹鋼管穿孔速度大于擠壓速度，則拉伸就可能轉為壓縮狀態。

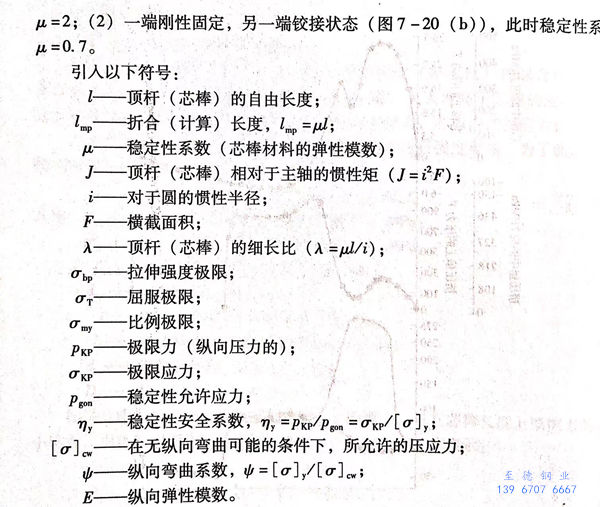

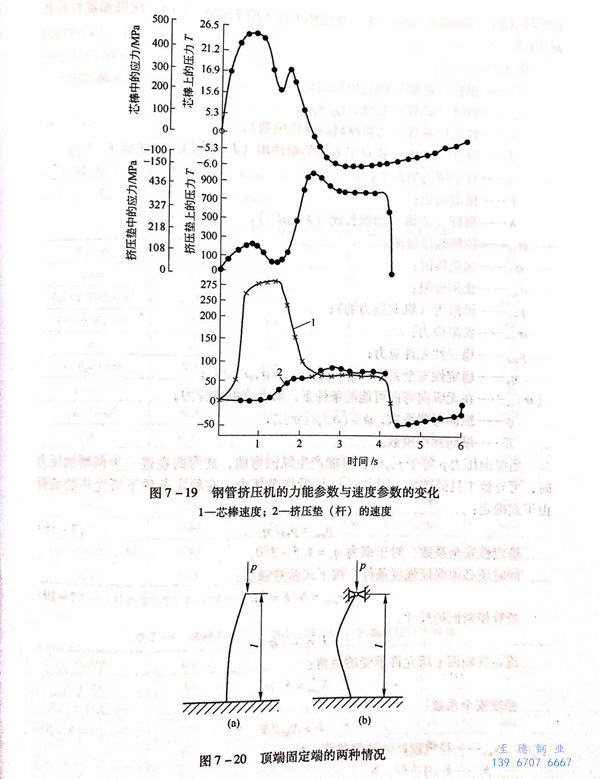

  在分析芯棒(bang)的穩(wen)定(ding)性時必須采(cai)用固定(ding)一(yi)端的條件和施加負荷的方法。對于現代擠壓機的不(bu)銹鋼管穿孔(kong)芯棒(bang)，為了確定(ding)穩(wen)定(ding)性系數，可以采(cai)取以下兩種情況（圖7-20):(1)一(yi)端剛性固定(ding)，另一(yi)端自(zi)由狀態(tai)（圖7-20(a)),此(ci)時穩(wen)定(ding)性系數

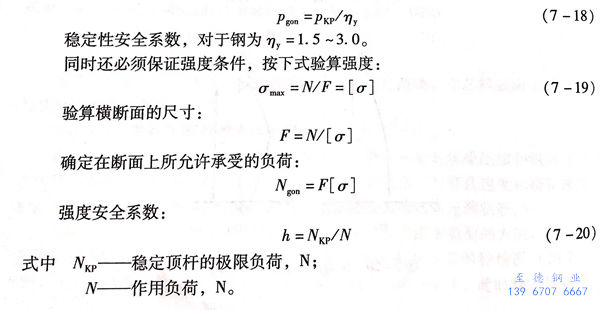

  當縱向壓力p等于P_kp時，可能產生縱向彎曲，此彎曲在進一步稍增加壓力時，可導致工具的破壞。因此，Pkp可看作破壞力。在穩定條件下所允許的負荷由下式確定：

  計算時，應考慮(lv)所采用(yong)芯棒的材(cai)料（5CrNiW、4Cr8W2、4CrW2Si、3Cr2W8V),在(zai)不超過600~800MPa的單位壓力下，有滿意的使(shi)(shi)用(yong)壽命(ming)。當單位壓力大于(yu)1000MPa時，使(shi)(shi)用(yong)壽命(ming)顯著下降。

  在芯棒端(duan)部固定、頂桿為不變(bian)的圓截(jie)面時，按尤拉公(gong)式確定臨(lin)界力，即(ji)

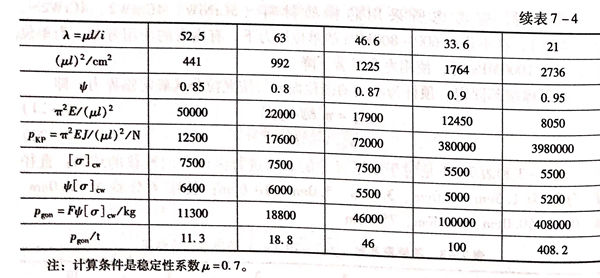

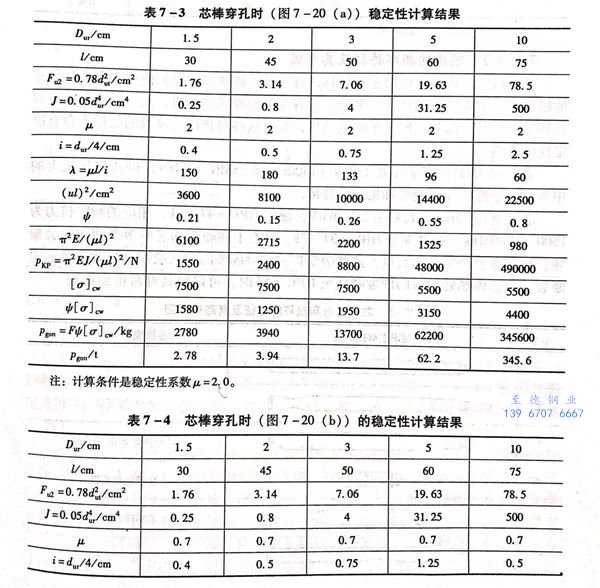

 表 7-3 和表 7-4  是對以下尺寸的不銹鋼管穿孔芯棒進行縱向彎曲校核的結果：直徑D_ur 分別為 1.5cm、2.0cm、3.0cm、5.0cm、10.0cm，長度 l 分別為 30.0cm、45.0cm、50.0cm、60.0cm、75.0cm。
