久久99國產精品久久99果凍傳媒:埋弧焊由于電(dian)流密度(du)大(da)、熱量集(ji)中(zhong)，因(yin)此(ci)形成(cheng)的弧坑也(ye)大(da)，并(bing)且熔池厚度(du)也(ye)增大(da)，在(zai)局部間隙較大(da)處很容易(yi)燒(shao)穿，因(yin)此(ci)在(zai)施焊(han)過程中(zhong)需要在(zai)焊(han)件背面采取(qu)一定的工藝措施，以防燒(shao)漏。
1. 反面焊(han)條電弧焊(han)封(feng)底的操作(zuo)

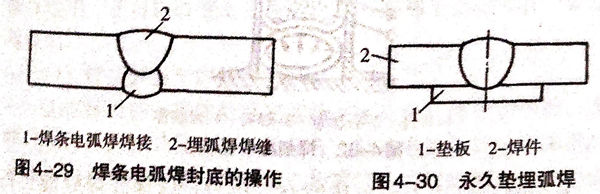

這(zhe)是一種(zhong)比較簡單易(yi)行(xing)的方法，并且焊(han)(han)件也不需要精(jing)確裝配，缺(que)點(dian)是生產效率較低。操作(zuo)時先用(yong)焊(han)(han)條(tiao)電(dian)弧(hu)焊(han)(han)在(zai)焊(han)(han)件背面焊(han)(han)一道封底(di)焊(han)(han)縫，其焊(han)(han)縫厚度應保證正面埋弧(hu)焊(han)(han)時不燒穿，如圖4-29所示。先用(yong)焊(han)(han)條(tiao)電(dian)弧(hu)焊(han)(han)封底(di)后(hou)，認真(zhen)清理焊(han)(han)縫，除去各種(zhong)焊(han)(han)接(jie)缺(que)陷后(hou)，在(zai)正面進行(xing)埋弧(hu)焊(han)(han)。
2. 永久墊埋弧焊的操作
焊(han)(han)前在(zai)焊(han)(han)件背(bei)面(mian)(mian)裝焊(han)(han)一塊墊(dian)板(ban)(ban)(ban)，墊(dian)板(ban)(ban)(ban)應與焊(han)(han)件緊密貼牢并(bing)用定位焊(han)(han)縫固定，其間隙(xi)(xi)不得超過0.5~1.0mm,否則液態金(jin)屬(shu)會從間隙(xi)(xi)處流(liu)出，在(zai)背(bei)面(mian)(mian)形成缺陷。焊(han)(han)接(jie)過程中，有部分墊(dian)板(ban)(ban)(ban)熔入焊(han)(han)縫，與焊(han)(han)件牢牢焊(han)(han)在(zai)一起，留在(zai)焊(han)(han)件上，墊(dian)板(ban)(ban)(ban)材料(liao)應與焊(han)(han)件材料(liao)相同(tong)。永久墊(dian)焊(han)(han)接(jie)時焊(han)(han)件的(de)裝配如圖(tu)4-30所示。
永久墊埋弧焊用于(yu)小直徑容器環縫(feng)和無人孔裝(zhuang)置的(de)筒體環縫(feng)的(de)焊接。
3. 純(chun)銅墊埋(mai)弧焊的操作(zuo)

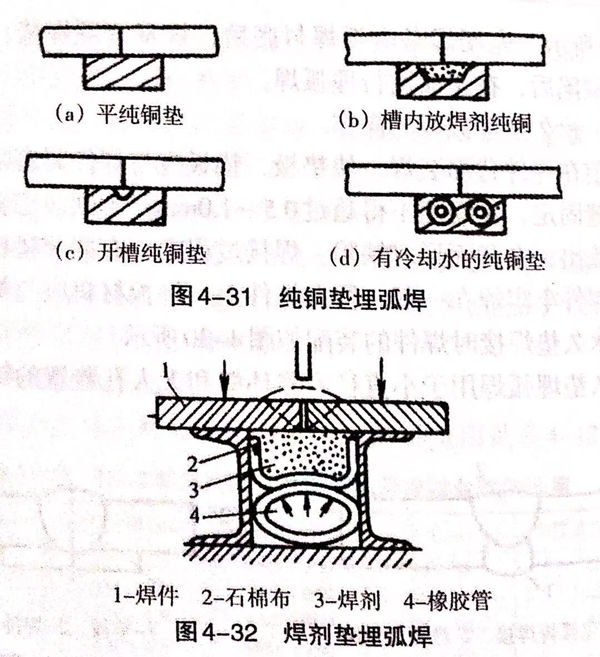

純(chun)銅墊(dian)靠焊接夾(jia)具緊貼在接頭背面(mian)，與(yu)焊件(jian)之間(jian)間(jian)隙不得(de)大(da)于0.5mm.為(wei)了保證(zheng)焊縫能達到單面(mian)焊雙面(mian)成形(xing)的(de)目的(de)，純(chun)銅墊(dian)接觸焊件(jian)的(de)一(yi)側可開(kai)槽(cao)(cao)，槽(cao)(cao)的(de)寬度為(wei)10~20mm,深為(wei)1.5~2.5mm,根(gen)部加(jia)工(gong)成圓(yuan)弧形(xing)，槽(cao)(cao)的(de)中心(xin)要與(yu)焊件(jian)的(de)間(jian)隙對準。如(ru)果槽(cao)(cao)內(nei)要放焊劑，則槽(cao)(cao)的(de)寬度和深度都要相應地加(jia)大(da)。各種形(xing)式的(de)純(chun)銅墊(dian)如(ru)圖4-31所(suo)示。
4. 焊劑墊埋弧(hu)焊的操作
根據焊(han)件(jian)厚(hou)度(du)，在焊(han)件(jian)背(bei)面(mian)墊上一層厚(hou)度(du)為30~100mm的焊(han)劑(ji)，焊(han)劑(ji)的下面(mian)是一層絕緣(yuan)的石棉板，石棉板下面(mian)是封閉的橡膠管，有一端可(ke)通人壓(ya)縮空氣(qi)時，焊(han)劑(ji)就均勻地(di)向上頂緊接頭(tou)下表面(mian)。焊(han)接時，電弧將(jiang)熔透(tou)焊(han)件(jian)并熔化部(bu)分下面(mian)的焊(han)劑(ji)，形(xing)成單面(mian)焊(han)雙面(mian)成形(xing)的焊(han)縫（圖4-32).

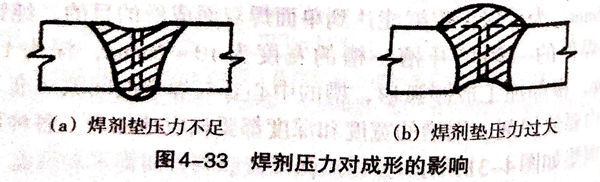

操作時，要適當調節壓縮(suo)空氣壓力(li)，以保(bao)證焊縫能良好成形。焊劑壓力(li)過大(da)或過小，會(hui)在(zai)焊縫背面(mian)形成凹槽或凸起（圖4-33).
5. 雙面(mian)對接埋弧焊的操作
當焊(han)件背面(mian)加(jia)墊有(you)困難時，可(ke)采用無(wu)墊的雙面(mian)焊(han)。無(wu)墊焊(han)接(jie)時，對(dui)焊(han)件邊(bian)緣(yuan)的準備和裝配質量要求較(jiao)高，焊(han)件間(jian)隙為0，局部不超過(guo)1mm,否則第一面(mian)焊(han)接(jie)時液態金屬容易(yi)從間(jian)隙中流出，燒穿焊(han)縫。為了有(you)一定的焊(han)縫厚度(du)，同時又不致燒穿，在第一面(mian)焊(han)接(jie)，要求焊(han)縫厚度(du)為鋼板厚度(du)的60%~70%.
