1. 奧氏體(ti)低溫無磁不銹鋼的(de)焊接

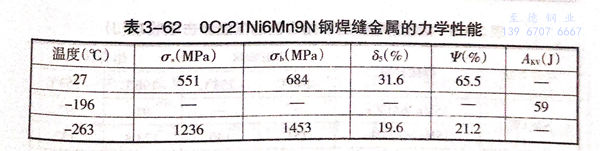

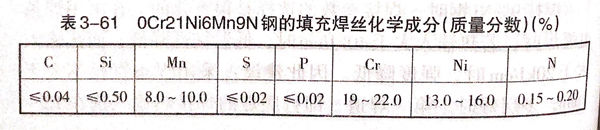

 目前，0Cr21Ni6Mn9N鋼的焊接還僅限于TIG焊及真空電子束焊接。焊接參數可參照不銹(xiu)鋼。填充焊絲的化學成分見表3-61.焊縫金屬的力學性能見表3-62。

2. 錳(meng)-鋁系(xi)高(gao)錳(meng)奧(ao)氏體低(di)溫無(wu)磁鋼的焊接

 15Mn26Al14鋼可用氣體火焰及等(deng)離子切割，切口無(wu)硬化。

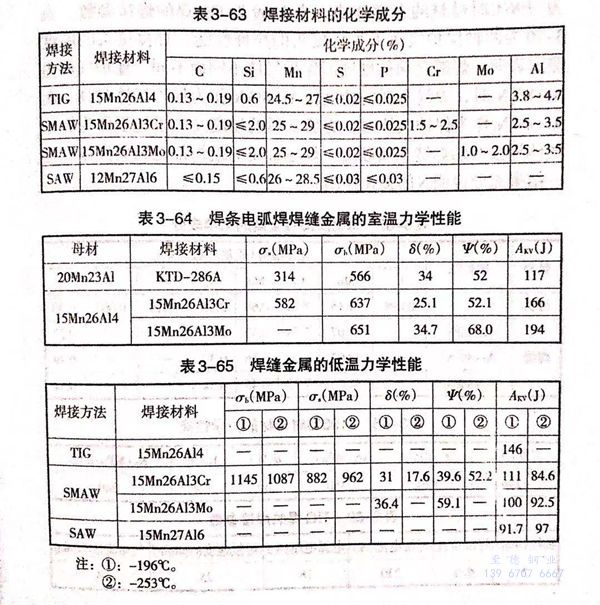

 15Mn26Al14鋼可用SWAM、SAW及(ji)TIG方法焊(han)接，其所用焊(han)接材料(liao)及(ji)力學性能在表3-63~表3-66中給出。

3. 高錳奧氏(shi)體超(chao)低溫無磁鋼的焊接

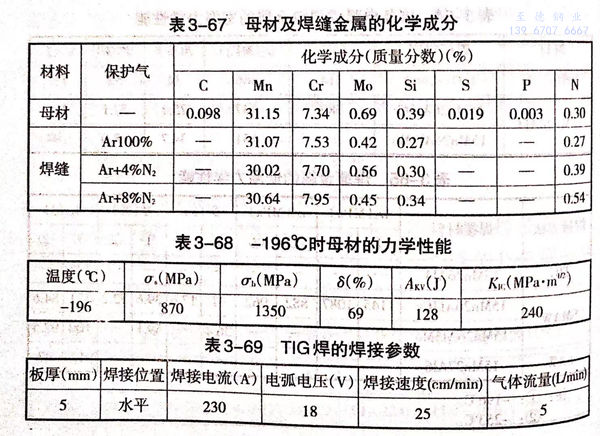

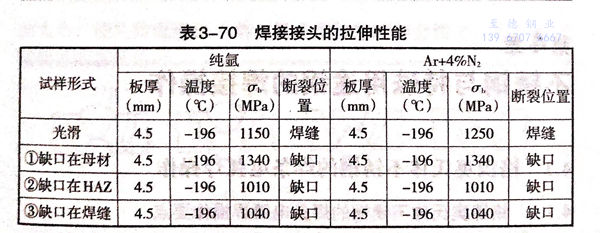

  采用TIG焊(han)(han)(han)法，保(bao)護(hu)(hu)(hu)(hu)氣(qi)(qi)體(ti)用純氬氣(qi)(qi)或氬氣(qi)(qi)＋氮氣(qi)(qi)，填(tian)充(chong)焊(han)(han)(han)絲直(zhi)徑4mm.母材(cai)及焊(han)(han)(han)縫(feng)(feng)(feng)金(jin)(jin)屬(shu)的(de)化(hua)學(xue)成(cheng)分在(zai)表3-67中給(gei)出。表3-68為(wei)-196℃時(shi)(shi)母材(cai)的(de)力學(xue)性能(neng)。表3-69為(wei)TIG焊(han)(han)(han)的(de)焊(han)(han)(han)接參數。表3-70為(wei)兩種(zhong)保(bao)護(hu)(hu)(hu)(hu)氣(qi)(qi)體(ti)下焊(han)(han)(han)接接頭的(de)拉伸性能(neng)。焊(han)(han)(han)接接頭的(de)硬度(du)測定表明，焊(han)(han)(han)縫(feng)(feng)(feng)金(jin)(jin)屬(shu)的(de)硬度(du)因(yin)保(bao)護(hu)(hu)(hu)(hu)氣(qi)(qi)體(ti)不(bu)同(tong)而不(bu)同(tong)。保(bao)護(hu)(hu)(hu)(hu)氣(qi)(qi)體(ti)為(wei)Ar+8%N2時(shi)(shi)，焊(han)(han)(han)縫(feng)(feng)(feng)金(jin)(jin)屬(shu)的(de)硬度(du)比Ar+4%N2作為(wei)保(bao)護(hu)(hu)(hu)(hu)氣(qi)(qi)體(ti)時(shi)(shi)高；而Ar+4%N2作為(wei)保(bao)護(hu)(hu)(hu)(hu)氣(qi)(qi)體(ti)時(shi)(shi)，焊(han)(han)(han)縫(feng)(feng)(feng)金(jin)(jin)屬(shu)的(de)硬度(du)又(you)高于純氬作為(wei)保(bao)護(hu)(hu)(hu)(hu)氣(qi)(qi)體(ti)焊(han)(han)(han)接時(shi)(shi)的(de)焊(han)(han)(han)縫(feng)(feng)(feng)金(jin)(jin)屬(shu)硬度(du)。焊(han)(han)(han)縫(feng)(feng)(feng)金(jin)(jin)屬(shu)的(de)組織(zhi)都是(shi)純奧氏體(ti)，這(zhe)一結果(guo)充(chong)分說(shuo)明N的(de)強化(hua)作用。
