一、對焊法蘭型式與尺寸

1.  用PN標記的對焊鋼制管(guan)法蘭(lan)

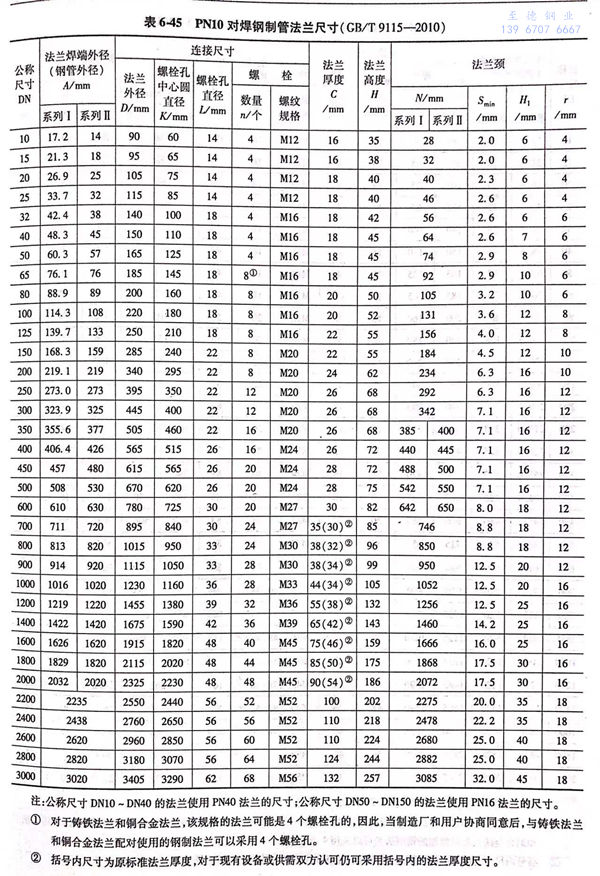

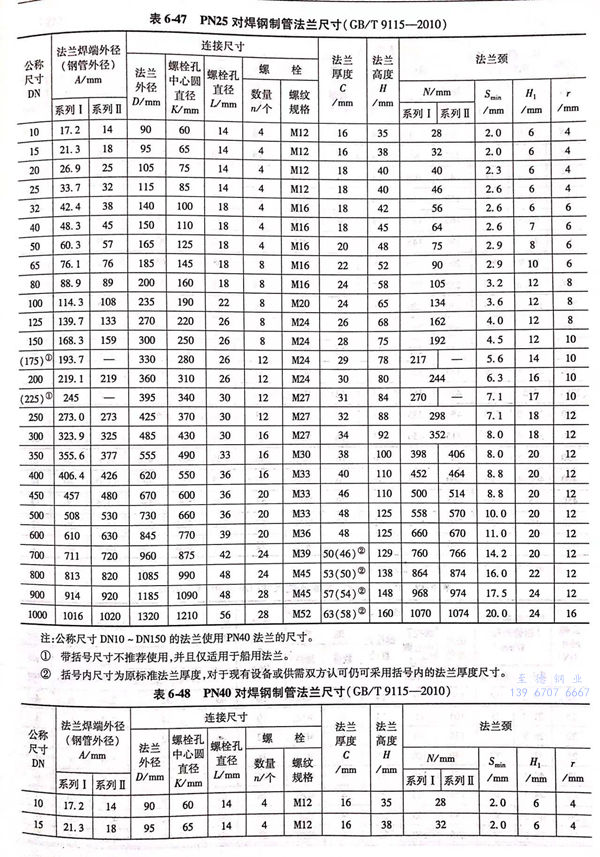

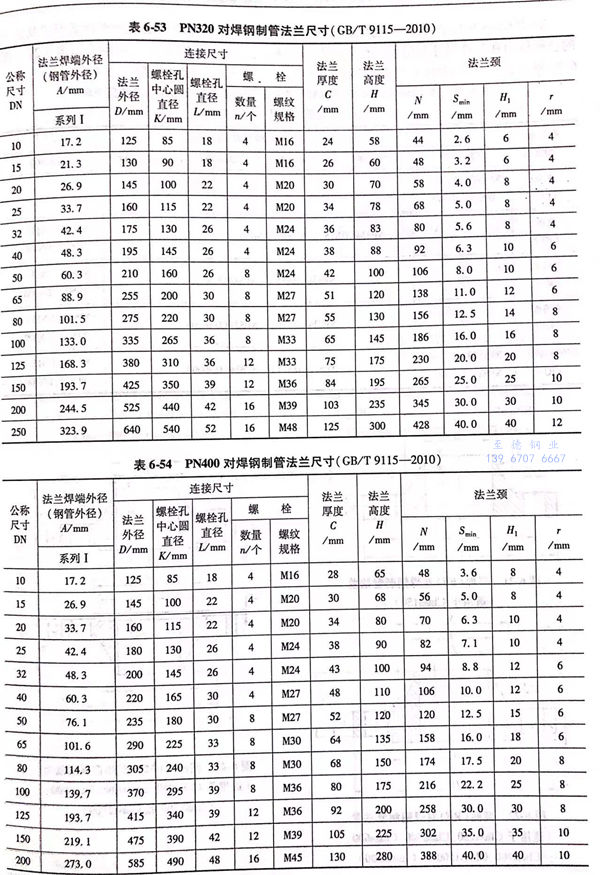

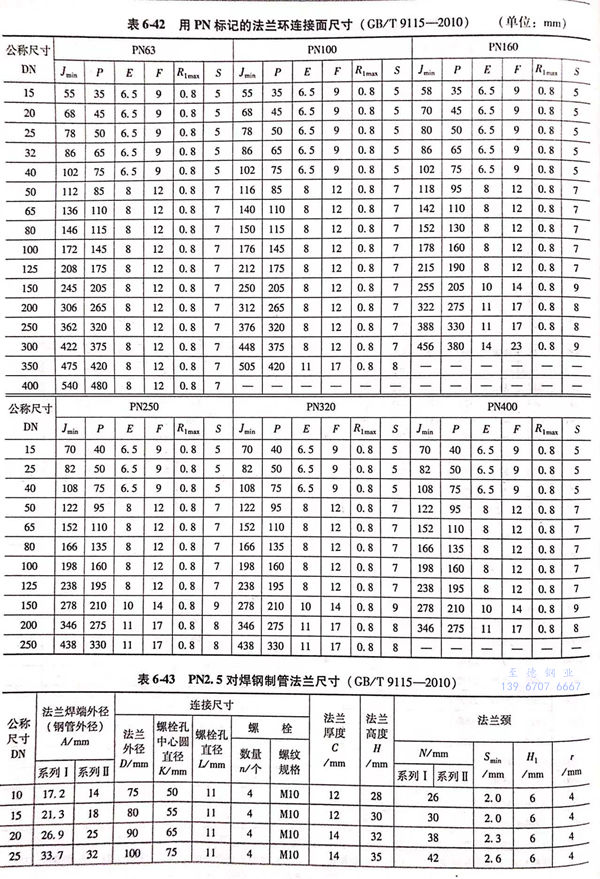

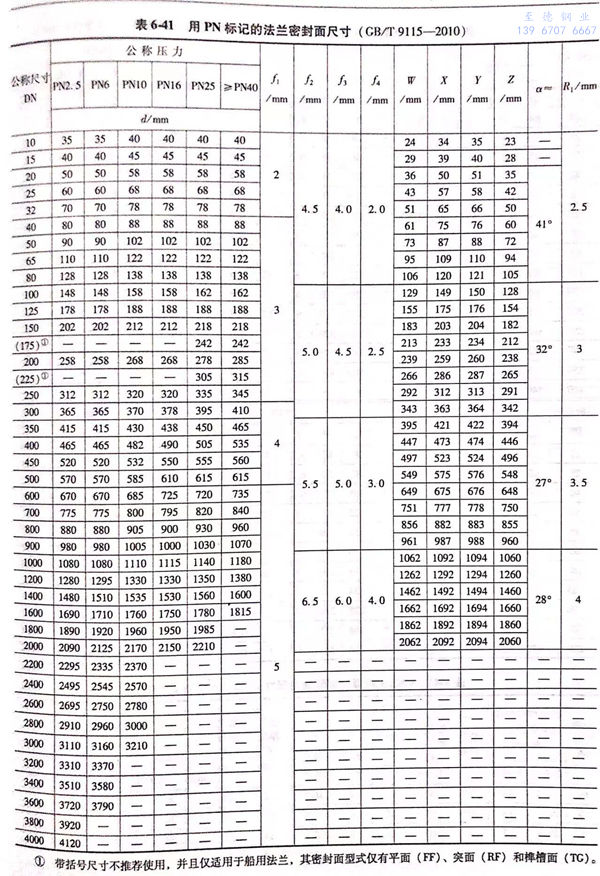

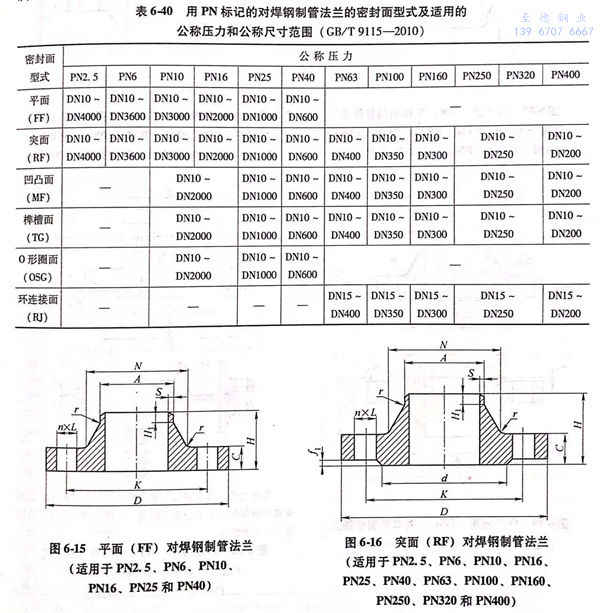

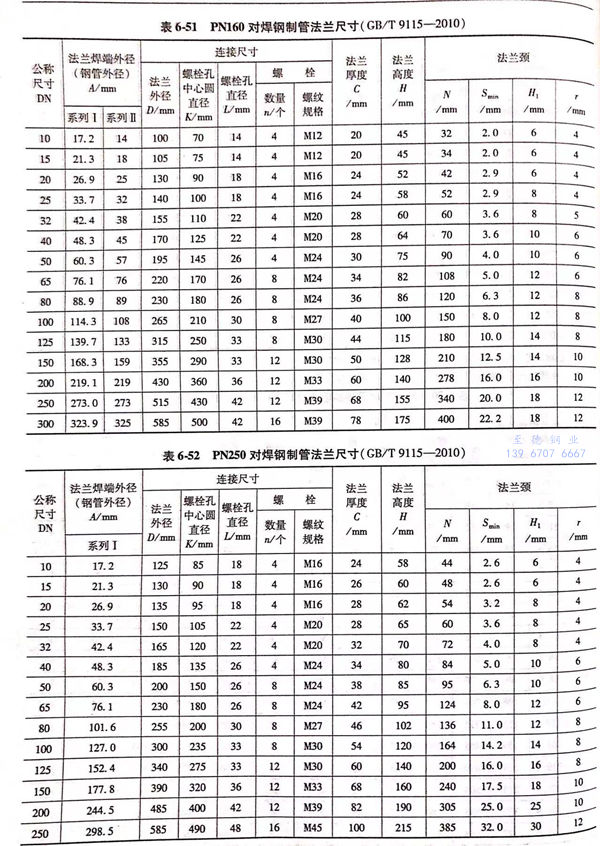

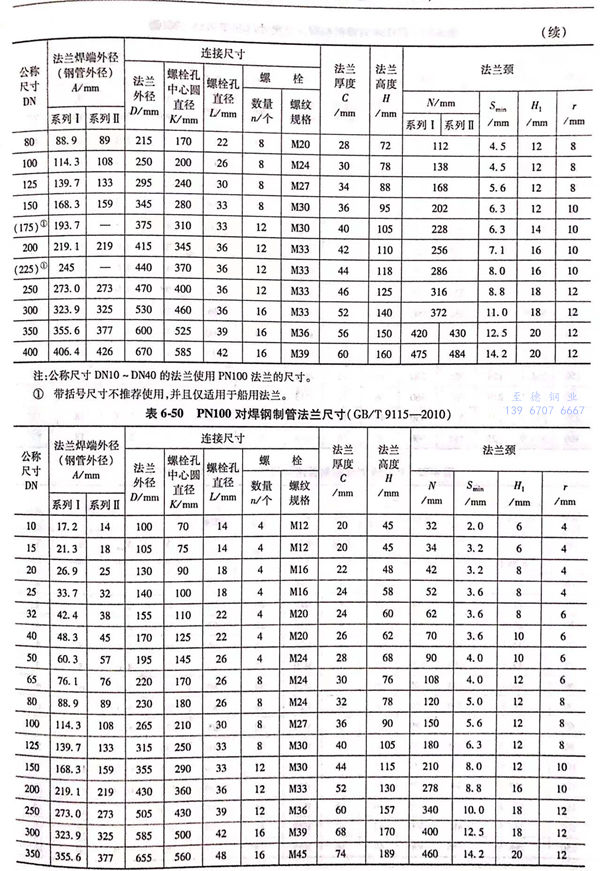

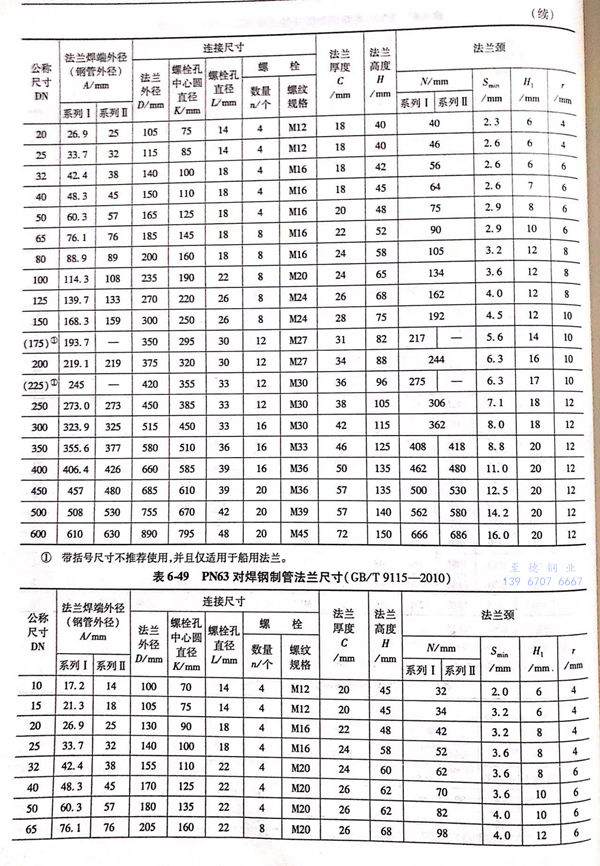

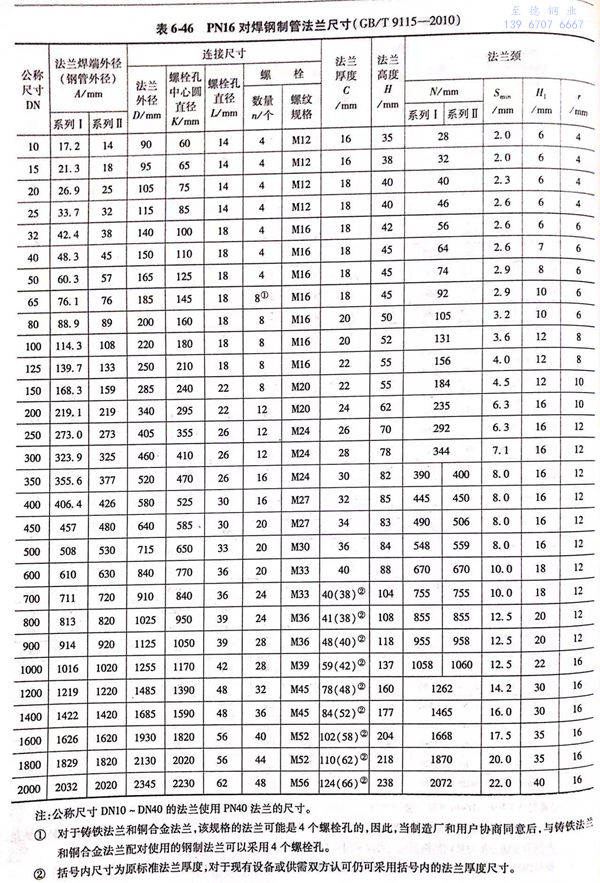

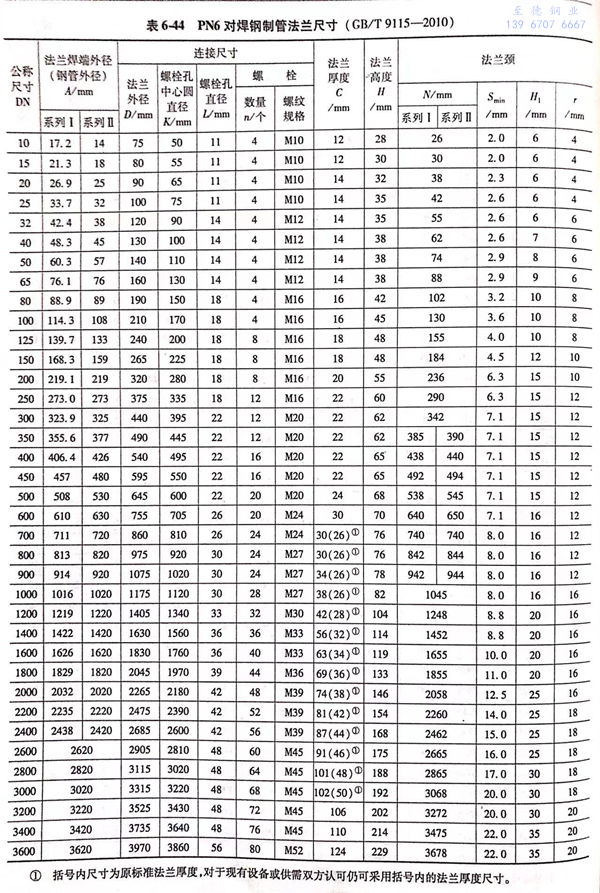

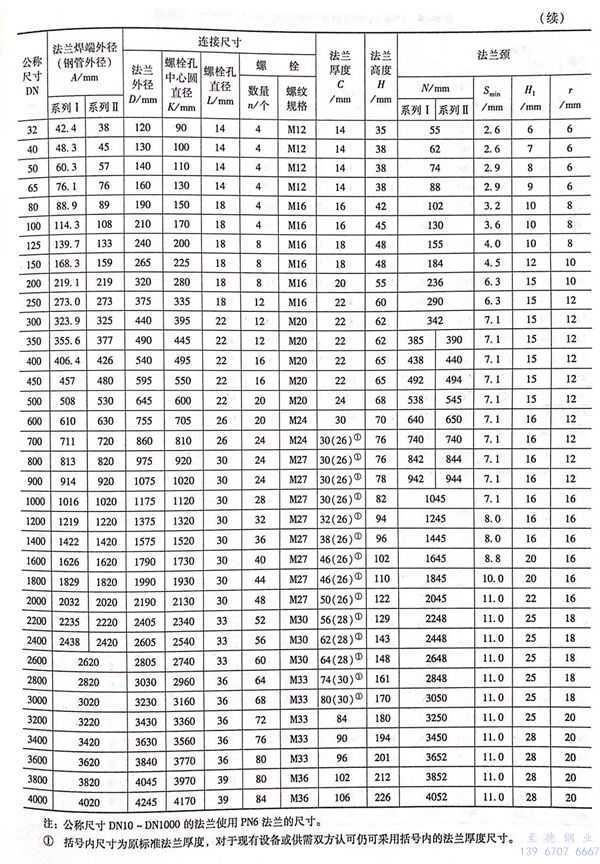

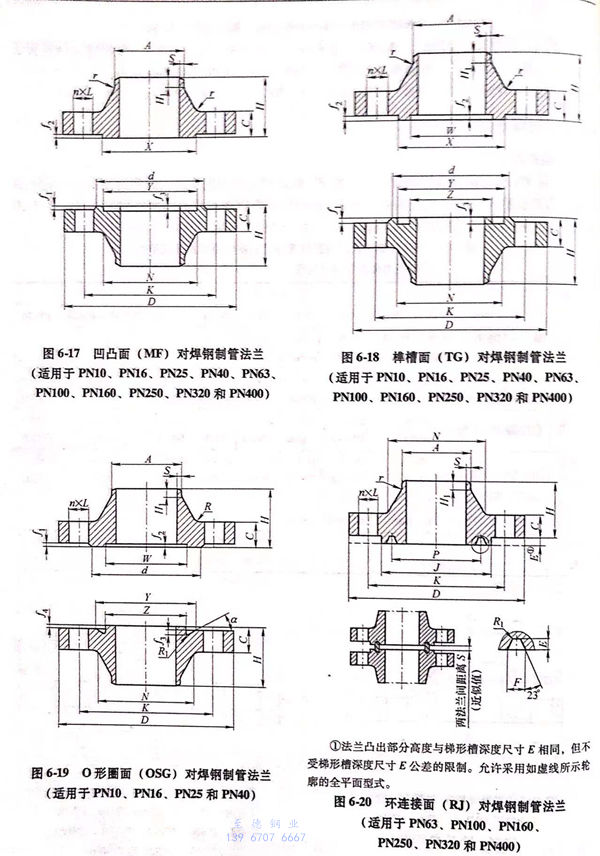

  用PN標記的對焊鋼制管(guan)法蘭(lan)的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-40;用PN標記的對焊鋼制管法蘭的型式如圖6-15~圖6-20所示，法蘭密(mi)封面尺寸見表6-41和表6-42，法蘭結構尺寸見表6-43~表6-54。

2. 用Class標(biao)記的對焊(han)鋼制(zhi)管法蘭

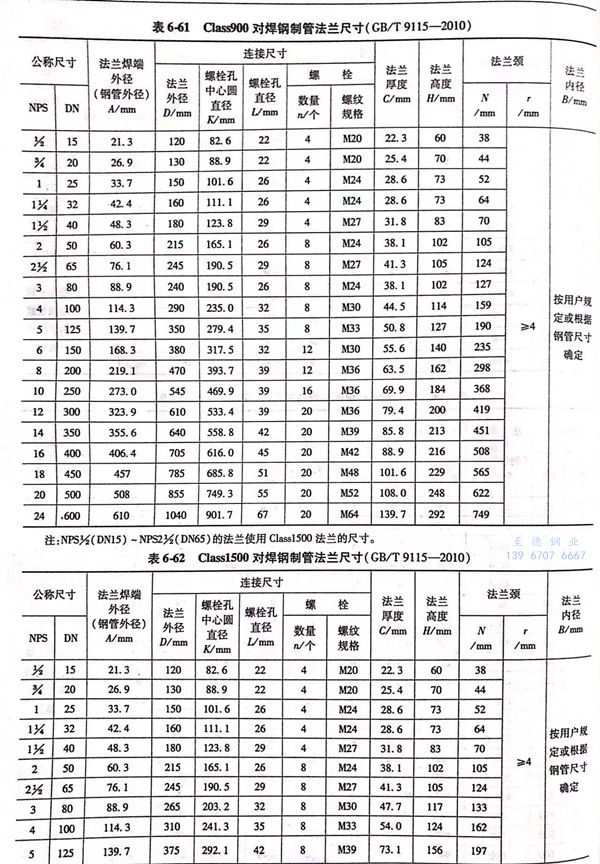

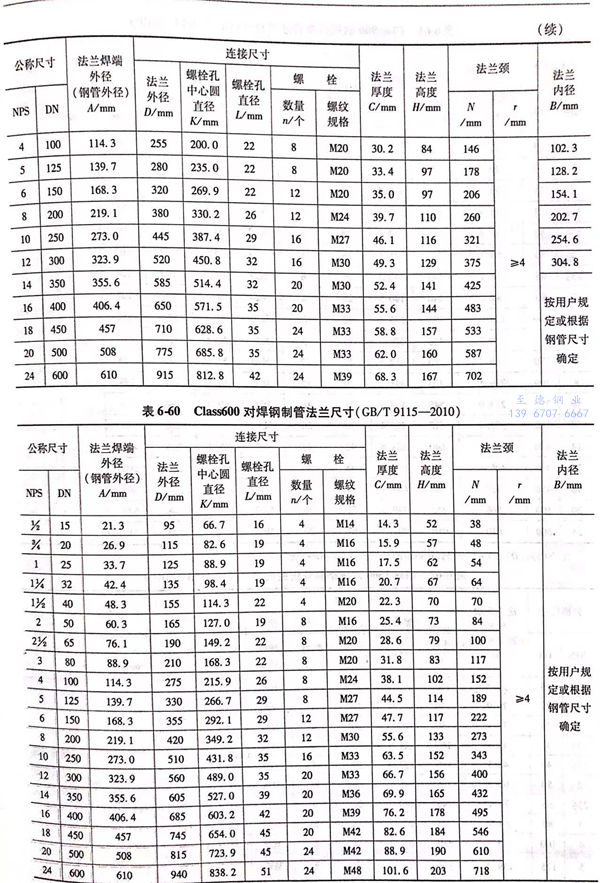

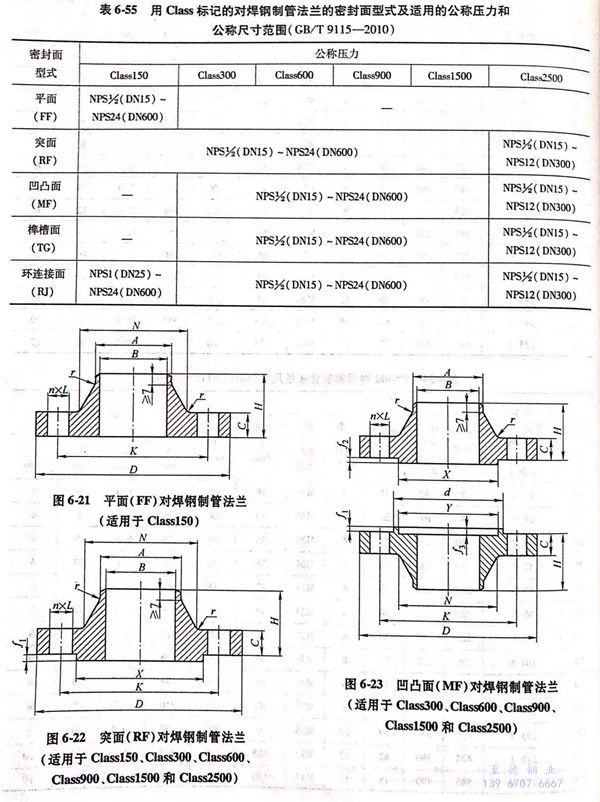

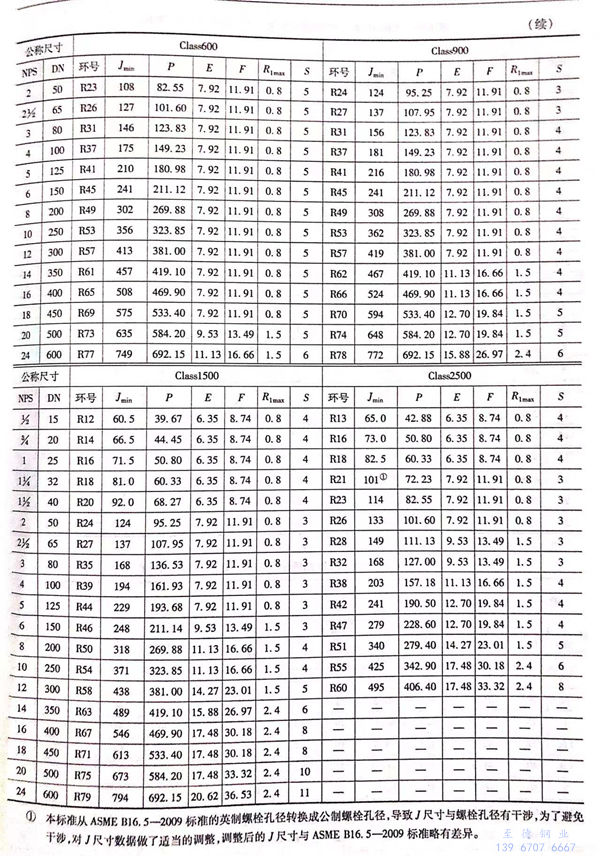

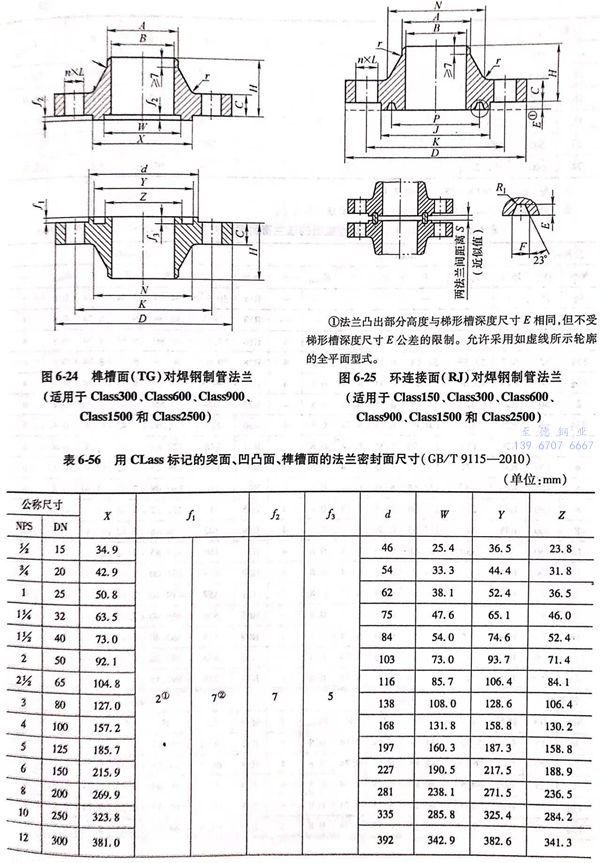

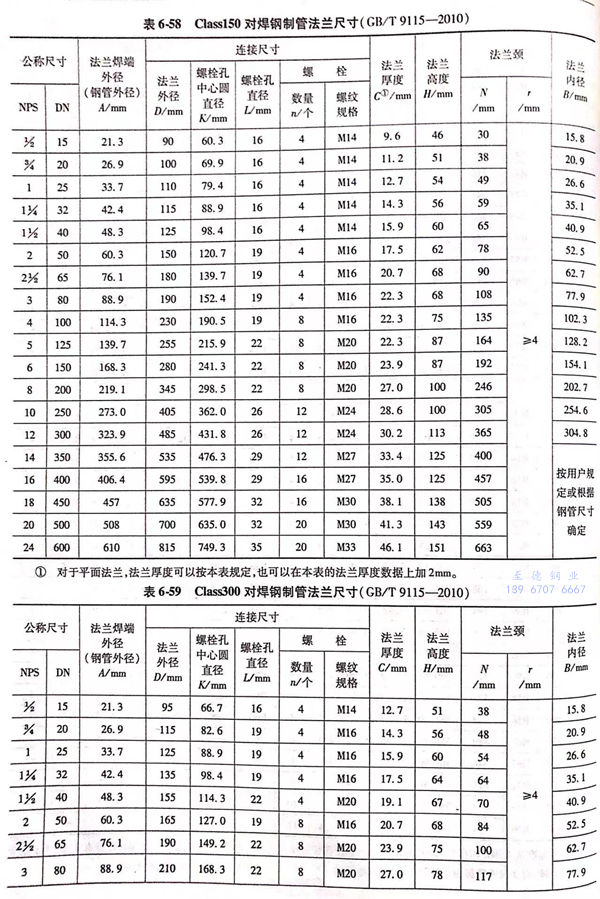

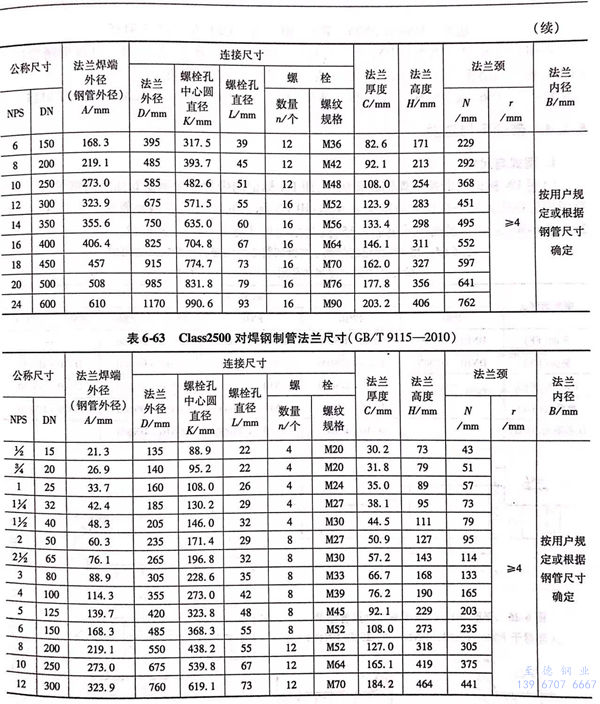

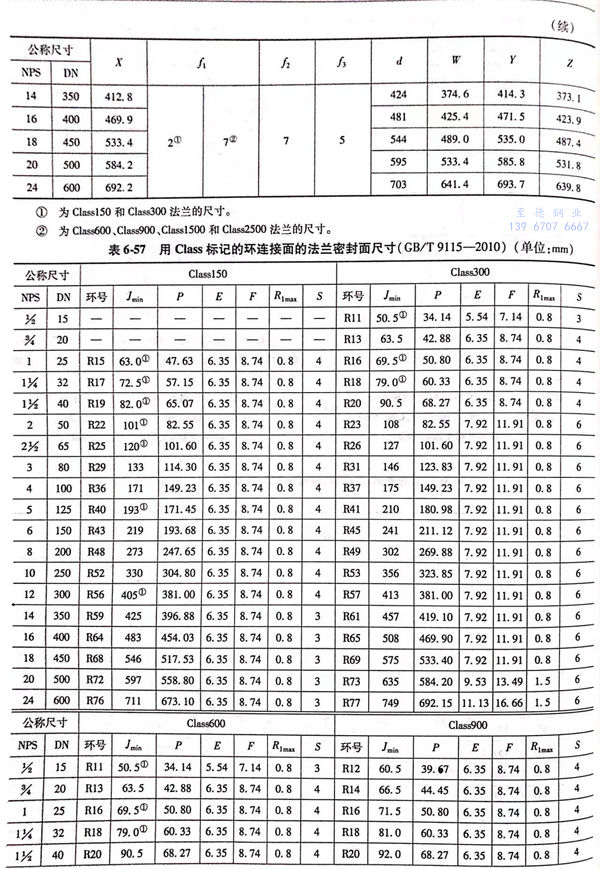

  用Class標記的(de)(de)對焊鋼制(zhi)管法(fa)蘭(lan)(lan)(lan)的(de)(de)密封(feng)面型式(shi)及適用的(de)(de)公稱(cheng)壓(ya)力和公稱(cheng)尺(chi)寸范圍見表6-55;用Class標記的(de)(de)對焊鋼制(zhi)管法(fa)蘭(lan)(lan)(lan)的(de)(de)型式(shi)如圖6-21~圖6-25所示，法(fa)蘭(lan)(lan)(lan)密封(feng)面尺(chi)寸見表6-56和表6-57,法(fa)蘭(lan)(lan)(lan)結(jie)構尺(chi)寸見表6-58~表6-63。

二(er)、對焊法蘭標記

1. 對焊鋼(gang)制(zhi)管法蘭應按(an)下列規定進行標記(ji)： 公(gong)稱尺寸 → 公(gong)稱壓(ya)力 → 法蘭型式代(dai)號(hao)（WN） → 密封(feng)面型式代(dai)號(hao) → 配管系列 → 管表號(hao)（可省略）→ 材料代(dai)號(hao) → 標準(zhun)編號(hao)

2. 標(biao)記(ji)示例

  示(shi)例 1 : 公(gong)稱(cheng)尺寸(cun)DN400、公(gong)稱(cheng)壓(ya)力PN25、突(tu)面（RF)對焊鋼制管法蘭（WN)、配(pei)用米制管（系列Ⅱ)、材料(liao)為(wei)Q235A,其(qi)標記為(wei)： 法蘭 DN400-PN25 WN RF Ⅱ Q235A GB/T 9115

  示(shi)例 2 : 公(gong)稱尺寸NPS6(DN150)、公(gong)稱壓力Class900、環連接面（RJ)對焊鋼制管(guan)法(fa)蘭（WN)、配用英制管(guan)、管(guan)表號Sch120、材料為06Cr17Ni12Mo2, 其標記為：法(fa)蘭 NPS6(或DN150)-Class900 WN RJ Sch120 06Cr17Ni12Mo2 GB/T 9115
