一、帶頸平(ping)焊法蘭型式與尺寸

1. 用PN標記的帶頸(jing)平焊(han)鋼(gang)制管法蘭(lan)

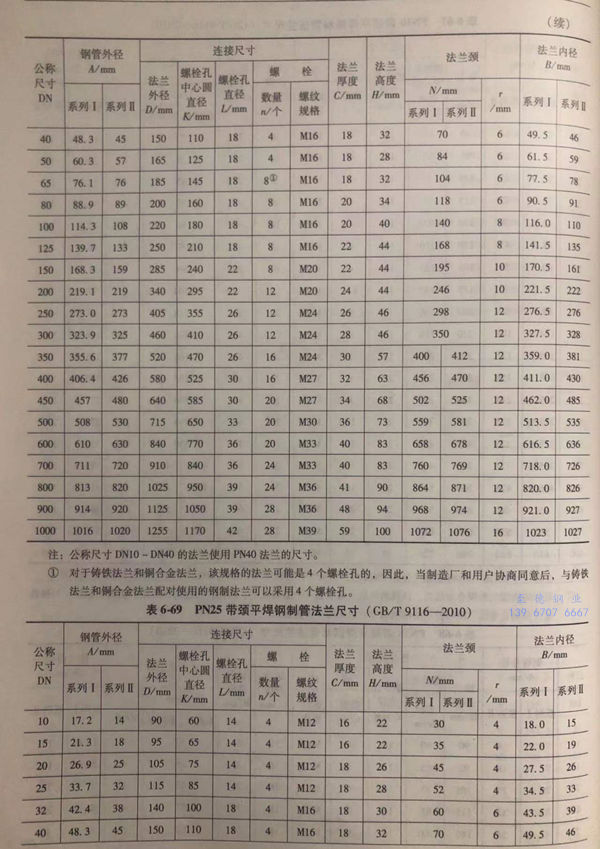

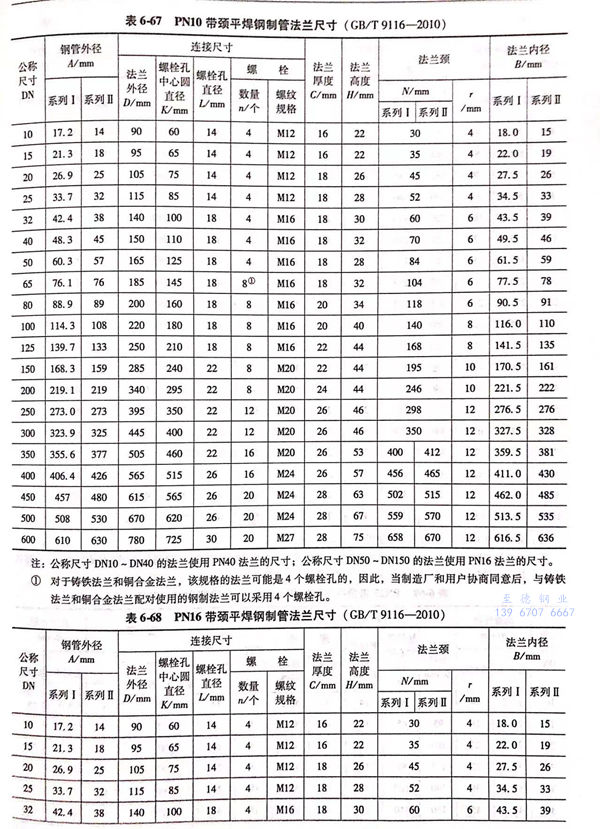

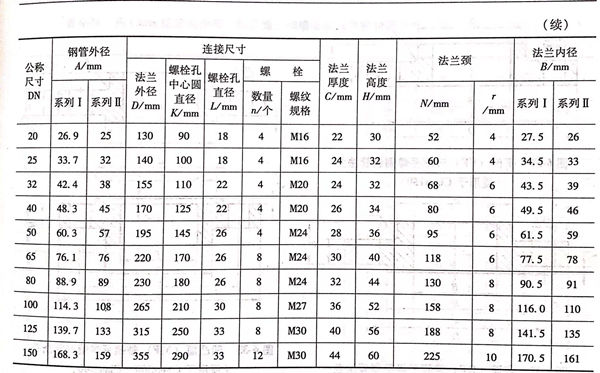

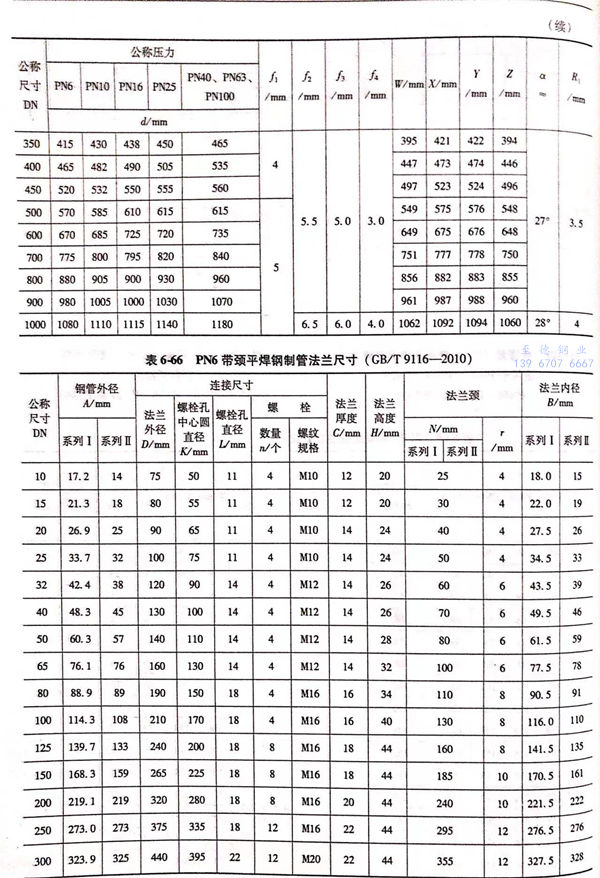

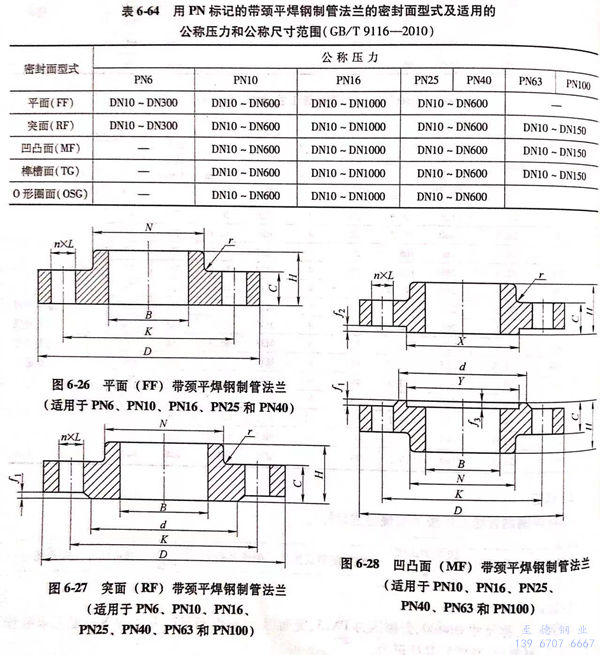

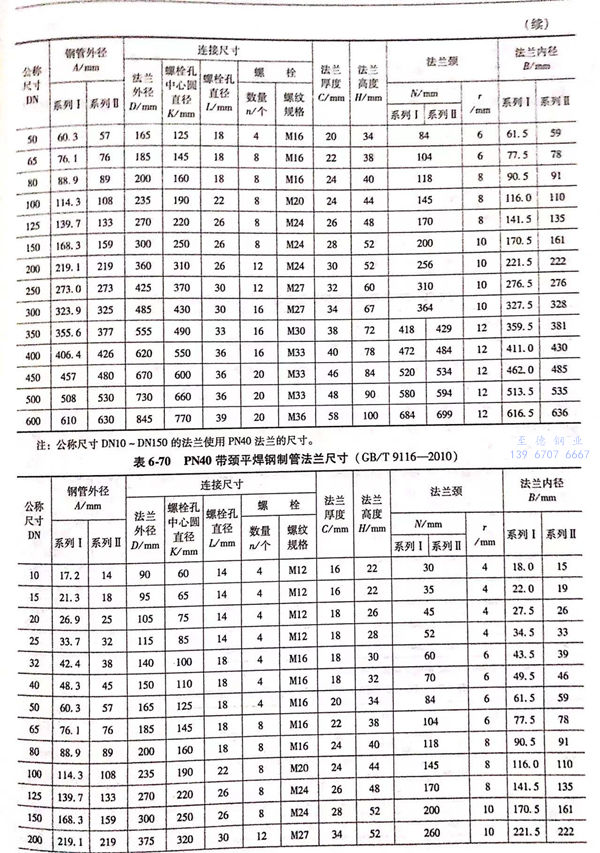

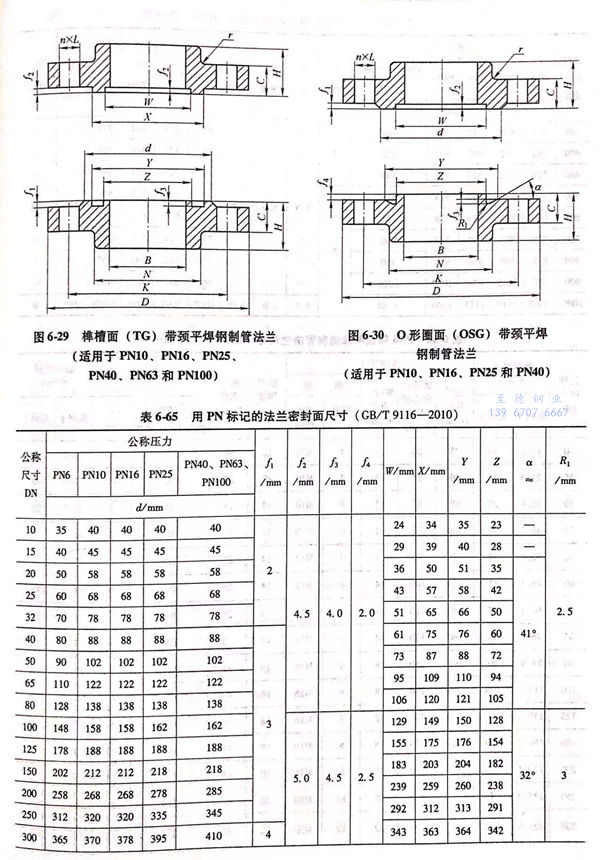

  用PN標記的帶頸平焊鋼(gang)(gang)制(zhi)管法蘭(lan)(lan)的密封面型式及適用的公稱壓力和(he)公稱尺(chi)寸(cun)范圍(wei)見(jian)(jian)表6-64;用PN標記的帶頸平焊鋼(gang)(gang)制(zhi)管法蘭(lan)(lan)的型式見(jian)(jian)圖6-26~圖6-30,法蘭(lan)(lan)密封面尺(chi)寸(cun)見(jian)(jian)表6-65,法蘭(lan)(lan)結構(gou)尺(chi)寸(cun)見(jian)(jian)表6-66~表6-72.

2. 用Class 標記(ji)的(de)帶(dai)頸平焊鋼(gang)制管法(fa)蘭

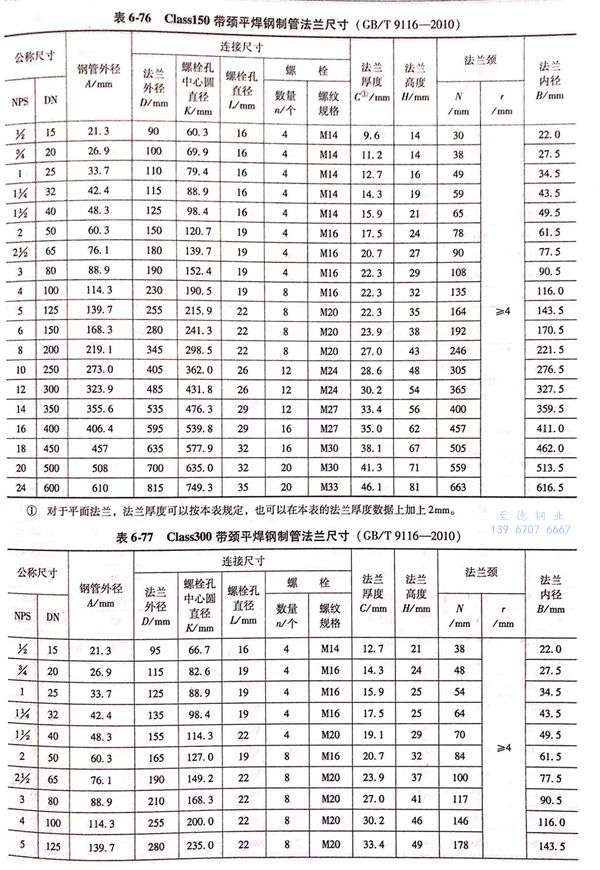

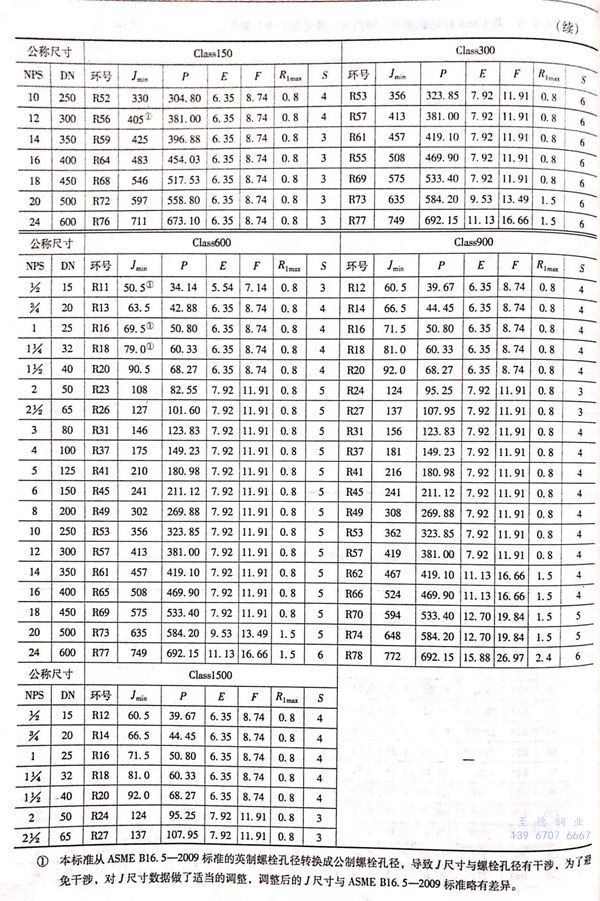

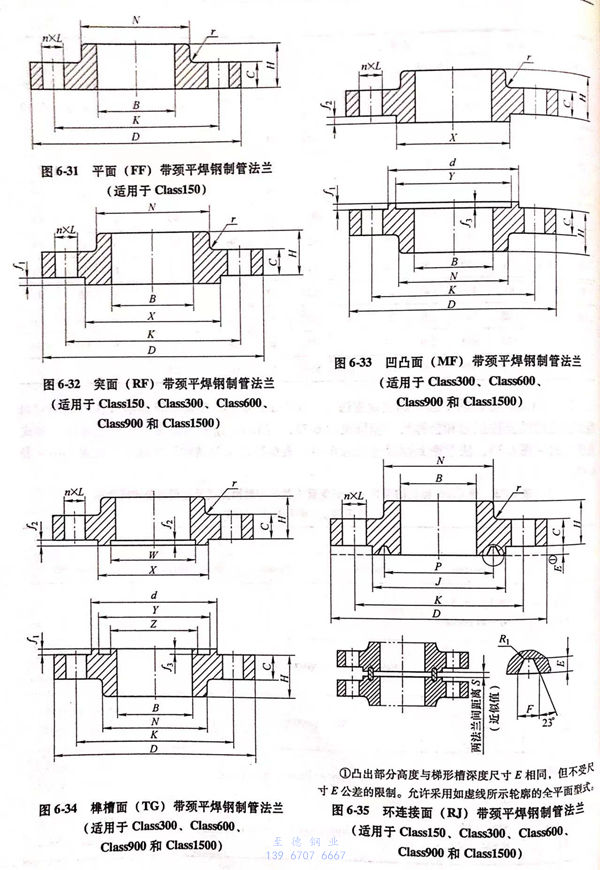

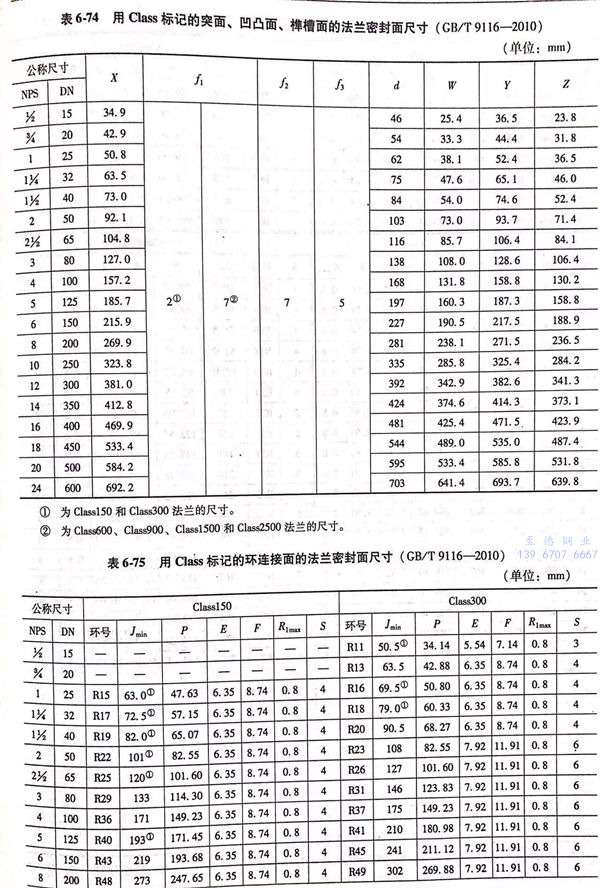

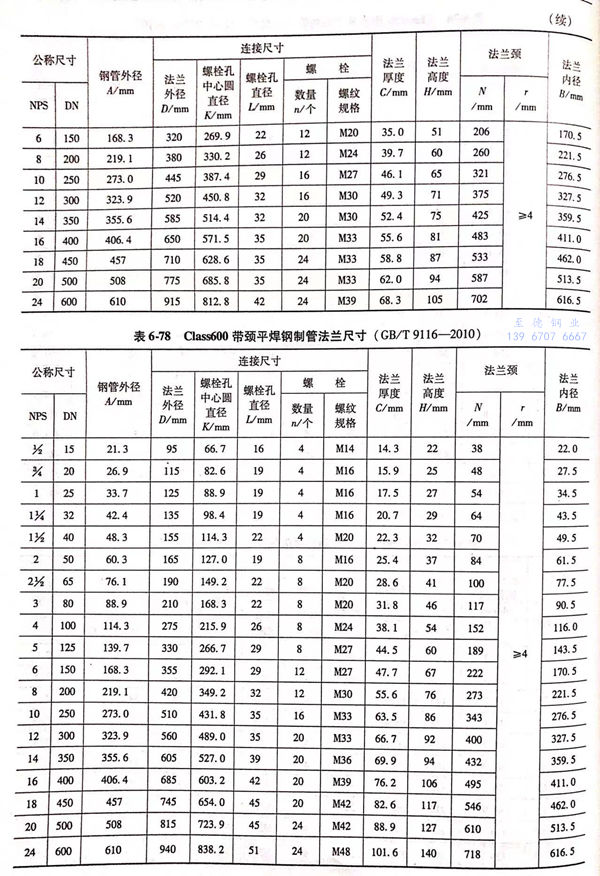

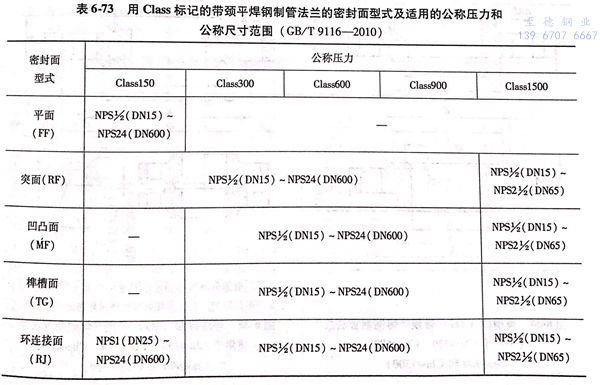

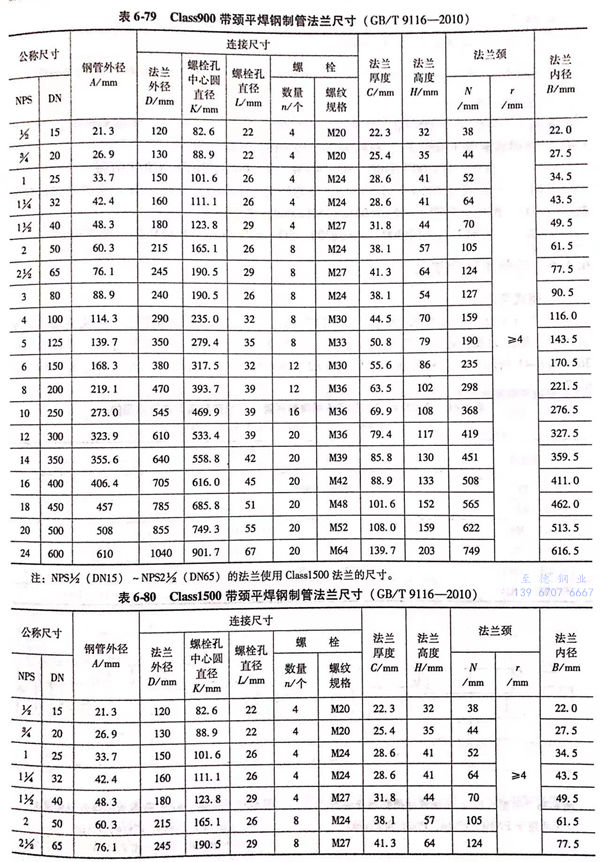

  用(yong)Class標記的(de)帶(dai)(dai)頸平焊鋼制管法蘭的(de)密封面型(xing)式(shi)及(ji)適用(yong)的(de)公稱(cheng)壓(ya)力和(he)公稱(cheng)尺(chi)(chi)寸范圍見(jian)(jian)表(biao)(biao)(biao)6-73;用(yong)Class標記的(de)帶(dai)(dai)頸平焊鋼制管法蘭型(xing)式(shi)見(jian)(jian)圖(tu)(tu)6-31~圖(tu)(tu)6-35,法蘭密封面尺(chi)(chi)寸見(jian)(jian)表(biao)(biao)(biao)6-74、表(biao)(biao)(biao)6-75,法蘭結構(gou)尺(chi)(chi)寸或尺(chi)(chi)寸見(jian)(jian)表(biao)(biao)(biao)6-76~表(biao)(biao)(biao)6-80。

二、帶頸平焊法蘭(lan)標(biao)記

1.  帶頸平焊(han)鋼制管(guan)法(fa)蘭應按下(xia)列規定進(jin)行(xing)標記(ji)：

  公(gong)稱尺寸 → 公(gong)稱壓(ya)力 → 法蘭型式(shi)代(dai)號（SO) → 密(mi)封面型式(shi)代(dai)號 → 配管系列 → 材(cai)料代(dai)號 → 標準編號

2. 標(biao)記示例(li)

  示例 1 : 公稱尺寸DN200、公稱壓力PN100、凹凸面（MFM)帶頸平焊鋼制管法蘭（SO)、配用米制管（系列Ⅱ)、材料為06Cr19Ni10,其標記為：法蘭 DN200-PN100 SO MFM Ⅱ 06Cr19Ni10   GB/T 9116

  示例 2 : 公稱尺寸NPS12(DN300)、公稱壓力Class300、突面（RF)帶頸平焊鋼制管法蘭（SO)、配用英制管、材料為 06Cr17Ni12Mo2,其標記為：法蘭 NPS12(或DN300)-Class300 SO RF 06Cr17Ni12Mo2  GB/T 9116
