一、對(dui)焊(han)環帶頸(jing)松(song)套法蘭型式與尺寸(cun)

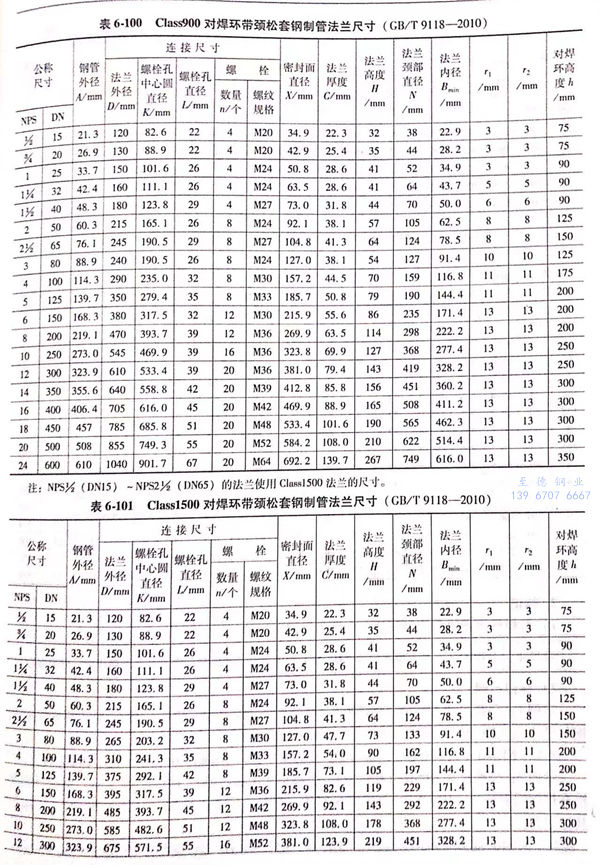

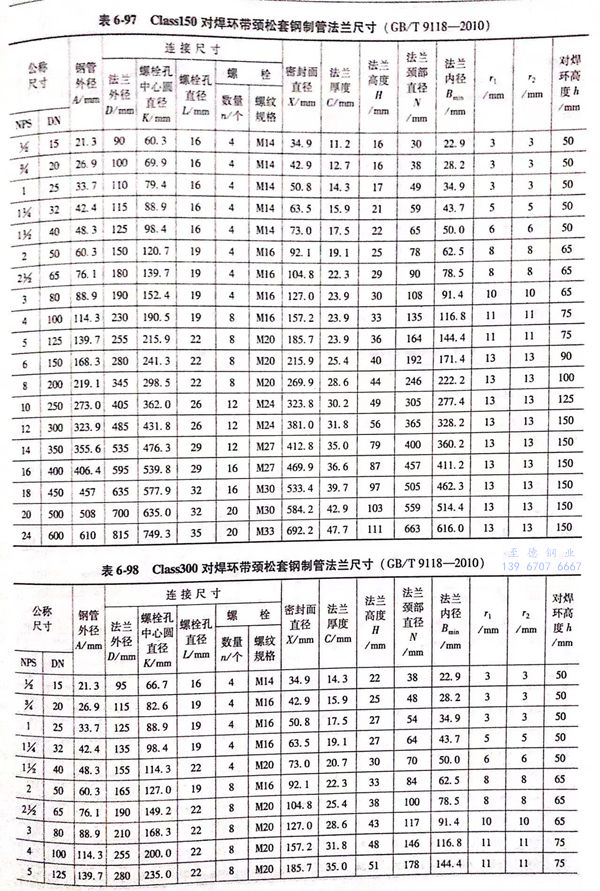

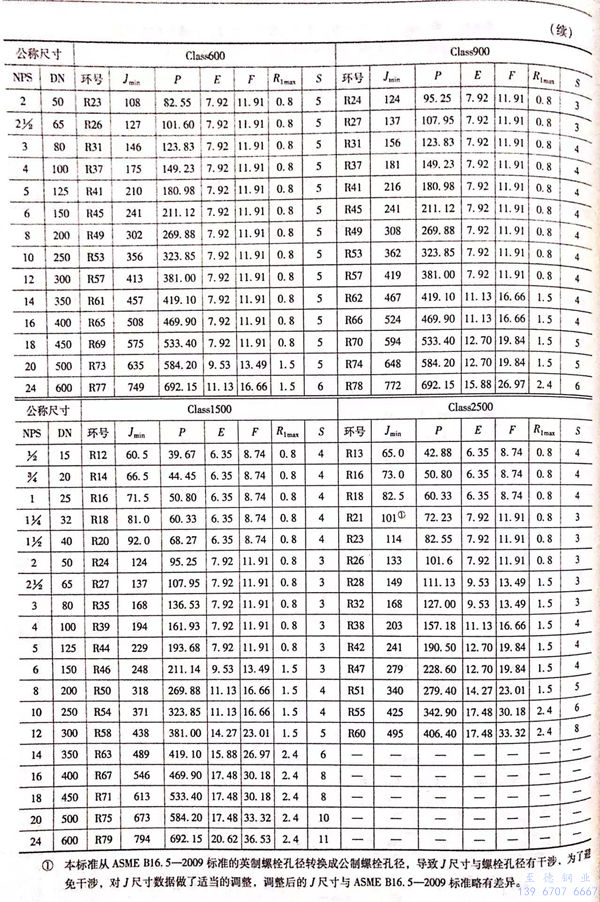

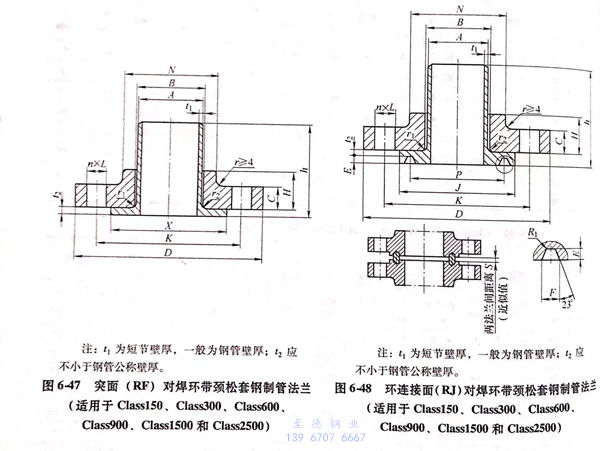

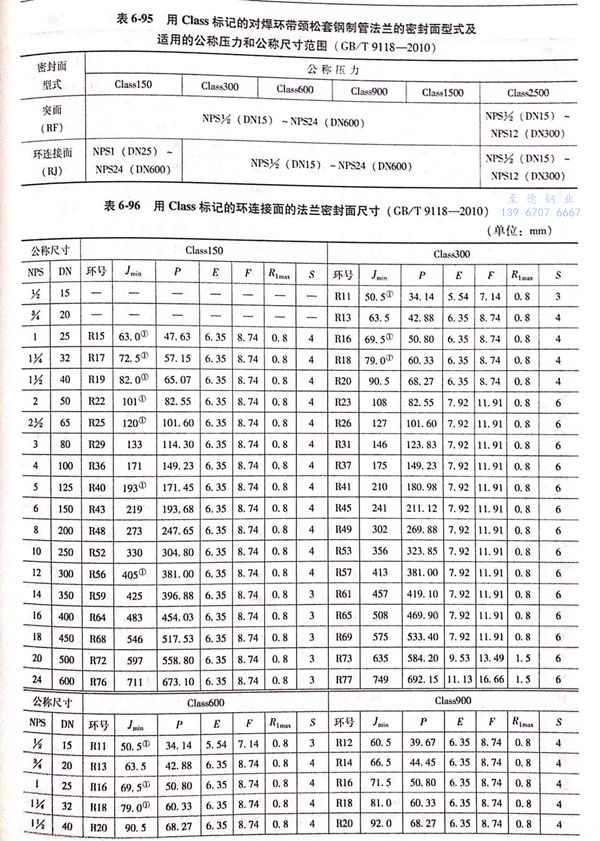

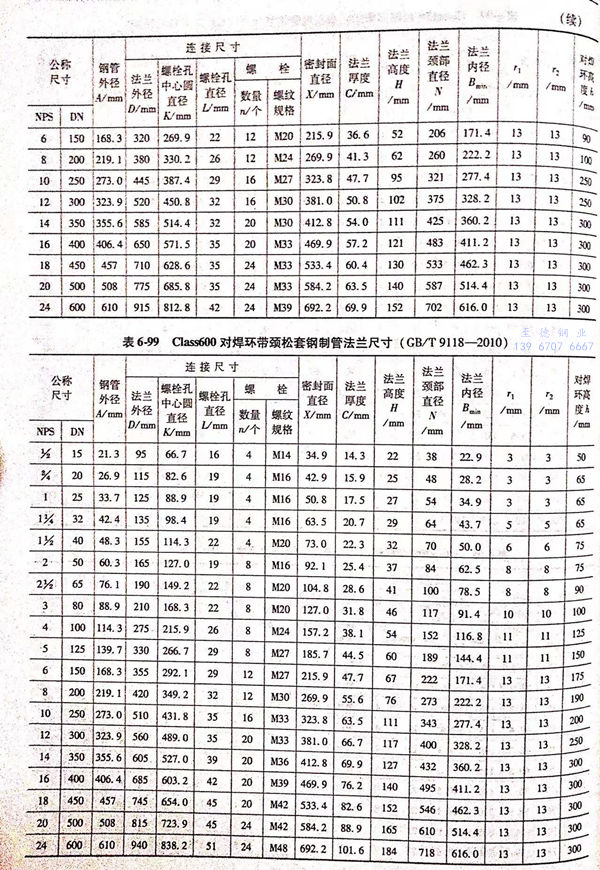

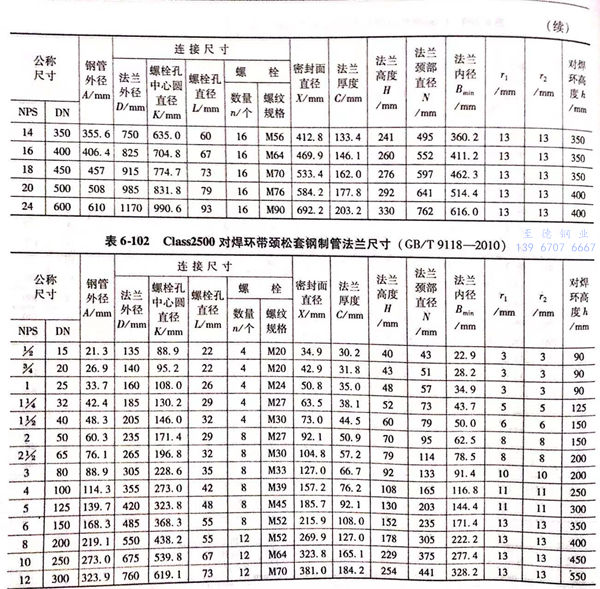

用Class標記的對(dui)焊環(huan)帶(dai)頸松套(tao)鋼制(zhi)管(guan)法(fa)(fa)蘭(lan)(lan)(lan)的密(mi)封(feng)面型(xing)式及(ji)適(shi)用的公(gong)稱壓力和公(gong)稱尺寸(cun)(cun)范圍見表(biao)(biao)6-95;用Class標記的對(dui)焊環(huan)帶(dai)頸松套(tao)鋼制(zhi)管(guan)法(fa)(fa)蘭(lan)(lan)(lan)的型(xing)式如圖(tu)6-47、圖(tu)6-48所示(shi)，法(fa)(fa)蘭(lan)(lan)(lan)密(mi)封(feng)面尺寸(cun)(cun)見表(biao)(biao)6-96,法(fa)(fa)蘭(lan)(lan)(lan)結構尺寸(cun)(cun)或尺寸(cun)(cun)見表(biao)(biao)6-97~表(biao)(biao)6-102。
二、對焊環(huan)帶頸松套法(fa)蘭標(biao)記
1. 對焊環(huan)帶(dai)頸松套(tao)鋼制管(guan)法蘭應按下列規定(ding)進行標記：
公(gong)稱尺(chi)寸 → 公(gong)稱壓力 → 蘭型(xing)(xing)式(shi)代號（HL/W) → 密(mi)封面型(xing)(xing)式(shi)代號 → 管表號 → 材(cai)料代號 → 標準編(bian)號
2. 標記(ji)示例
示例 1 : 公稱尺寸NPS20(DN500)、公稱壓力Class150、突面（RF)對焊環帶頸松套鋼制管法蘭（HL/W)、管表號Sch40、材料為 06Cr19Ni10, 其標記為：法蘭 NPS20(或DN500)-Class150 HL/W RF Sch40 06Cr19Ni10 GB/T 9118
示例 2 : 公稱尺寸NPS10(DN250)、公稱壓力Class2500、環連接面（RJ) 對焊環帶頸松套焊鋼制管法蘭（HL/W)、管表號Sch160、材料：松套法蘭20、對焊環 06Cr17Ni12Mo2 ,其標記為：法蘭 NPS10(或DN250)-Class2500 HL/W RJ Sch160 20/06Cr17Ni12Mo2 GB/T 9118
