一、對焊(han)環板式(shi)(shi)松套法蘭型式(shi)(shi)與(yu)尺寸

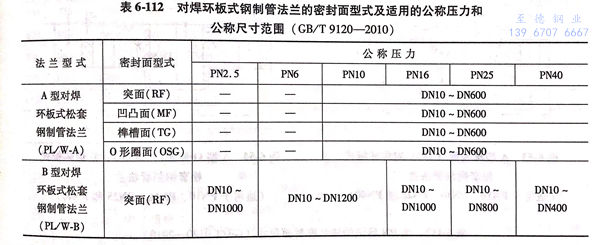

 用(yong)PN標記的對焊環板式松套(tao)鋼制管法(fa)蘭分為A型(xing)和(he)B型(xing)兩種結構型(xing)式，其密封面型(xing)式及適用(yong)的公(gong)稱壓(ya)力和(he)公(gong)稱尺寸范圍見表(biao)6-112。

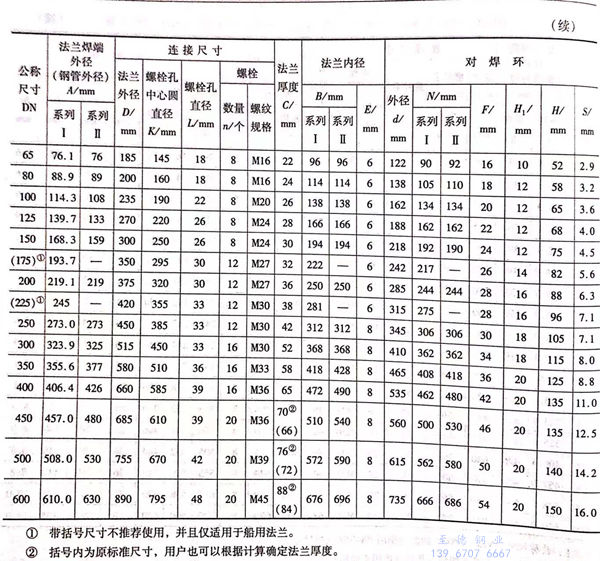

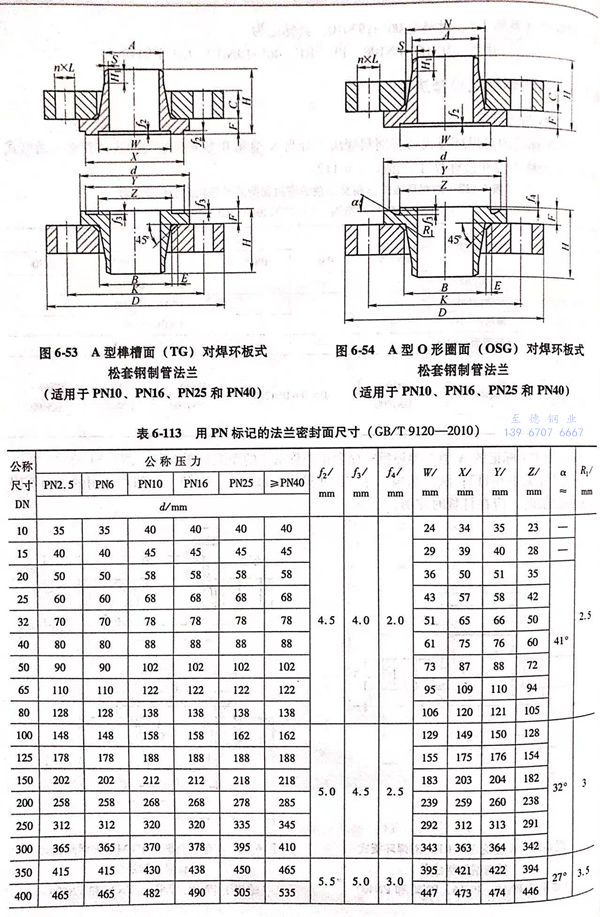

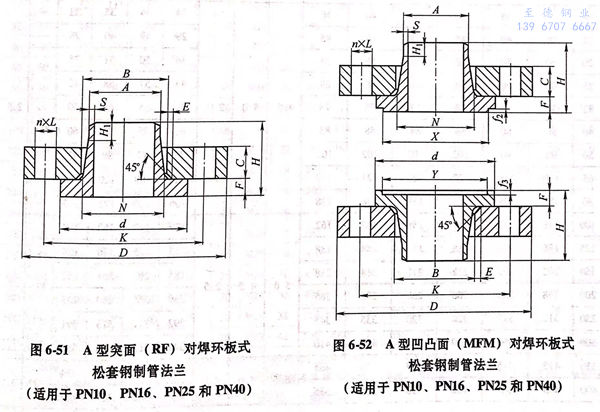

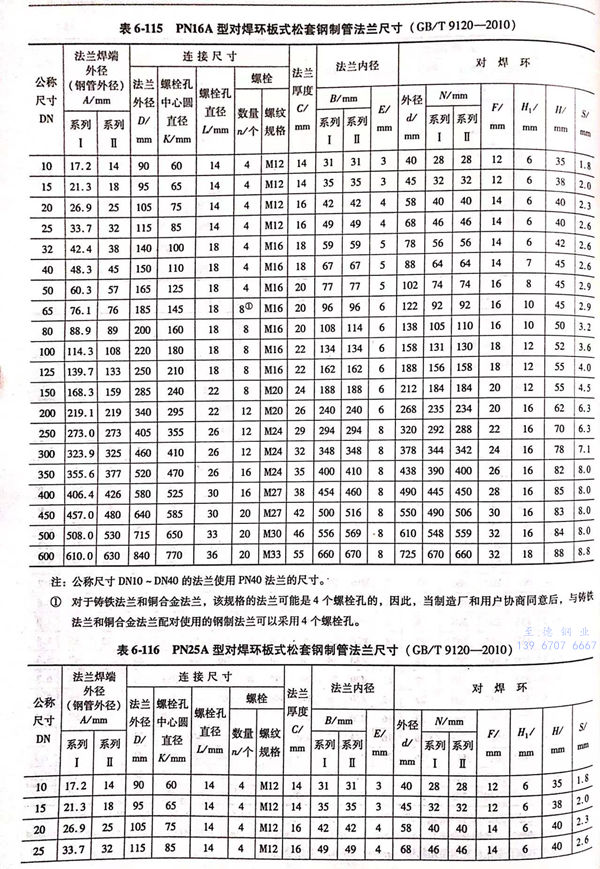

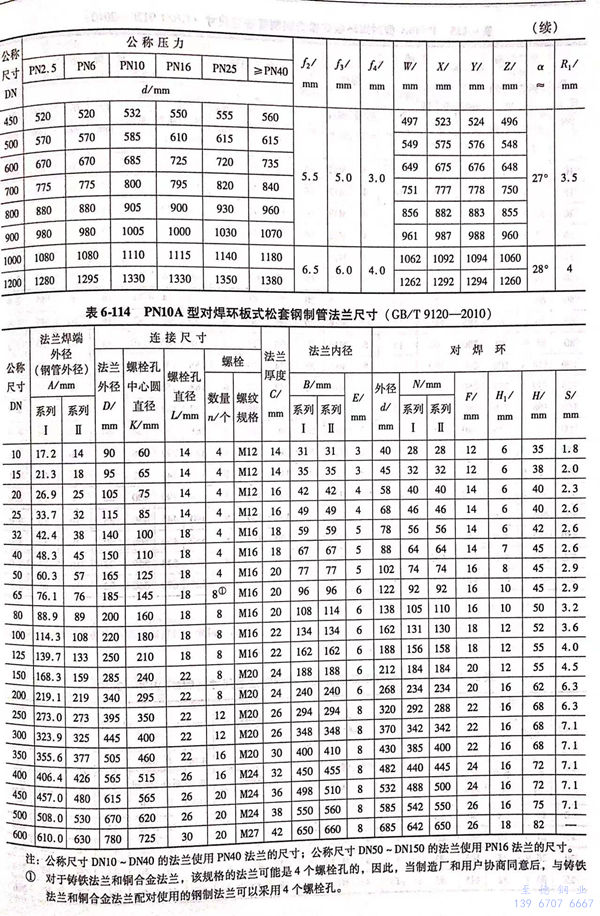

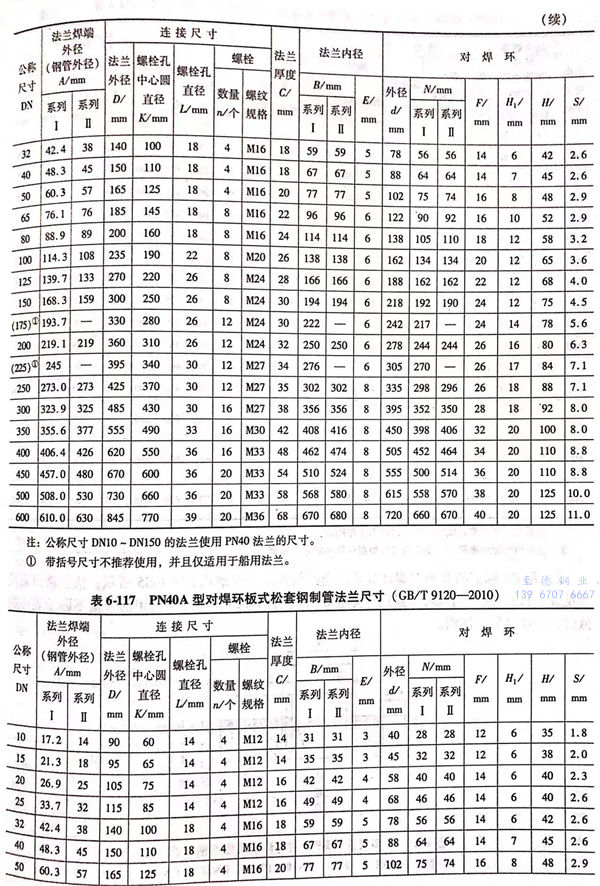

1. 用(yong)PN標記的(de)A型對焊環板式松套(tao)鋼制管法(fa)蘭的(de)型式如圖(tu)6-51~圖(tu)6-54所示；法(fa)蘭密封(feng)面(mian)尺(chi)寸見表(biao)6-113;法(fa)蘭結構尺(chi)寸或尺(chi)寸見表(biao)6-114~表(biao)6-117,當(dang)用(yong)戶選用(yong)的(de)S值(zhi)不同于表(biao)中數值(zhi)時，應在訂貨時注明。

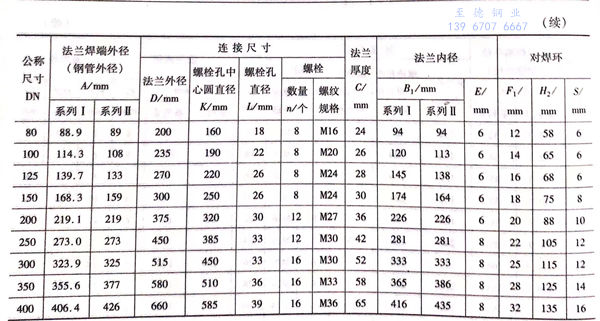

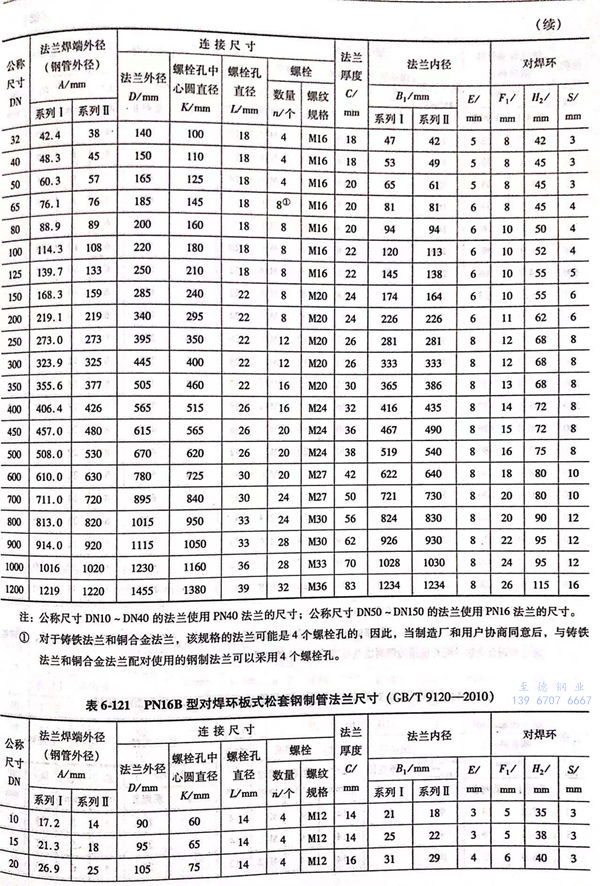

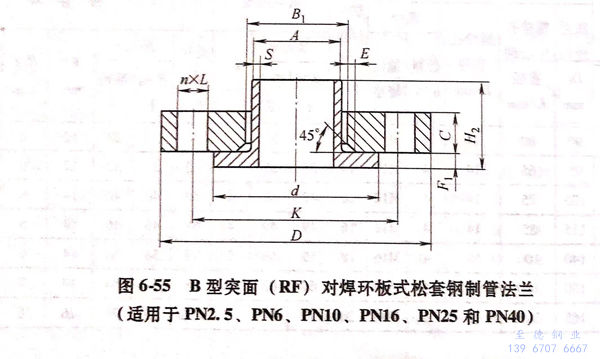

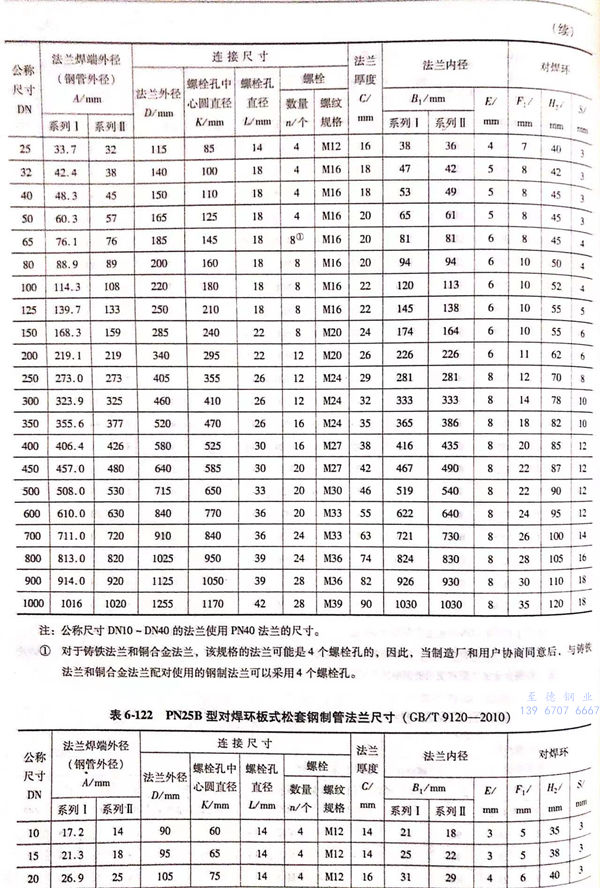

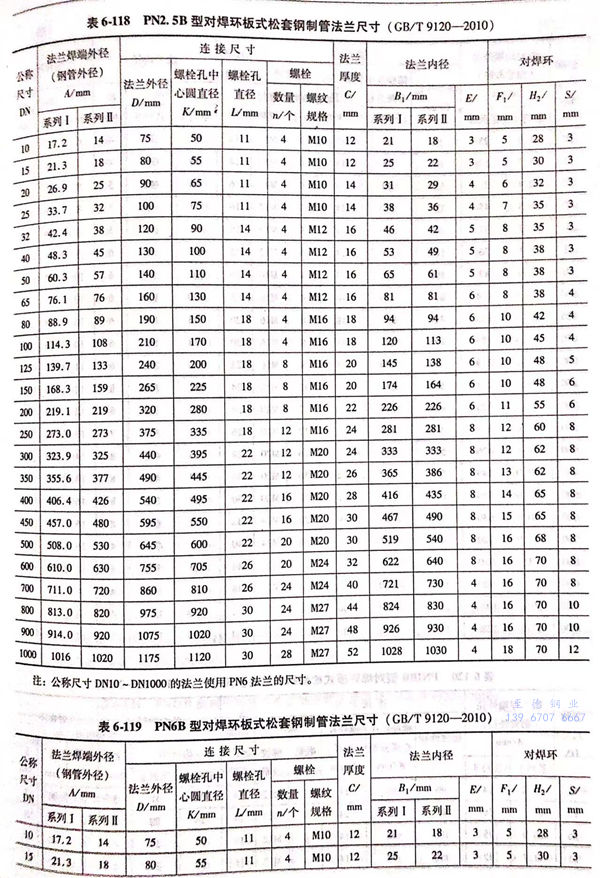

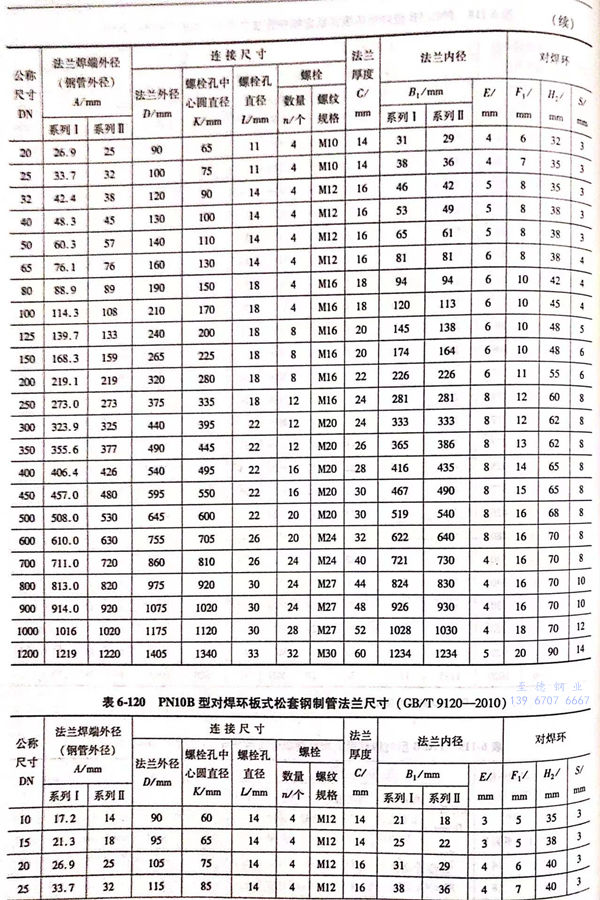

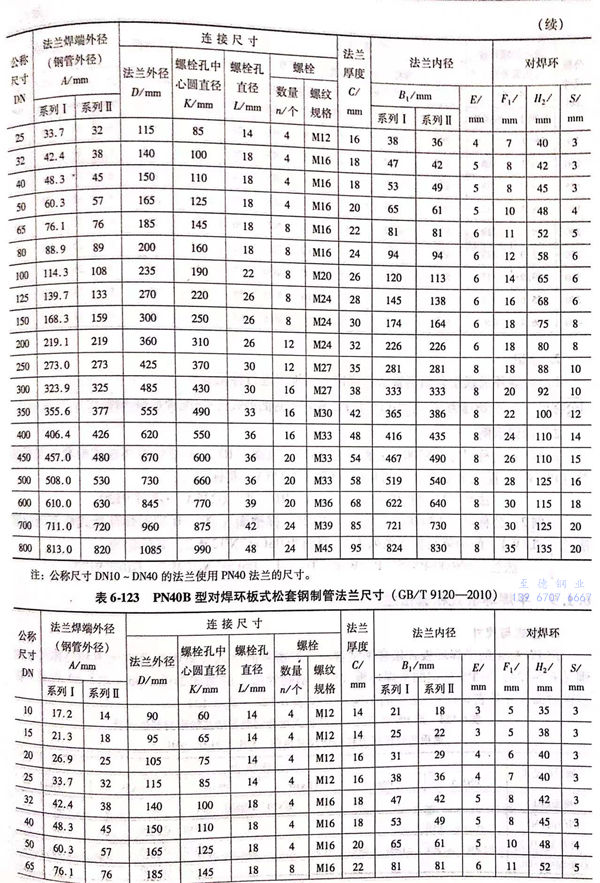

2. 用(yong)PN標記的B型對焊環板式松套鋼(gang)制管法蘭(lan)的型式如(ru)圖6-55所示；法蘭(lan)密封面尺寸見(jian)表(biao)(biao)6-113;法蘭(lan)結構尺寸或尺寸見(jian)表(biao)(biao)6-118~表(biao)(biao)6-123,當(dang)用(yong)戶(hu)選用(yong)的S值不同于表(biao)(biao)中數值時，應在訂(ding)貨時注明。




二、對焊環板式松(song)套(tao)法蘭(lan)標記


1. 對焊(han)環板式松套鋼(gang)制管法蘭應按(an)下列規定進(jin)行標記：


  公稱(cheng)(cheng)尺寸 → 公稱(cheng)(cheng)壓力 → 法蘭型式(shi)代號(hao)(hao)（PL/W) → 密封面型式(shi)代號(hao)(hao) → 配管系列 → 材料(liao)代號(hao)(hao) → 標準編號(hao)(hao)


2. 標記示例


  示例 1 :  公稱尺寸(cun)DN300、公稱壓力PN16、突面（RF)A型對(dui)焊環板(ban)式(shi)松套(tao)鋼(gang)制管法蘭(lan)（PL/W)、配用(yong)米制管（系列Ⅱ)、材料為Q235A,其標記為：法蘭(lan) DN300-PN16 PL/W-A RF Ⅱ Q235A GB/T 9120


  示例(li) 2 :公稱尺寸(cun)DN600、公稱壓力(li)PN25、榫(sun)槽面（TG)B型對(dui)焊環板(ban)式松套鋼制(zhi)管法(fa)蘭（PL/W)、配(pei)用英制(zhi)管（系列Ⅰ)、材料(liao)為06Cr17Ni12Mo,其(qi)標記為：法(fa)蘭 DN600-PN25 PL/W-B TG Ⅰ 06Cr17Ni12Mo2 GB/T 9120
