一、平(ping)焊(han)法蘭(lan)型式與(yu)尺寸

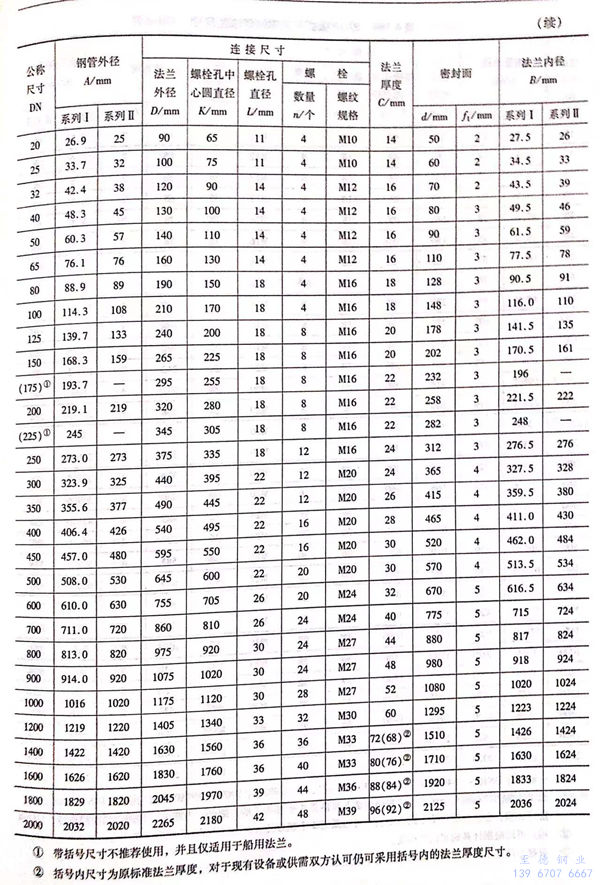

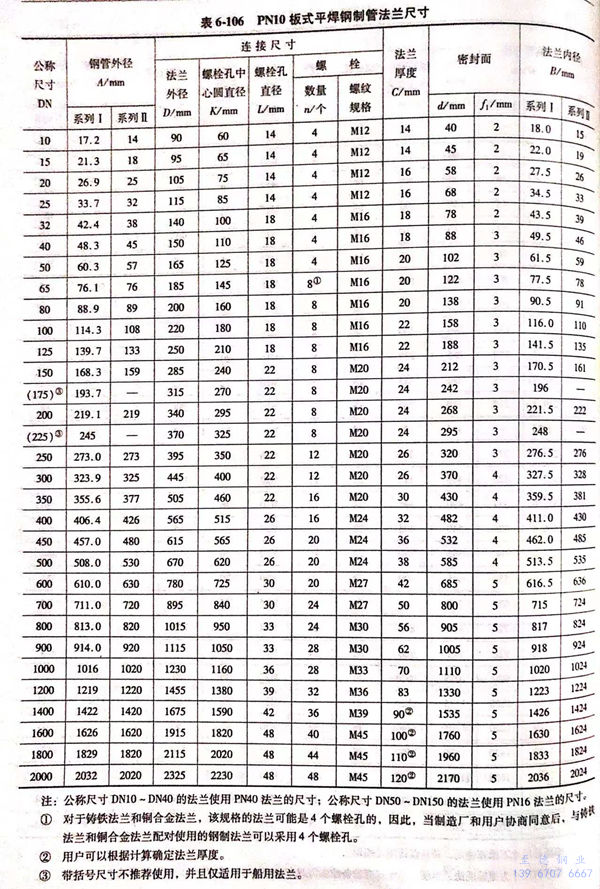

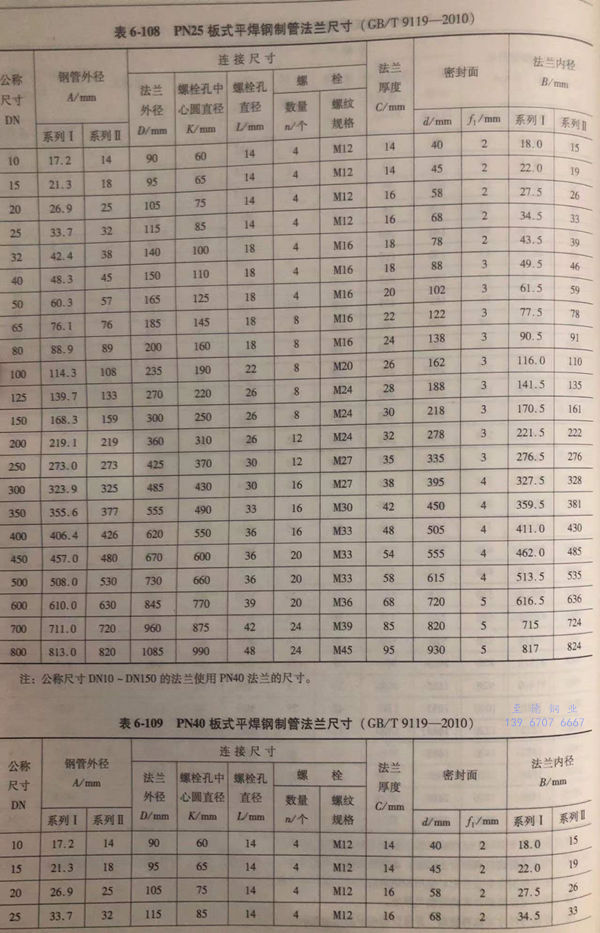

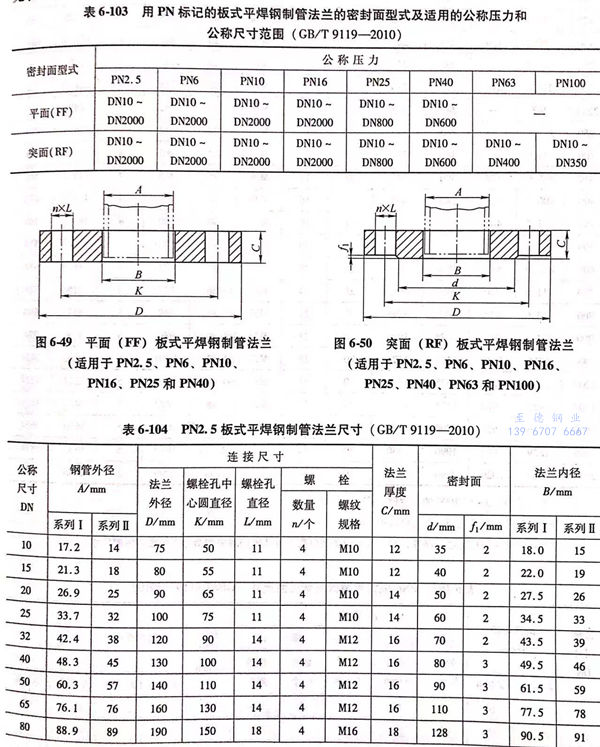

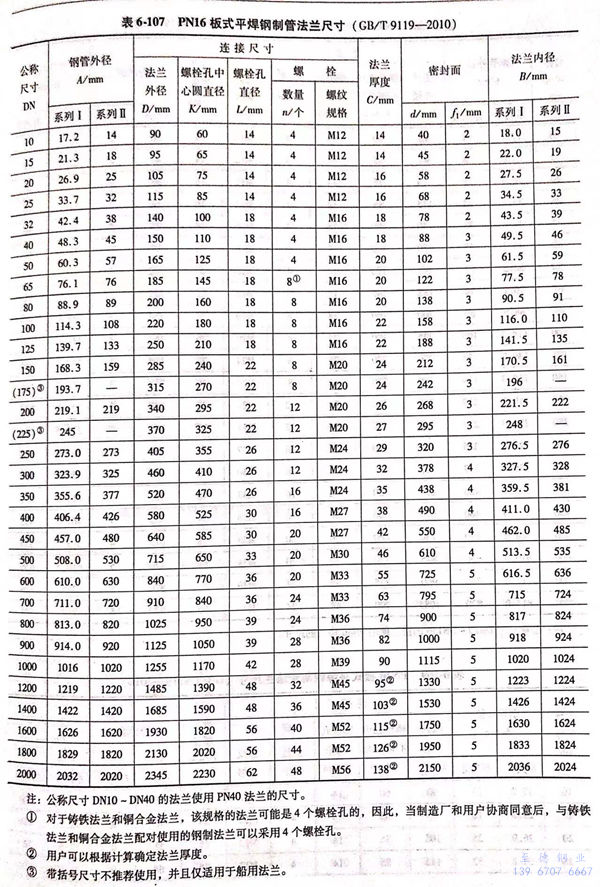

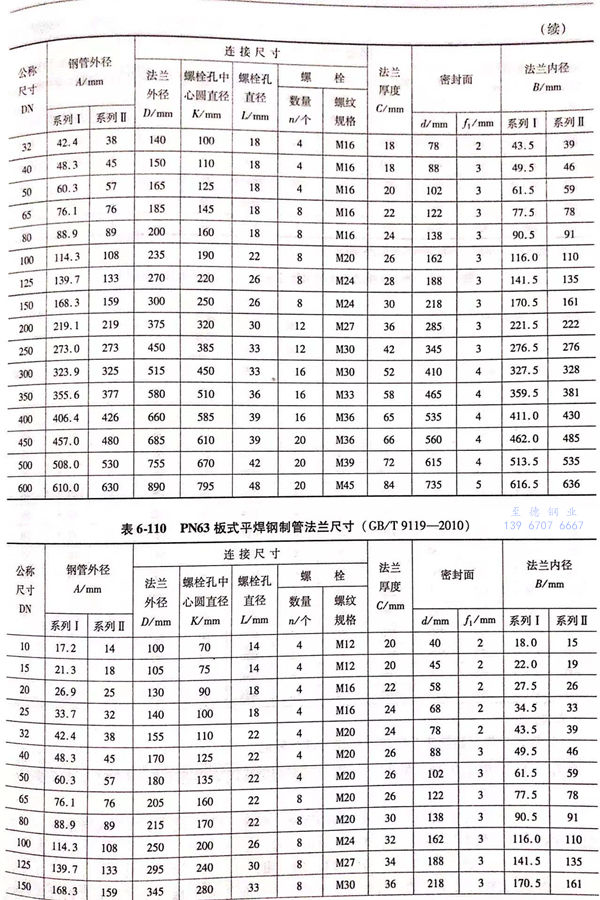

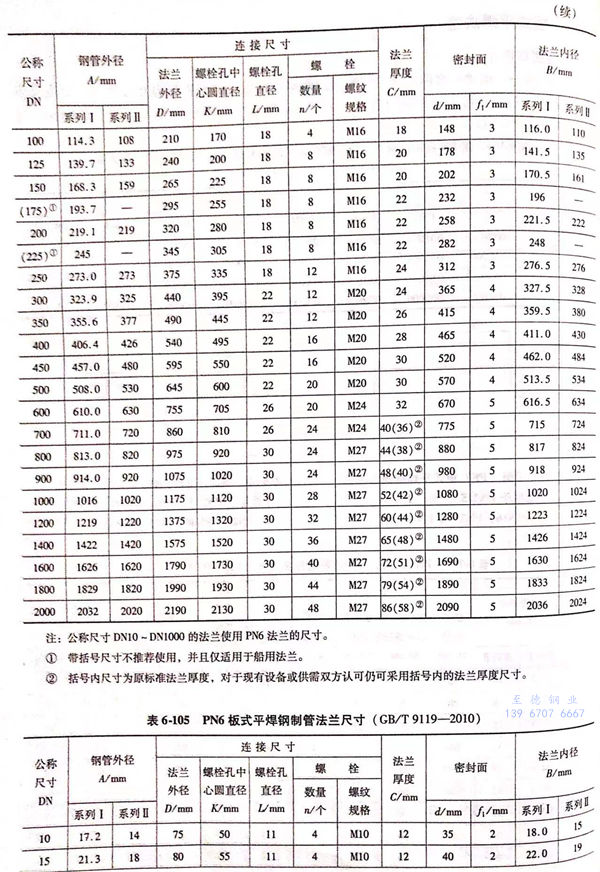

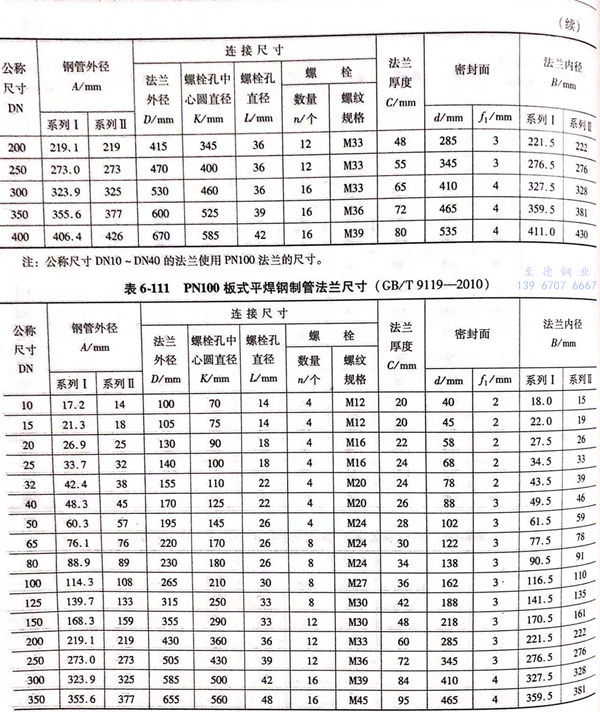

用(yong)PN標記的(de)板(ban)式(shi)(shi)平焊鋼(gang)制管法蘭(lan)(lan)的(de)密封面(mian)型式(shi)(shi)及適(shi)用(yong)的(de)公稱壓力和公稱尺寸(cun)范圍見表(biao)6-103;用(yong)PN標記的(de)板(ban)式(shi)(shi)平焊鋼(gang)制管法蘭(lan)(lan)的(de)型式(shi)(shi)如圖6-49、圖6-50所示，法蘭(lan)(lan)的(de)結構尺寸(cun)見表(biao)6-104~表(biao)6-111。
二(er)、平焊法蘭(lan)標記
1. 板式平焊鋼(gang)制(zhi)管法蘭應按(an)下列規定進(jin)行標記：公稱(cheng)尺寸 → 公稱(cheng)壓力(li) → 法蘭型式代(dai)號(hao)(hao)（PL) → 密封面型式代(dai)號(hao)(hao) → 配管系列 → 材料代(dai)號(hao)(hao) → 標準編號(hao)(hao)
2. 標記示例
示例1 : 公稱尺寸(cun)DN600、公稱壓力(li)PN16、平面（FF)板式(shi)平焊鋼(gang)制管(guan)法(fa)蘭（PL)、配(pei)用米(mi)制管(guan)（系(xi)列Ⅱ)、材(cai)料(liao)為Q235A,其標記為：法(fa)蘭 DN600-PN16 PL FF Ⅱ Q235A GB/T 9119
示例2 : 公稱尺寸DN150、公稱壓力PN100、突面（RF)板式平焊鋼制管法蘭（PL)、配用英制管（系列Ⅰ)、材料為 06Cr19Ni10 ,其標記為：法蘭 DN150-PN100 PL RF 06Cr19Ni10 GB/T 9119
