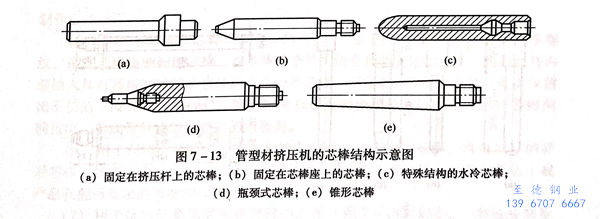

各種久久99國產精品久久99果凍傳媒:不銹鋼管和合金管材以(yi)(yi)及空心型(xing)材擠(ji)壓時(shi)使用的(de)芯棒(bang)種類繁多，按照其(qi)結(jie)構(gou)情況(kuang)可以(yi)(yi)分為短(duan)芯棒(bang)、長芯棒(bang)和特殊結(jie)構(gou)的(de)芯棒(bang)三大(da)類（圖7-13)。

 短芯(xin)(xin)棒(bang)(bang)用于沒有穿(chuan)孔(kong)系統(tong)的(de)擠(ji)壓(ya)機(ji)上(shang)，擠(ji)壓(ya)時芯(xin)(xin)棒(bang)(bang)固定(ding)在擠(ji)壓(ya)桿(gan)上(shang)（圖7-13(a));長芯(xin)(xin)棒(bang)(bang)用于有穿(chuan)孔(kong)系統(tong)的(de)擠(ji)壓(ya)機(ji)上(shang)，擠(ji)壓(ya)時芯(xin)(xin)棒(bang)(bang)固定(ding)在穿(chuan)孔(kong)系統(tong)的(de)芯(xin)(xin)棒(bang)(bang)支承(cheng)上(shang)（圖7-13(b));特殊結構的(de)芯(xin)(xin)棒(bang)(bang)，如瓶頸式(shi)芯(xin)(xin)棒(bang)(bang)（圖7-13(d))、錐形芯(xin)(xin)棒(bang)(bang)（圖7-13(e))和異形芯(xin)(xin)棒(bang)(bang)。

 短芯(xin)棒是在最嚴酷(ku)的條件下工作(zuo)。工作(zuo)時(shi)與(yu)變形金屬長時(shi)間(jian)接觸使用時(shi)，為了降(jiang)低芯(xin)棒的受熱，采用高溫潤滑保護涂層，擠壓(ya)溫度可以(yi)達到1600℃.同時(shi)可以(yi)用于鋼和難熔(rong)金屬的擠壓(ya)。

 長芯(xin)(xin)(xin)棒在(zai)使(shi)用過程中，在(zai)變形區內可(ke)以(yi)移(yi)動500~700mm,有利(li)于降(jiang)低受熱溫度(du)和磨損程度(du)。同時，可(ke)以(yi)采用水冷(leng)(leng)芯(xin)(xin)(xin)棒，即采用壓力為(wei)1MPa的(de)內冷(leng)(leng)式或借助于專(zhuan)用噴水器的(de)外(wai)冷(leng)(leng)式的(de)裝(zhuang)置冷(leng)(leng)卻芯(xin)(xin)(xin)棒，以(yi)提(ti)高(gao)芯(xin)(xin)(xin)棒的(de)使(shi)用壽命(ming)。

 特殊結構芯棒一般用于擠壓特殊斷面空心型材，如擠壓不銹(xiu)鋼厚壁管的瓶頸式芯棒（圖7-13(d)),擠壓變截面管的錐形芯棒（圖7-13(e))以及其他形狀內孔的異形芯棒。

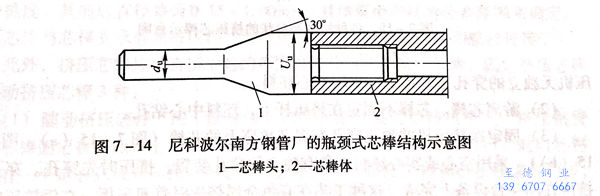

  圖(tu)7-14所示為(wei)尼科波爾南方不(bu)銹鋼管(guan)廠(chang)31.5MN(3150t)臥式(shi)擠壓(ya)機(ji)的(de)瓶頸式(shi)芯(xin)棒，其除了用于擠壓(ya)超厚壁管(guan)之外(wai)(wai)，也可用于擠壓(ya)最小(xiao)(xiao)內徑(jing)(jing)小(xiao)(xiao)于φ25mm的(de)管(guan)材和(he)空心型材。瓶頸式(shi)芯(xin)棒的(de)頭部采(cai)用Nimonic 合金制造。采(cai)用這種組合芯(xin)棒擠壓(ya)時，芯(xin)棒的(de)最大外(wai)(wai)徑(jing)(jing)和(he)芯(xin)棒頭的(de)直徑(jing)(jing)之比不(bu)應(ying)超過2.0~2.5。

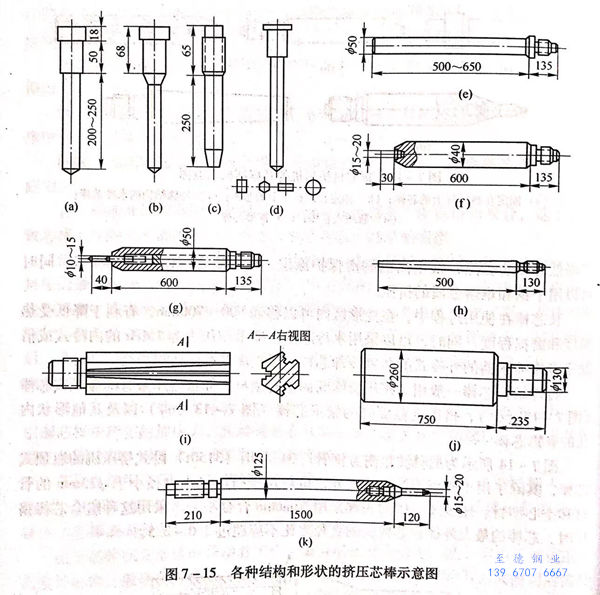

 不(bu)銹鋼管擠(ji)壓(ya)(ya)芯(xin)棒的結構(gou)隨著擠(ji)壓(ya)(ya)機結構(gou)和擠(ji)壓(ya)(ya)工(gong)藝的不(bu)同而異，結構(gou)復雜，種品繁(fan)多。圖7-15所示為根據擠(ji)壓(ya)(ya)機的結構(gou)及滿足不(bu)同工(gong)藝的要(yao)求而設計的各種擠(ji)壓(ya)(ya)芯(xin)棒。

芯棒的種類(lei)還可以分為：

1. 固(gu)定在臥式(shi)(shi)擠壓機或立式(shi)(shi)擠壓機擠壓桿上的芯(xin)棒

  （圖(tu)7-15(c)).擠壓機無(wu)獨(du)立的穿孔裝置(zhi)系統，采用(yong)空心坯料。

 2. 游(you)離芯棒

   芯(xin)棒不(bu)固定在擠壓桿上，坯(pi)料中心(xin)鉆孔。

 3. 固定在擠壓機的獨立穿孔裝置芯棒座上的芯棒（圖(tu)7-15(a)、圖(tu)7-15(b))

   采(cai)用空心或(huo)實(shi)心坯料，具有獨立的穿孔(kong)裝置，擠(ji)壓(ya)(ya)時先穿孔(kong)。穿孔(kong)和(he)擠(ji)壓(ya)(ya)在同一(yi)臺(tai)設(she)備上完成(cheng)。這種工藝在有色金屬擠(ji)壓(ya)(ya)時普遍采(cai)用。在鋼擠(ji)壓(ya)(ya)的領域內日本和(he)西(xi)班(ban)牙曾有試用，西(xi)班(ban)牙吐(tu)巴塞(sai)克斯公司(si)還(huan)曾采(cai)用穿孔(kong)一(yi)擠(ji)壓(ya)(ya)聯合(he)工藝，試用于連(lian)鑄方坯，取得了(le)一(yi)定(ding)的成(cheng)效。

 4. 階梯式或瓶頸式芯棒（圖(tu)7-15(f)、圖(tu)7-15(k))

    用(yong)于擠壓具(ju)有小(xiao)孔(kong)的(de)(de)管材(cai)和空心(xin)型材(cai)。擠壓時，必須準(zhun)確(que)調節(jie)穿孔(kong)裝(zhuang)置(zhi)的(de)(de)行程，使(shi)芯棒的(de)(de)定徑(jing)端頭部準(zhun)確(que)地處于模孔(kong)中心(xin)。芯棒的(de)(de)過渡部分(fen)的(de)(de)細端采用(yong)熱穩定性(xing)較好的(de)(de)材(cai)料制作。

 5. 小尺寸的游動芯棒（圖7-15(g))

     這(zhe)種芯棒本體的一端有(you)(you)標準螺紋，用在芯棒座中固定芯棒，在本體的全長上鉆有(you)(you)直(zhi)徑(jing)變(bian)化(hua)的通(tong)孔，然后(hou)在其內(nei)部插入(ru)具有(you)(you)圓(yuan)帽塞狀的小直(zhi)徑(jing)的工作(zuo)定徑(jing)芯棒。穿孔時芯棒縮進本體，外面僅(jin)留出(chu)不長的一段（10~15mm);穿孔結(jie)束后(hou)被流動金屬拉入(ru)擠壓模的定徑(jing)芯棒向前拉出(chu)，形成(cheng)管材或空心(xin)型材的內(nei)表(biao)面。

 6. 用于在擠壓制品中形成各種異形孔腔（正方形、矩形、六角形）的異形芯棒（圖7-15(d))

    芯棒的固定方法同通(tong)常的芯棒一樣，但芯棒都加(jia)工成產品孔(kong)腔(qiang)所要(yao)求的形狀和尺寸。

 7. 用于擠壓任意(yi)輪廓形狀管材的芯棒（圖(tu)7-15(k))

    一般做成裝(zhuang)配式，可更換的(de)芯(xin)(xin)棒端部做成異形，芯(xin)(xin)棒相(xiang)對(dui)于模子的(de)調整用制動(dong)銷調節。

 8. 用來擠壓斷面沿長度上(shang)變(bian)化的管材和型材的錐形芯棒（圖7-15（h))

   芯棒固(gu)定(ding)在擠壓機的(de)擠壓桿上，特殊異形芯棒也屬于(yu)這(zhe)一類。

 9. 特殊的異形(xing)芯(xin)棒（圖(tu)7-15(i))

    芯(xin)(xin)棒(bang)(bang)表(biao)面上(shang)(shang)有異形(xing)的(de)(de)輪廓(kuo)部(bu)分，如六角形(xing)斷(duan)面的(de)(de)芯(xin)(xin)棒(bang)(bang)，伸入(ru)六角形(xing)的(de)(de)擠(ji)壓模，可以擠(ji)壓3根沿(yan)長度上(shang)(shang)斷(duan)面變(bian)化(hua)的(de)(de)T形(xing)型材。在芯(xin)(xin)棒(bang)(bang)的(de)(de)3個面上(shang)(shang)刨出沿(yan)長度上(shang)(shang)變(bian)化(hua)的(de)(de)輪廓(kuo)，伸入(ru)六角形(xing)的(de)(de)模孔的(de)(de)芯(xin)(xin)棒(bang)(bang)緊閉(bi)型材的(de)(de)翼緣(yuan)，移(yi)動擠(ji)壓桿時芯(xin)(xin)棒(bang)(bang)與模子共同形(xing)成(cheng)3個T形(xing)孔。

   有(you)的(de)(de)擠(ji)壓(ya)機同(tong)時還可以(yi)在擠(ji)壓(ya)過(guo)程中(zhong)轉動(dong)芯(xin)棒(bang)(bang)(bang)的(de)(de)位置，以(yi)旋(xuan)轉調節芯(xin)棒(bang)(bang)(bang)。這在擠(ji)壓(ya)非圓形管材時，使芯(xin)棒(bang)(bang)(bang)能夠精(jing)確的(de)(de)裝在擠(ji)壓(ya)模(mo)的(de)(de)模(mo)孔中(zhong)。

   芯(xin)棒(bang)(bang)的(de)(de)斷(duan)面形狀和(he)尺寸取決于(yu)擠(ji)壓(ya)(ya)工藝表的(de)(de)要求。芯(xin)棒(bang)(bang)的(de)(de)長度應保證擠(ji)壓(ya)(ya)開始時(shi)(shi)伸出模子定(ding)徑(jing)帶，即芯(xin)棒(bang)(bang)長度大于(yu)或(huo)(huo)等于(yu)坯料長度、擠(ji)壓(ya)(ya)墊厚(hou)度、玻璃墊厚(hou)度和(he)擠(ji)壓(ya)(ya)模厚(hou)度之(zhi)和(he)。有時(shi)(shi)為了減小摩擦力或(huo)(huo)采用固定(ding)芯(xin)棒(bang)(bang)擠(ji)壓(ya)(ya)，可將芯(xin)棒(bang)(bang)設計成帶錐度，其前后直(zhi)徑(jing)差為0.15~1.00mm,具體要由產品(pin)的(de)(de)公(gong)差范圍來確定(ding)。芯(xin)棒(bang)(bang)與(yu)芯(xin)棒(bang)(bang)支(zhi)承器或(huo)(huo)擠(ji)壓(ya)(ya)桿（型材擠(ji)壓(ya)(ya)機擠(ji)壓(ya)(ya)鋼(gang)管時(shi)(shi)）采用螺紋連接。

  此外，擠(ji)壓芯(xin)棒按照擠(ji)壓工藝的不同可(ke)以分為隨動擠(ji)壓芯(xin)棒、固定擠(ji)壓芯(xin)棒和游動擠(ji)壓芯(xin)棒3種(zhong)：

 1. 隨動擠(ji)壓芯棒(bang)

    用(yong)(yong)于沒有獨立的(de)穿孔系(xi)統裝置(zhi)的(de)擠(ji)壓(ya)(ya)(ya)(ya)機(ji)上(shang)(shang)。擠(ji)壓(ya)(ya)(ya)(ya)鋼管時(shi)，芯(xin)(xin)棒(bang)固定(ding)在擠(ji)壓(ya)(ya)(ya)(ya)桿上(shang)(shang)，采用(yong)(yong)空心(xin)(xin)坯(pi)料（有時(shi)也(ye)擠(ji)壓(ya)(ya)(ya)(ya)實心(xin)(xin)的(de)坯(pi)料）。此(ci)時(shi)坯(pi)料上(shang)(shang)僅有一個定(ding)心(xin)(xin)孔或導向(xiang)孔。在這種工(gong)(gong)藝(yi)(yi)條(tiao)件(jian)(jian)下，擠(ji)壓(ya)(ya)(ya)(ya)芯(xin)(xin)棒(bang)和(he)擠(ji)壓(ya)(ya)(ya)(ya)桿速度同步(bu)，而擠(ji)壓(ya)(ya)(ya)(ya)金屬流(liu)出(chu)擠(ji)壓(ya)(ya)(ya)(ya)模出(chu)口的(de)速度明顯超過芯(xin)(xin)棒(bang)的(de)前進速度，即在出(chu)口處擠(ji)壓(ya)(ya)(ya)(ya)金屬和(he)芯(xin)(xin)棒(bang)之間(jian)存在著速度差(cha)，引(yin)起變形金屬與芯(xin)(xin)棒(bang)間(jian)的(de)相對移(yi)動。因此(ci)，這種工(gong)(gong)藝(yi)(yi)條(tiao)件(jian)(jian)有利于擠(ji)壓(ya)(ya)(ya)(ya)制品內(nei)表(biao)面質量和(he)芯(xin)(xin)棒(bang)使用(yong)(yong)壽命的(de)提高。但(dan)是在擠(ji)壓(ya)(ya)(ya)(ya)結束之后，抽出(chu)芯(xin)(xin)棒(bang)時(shi)比較困難一些。

2. 固定擠壓芯棒

   用(yong)于具有獨立穿孔(kong)(kong)裝(zhuang)置的(de)擠壓(ya)機上。擠壓(ya)時，芯(xin)(xin)(xin)棒(bang)固定在(zai)獨立穿孔(kong)(kong)系統裝(zhuang)置的(de)芯(xin)(xin)(xin)棒(bang)座(zuo)上（圖(tu)7-15(a)、圖(tu)7-15(b)),采用(yong)空心(xin)或實心(xin)坯料。擠壓(ya)前必須預先將芯(xin)(xin)(xin)棒(bang)的(de)位(wei)置調整到芯(xin)(xin)(xin)棒(bang)頭部工(gong)(gong)作帶，進(jin)入擠壓(ya)模孔(kong)(kong)的(de)工(gong)(gong)作位(wei)置并加(jia)以固定。在(zai)整個擠壓(ya)過程(cheng)中，芯(xin)(xin)(xin)棒(bang)的(de)位(wei)置不(bu)變，變形金屬和芯(xin)(xin)(xin)棒(bang)之間(jian)沒有速度(du)差。這種(zhong)工(gong)(gong)藝條(tiao)件使芯(xin)(xin)(xin)棒(bang)的(de)磨(mo)損集中，使用(yong)壽命降(jiang)低，而且擠壓(ya)制品的(de)內(nei)表(biao)面質量(liang)得(de)不(bu)到改善。

3. 游動(dong)擠壓芯棒

   在(zai)現(xian)代的(de)(de)臥式管型(xing)材擠(ji)壓(ya)(ya)機(ji)上(shang)，已經有(you)設計成在(zai)結構上(shang)允許與擠(ji)壓(ya)(ya)桿運(yun)動(dong)(dong)無(wu)關的(de)(de)獨立(li)調節芯(xin)棒運(yun)動(dong)(dong)速度(du)的(de)(de)擠(ji)壓(ya)(ya)機(ji)穿孔(kong)系統裝置(zhi)。這種芯(xin)棒運(yun)動(dong)(dong)速度(du)獨立(li)調節裝置(zhi)，允許芯(xin)棒在(zai)40%的(de)(de)擠(ji)壓(ya)(ya)桿行程(cheng)范圍內，以比擠(ji)壓(ya)(ya)桿運(yun)動(dong)(dong)速度(du)快的(de)(de)速度(du)通過擠(ji)壓(ya)(ya)模模孔(kong)移動(dong)(dong)。即，在(zai)金(jin)屬流(liu)動(dong)(dong)過程(cheng)中，芯(xin)棒在(zai)擠(ji)壓(ya)(ya)變形區(qu)內可以移動(dong)(dong)500~700mm,因而使芯(xin)棒的(de)(de)受熱(re)溫(wen)度(du)和磨損情況有(you)所(suo)降低(di)。

采用(yong)游動(dong)針擠(ji)壓工藝，既(ji)有利(li)于(yu)產(chan)品內(nei)表面(mian)質量的改善，又(you)有利(li)于(yu)芯棒使用(yong)壽命的提(ti)高。同(tong)時，可以(yi)生產(chan)各種(zhong)異形斷面(mian)的空心型材(cai)。
