一、甲(jia)型平焊法蘭

1. 平密(mi)封面(mian)法蘭(lan)型(xing)式(shi)如圖8-1所示，尺寸見表8-5。

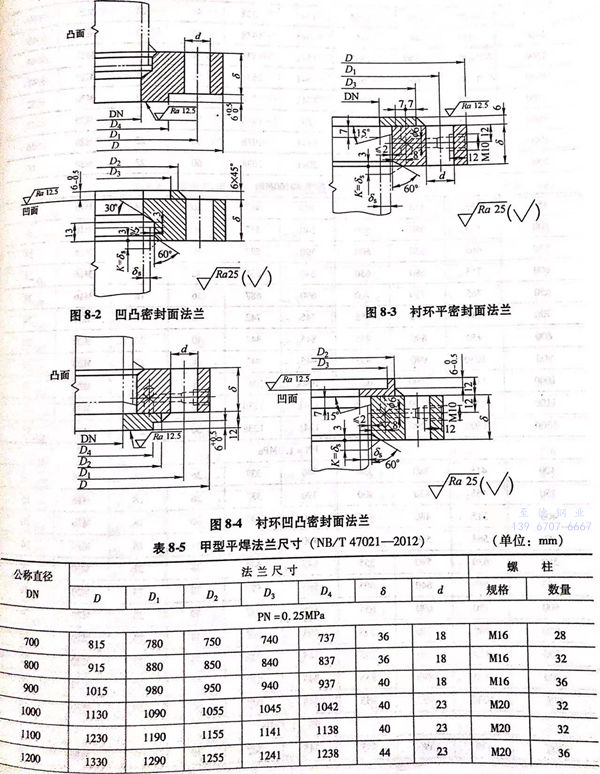

2. 凹凸密封面法蘭型式如圖8-2所示，尺寸(cun)見表8-5。

3. 襯環平密封(feng)面法蘭型式(shi)如圖8-3所示，尺寸見表8-5。

4. 襯環凹(ao)凸密封面法蘭型(xing)式如圖8-4所示，尺寸見表8-5。

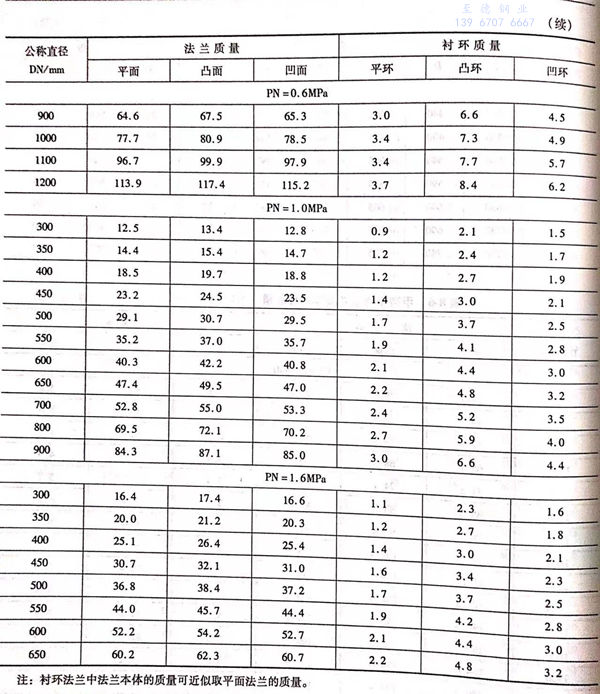

5. 甲(jia)型(xing)平焊(han)法(fa)蘭與襯環質(zhi)量見表8-6。

二、乙型(xing)平焊法蘭

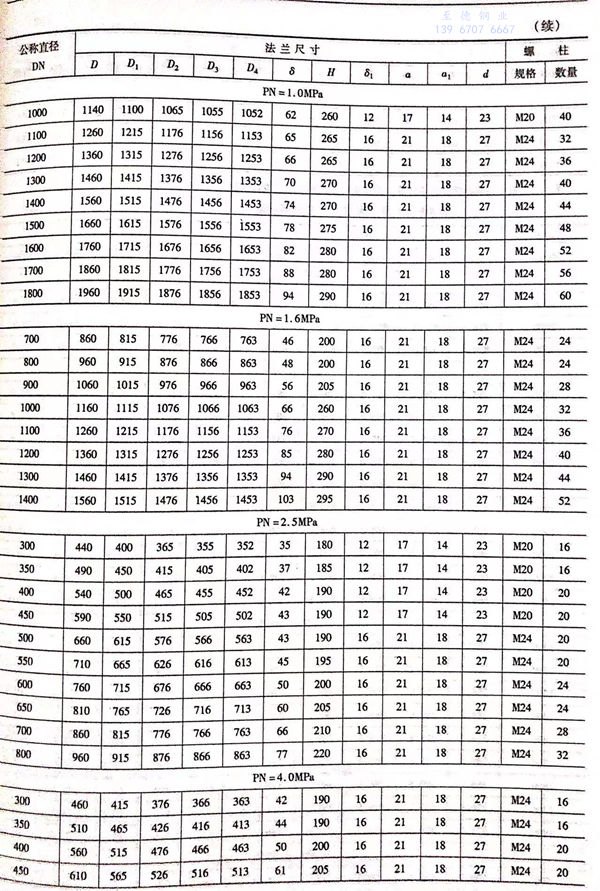

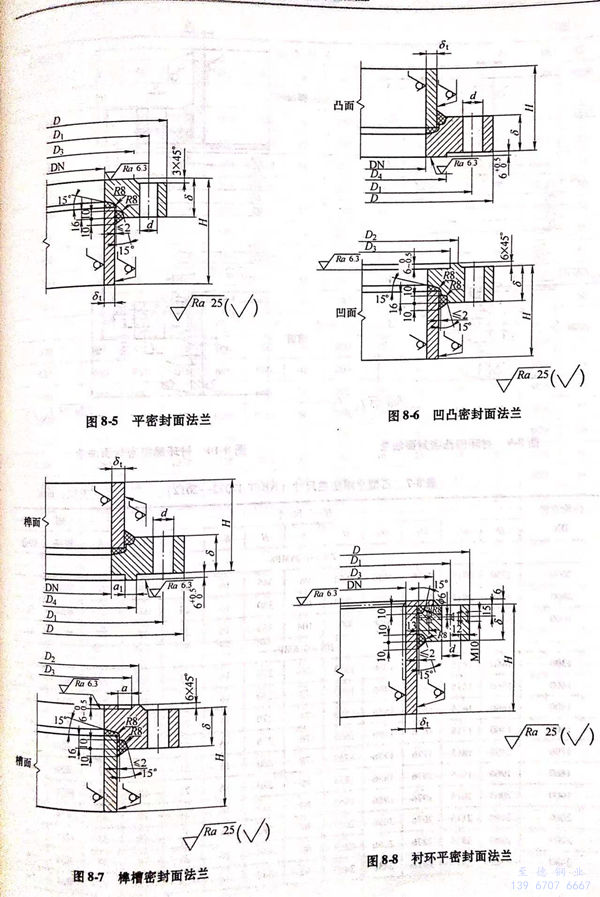

1. 平密封面法蘭的結(jie)構型式如圖8-5所示，尺寸見表8-7。

2. 凹凸(tu)密封面法蘭的結構型式如圖8-6所示，尺寸見表8-7。

3. 榫槽密封面法蘭(lan)的結(jie)構型(xing)式如圖8-7所示，尺寸(cun)見表8-7。

4. 襯環平密封面法蘭(lan)的(de)結構(gou)型式如(ru)圖8-8所(suo)示，尺寸見表8-7。

5. 襯環凹凸密封面法蘭的結構型式如圖8-9所示，尺寸見(jian)表8-7。

6. 襯環榫槽密封(feng)面法蘭的結構型式(shi)如圖(tu)8-10所示(shi)，尺寸見表8-7。

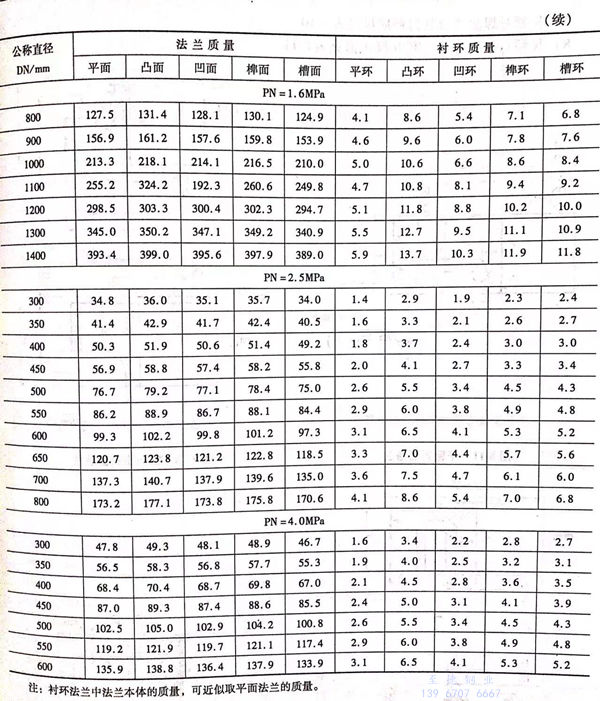

7. 乙型平焊法蘭與襯環質量見表8-8。
