一、管法蘭(lan)連(lian)接用(yong)緊固(gu)件長度計(ji)算計(ji)算公式
1. 用Class 標記(ji)的法蘭（美洲體(ti)系法蘭）
a. 平面法蘭和突面法蘭
螺栓長度：ι=2(C+ΔC)+m+z+Δι+t （適用于Class≤150的平面(mian)和突(tu)面(mian)法蘭）
螺柱長度：ι=2(C+ΔC)+2m+2z+Δι+t （適用于除Class≤300的突面法蘭）
螺(luo)柱長(chang)度：ι=2(C+ΔC)+2f+2m+2z+Δι+t （適用(yong)于Class≥600的突面法蘭）
b. 松套法蘭
螺栓長(chang)度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適用于Class≤150的(de)對焊環(huan)帶頸松套(tao)法蘭和翻邊環(huan)松套(tao)法蘭）
螺栓長度：ι=2(C+ΔC)+2F+m+z+Δι+t （適(shi)用(yong)于(yu)Class≤150的對焊環和平焊環板(ban)式(shi)松套法(fa)蘭(lan)）
螺柱長度(du)：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適用于所有對(dui)焊環帶頸(jing)松套法蘭）
螺(luo)柱長度(du)：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適(shi)用于所(suo)有對焊環和平(ping)焊環板式松套法蘭）
c. 凹凸面和榫槽(cao)面法蘭(lan)
螺柱長度(du)：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適(shi)用于所有(you)凹(ao)凸面(mian)和榫槽面(mian)法蘭）
d. 環連接面法蘭
螺栓長度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適用(yong)于所有環(huan)連接面(mian)法(fa)蘭）
2. 用PN標記的法(fa)蘭（歐(ou)洲體系法(fa)蘭）
a. 平(ping)面(mian)法蘭和突面(mian)法蘭
螺栓長度：ι=2(C+ΔC)+m+z+Δι+t （適(shi)用(yong)于PN≤16的(de)平(ping)面(mian)和(he)突面(mian)法蘭(lan)）
螺柱長度：ι=2(C+ΔC)+2m+2z+Δι+t （適(shi)用于(yu)所有的突面法(fa)蘭）
b. 松套法蘭
螺栓長度(du)：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適用(yong)于PN≤1.6的對焊環帶(dai)頸(jing)松套(tao)法(fa)蘭(lan)和翻邊(bian)環松套(tao)法(fa)蘭(lan)）
螺栓長度：ι=2(C+ΔC)+2F+m+z+Δι+t （適用于(yu)PN≤16的對焊(han)環(huan)和平焊(han)環(huan)板式松套法蘭）
螺柱(zhu)長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適用于所有對焊(han)環帶(dai)頸松套法蘭）
螺柱長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適用(yong)于所(suo)有對焊環和平(ping)焊環板(ban)式松套(tao)法蘭）
c. 凹凸面和(he)榫槽面法
螺柱長(chang)度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適(shi)用于所有(you)凹(ao)凸面和(he)榫槽面法(fa)蘭）
d. 環連接面法蘭
螺柱(zhu)長度(du)：ι=2(C+ΔC+E)+S+2m+2z+Δι （適用于所有環連接面法蘭(lan)）
式(shi)中：
ι--緊固件（六角頭螺(luo)栓、雙頭螺(luo)柱和全螺(luo)紋螺(luo)柱）長(chang)度（見圖(tu)10-6~圖(tu)10-8);
C-法蘭厚度(du)，數值按相應的(de)法蘭標準確定，單(dan)位為毫米（mm);
ΔC-法蘭厚度偏差，數值按相應的法蘭標準確定，單位為毫米（mm);
f-突(tu)面(mian)(mian)法蘭的突(tu)面(mian)(mian)高度，數值按(an)相應(ying)的法蘭標準確定(ding)，單(dan)位為毫(hao)米（mm);
f1、f2－凹凸面、榫槽面法蘭的凸面、榫面高度，數值按相應的法蘭標準確定，單位為毫米（mm);
F-對(dui)焊環和平焊環板式(shi)松套法蘭的焊環厚度，數值按相應的法蘭標準確定，單位為毫(hao)米(mi)（mm);
t2-對焊環帶頸松套法蘭的對焊環厚度，數值按用戶訂貨要求確定，單位為毫米（mm);
S2-翻邊環松套法蘭的翻邊環厚度，數值按相應的法蘭標準確定，單位為毫米（mm);
E-環連接面(mian)法蘭的(de)凸(tu)臺高度，數值按相(xiang)應的(de)法蘭標準確定(ding)，單位為毫米（mm);
S-環連(lian)接面法蘭(lan)間近似距(ju)離，數值按表10-11或(huo)表10-12(或(huo)相應(ying)的法蘭(lan)標準）確定，單位為毫米(mi)（mm);
m-螺母最大厚度，數值按表10-13確定，與螺栓配合時用m1,與螺柱配合時用m2,單位為毫米（mm);
z-緊固件倒角端長度(du)，數值(zhi)按表10-13確定(ding)，單位為毫米（mm);
Δι-螺(luo)栓或螺(luo)柱的長度(du)偏差(cha)，數值按表10-14 確定，單位為毫米（mm);
t-墊(dian)片厚度，一(yi)般取t=3mm.
二、管法蘭連接用緊固件長(chang)度技術有關(guan)參數
1. 法蘭厚度偏(pian)差應為正(zheng)值，其數值按相關標準的(de)規定。

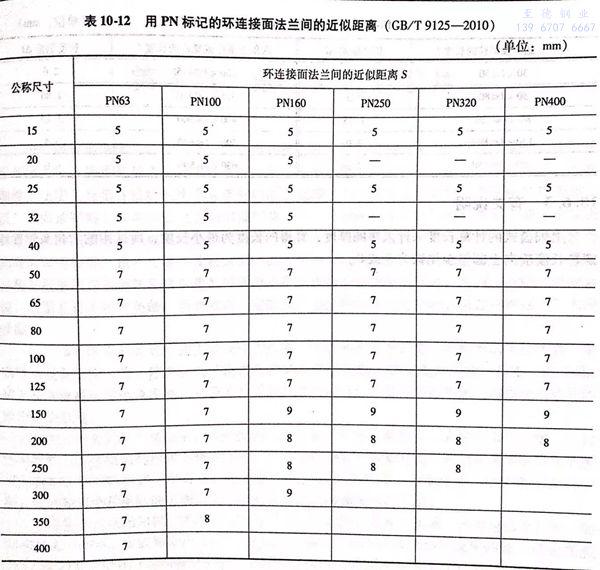

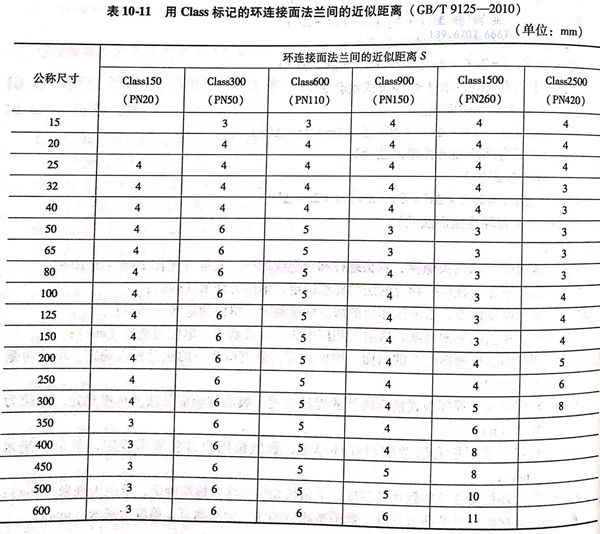

2. 環(huan)連(lian)接法蘭間的(de)近(jin)似距離見表10-11和表10-12.

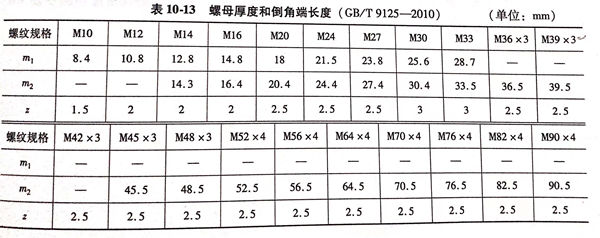

3. 螺母(mu)最(zui)大厚度(du)、緊固件倒角端長度(du)見表 10-13。

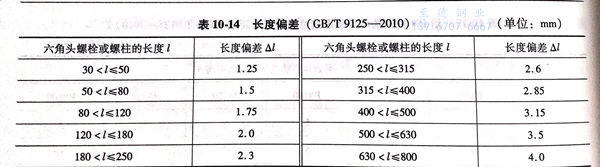

4. 六角螺(luo)栓或螺(luo)柱的長度偏差見表(biao) 10-14。
三、管法蘭(lan)連接用緊固件長度計算有關說明
上(shang)列(lie)公式的(de)計算長度(du)未計入(ru)墊圈厚度(du)，算得的(de)長度(du)為最小長度(du)，所(suo)選用的(de)六角頭螺栓或(huo)螺柱長度(du)應(ying)向上(shang)圓整至尾(wei)數為5或(huo)0。
