在高壓久久99國產精品久久99果凍傳媒:不銹鋼管道連接中，廣泛使用有孔及無孔透鏡墊密封結構。透鏡墊的密封面均為球面，與管道的錐形密封面相接觸，初始狀態為一環線。在預緊力作用下，透鏡墊在接觸處產生塑性變形，環線狀變成環帶狀，密封性能較好。由于接觸面是由球面和斜面自然形成，墊片易對中。透鏡墊片密封屬于強制密封，密封面為球面與錐面相接觸，易出現壓痕，零件的互換性較差。此外，久久99國產精品久久99果凍傳媒:墊片制造成(cheng)本較高，加工也較困難。
我國通用機械行業現行角式高壓閥門端法蘭，也多采用透鏡墊密封，其適用公稱壓力為16.0MPa~32.0MPa,公稱通徑為3~200mm,使用溫度為-30～200℃。
一、金屬透鏡(jing)墊(dian)型式(shi)與尺寸

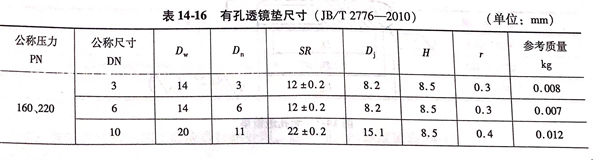

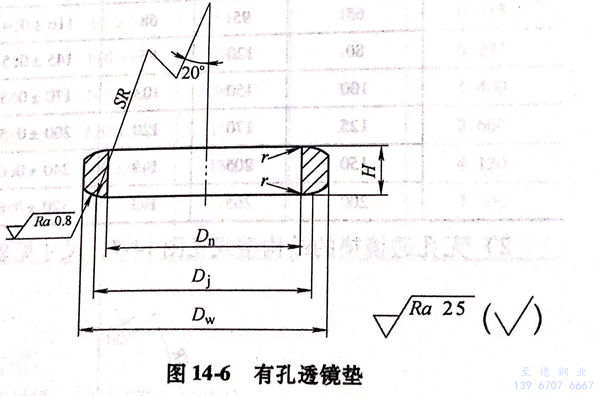

1. 有孔透鏡墊的結構型式見圖14-6,尺寸見表14-16。

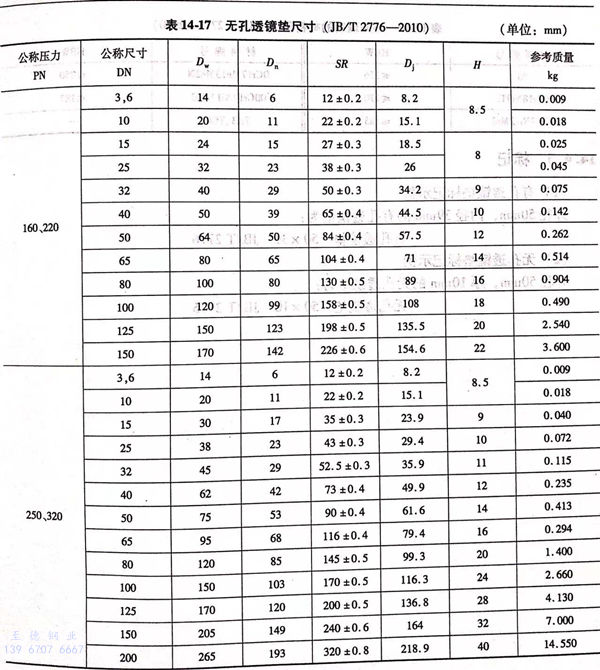

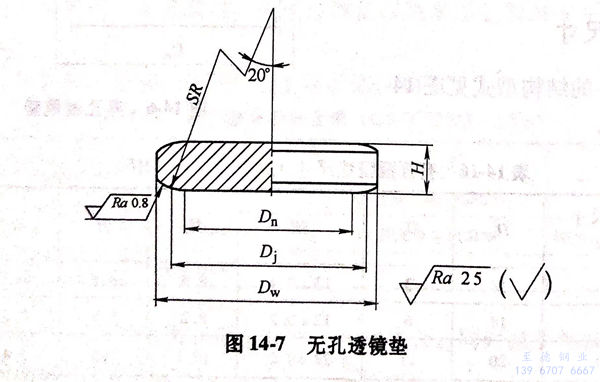

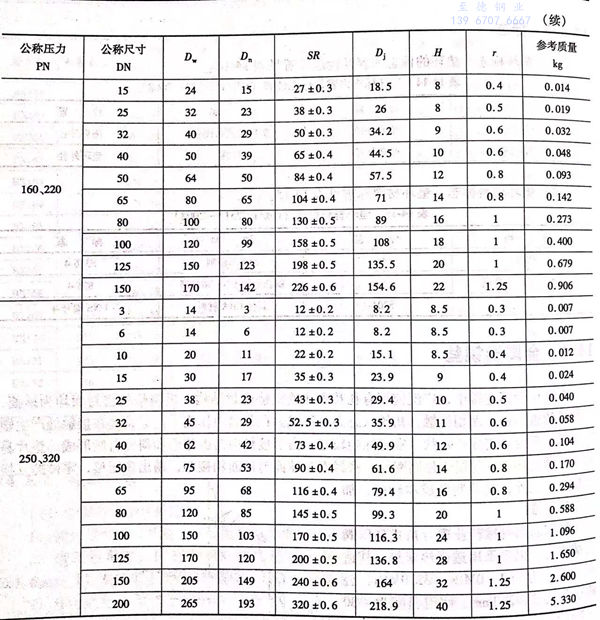

2. 無孔透鏡墊的結構(gou)型式見(jian)圖14-7,尺寸見(jian)表(biao)14-17。
二(er)、金屬透鏡墊技術(shu)要求

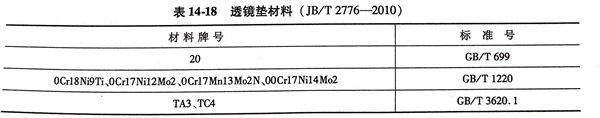

1. 透鏡墊材料可按表 14-18 的規(gui)定選用(yong)。

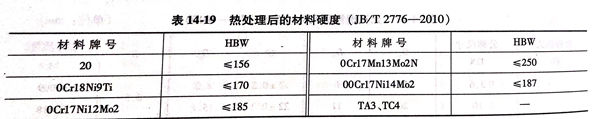

2. 透鏡(jing)墊材料經加工后(hou)應進行(xing)熱處理，熱處理后(hou)的硬(ying)度見表 14-19。
三、金屬透鏡墊標記(ji)
1. 有孔透(tou)鏡墊標記示例
外徑(jing)50mm,內(nei)徑(jing)39mm的有孔透鏡(jing)墊為： 有孔透鏡(jing)墊 50×39 JB/T 2776
2. 無孔透鏡墊(dian)標記示(shi)例
外徑50mm,厚10mm的無孔透(tou)鏡(jing)墊為：無孔透(tou)鏡(jing)墊 50×10 JB/T 2776
