我國(guo)石油(you)(you)(you)天(tian)然氣工業，鉆井和(he)采(cai)(cai)(cai)油(you)(you)(you)設備(bei)中的井口裝置和(he)采(cai)(cai)(cai)油(you)(you)(you)樹（采(cai)(cai)(cai)油(you)(you)(you)樹系指用于控制油(you)(you)(you)井生產的裝置總成，包(bao)(bao)括(kuo)(kuo)油(you)(you)(you)管(guan)頭異徑(jing)接(jie)(jie)(jie)頭、閥、三通(tong)(tong)、四通(tong)(tong)、頂(ding)部(bu)連(lian)接(jie)(jie)(jie)裝置和(he)裝于油(you)(you)(you)管(guan)頭最上部(bu)連(lian)接(jie)(jie)(jie)節流閥）采(cai)(cai)(cai)用6B型(xing)、6BX型(xing)及(ji)(ji)雙層(ceng)扇(shan)形法(fa)(fa)蘭(lan)(lan)(lan)(lan)，法(fa)(fa)蘭(lan)(lan)(lan)(lan)額定工作(zuo)壓(ya)力一(yi)共(gong)分(fen)6級：13.8MPa、20.7MPa、34.5MPa、69.0MPa、103.5MPa及(ji)(ji)138.0MPa.6B型(xing)法(fa)(fa)蘭(lan)(lan)(lan)(lan)包(bao)(bao)括(kuo)(kuo)整體(ti)法(fa)(fa)蘭(lan)(lan)(lan)(lan)、螺紋(wen)法(fa)(fa)蘭(lan)(lan)(lan)(lan)及(ji)(ji)對焊法(fa)(fa)蘭(lan)(lan)(lan)(lan)，其(qi)所采(cai)(cai)(cai)用的密(mi)(mi)(mi)封墊片(pian)為R型(xing)或RX型(xing)金(jin)屬環(huan)(huan)墊；6BX型(xing)法(fa)(fa)蘭(lan)(lan)(lan)(lan)包(bao)(bao)括(kuo)(kuo)整體(ti)法(fa)(fa)蘭(lan)(lan)(lan)(lan)、對焊法(fa)(fa)蘭(lan)(lan)(lan)(lan)及(ji)(ji)盲板法(fa)(fa)蘭(lan)(lan)(lan)(lan)，其(qi)所采(cai)(cai)(cai)用的密(mi)(mi)(mi)封墊片(pian)為BX型(xing)壓(ya)力自(zi)緊密(mi)(mi)(mi)封環(huan)(huan)墊；扇(shan)形法(fa)(fa)蘭(lan)(lan)(lan)(lan)用密(mi)(mi)(mi)墊片(pian)為RX型(xing)壓(ya)力自(zi)緊密(mi)(mi)(mi)封環(huan)(huan)墊。


  以上所述的法蘭及其墊片(pian)標準見 GB/T 22513-2008《石油天然氣工業鉆井和采油設備井口裝置和采油樹》。


一、型式與(yu)尺寸


1. R型

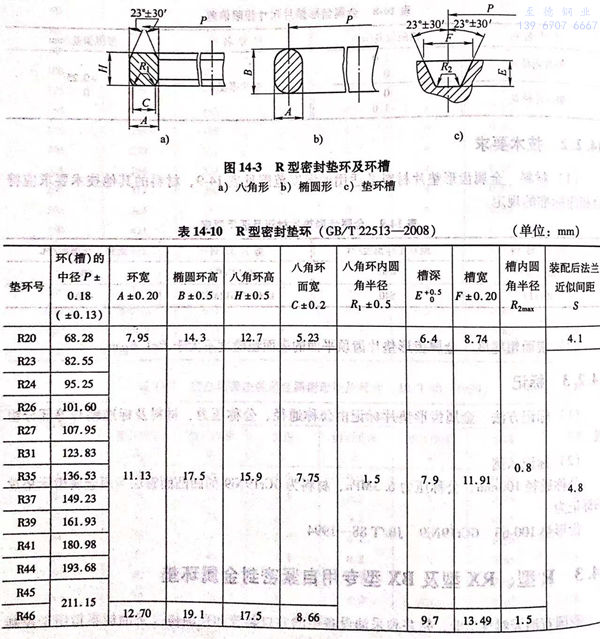

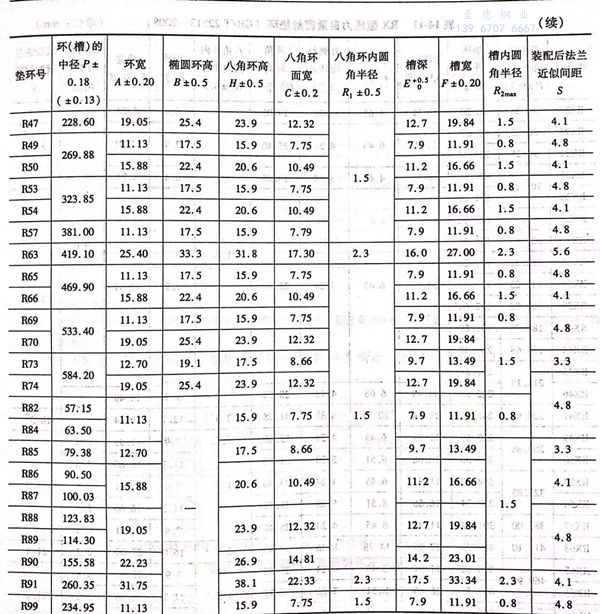

  R型密(mi)封墊環(huan)及(ji)環(huan)槽如圖14-3所示，尺寸見表14-10.



2. RX型

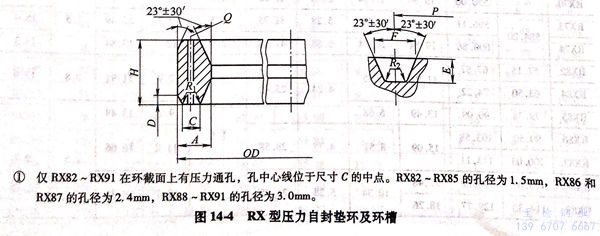

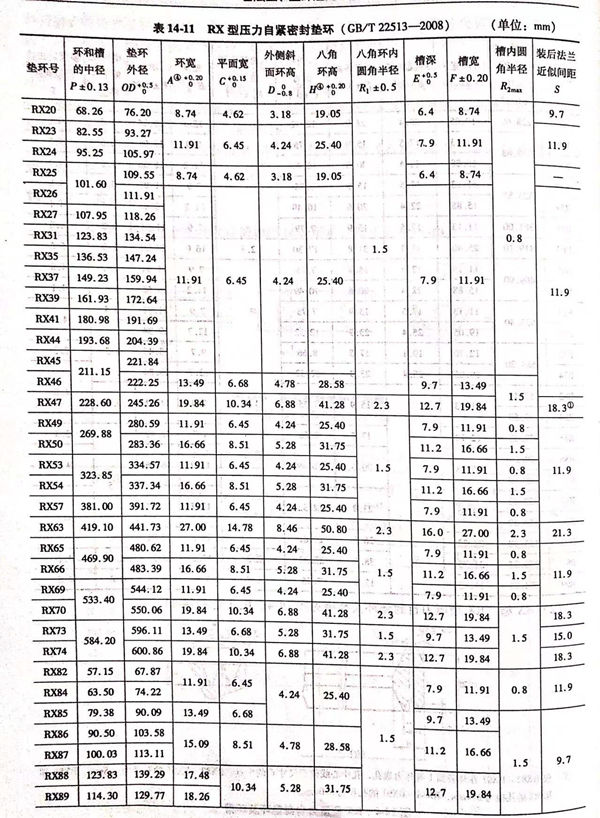

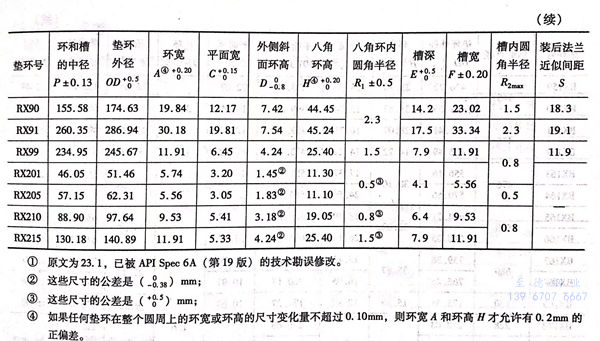

 RX 型壓力自封墊(dian)環及環槽(cao)見圖 14-4 ，尺寸(cun)見表 14-11。



3. BX型

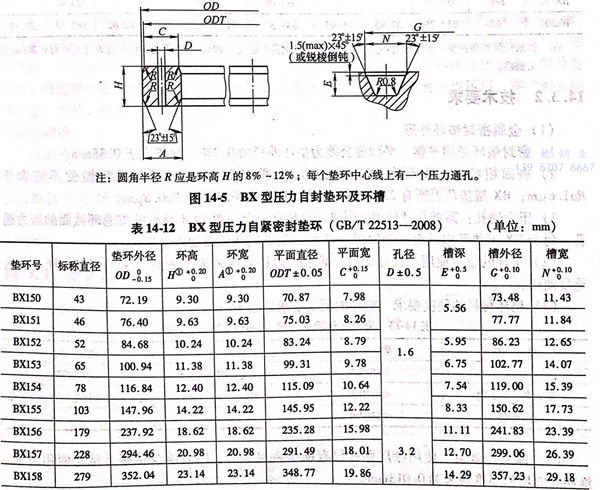

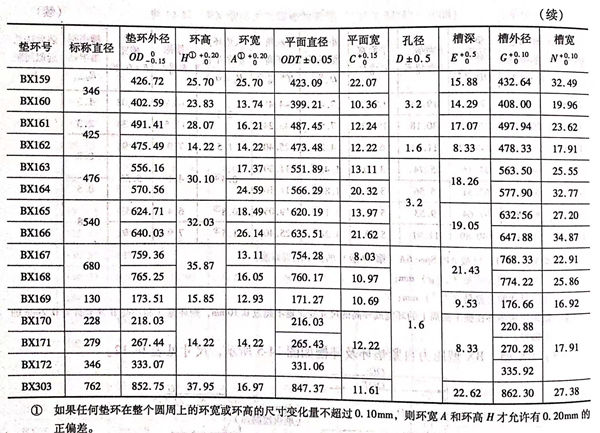

 BX 型壓力自(zi)緊墊環及環槽如圖 14-5 所示(shi)，尺寸(cun)見表 14-12。




二、技術要求


1. 金屬(shu)密封墊環(huan)外形


  a. 密封墊(dian)環必須平(ping)整，平(ping)面度公差為墊(dian)環外徑的(de)0.2%,且不大于0.38mm.


  b. 表面(mian)粗糙度(du)(du)：R型和RX型的墊環上(shang)所有(you)(you)23°表面(mian)，其(qi)表面(mian)粗糙度(du)(du)不(bu)應(ying)大(da)(da)于Ra1.6μm; BX型墊環上(shang)所有(you)(you)23°表面(mian)，其(qi)表面(mian)粗糙度(du)(du)不(bu)應(ying)大(da)(da)于Ra0.8μm.


  c. 壓力通(tong)孔(kong)：某(mou)些尺寸(cun)的(de)RX型墊環(huan)(huan)應具有(you)一(yi)個如(ru)圖14-4所(suo)示的(de)貫(guan)(guan)通(tong)環(huan)(huan)截(jie)面(mian)的(de)壓力通(tong)孔(kong)；每個BX型墊環(huan)(huan)應具有(you)一(yi)個如(ru)圖14-5所(suo)示的(de)貫(guan)(guan)通(tong)環(huan)(huan)截(jie)面(mian)的(de)壓力通(tong)孔(kong)。


2. 墊環的重復使(shi)用


  在環槽內(nei)，通(tong)過(guo)過(guo)盈量(liang)限制來(lai)形成密(mi)封關(guan)系的密(mi)封墊(dian)環，不應(ying)重復使用(yong)。

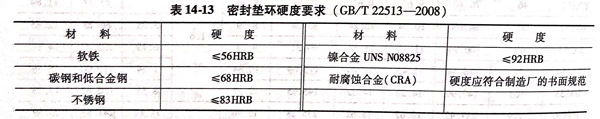

3. 墊環材料的硬度(du)要求


  墊(dian)環的硬度要求見表14-13.




4. 涂層(ceng)(ceng)和(he)鍍層(ceng)(ceng)


  使用(yong)涂層(ceng)和(he)鍍層(ceng)有助于密封接(jie)合，同時(shi)減少粘(zhan)接(jie)并(bing)延長(chang)使用(yong)壽命。涂層(ceng)和(he)鍍層(ceng)的厚度最大為0.013mm。


三、標(biao)志


1. 墊環(huan)標志

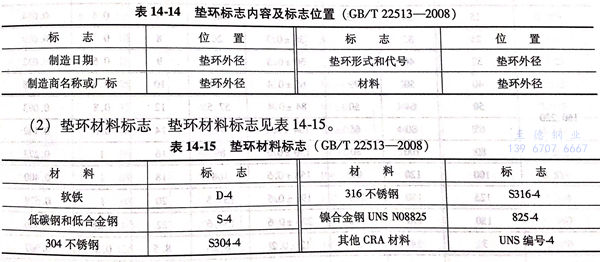

 墊環的標(biao)志內容及(ji)標(biao)志位(wei)置見表 14-14.




2. 墊環材料標志


  墊環材(cai)料標志見表 14-15
