金屬沖齒板柔性石墨復合墊片是由沖齒的金屬齒板或沖孔金屬芯板與柔性石墨粒子復合壓制而成的密封墊片，它通常由金屬沖齒板與柔性石墨板材復合成的柔性石墨復合增強板裁制成所需的形狀。這種墊片可制成帶不銹鋼或碳鋼內包邊或外包邊的形式。墊片的主要特點是：有良好的耐高、低溫，耐腐蝕，耐輻射等性能，強度高，能在高壓工況下使用，安裝時所需的預緊力比使用金屬墊片或金屬纏繞墊片的小。由于柔性石墨具有可塑性和良好的充填性，使用這種墊片時對相配法蘭密封面不需要進行精密加工，對法蘭密封面上制有“水線”的溝槽也能適應，相對來說比較經濟。


  金屬沖齒(chi)板柔(rou)性(xing)石(shi)墨復合墊片主要(yao)用于各種(zhong)管道、閥門、泵、壓力(li)容器、換熱器等法蘭(lan)連接(jie)處的密封(feng)部位。這種(zhong)墊片的使(shi)用溫(wen)度范(fan)圍為-200~800℃;最高(gao)使(shi)用壓力(li)為11.0MPa;最小(xiao)預緊比壓y=30MPa;墊片系(xi)數(shu)m=2.


一、型(xing)式、尺寸(cun)與(yu)公差


1. 墊片型式與代號

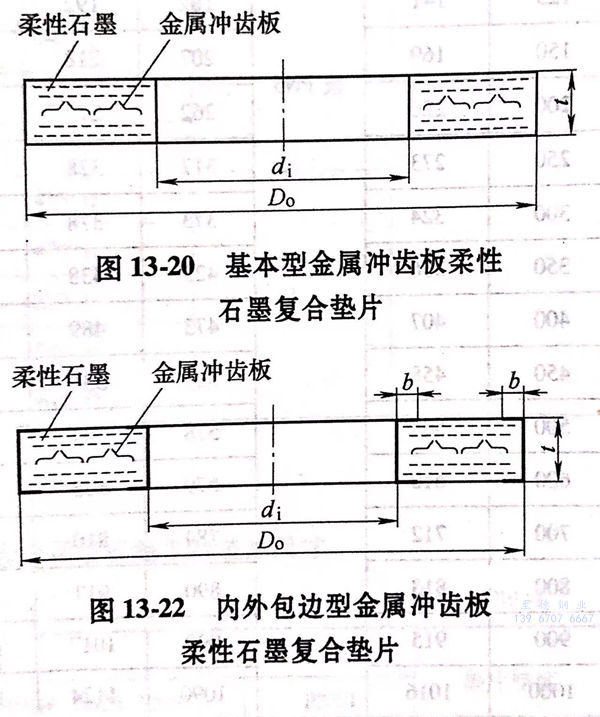

  a. 基本(ben)型金(jin)屬沖齒板柔性石墨復(fu)合墊片的形式如圖(tu)13-20所示，代號為A.


圖 20.jpg

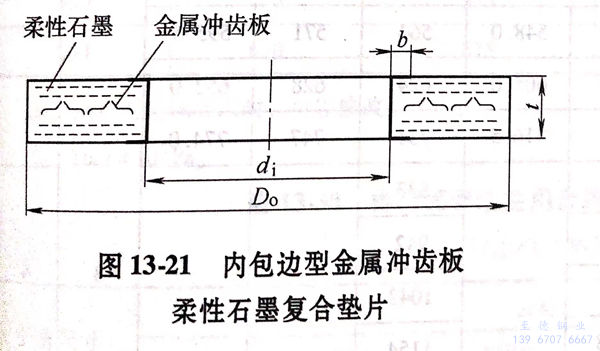

  b. 內包邊型金屬(shu)沖齒(chi)板柔(rou)性(xing)石(shi)墨復合(he)墊片(pian)的形式如圖13-21所示(shi)，代號(hao)為B。


圖 21.jpg

  c. 內外包(bao)邊型(xing)金(jin)屬沖齒板柔性石墨復合墊片的形式如圖13-22所示，代號為C。


  d. 與(yu)墊片相配合(he)的(de)法蘭密封(feng)面代號按GB/T9112-2010《鋼制管(guan)法蘭 類(lei)型與(yu)參數(shu)》的(de)規定(ding)。


2. 墊片尺寸

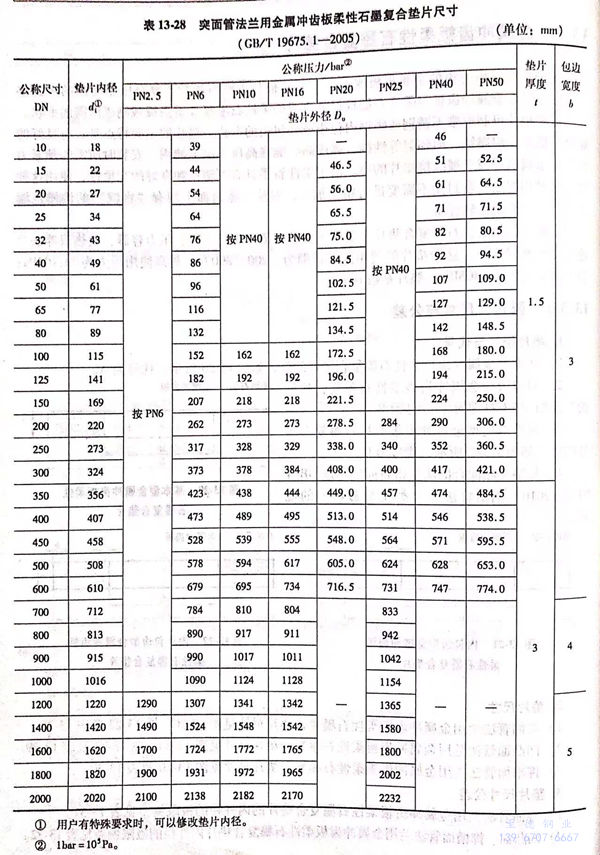

 a. 突面管法蘭用金屬沖齒板柔性石墨復合墊片尺寸見(jian)圖(tu)13-20~圖(tu)13-22及表13-28.

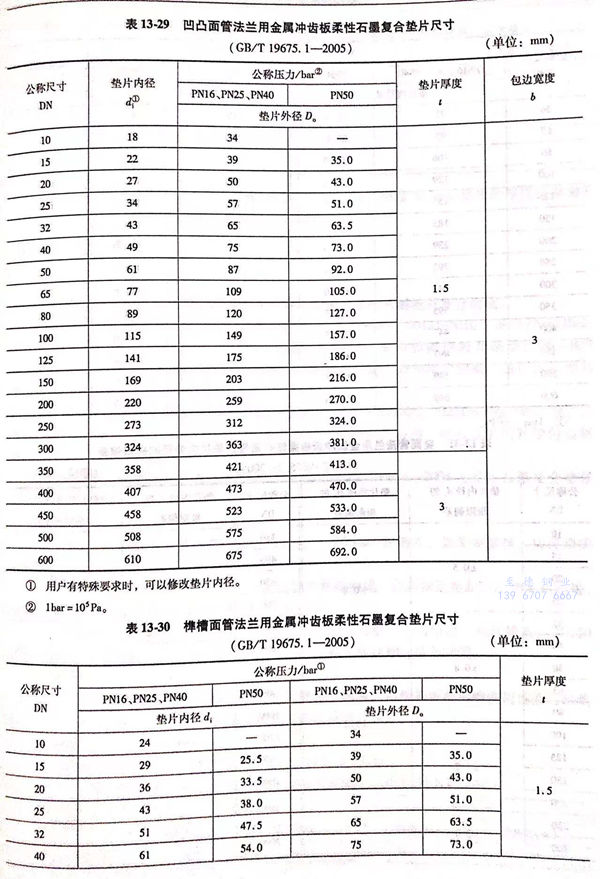

 b. 凹凸面管法蘭(lan)用(yong)金屬沖齒板(ban)柔性石墨(mo)復合墊片尺(chi)寸見圖13-20~圖13-22及表(biao)13-29.





 c. 榫槽面管法蘭用金(jin)屬沖齒板柔性石墨復合墊片尺寸見圖13-20及表13-30.


3. 墊片尺寸公(gong)差

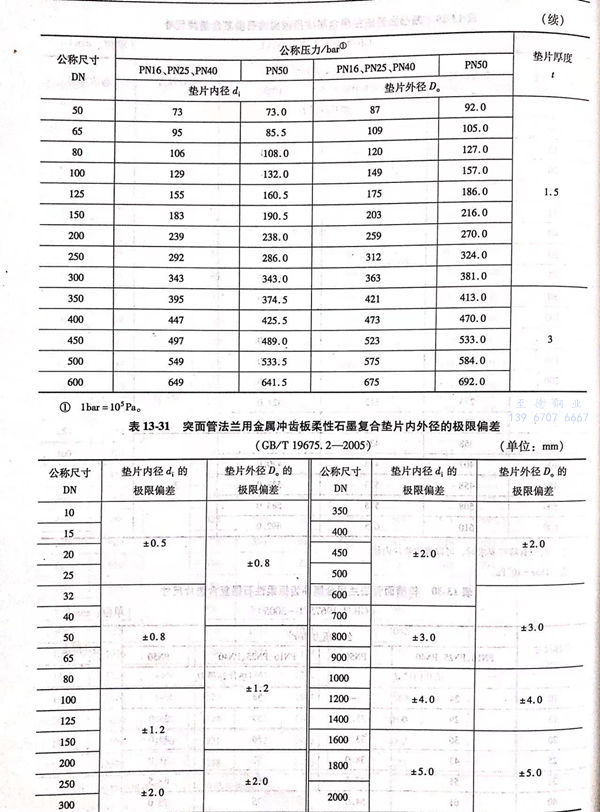

 a. 突面管法(fa)蘭用金(jin)屬(shu)沖齒板(ban)柔性石(shi)墨復合墊片的內外(wai)徑的極限偏差見表13-31.

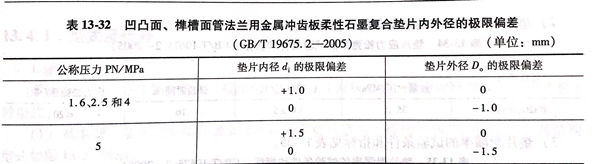

 b. 凹凸面、榫槽面管法蘭用金(jin)屬沖齒(chi)板(ban)柔性石墨(mo)復合(he)墊片內外徑的(de)極限偏(pian)差見表13-32.




 c. 厚(hou)度(du)為(wei)1.5mm墊片的厚(hou)度(du)極限(xian)(xian)偏差為(wei)±0.15mm;厚(hou)度(du)為(wei)3mm墊片的厚(hou)度(du)極限(xian)(xian)偏差為(wei)±0.20mm.同一墊片的厚(hou)度(du)差不應大于0.15mm.



二、技術要求(qiu)


1. 材料


a. 金屬沖(chong)齒板(ban)柔(rou)性(xing)石墨(mo)復合墊片由金屬沖(chong)齒板(ban)與柔(rou)性(xing)石墨(mo)板(ban)材復合而成。


b. 常用金屬沖齒板(ban)材料(liao)為(wei)低碳鋼和(he)0Cr18Ni9、00Cr19Ni10、0Cr17Ni12Mo2、00Cr17Ni14Mo2等。其性能應(ying)符(fu)合 GB/T 2520-2008《冷軋電鍍錫鋼板(ban)及鋼帶》和(he)GB/T3280-2007《不(bu)銹鋼冷軋鋼板(ban)和(he)鋼帶》等相應(ying)標準的(de)規定。經(jing)與用戶協商，也可(ke)以采用其他沖齒板(ban)材料(liao)。


c. 常用包邊材(cai)料(liao)為06Cr19Ni9、022Cr19Ni10、0Cr17Ni12Mo2、022Cr17Ni12Mo2等。其性能應符(fu)合GB/T 3280-2007等相應標準的規定。經與用戶協(xie)商(shang)，也可以采(cai)用其他包邊材(cai)料(liao)。


d. 金屬沖齒板柔(rou)性(xing)石(shi)墨(mo)復合(he)(he)板材的性(xing)能應(ying)符合(he)(he)JB/T 6628-2008《柔(rou)性(xing)石(shi)墨(mo)復合(he)(he)增強（板）墊》的規定。


2. 制造(zao)


 a. 墊片(pian)(pian)應由整張復合(he)板(ban)切割(ge)制成。外徑大于1000mm的墊片(pian)(pian)，如需要拼接，應征得需方同意(yi)。



 b. 厚(hou)度3mm的(de)墊(dian)片(pian)(pian)可(ke)由厚(hou)度1.5mm的(de)墊(dian)片(pian)(pian)粘(zhan)貼而成，但應(ying)保證粘(zhan)貼后的(de)墊(dian)片(pian)(pian)在運(yun)輸、儲存和安裝使用過程中(zhong)不發生(sheng)分層和錯位現象。



 c. 墊片(pian)包邊應平(ping)整，公稱尺(chi)寸小于(yu)或等于(yu)DN150的墊片(pian)，內(nei)(nei)包邊不(bu)(bu)允許接(jie)頭(tou)；DN150以(yi)上的墊片(pian)，內(nei)(nei)包邊只允許有一個接(jie)頭(tou)。焊(han)點不(bu)(bu)應有未熔合和過熔等缺(que)陷。


3. 外觀


墊片表面應(ying)(ying)平整、無翹曲變形，不允許(xu)有(you)裂(lie)紋、褶皺、劃傷等可(ke)能影響使用性(xing)能的(de)缺陷存(cun)在。邊緣切割應(ying)(ying)整齊，金屬沖齒板與柔性(xing)石墨層應(ying)(ying)結(jie)合良好。


4. 性能(neng)

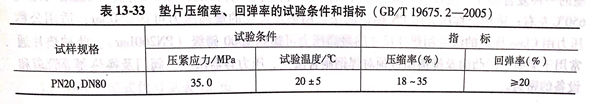

 a. 墊(dian)片的(de)壓(ya)縮率(lv)和(he)回彈(dan)率(lv)的(de)試驗條件(jian)和(he)指標見表13-33.



 b. 墊(dian)片應(ying)力(li)松(song)弛率的試驗條件和指標見表(biao) 13-34。



 c. 墊片泄漏率的試驗(yan)條件和指標(biao)見表(biao) 13-35。




三、標記(ji)

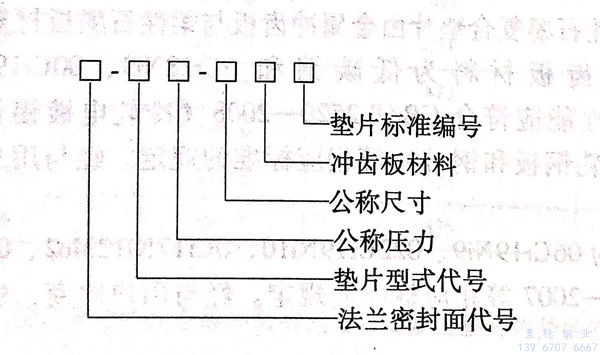

1. 標記方法


雜 4.jpg


2. 標記示例


 a. PN10,DN100,金屬沖齒板(ban)材(cai)料為06Cr19Ni9的突面管法蘭(lan)用內(nei)外包邊型柔性石(shi)墨(mo)復合墊片，標記為：RF-C PN10-DN100 06Cr19Ni9 GB/T 19675.1-2005


 b. PN25,DN200,金(jin)屬沖齒板材料為06Cr19Ni9的凹凸面(mian)管法蘭用內包邊型(xing)柔性(xing)石墨復合墊片，標記(ji)為：MF-B PN25-DN200 06Cr19Ni9 GB/T 19675.1-2005


 c. PN50,DN300,金(jin)屬沖齒板材料為(wei)06Cr19Ni9的榫槽(cao)面管(guan)法蘭用基本型柔性石墨復合(he)墊片，標(biao)記為(wei)：TG-A PN50-DN300 06Cr19Ni9 GB/T 19675.1-2005
