022Cr11Ti鋼是一種超低碳的鐵素體不銹鋼(gang)，具有良好的成形性、經濟性、耐蝕性、抗氧化性等綜合性能，斷續高溫使用溫度為815℃，連續使用溫度為675℃。


  022Cr11Ti鋼的開始熱加工溫度為(wei)1100～1150℃，卷取溫度約600℃，熱軋(ya)帶坯在(zai)罩式爐內退火(huo)(huo)工藝為(wei)（830～870℃）x8h，冷軋(ya)帶的退火(huo)(huo)溫度控制在(zai)（860±10）℃。退火(huo)(huo)后的力學(xue)性(xing)能(neng)見表(biao)9.26。

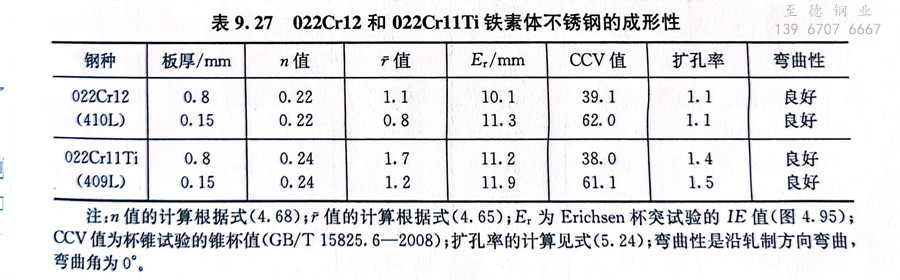

  022Cr11Ti鋼由于低(di)的(de)(de)碳、氮含(han)量(liang)又加入鈦，鋼板平(ping)行(xing)面｛111｝較(jiao)發達，因此值(zhi)較(jiao)高，深(shen)拉伸(shen)性能(neng)較(jiao)好(hao)，當(dang)鈦的(de)(de)加入量(liang)為C＋N的(de)(de)10倍以(yi)上時(shi)可得到高的(de)(de)r值(zhi)。022Cr11Ti鋼還具有較(jiao)好(hao)的(de)(de)脹(zhang)(zhang)形(xing)(xing)(xing)性。脹(zhang)(zhang)形(xing)(xing)(xing)性是以(yi)形(xing)(xing)(xing)變強(qiang)化(hua)指數n為指標的(de)(de)（式（4.68）），置換式固溶元素(su)(su)和(he)間隙式固溶元素(su)(su)對(dui)n值(zhi)均有不(bu)利影響（表4.14）。022Cr11Ti鋼中的(de)(de)鉻元素(su)(su)和(he)碳、氮的(de)(de)含(han)量(liang)均低(di)并加入微量(liang)的(de)(de)鈦，因此具有良好(hao)的(de)(de)脹(zhang)(zhang)形(xing)(xing)(xing)性。表9.27為022Cr12和(he)022Cr11Ti鐵(tie)素(su)(su)體(ti)不(bu)銹(xiu)鋼的(de)(de)成(cheng)形(xing)(xing)(xing)性對(dui)比。


表 27.jpg


  022Cr11Ti鋼有(you)良好的焊(han)接性，可采(cai)用各種方法焊(han)接，焊(han)接時輸入(ru)的熱量應該小些，避免(mian)晶粒(li)過分(fen)長大(da)。


  022Cr11Ti鋼(gang)(gang)廣泛用(yong)于(yu)汽車排氣(qi)系統中，如消音器(qi)、尾氣(qi)管、觸媒轉(zhuan)換器(qi)殼體(ti)等(deng)(deng)。煤氣(qi)燃燒噴(pen)嘴等(deng)(deng)需深拉伸成(cheng)形部件也大量采用(yong)022Cr11Ti鋼(gang)(gang)。
