022Cr18Ti 不銹鋼的耐蝕性優于10Cr17鋼，鋼中單獨加入鈦或鈮，焊接性和冷成形性有所改善，抗晶間腐蝕性較好，其塑性、韌性也有所改善。該鋼存在475℃脆性問題，其使用溫度應低于300℃。

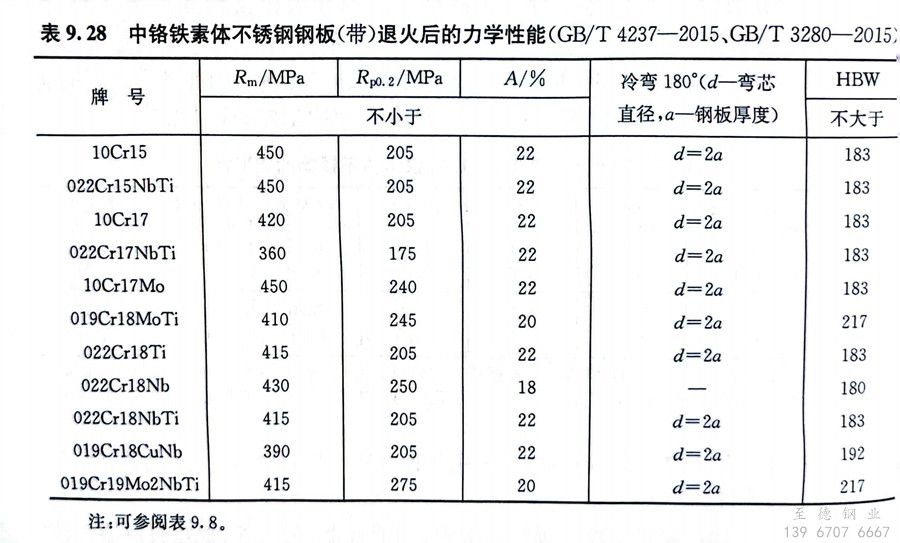

  022Cr18Ti 不銹鋼的(de)開(kai)始熱(re)加工溫(wen)(wen)度(du)為1050～1150℃，終止溫(wen)(wen)度(du)為705～790℃，空冷(leng)。該鋼熱(re)軋帶(dai)在(zai)罩式(shi)爐內(nei)退火(huo)，退火(huo)溫(wen)(wen)度(du)為825～875℃，時間不小于8h；冷(leng)軋帶(dai)在(zai)連續退火(huo)爐中退火(huo)，溫(wen)(wen)度(du)控制(zhi)在(zai)850～860℃，退火(huo)后的(de)力學性(xing)能見表9.28。

  022Cr18Ti 不(bu)銹鋼適于制造生產硝酸、氨酸等要求耐氧化(hua)酸的容器和管道設備，可以(yi)部分代替18Cr-8Ni奧氏體不(bu)銹鋼，也可用(yong)于建筑(zhu)內外裝飾、車輛部件、廚房(fang)用(yong)具(ju)、餐具(ju)等。
