008Cr27Mo 鋼是一種高鉻的鐵(tie)素(su)體不銹鋼，鋼中的碳、氮含量降至極低。該鋼具有耐點蝕(shi)和抗應力腐蝕的能力，并具有軟磁性。


008Cr27Mo 鋼的(de)開始熱加工(gong)溫度(du)(du)(du)為(wei)1040～1120℃，終止溫度(du)(du)(du)為(wei)705～790℃，快冷，退(tui)火溫度(du)(du)(du)為(wei)900～1050℃，退(tui)火后的(de)力學性能(neng)見表9.32。

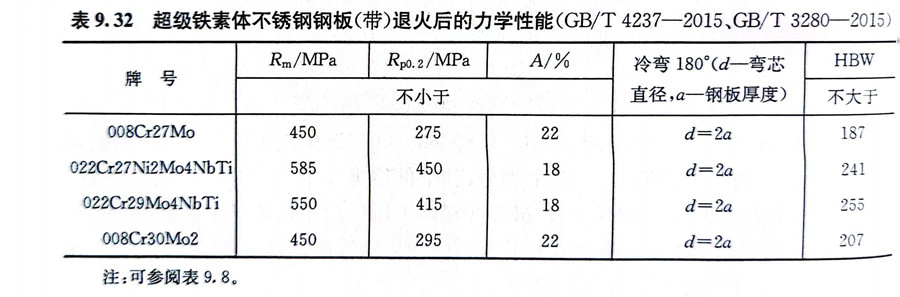

表 32.jpg

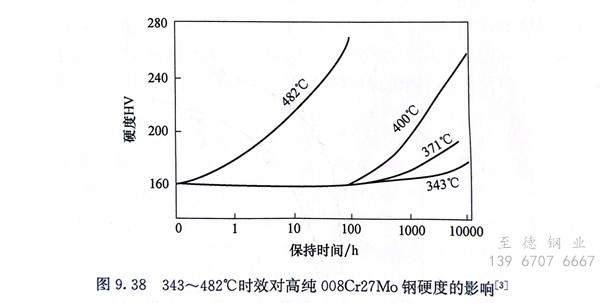

 008Cr27Mo 鋼與Cr-Ni奧氏體鋼相比，屈服(fu)強度較高，伸長率較低。008Cr27Mo鋼加入(ru)了0.75％～1.25％Mo，基體組織(zhi)沒有明顯(xian)的(de)變化(hua)(hua)，只是由于加鉬后會出現(xian)碳(tan)化(hua)(hua)物(wu)(wu)MoC、Mo2C等，淬(cui)火加熱時這些化(hua)(hua)合物(wu)(wu)溶解在鐵素體中，經過時效（回火）后以(yi)彌散(san)的(de)細粒(li)狀(zhuang)析出，從而使鋼獲得強化(hua)(hua)，如圖(tu)9.38所示。該鋼仍存在475℃脆(cui)性(xing)，長期使用的(de)最高溫(wen)度不得超(chao)過300℃。

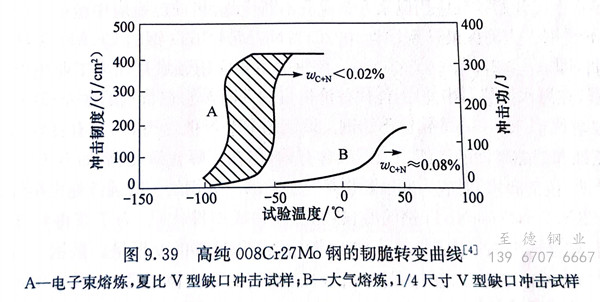

  圖9.39顯示高(gao)純的(de)(de)008Cr27Mo鋼(gang)有較(jiao)高(gao)的(de)(de)沖擊韌(ren)(ren)性和低(di)的(de)(de)韌(ren)(ren)脆(cui)轉變(bian)溫(wen)(wen)度(du)(du)，但其韌(ren)(ren)脆(cui)轉變(bian)溫(wen)(wen)度(du)(du)仍受材料尺(chi)寸和冷卻速率的(de)(de)影響(xiang)，這是由于鐵素體不(bu)銹鋼(gang)中碳、氮(dan)溶解度(du)(du)極(ji)低(di)，極(ji)易析出(chu)所(suo)致。圖9.40為(wei)不(bu)同厚度(du)(du)板(ban)(ban)材的(de)(de)韌(ren)(ren)脆(cui)轉變(bian)溫(wen)(wen)度(du)(du)曲線。008Cr27Mo鋼(gang)在工程(cheng)上(shang)的(de)(de)應用，板(ban)(ban)厚以不(bu)超過6mm為(wei)宜。008Cr27Mo鋼(gang)的(de)(de)板(ban)(ban)材冷成形性與022Cr12鋼(gang)相近，可以焊(han)接(jie)。




  高純的008Cr27Mo 鋼有優異的應力腐蝕斷裂性能，特別是在氯化物和含氧化劑的NaOH溶液中更為突出。


  008Cr27Mo 鋼耐點蝕和耐縫隙腐蝕的能力優于022Cr17Ni12Mo2奧氏體不銹鋼，但由于鉬含量較低，不適用于耐海水腐蝕的一些場合。該鋼還具有優異的耐晶間腐蝕性能。


  008Cr27Mo 鋼用于制造與(yu)乙酸、乳酸等有機酸有關的設備，以及(ji)制造苛性(xing)堿設備等。
