銅在奧氏(shi)體不銹(xiu)鋼的作用是顯著降低其冷作硬化傾向，提高冷加工成形性能。銅與鉬配合可以進一步提高奧氏體不銹鋼在還原性介質中的耐蝕性。在奧氏體中，銅的加入量在1％～4％時對鋼的組織沒有明顯影響。
奧氏體不銹(xiu)鋼中，在一(yi)定銅含量范圍內(nei)，隨(sui)銅含量的增加，鋼的強度隨(sui)之下降(jiang)，塑性(xing)提高，應變強化指數(shu)n值下降(jiang)。在銅含量達(da)到3％～4％時，n值達(da)到一(yi)個最低的穩定值。

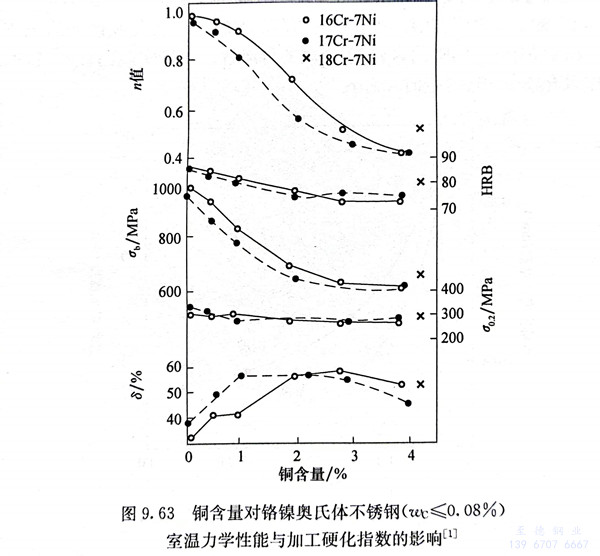

圖9.63為銅含量對鉻鎳(nie)奧氏體不(bu)銹鋼(gang)（wc≤0.08％）室溫力學性(xing)能(neng)與加(jia)工硬化指數的(de)(de)影響。固溶銅的(de)(de)增(zeng)(zeng)(zeng)(zeng)加(jia)使鋼(gang)的(de)(de)強度下降而塑性(xing)提高的(de)(de)原因是(shi)：銅能(neng)顯著地增(zeng)(zeng)(zeng)(zeng)加(jia)鉻鎳(nie)奧氏體不(bu)銹鋼(gang)的(de)(de)層錯(cuo)能(neng)并能(neng)穩定奧氏體組織，層錯(cuo)能(neng)的(de)(de)增(zeng)(zeng)(zeng)(zeng)加(jia)阻礙(ai)了(le)不(bu)全位錯(cuo)的(de)(de)形成(cheng)，有利于位錯(cuo)的(de)(de)交叉滑(hua)移，防止(zhi)了(le)位錯(cuo)的(de)(de)堆積，提高了(le)材(cai)料的(de)(de)塑性(xing)。銅含量的(de)(de)增(zeng)(zeng)(zeng)(zeng)加(jia)還抑制(zhi)拉伸試驗過程中形變(bian)誘導α相的(de)(de)形成(cheng)和應變(bian)強化。
一般來說，奧氏體不銹鋼n值較大，這是由于在加工過程中形變誘導α'相形成。銅的加入抑制了形變誘導α'相的形成，從而降低n值。
有些奧氏體不銹鋼（303、304不銹鋼等）存在冷加工壓縮開裂傾向，銅的加入可以改善其冷成形性。
銅(tong)顯著降低(di)鋼的熱加工性，在奧(ao)氏(shi)體不(bu)銹鋼中鎳含量(liang)較低(di)時(shi)更為明顯，因(yin)而(er)在鋼中銅(tong)含量(liang)較高時(shi)，鎳含量(liang)也應相應提高。
銅能顯著提高奧氏體不銹鋼對硫酸、磷酸等還原性介質的耐蝕性，當用銅和鉬復合合金化時，效果更為突出。國內研究銅的作用機制的結果表明，銅的加入加速了不銹鋼中鉬的溶解，形成MoO2-4，強烈促使不銹鋼中鉻的鈍化及鉻向表面膜中富集，導致鋼的耐蝕性提高。
在諸(zhu)如硝酸等氧化性(xing)介質(zhi)中，銅的(de)(de)加入并不(bu)降(jiang)低鋼的(de)(de)耐蝕性(xing)，但會降(jiang)低鉻鎳奧氏(shi)體不(bu)銹(xiu)鋼的(de)(de)耐點蝕和(he)應力腐(fu)蝕的(de)(de)性(xing)能。
