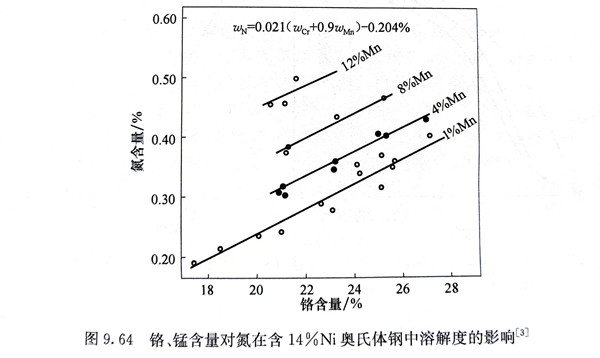

在鉻鎳奧氏體不銹鋼中，錳含量一般不超過2％，生產中多控制在1.5％左右。在之后發展的節鎳不銹鋼中，錳成為重要的合金元素，其主要作用是與氮和一定數量的鎳形成穩定的奧氏體。一些Cr-Mn-Ni-N型奧氏體不銹鋼已被許多國家列入各自的不銹鋼標準中。無鎳的Cr-Mn-N不銹鋼只在一定范圍內使用。近期出現的高氮奧氏體不銹鋼，為了提高氮的溶解度，已出現高錳含量（5％～10％）的鉻鎳奧氏體不銹鋼。圖9.64為鉻、錳含量對氮在含14％Ni奧氏體鋼溶解度的影響。

 錳含(han)量小于2％時，其(qi)含(han)量的變(bian)化對常用鉻鎳不銹(xiu)鋼(gang)的組織，包(bao)括(kuo)奧氏體的穩定性(xing)，沒有(you)明顯(xian)的影響。

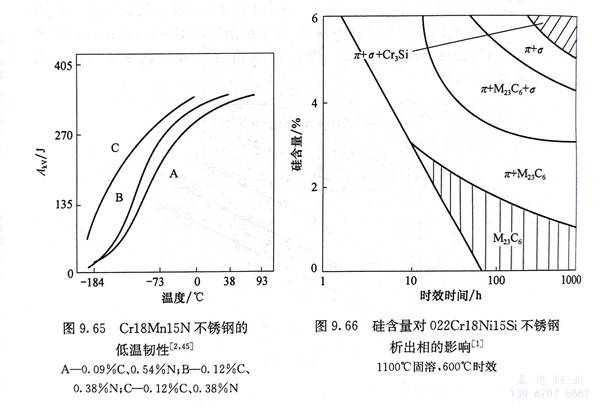

鉻鎳(nie)(nie)奧(ao)(ao)氏體(ti)不(bu)銹(xiu)(xiu)鋼(gang)的(de)強度隨錳(meng)(meng)含量的(de)增加(jia)而(er)提高。無鎳(nie)(nie)的(de)Cr-Mn-N奧(ao)(ao)氏體(ti)不(bu)銹(xiu)(xiu)鋼(gang)在低溫時(shi)(shi)會出現韌(ren)(ren)脆(cui)轉變溫度，如圖9.65所(suo)示(shi)，這與鉻鎳(nie)(nie)奧(ao)(ao)氏體(ti)鋼(gang)有(you)顯著差別，而(er)Cr-Mn-N鋼(gang)有(you)鎳(nie)(nie)存在時(shi)(shi)，其(qi)低溫韌(ren)(ren)性有(you)明顯改(gai)善（圖9.60）。這表明，僅有(you)錳(meng)(meng)和(he)氮而(er)無鎳(nie)(nie)無法(fa)獲得鉻鎳(nie)(nie)奧(ao)(ao)氏體(ti)不(bu)銹(xiu)(xiu)鋼(gang)所(suo)具(ju)有(you)的(de)優良(liang)低溫韌(ren)(ren)性。

 錳(meng)可(ke)以(yi)改善鉻鎳奧氏體不銹(xiu)鋼(gang)的(de)(de)(de)熱塑性，錳(meng)含量為1.5％時已有(you)(you)明顯的(de)(de)(de)效果。錳(meng)與硫(liu)(liu)有(you)(you)較(jiao)強(qiang)的(de)(de)(de)親和(he)力(li)，形(xing)成MnS，有(you)(you)利于消除(chu)鋼(gang)中的(de)(de)(de)殘余硫(liu)(liu)的(de)(de)(de)有(you)(you)害作用，但(dan)MnS的(de)(de)(de)形(xing)成常導致鉻鎳奧氏體不銹(xiu)鋼(gang)耐氯化物點蝕(shi)(shi)和(he)縫隙(xi)腐(fu)蝕(shi)(shi)能力(li)的(de)(de)(de)下降。鋼(gang)中的(de)(de)(de)硫(liu)(liu)降低到一定程度，錳(meng)的(de)(de)(de)不利影響基本可(ke)以(yi)消除(chu)。
