06Cr19Ni10N 不銹鋼和022Cr19Ni10N 不銹(xiu)鋼均是在其各自不含氮的鋼的基礎上發展起來的，保留了各自相應不含氮鋼種的耐蝕性能特點。氮的加入提高了強度和加工硬化傾向，而塑韌性仍維持在高的水平。氮的加入還改善了某些方面的耐蝕性，特別是耐點蝕、縫隙腐蝕和晶間腐蝕性能。

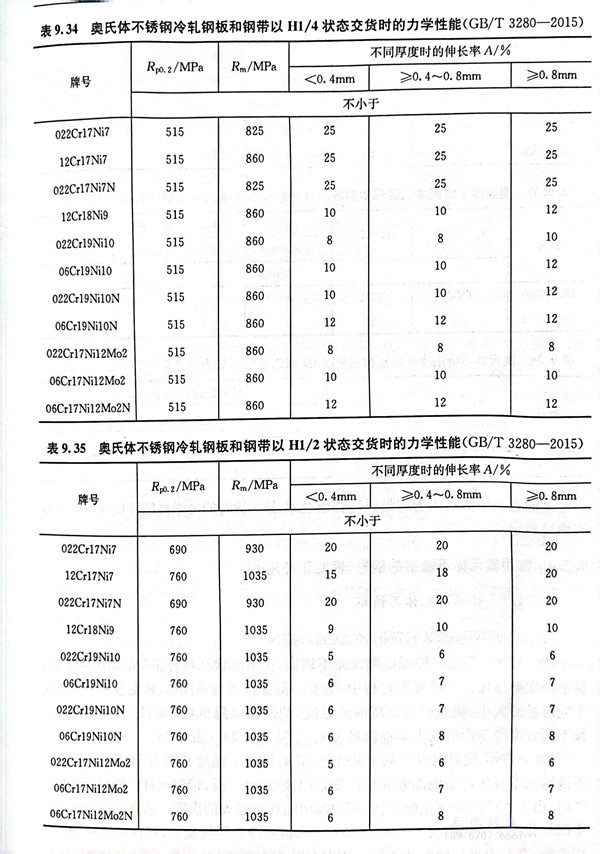

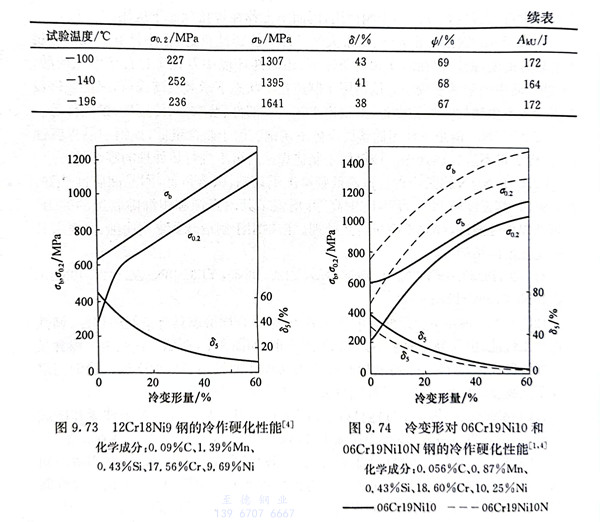

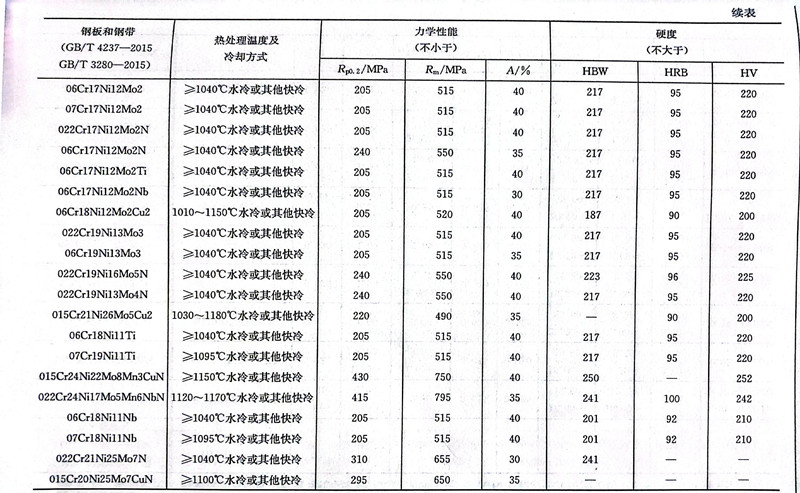

  06Cr19Ni10N 不(bu)銹鋼和(he)022Cr19Ni10N 不(bu)銹鋼固溶態及(ji)冷變形H1/4和(he)H1/2狀態的(de)力學性(xing)能(neng)見表(biao)(biao)9.12、表(biao)(biao)9.34及(ji)表(biao)(biao)9.35。圖9.74所示為冷變形對(dui)06Cr19Ni10N鋼力學性(xing)能(neng)的(de)影響，并(bing)與不(bu)含(han)氮(dan)的(de)06Cr19Ni10鋼進行的(de)對(dui)比。適宜(yi)的(de)固溶處理(li)溫度為1010～1120℃，水冷，細、薄件可以(yi)(yi)空冷，焊(han)接性(xing)能(neng)與相應的(de)不(bu)含(han)氮(dan)鋼一(yi)樣良好。022Cr19Ni10N鋼焊(han)后無需熱處理(li)。06Cr19Ni10N鋼由于碳含(han)量較(jiao)高，在(zai)經過焊(han)接或在(zai)450～900℃加(jia)熱后，會出現鉻碳化(hua)物沿(yan)晶界的(de)沉淀(dian)，其耐(nai)蝕性(xing)特別是(shi)耐(nai)晶間腐蝕性(xing)能(neng)將明顯下(xia)降。因此，對(dui)于經受敏化(hua)的(de)材(cai)料(liao)應再(zai)經固溶處理(li)以(yi)(yi)恢復其耐(nai)蝕性(xing)。對(dui)于焊(han)接設備和(he)構件，推(tui)薦采(cai)用(yong)超低(di)碳的(de)022Cr19Ni10N鋼。

  06Cr19Ni10N 不銹鋼(gang)和022Cr19Ni10N 不銹鋼(gang)的(de)熱(re)(re)加(jia)工性良好，與不含(han)氮鋼(gang)相比，變形(xing)抗力稍大；各種冷(leng)成(cheng)形(xing)加(jia)工容易(yi)進行(xing)，與不含(han)氮鋼(gang)基(ji)本相同(tong)，只(zhi)是變形(xing)抗力稍大。以冷(leng)加(jia)工態供應(ying)產(chan)品的(de)消除應(ying)力退火工藝(yi)為250～450℃加(jia)熱(re)(re)，保溫2～4h。這類含(han)氮鋼(gang)可(ke)應(ying)用于各相應(ying)不含(han)氮鋼(gang)的(de)應(ying)用場合，同(tong)時可(ke)承受更重的(de)負荷，因此(ci)可(ke)減少材料消耗。

 至德鋼業，我(wo)們根據您(nin)的實際需求(qiu)，給出參考建(jian)議，為您(nin)提供高(gao)性價比的不銹鋼管道及配(pei)件。
