12Cr21Ni5Ti 雙相鋼是在蘇聯開發的一種雙相不(bu)銹鋼10X21H5T的基礎上，經我國研制后，于1975年納入標準的。該鋼是為了節約鎳，代替1Cr18Ni9Ti鋼（舊牌號）而設計的，比后者有更高的強度。該鋼有良好的工藝性能，可以制成薄板、厚板、型材、鋼管、鋼絲等。

  該鋼(gang)的(de)冷(leng)、熱加(jia)工(gong)性能(neng)均良好，熱加(jia)工(gong)溫(wen)度范圍為1050～800℃，有好的(de)熱塑性。由于(yu)鋼(gang)的(de)屈服強度較高，其(qi)深沖(chong)性能(neng)較奧氏(shi)體鋼(gang)稍差。

  該(gai)鋼(gang)的(de)固溶處(chu)理溫(wen)度(du)為1000～1080℃，水冷或(huo)空冷。經950～1050℃固溶處(chu)理后，鋼(gang)中的(de)α相含量(liang)為55％～70％，提高(gao)淬火溫(wen)度(du)使α相增(zeng)多。當(dang)鋼(gang)中的(de)γ相含量(liang)不低于20％～25％時仍(reng)為細(xi)晶組織，只(zhi)有當(dang)γ相消失(shi)后，晶粒才會粗化。

  在(zai)400～500℃長(chang)期保溫時(shi)效(xiao)會因高鉻(ge)鐵素體(ti)(ti)的(de)分解而導致脆化(hua)；600～750℃短時(shi)時(shi)效(xiao)后的(de)塑性(xing)下降則是由(you)于碳化(hua)物的(de)析出(chu)而使(shi)奧氏體(ti)(ti)發生馬氏體(ti)(ti)轉(zhuan)變的(de)結果；650～700℃長(chang)期時(shi)效(xiao)（100～1000h）出(chu)現的(de)脆化(hua)是σ相的(de)形成所致。

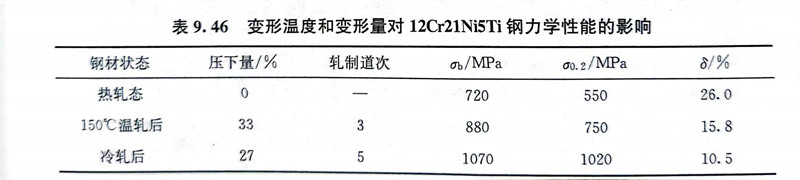

  12Cr21Ni5Ti 雙相(xiang)鋼中的(de)y相(xiang)是(shi)亞穩定的(de)，即使小的(de)冷變形(xing)(xing)量(liang)也會發(fa)生γ→a轉變，但是(shi)加(jia)熱到150℃即可抑制這種轉變，因(yin)此采用溫(wen)軋(ya)工藝可以(yi)提(ti)高(gao)軋(ya)制變形(xing)(xing)量(liang)。變形(xing)(xing)溫(wen)度和變形(xing)(xing)量(liang)對12Cr21Ni5Ti 雙相(xiang)鋼的(de)力學性能(neng)的(de)影(ying)響(xiang)見(jian)表(biao)9.46，可以(yi)看出(chu)，150℃的(de)溫(wen)軋(ya)可以(yi)抑制馬氏(shi)體的(de)轉變，降低因(yin)冷作(zuo)硬化而提(ti)高(gao)了的(de)鋼的(de)強度，從而可以(yi)提(ti)高(gao)每一道次(ci)的(de)壓下量(liang)。

  12Cr21Ni5Ti 雙(shuang)相(xiang)鋼(gang)(gang)在氧(yang)化性酸和有機(ji)酸中有很好的耐(nai)蝕(shi)性，可以(yi)代替(ti)1Cr18Ni9Ti鋼(gang)(gang)使用，因(yin)為鋼(gang)(gang)中含有穩定(ding)化元素鈦(tai)，無晶(jing)間(jian)腐蝕(shi)傾向。12Cr21Ni5Ti 雙(shuang)相(xiang)鋼(gang)(gang)的焊接性能良好。

  12Cr21Ni5Ti 雙相(xiang)鋼可用做焊接結構件(jian)使用，可用于化(hua)工、食品及其他工業(ye)領域中(zhong)不超過350℃的(de)條件(jian)下，具有很好的(de)抗晶(jing)間腐(fu)蝕和(he)應(ying)力腐(fu)蝕性能。該(gai)鋼還用來制(zhi)造既耐氧化(hua)性酸腐(fu)蝕，又(you)要(yao)求(qiu)有較高(gao)強度的(de)設備(bei)和(he)部件(jian)，在(zai)航空工業(ye)上用于制(zhi)造航空發(fa)(fa)動機殼(ke)體和(he)火箭發(fa)(fa)動機燃燒(shao)室外壁。
