022Cr25Ni7Mo4N 雙相鋼即瑞典的SAF 2507鋼，主要用于苛刻的介質中，尤其是含氯的環境，如海水等。

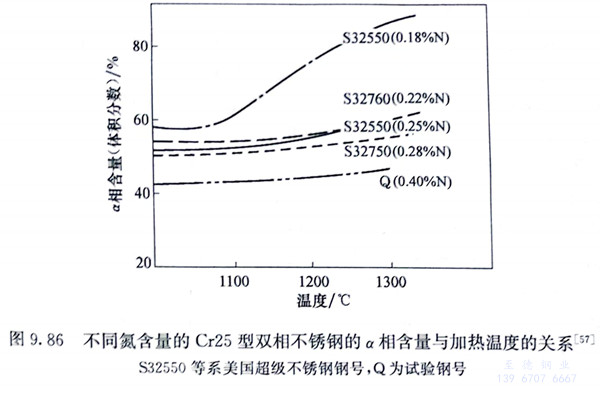

 022Cr25Ni7Mo4N 雙相(xiang)鋼經固溶處理后，鋼中的y相呈島狀分布于α相的基體上，α／γ約為50／50，固溶溫度在1050℃以上時，兩相的比例逐漸改變。由圖9.86可以看出，氮元素更能有效地穩定兩相組織，含高氮的鋼的α相隨溫度的升高增長很緩慢，這對焊接HAZ有重要意義。

 022Cr25Ni7Mo4N 雙相(xiang)鋼時效時有兩個脆性區：600～900℃區間，由于σ、X、Cr₂N、R等相存在而脆化；低于500℃的475℃脆化區。根據SAF 2507鋼的CCT曲線，在1060℃固溶后析出1％的σ相的臨界冷卻速率為0.4℃／s。

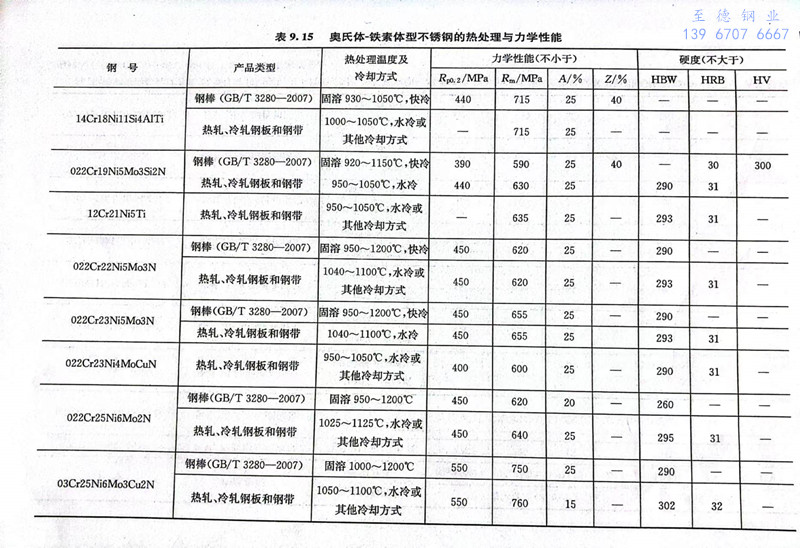

 022Cr25Ni7Mo4N 雙相(xiang)鋼的耐點蝕指數PREN16＝42.5，而UR52N＋鋼的PREN16＝39.7，因而該鋼是雙相(xiang)不(bu)銹鋼中耐點蝕和耐縫隙腐蝕最好的鋼。在高壓釜含氧約8ppm氯化物溶液中，該鋼具有比高鉬的904L不(bu)銹(xiu)鋼(gang)（015Cr21Ni26Mo5Cu2）奧氏體不銹鋼更高的應力腐蝕抗力。該鋼的碳含量低，一般控制在0.015％時，組織中未發現有碳化物的析出，敏化問題可以忽略。該鋼在一些有機酸和無機酸中具有良好的耐均勻腐蝕性。該鋼固溶處理后有較高的硬度（≤310HBW，表9.15），較高硬度和高耐腐蝕性的良好結合使該鋼在帶有高磨損性固體顆粒的流動性介質或者是在高流速的介質中，有良好的耐磨損腐蝕性能。

 該鋼可(ke)焊性好，可(ke)用(yong)多種方法焊接，可(ke)冷(leng)(leng)成形后焊接，如冷(leng)(leng)彎(wan)，一般變形量(liang)(liang)不超過20％，不需(xu)要進(jin)行隨后的(de)熱處(chu)理，但(dan)在苛(ke)刻的(de)介質中或(huo)冷(leng)(leng)變形量(liang)(liang)較大(da)時(shi)，還是要進(jin)行1050～1120℃加熱，隨后空冷(leng)(leng)或(huo)水冷(leng)(leng)處(chu)理。

 該鋼用(yong)于含氯(lv)化物的苛刻(ke)介質，如煉油廠(chang)的海水熱交換(huan)器、海底輸送(song)管道、船用(yong)螺旋推進(jin)器等要求高載荷又耐海水腐蝕或其他(ta)含氯(lv)介質腐蝕的部件。
