07Cr12Ni4Mn5Mo3Al（亦稱69111）是我國在20世紀70年代(dai)為(wei)滿足宇航工業的(de)需要而開發出的(de)一種節鎳(nie)(nie)型半(ban)奧氏(shi)體沉淀硬(ying)化不(bu)銹鋼，鋼中加入5％的(de)錳(meng)代(dai)替部分鎳(nie)(nie)。該鋼的(de)高溫(wen)(wen)塑性(xing)良好，可在850～1120℃溫(wen)(wen)度區間進(jin)行加工。

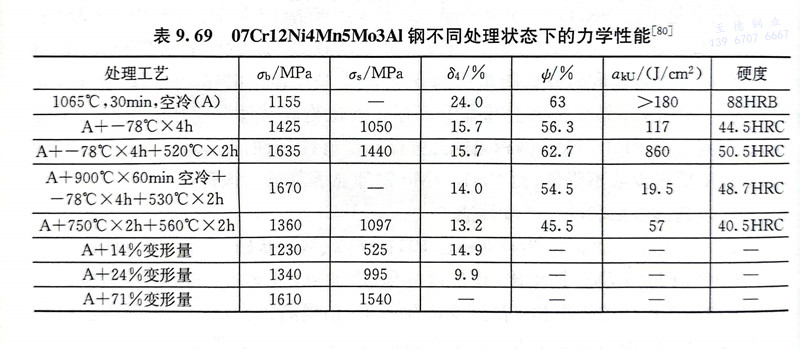

  07Cr12Ni4Mn5Mo3Al 不(bu)銹(xiu)鋼適(shi)宜(yi)的固溶(rong)溫(wen)度為1050℃，固溶(rong)狀(zhuang)態中的δ相為5％～10％，M，點約(yue)為-10℃。表9.69為07Cr12Ni4Mn5Mo3Al 不(bu)銹(xiu)鋼不(bu)同處理狀(zhuang)態下(xia)的力(li)學性能。

  07Cr12Ni4Mn5Mo3Al 不(bu)銹(xiu)鋼經(jing)1050℃固(gu)(gu)溶，-70℃冷(leng)處(chu)理后(hou)的(de)組(zu)織為(wei)馬(ma)氏(shi)體、δ相(xiang)和(he)(he)(he)殘(can)余奧(ao)氏(shi)體。該鋼400～600℃時(shi)(shi)效(xiao)(xiao)2h，在(zai)馬(ma)氏(shi)體中(zhong)(zhong)(zhong)析出(chu)點(dian)(dian)狀(zhuang)和(he)(he)(he)片狀(zhuang)沉淀物，而在(zai)8相(xiang)中(zhong)(zhong)(zhong)析出(chu)的(de)片狀(zhuang)沉淀物要比(bi)馬(ma)氏(shi)體中(zhong)(zhong)(zhong)沉淀物尺(chi)寸粗(cu)大(da)。TEM分析證明，片狀(zhuang)相(xiang)為(wei)J相(xiang)，點(dian)(dian)狀(zhuang)相(xiang)為(wei)（Ni，Mn）Al化合物，530℃時(shi)(shi)效(xiao)(xiao)出(chu)現硬度峰(feng)值(zhi)。時(shi)(shi)效(xiao)(xiao)反(fan)應是(shi)在(zai)馬(ma)氏(shi)體和(he)(he)(he)δ相(xiang)中(zhong)(zhong)(zhong)進行的(de)，530℃時(shi)(shi)效(xiao)(xiao)6h，組(zu)織中(zhong)(zhong)(zhong)出(chu)現逆轉變奧(ao)氏(shi)體。J相(xiang)是(shi)由純Fe層和(he)(he)(he)純Cr層交替組(zu)成的(de)一種新相(xiang)。07Cr12Ni4Mn5Mo3Al 不(bu)銹(xiu)鋼在(zai)固(gu)(gu)溶狀(zhuang)態下(xia)(xia)具有(you)良好的(de)加工成形性(xing)能和(he)(he)(he)焊(han)接性(xing)能。經(jing)過適量的(de)冷(leng)變形、冷(leng)處(chu)理和(he)(he)(he)時(shi)(shi)效(xiao)(xiao)處(chu)理后(hou)，可獲得超(chao)高強度，適合于制造350℃以下(xia)(xia)工作(zuo)的(de)飛行器構件、彈性(xing)元件等。
