一(yi)、工(gong)業(ye)管道設計文件(jian)及簽署

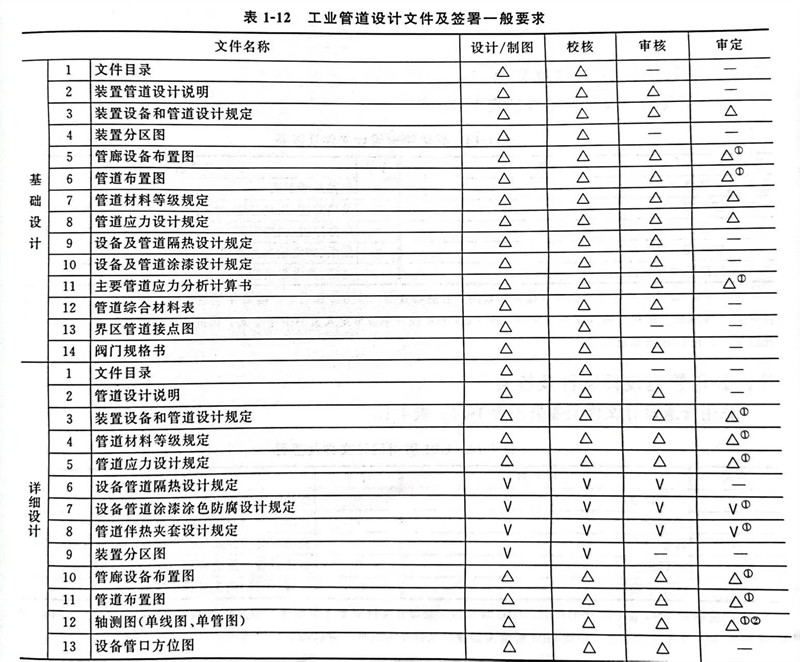

  壓力管(guan)(guan)道(dao)專(zhuan)業設(she)(she)計(ji)文(wen)件(jian)及簽(qian)(qian)署要(yao)(yao)(yao)求(qiu)(qiu)見(jian)國(guo)家和行業標準規定，各設(she)(she)計(ji)單(dan)位(wei)可能不(bu)同。根(gen)據(ju)規范要(yao)(yao)(yao)求(qiu)(qiu)，文(wen)件(jian)目錄(lu)和管(guan)(guan)道(dao)布置圖需要(yao)(yao)(yao)蓋設(she)(she)計(ji)單(dan)位(wei)壓力管(guan)(guan)道(dao)印章。工業管(guan)(guan)道(dao)設(she)(she)計(ji)文(wen)件(jian)及簽(qian)(qian)署一般要(yao)(yao)(yao)求(qiu)(qiu)見(jian)表1-12。筆者考(kao)察了國(guo)外一些(xie)設(she)(she)計(ji)單(dan)位(wei)的(de)壓力管(guan)(guan)道(dao)設(she)(she)計(ji)文(wen)件(jian)及簽(qian)(qian)署要(yao)(yao)(yao)求(qiu)(qiu)，為了保(bao)證設(she)(she)計(ji)質量，對壓力管(guan)(guan)道(dao)設(she)(she)計(ji)文(wen)件(jian)的(de)深度及多級簽(qian)(qian)署要(yao)(yao)(yao)求(qiu)(qiu)均非常嚴格(ge)，例(li)如，有的(de)國(guo)外設(she)(she)計(ji)單(dan)位(wei)要(yao)(yao)(yao)求(qiu)(qiu)三維模型(xing)抽出的(de)重(zhong)要(yao)(yao)(yao)管(guan)(guan)線軸測圖至少4級校審簽(qian)(qian)署。

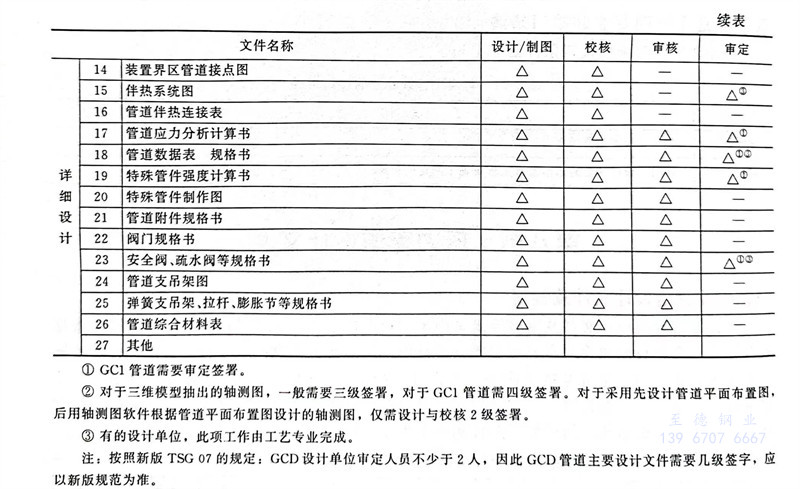

    ①. GC1管道需要審定簽署。

    ②. 對(dui)于三(san)維模型抽出的軸測(ce)(ce)圖(tu)(tu)，一般需(xu)要三(san)級簽署(shu)(shu)，對(dui)于GC1管(guan)道需(xu)四級簽署(shu)(shu)。對(dui)于采用先設計管(guan)道平面布(bu)置圖(tu)(tu)，后用軸測(ce)(ce)圖(tu)(tu)軟件根據(ju)管(guan)道平面布(bu)置圖(tu)(tu)設計的軸測(ce)(ce)圖(tu)(tu)，僅(jin)需(xu)設計與校核2級簽署(shu)(shu)。

    ③. 有的(de)設計(ji)單位，此項(xiang)工作(zuo)由工藝專業完(wan)成。

    注：按照新(xin)版TSG 07的規定(ding)：GCD設計單位審定(ding)人員不(bu)少于2人，因此GCD管道主要設計文件需要幾級簽字(zi)，應(ying)以新(xin)版規范為準(zhun)。



二、長輸管道設計文件及簽署

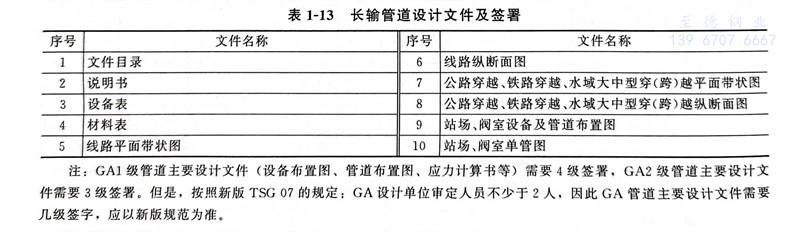

  長(chang)輸管道設計(ji)文件及簽署見表1-13。




  注：GA1級(ji)管道(dao)主要(yao)(yao)(yao)(yao)設(she)(she)計(ji)文(wen)件（設(she)(she)備布置圖、管道(dao)布置圖、應力(li)計(ji)算書等）需要(yao)(yao)(yao)(yao)4級(ji)簽署，GA2級(ji)管道(dao)主要(yao)(yao)(yao)(yao)設(she)(she)計(ji)文(wen)件需要(yao)(yao)(yao)(yao)3級(ji)簽署。但(dan)是，按照(zhao)新版TSG07的規(gui)定：GA設(she)(she)計(ji)單位審(shen)定人員(yuan)不少于2人，因此GA管道(dao)主要(yao)(yao)(yao)(yao)設(she)(she)計(ji)文(wen)件需要(yao)(yao)(yao)(yao)幾級(ji)簽字，應以新版規(gui)范為準。



三、公用管道設計文(wen)件及簽署

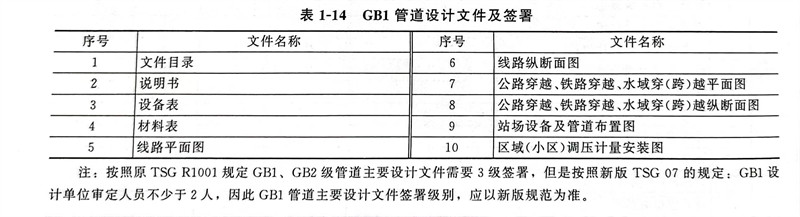

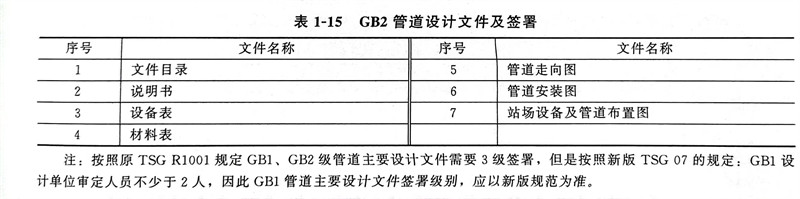

 公用管(guan)道(dao)設(she)計(ji)文件及簽署見表(biao)(biao)1-14、表(biao)(biao)1-15。


    注：按(an)照(zhao)原TSG R1001規定GB1、GB2級(ji)管道主(zhu)要設計文(wen)件需要3級(ji)簽署，但(dan)是按(an)照(zhao)新版TSG07的(de)規定：GB1設計單(dan)位審定人員(yuan)不少于(yu)2人，因此GB1管道主(zhu)要設計文(wen)件簽署級(ji)別，應以新版規范(fan)為準。

    注：按照(zhao)原TSG R1001規定(ding)GB1、GB2級(ji)管(guan)道(dao)主(zhu)要設(she)計文件需要3級(ji)簽署(shu)，但是按照(zhao)新(xin)版TSG 07的規定(ding)：GB1設(she)計單(dan)位審定(ding)人員不少于2人，因此GB1管(guan)道(dao)主(zhu)要設(she)計文件簽署(shu)級(ji)別，應(ying)以新(xin)版規范為準。
