一(yi)、基本概況
通鋼磐石鋼管(guan)ф108mm精密(mi)軋(ya)管(guan)機(ji)(ji)組，2006年3月建(jian)成投產，原(yuan)設(she)計(ji)產能7萬噸／年，現已(yi)達到(dao)10萬噸／年。產品(pin)(pin)主(zhu)(zhu)要以(yi)中厚壁(bi)管(guan)為主(zhu)(zhu)，兼顧D／S大于28的(de)薄壁(bi)管(guan)產品(pin)(pin)，最薄規格(ge)可(ke)(ke)(ke)生產φ159mmx4.5mm的(de)結構(gou)及流(liu)體(ti)管(guan)產品(pin)(pin)；該機(ji)(ji)組主(zhu)(zhu)要設(she)備由(you)太(tai)原(yuan)通澤(ze)設(she)計(ji)制造(zao)，包括立(li)式(shi)(shi)穿孔機(ji)(ji)、精密(mi)軋(ya)管(guan)機(ji)(ji)、12架三輥定徑機(ji)(ji)、矯直(zhi)機(ji)(ji)等，軋(ya)管(guan)機(ji)(ji)由(you)濟南重工設(she)計(ji)制造(zao)，導盤(pan)裝配機(ji)(ji)構(gou)被設(she)計(ji)成既(ji)可(ke)(ke)(ke)以(yi)裝配導盤(pan)也可(ke)(ke)(ke)以(yi)裝配 導板的(de)結構(gou)形式(shi)(shi)，可(ke)(ke)(ke)根據生產的(de)產品(pin)(pin)規格(ge)或采用導盤(pan)或采用導板。
二、產品規(gui)格(ge)及品種
以(yi)下為產品規格范圍。
外徑：φ73.02~168.3mm;
壁厚：4~30mm;
長度：6~12.5m。

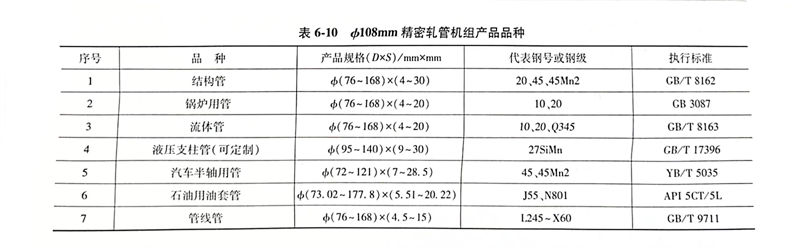

按照該機組以主(zhu)要(yao)品種(zhong)(zhong)中(zhong)厚壁為主(zhu)，適合(he)小(xiao)批量(liang)多(duo)品種(zhong)(zhong)的生(sheng)產工(gong)藝特點，主(zhu)要(yao)生(sheng)產品種(zhong)(zhong)包(bao)括結(jie)構(gou)管(guan)、低中(zhong)壓鍋爐管(guan)、流體管(guan)、液(ye)壓支柱管(guan)、汽車半軸管(guan)、石(shi)油(you)用油(you)、套管(guan)、管(guan)線管(guan)，見表6-10所示。
三、工(gong)藝流程
原料剪斷→加(jia)熱→穿孔→軋管(guan)→高壓水除鱗→定徑→冷卻→矯直→吹(chui)灰→切頭尾(wei)→渦(wo)流探傷（超聲(sheng)）→水壓→人工檢查→噴(pen)標→包裝(zhuang)→檢斤→交庫。
四、φ108mm機組生(sheng)產工藝及(ji)設備特點
1. 原料(liao)采用熱軋圓管坯及連鑄坯
主要管(guan)坯(pi)規(gui)格有ф110mm、Φ120mm、ф130mm、φ140mm、φ150mm、φ160mm、φ180mm，采用多坯(pi)型適用于多規(gui)格靈活生(sheng)產，利用環形加熱(re)(re)爐(lu)進(jin)行管(guan)坯(pi)的加熱(re)(re)，加熱(re)(re)溫(wen)度均勻穩定燒損低，使(shi)金屬(shu)損耗降低大大降低產品成本。
2. 采用(yong)立式錐形穿孔機
a. 可減少了作用在管坯上的周(zhou)向剪(jian)切力，有(you)利于(yu)減少內外表面(mian)缺陷；
b. 穿孔效(xiao)率高。穿孔出口速度可(ke)達0.9m／s，穿孔周期(qi)短(duan)，產量高；
c. 毛管的同心度和壁(bi)厚(hou)精度高。毛管壁(bi)厚(hou)不均度可在8％以下(xia)；
d. 可(ke)實現大(da)延伸、大(da)擴(kuo)(kuo)徑量穿孔。延伸系數可(ke)達(da)4～5，擴(kuo)(kuo)徑量可(ke)達(da)20％～30％，有利于擴(kuo)(kuo)大(da)產品規(gui)格(ge)；
e. 送(song)進(jin)角(jiao)8°～12°電動無(wu)極調整(zheng)及15°的輾軋角(jiao)，實現了根(gen)據材質及工藝要求進(jin)行自由轉(zhuan)換。
3. 采(cai)用精密軋(ya)管機(ji)
a. 采用限動循環芯棒軋制(zhi)(zhi)，提高壁厚控制(zhi)(zhi)精度及內表面質量；
b. 采用集中減壁新型軋(ya)輥(gun)設計理念(nian)，使軋(ya)機最大減壁量(liang)可(ke)以(yi)達到(dao)(dao)5mm，而且壁厚精度可(ke)以(yi)達到(dao)(dao)±7％以(yi)內；
c. 導盤裝(zhuang)配(pei)機構被設計成(cheng)(cheng)既可(ke)(ke)(ke)以裝(zhuang)配(pei)導盤又可(ke)(ke)(ke)以裝(zhuang)配(pei)導板的結構，暨軋(ya)制薄(bo)壁管(guan)時采用軋(ya)輥與導板構成(cheng)(cheng)的孔型模式，以減少金屬被擠(ji)入縫(feng)隙，造(zao)成(cheng)(cheng)卡鋼，可(ke)(ke)(ke)生產(chan)(chan)D／S＞30的產(chan)(chan)品。
4. 采用(yong)12機架微張力定(ding)徑機
a. 根據生產需要，更換方便、靈活；
b. 采用自主設計的三輥定(ding)徑孔型設計系統，較(jiao)好解(jie)決了內六(liu)方(fang)問(wen)題。
5. 主(zhu)要設備(bei)參數
a. 環形加(jia)熱(re)爐的(de)主要參(can)數包括：
爐體平均(jun)直徑：13.5m；
爐膛寬度：3.5m；
加(jia)熱(re)管坯外徑范圍：φ110～180mm；
加(jia)熱(re)管(guan)坯長度范圍最(zui)大(da)：3.2m；
爐子最大生(sheng)產能力：20t／h；
平(ping)均(jun)生產能力(li)：15t／h；
管坯加熱(re)溫度偏差：±10°。
b. 穿孔機的主(zhu)要(yao)參數包括：
形(xing)式：錐(zhui)形(xing)輥(gun)立式布置、側(ce)導板(ban)；
入口管坯(pi)直徑：φ110～180mm；
入口管(guan)坯長度最大：3200mm；
軋(ya)輥直徑：φ780mm；
喂入角：8°～12°；
輾軋角：15°；
最大出口速(su)度：0.9m／s；
軋(ya)制力：2000kN；
軋輥轉速：96～136r／min；
電(dian)機功率(lv)：2×1250kW；
過載系(xi)數：2；
出口(kou)毛管外(wai)徑：Φ115～195mm；
出口毛管長(chang)度最大(da)：7200mm；
頂桿小車速度最大：3.0m／s；
頂桿(gan)小車驅動(dong)方式：鋼(gang)絲繩和卷揚機。
c. Accu-Roll軋(ya)管(guan)機組(zu)的主要參數(shu)包括(kuo)：
毛管外(wai)徑(jing)：φ110～200mm；
毛(mao)管壁厚：4.5～30mm；
芯棒(bang)總成(cheng)長度最大：12000mm；
工作段最大長度最大：2500mm；
液壓(ya)限動(dong)速度：0.10～0.30m／s；
限(xian)動行程小于：2000mm；
循環芯棒：6支／組。
d. Accu-Roll主(zhu)機的主(zhu)要參數包括：
主機軋輥裝置及主傳動裝置采用(yong)左右臥式布置。
軋輥直徑(jing)：φ600～700mm，長度(du)：600mm；
軋(ya)輥轉(zhuan)速：100～150r／min；
兩軋輥(gun)最大開(kai)口(kou)度：600mm；
軋輥軸向(xiang)調整：0～80mm；
送進(jin)角：8°；
碾軋角(jiao)：5°；
最(zui)大(da)軋制力：650kN；
最大(da)軋制轉矩(ju)（一個軸(zhou)）：75kN·m；
主(zhu)電機（帶(dai)水冷卻裝置）：Z710-400；
功率（DC）：1000kW×2臺；
轉(zhuan)速：500／750r／min；
主(zhu)減(jian)速機速比：4.75。
e. Accu-Roll軋機后臺的主要參數包括：
毛管直徑：Φ110～200mm；
輥道速度：3m／s；
輥道間距：1200mm；
輥(gun)道升降高度：＋50mm；
扣(kou)瓦長度：8160mm；
輥道電機：YGa160S1-16×4臺；
功率：0.48kW；
轉速：285r／min。
6. 定徑機的主要參數包括
形式：3輥單機架傳動；
定徑機機架數：12架；
換(huan)機(ji)架形式：液壓機(ji)械拉出和換(huan)機(ji)架小車，可單獨更換(huan)機(ji)架；
入口(kou)荒管(guan)外(wai)徑：φ110～200mm；
出口鋼管外(wai)徑(jing)：Φ73～180mm；
出(chu)口鋼管最大長度：13000mm；
絕對(dui)總最大減徑量：35mm；
單機架(jia)最大減徑率：3.5％；
軋(ya)輥名(ming)義直徑：φ380mm。
7. 矯直機(ji)的主要參數
矯直(zhi)機結構采(cai)用立式8立柱六(liu)輥全傳動矯直(zhi)機（排(pai)列方(fang)式為2-2-2，上3下3）。
產品(pin)外徑(jing)：~180mm;
壁厚(hou)：4～30mm；
長度：8000～13000mm；
材料屈服極限：1100MPa；
矯直輥(gun)輥(gun)距：2900mm;
矯直輥安裝角：33°；
矯直輥角度調整范圍：30°～36°；
矯直輥開口(kou)度：0～240mm。
主傳動電機：
功率（DC）：160kW；
轉速：750／1700r／min；
矯直(zhi)速度：0.5～1.8m／s；
輥身(shen)長度：500mm；
輥喉直徑：Φ400mm。
