久久99国产精品久久99果冻传媒

Monel K500

  (Ni68Cu28Al) Monel K500 耐蝕合金除了具有 Monel 400 合金的良好耐蝕性能外，它還具有更高的強度和硬度。這主要是此合金中含鋁、鈦等元素，經過一定的熱處理后，在基體上存在彌散Ni3(Ti、Al)金屬間化合物沉淀的緣故。

一、化(hua)學(xue)成分和(he)組織特點

 Monel K500 合金(jin)與 Monel 400 合金(jin)相比，最(zui)大的(de)(de)差別在于此(ci)合金(jin)有(you)2.3%～3.15%的(de)(de)鋁(lv)(lv)和(he)0.30%～1.0%的(de)(de)鈦。隨各國技術要求(qiu)的(de)(de)不同，此(ci)牌號(hao)的(de)(de)鋁(lv)(lv)、鈦含量常有(you)微小的(de)(de)差異。此(ci)合金(jin)的(de)(de)組織特點(dian)除有(you)彌散的(de)(de)Ni3(Ti、Al)沉淀相析出外，其他與Monel 400 合金(jin)相同。

二、耐腐蝕(shi)性能

一般固溶態的(de)(de)(de)Monel K500 合(he)(he)(he)(he)(he)金耐(nai)(nai)蝕(shi)性(xing)(xing)能與(yu)Monel 400 合(he)(he)(he)(he)(he)金基本相同。因(yin)此(ci)(ci)Monel 400 合(he)(he)(he)(he)(he)金的(de)(de)(de)耐(nai)(nai)蝕(shi)性(xing)(xing)數據完全可以適用于(yu) Monel K500 合(he)(he)(he)(he)(he)金。但是，Monel K500 合(he)(he)(he)(he)(he)金經過固溶+時效處理后，其耐(nai)(nai)蝕(shi)性(xing)(xing)一般要低于(yu)固溶態。同時，在(zai)(zai)一些條件(jian)下還會出現應力腐蝕(shi)斷裂。例如，在(zai)(zai)氫(qing)氟(fu)酸的(de)(de)(de)氣相中，受拉伸應力的(de)(de)(de)Monel K500 合(he)(he)(he)(he)(he)金就會產生應力腐蝕(shi)。由于(yu)Monel K500 合(he)(he)(he)(he)(he)金在(zai)(zai)流(liu)動海水(shui)(shui)中的(de)(de)(de)低腐蝕(shi)速度(du)和此(ci)(ci)合(he)(he)(he)(he)(he)金的(de)(de)(de)高強度(du)，因(yin)此(ci)(ci)，Monel K500 合(he)(he)(he)(he)(he)金特別適用于(yu)制造(zao)耐(nai)(nai)海水(shui)(shui)腐蝕(shi)的(de)(de)(de)離心泵(beng)和軸。在(zai)(zai)靜止和流(liu)速慢的(de)(de)(de)海水(shui)(shui)中，海洋生物(wu)和污垢在(zai)(zai)Monel K500 合(he)(he)(he)(he)(he)金表面附著(zhu)會引起點蝕(shi)，但其擴展較(jiao)慢。

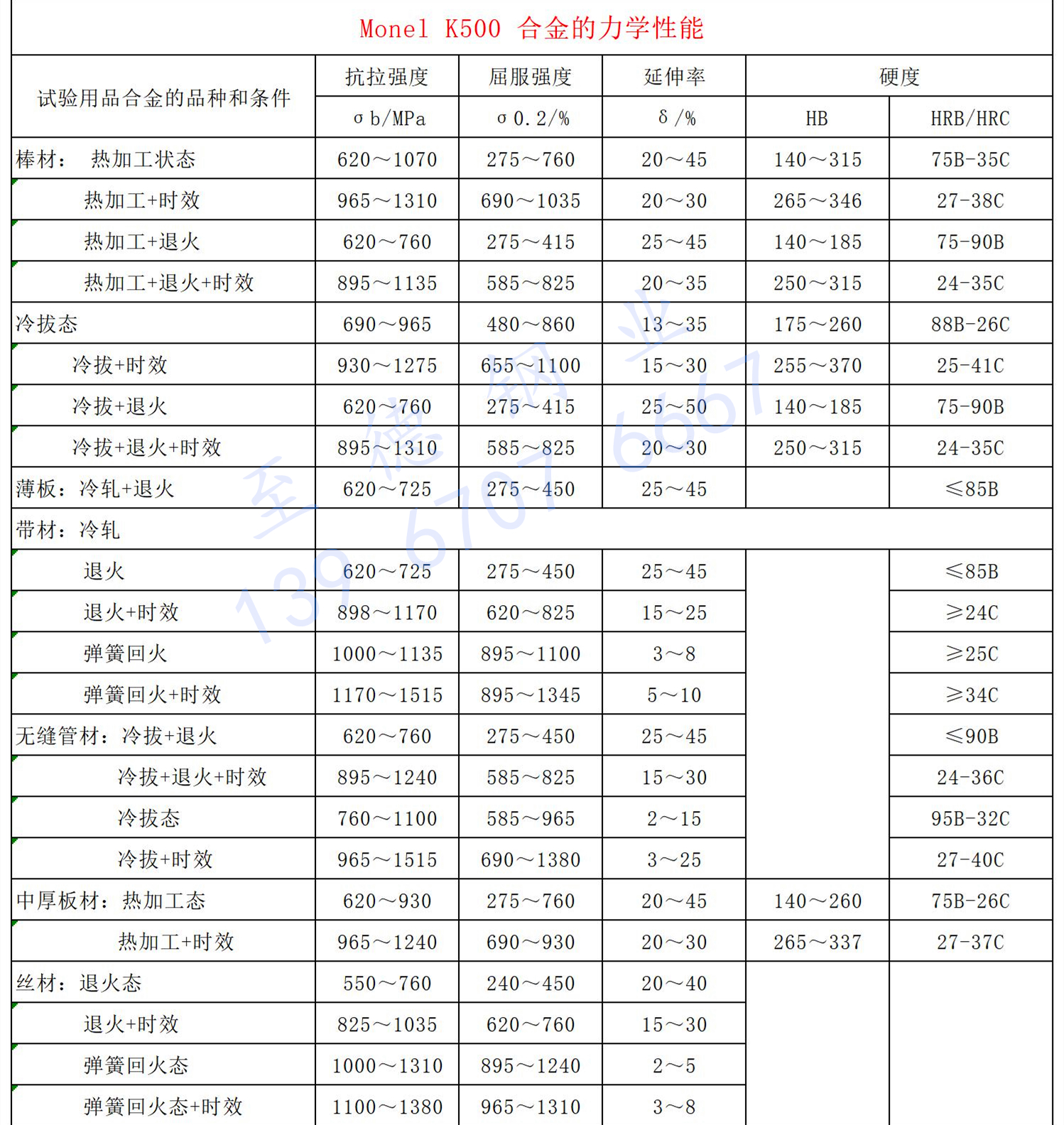

三、力(li)學性能

四、焊接性能

 Monel K500 合金(jin)可(ke)用(yong)工業上通(tong)用(yong)的(de)各種(zhong)焊(han)接(jie)方法進行焊(han)接(jie)。此合金(jin)焊(han)接(jie)方法不(bu)同，焊(han)絲焊(han)條匹配也不(bu)同。如：TIG 和 MIG 法，可(ke)用(yong)Monel 64 焊(han)絲焊(han)接(jie)；手工電弧焊(han)，可(ke)用(yong) Monel 134 焊(han)條焊(han)接(jie)。Monel K500 合金(jin)焊(han)接(jie)必須在退(tui)火狀態下進行，且時效前(qian)必須先(xian)消除(chu)焊(han)接(jie)應力。

五、冷、熱(re)加工及(ji)成型性能

 Monel K500 合金(jin)的熱變形(xing)溫(wen)度(du)為871～1149℃，當變形(xing)量(liang)大時，則建議(yi)在1038～1149℃間進行。為了生產(chan)細晶粒鍛件，其(qi)最終加(jia)熱溫(wen)度(du)以1093℃為宜(yi)，而且其(qi)變形(xing)量(liang)應≥30%。Monel K500 合金(jin)冷變形(xing)均在退火（固(gu)溶）態進行。常規(gui)冷加(jia)工(gong)方法均適用(yong)于此合金(jin)。雖然(ran) Monel K500 合金(jin)具有(you)較大變形(xing)抗力，但其(qi)塑性好，因而不(bu)會產(chan)生任何(he)困難(nan)。

六(liu)、熱(re)處理(li)工(gong)藝

 為(wei)了獲得塑、韌(ren)性(xing)好的(de) Monel K500 合(he)(he)金，最好進(jin)行(xing) 793～871℃的(de)退火處(chu)理。對(dui)于(yu)需進(jin)行(xing)時(shi)效處(chu)理的(de)部件(jian)，建議熱(re)加(jia)工產品的(de)退火在(zai)982℃進(jin)行(xing)，冷加(jia)工產品在(zai)1038℃進(jin)行(xing)。由于(yu)在(zai)982℃以上加(jia)熱(re)此(ci)合(he)(he)金，合(he)(he)金晶(jing)粒(li)會(hui)迅速長大，因此(ci)，要(yao)求細晶(jing)粒(li)的(de)設備、部件(jian)在(zai)此(ci)溫度(du)下加(jia)熱(re)要(yao)盡量縮短(duan)保溫時(shi)間。對(dui)于(yu) Monel K500 合(he)(he)金建議按下述規(gui)范(fan)進(jin)行(xing)，這樣即可獲得最佳性(xing)能。

 對于鍛(duan)后淬火(huo)或退(tui)火(huo)鍛(duan)件(jian)，退(tui)火(huo)或熱(re)軋棒(bang)以及(ji)大規(gui)格（≥38.1mm）冷(leng)拔棒(bang)，供軟化回火(huo)的(de)絲和帶(dai)材（HB在(zai) 148～180），一般(ban)系(xi)在(zai) 593～605℃加熱(re)16小(xiao)時，爐冷(leng)到482℃。

 對彈性部件(jian)用帶、絲材或(huo)經(jing)大量冷(leng)加工的 Monel K500 合金（硬度(du)在260～325HB），可在527～538℃加熱(re)6小(xiao)時以(yi)上，然后≤ 3.8～9.6℃/小(xiao)時的冷(leng)卻速度(du)冷(leng)卻到482℃。

七、產品應用

 Monel K500 合(he)金(jin)的耐蝕性(xing)基(ji)本(ben)與Monel 400 合(he)金(jin)相同，但強度(du)、硬度(du)稍高。此(ci)合(he)金(jin)主要用于泵軸和葉輪、輸送器刮刀、油井(jing)鉆(zhan)環(huan)、彈性(xing)部(bu)件、閥墊(dian)等。主要冶金(jin)產品與Monel 400 合(he)金(jin)相同。
