1. 材料(liao)化(hua)學成分

  鑄鐵管(guan)件的磷含量應不大于0.40％，硫含量應不大于0.12％。

2. 力學(xue)性能

 a. 抗拉強度

   鑄鐵管件的抗拉(la)強(qiang)度應不(bu)小于1.4 MPa。

 b. 硬度(du)

   當鑄鐵管件(jian)在(zai)切削(xue)、鉆孔有困難而(er)發生(sheng)異(yi)議時，應進(jin)行硬度(du)(du)試驗(yan)。要求管件(jian)表面硬度(du)(du)應不(bu)大于230 HB；管件(jian)中心部分硬度(du)(du)應不(bu)大于215 HB。

3. 工(gong)藝性能

 a. 水(shui)壓試驗

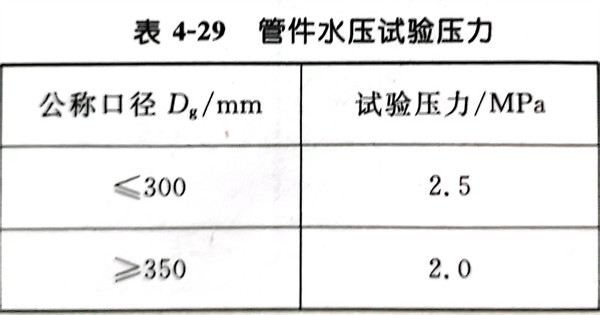

   管(guan)件應(ying)進行(xing)水(shui)壓(ya)試驗(yan)。水(shui)壓(ya)試驗(yan)壓(ya)力見表(biao)4-29。

 b. 氣密性試驗(yan)

   管件用于煤(mei)氣管道時，如需(xu)做(zuo)氣密性試(shi)驗，其試(shi)驗方法(fa)由供需(xu)雙方協商規定。

4. 表面質(zhi)量

  管(guan)件內外表面必須光潔，不允許有(you)裂縫(feng)、冷隔(ge)、蜂窩及其他任何妨礙使(shi)用的明顯缺陷。

  受鑄造工藝的(de)限制和影(ying)響，但(dan)又不影(ying)響使(shi)用的(de)鑄造缺陷允許存在(zai)。

  管件(jian)上(shang)局(ju)部(bu)薄(bo)(bo)弱處應不(bu)多(duo)于兩處。局(ju)部(bu)減(jian)薄(bo)(bo)后(hou)的厚(hou)(hou)度(du)應不(bu)小(xiao)于同口徑離心(xin)直(zhi)管G級(ji)的最小(xiao)厚(hou)(hou)度(du)。受減(jian)小(xiao)壁厚(hou)(hou)影(ying)響的面(mian)積應小(xiao)于內腔截面(mian)積的1/10。

  征得需方同(tong)意，局部(bu)缺(que)陷可(ke)予修(xiu)補(bu)。但修(xiu)補(bu)后的管件(jian)必須重新進行水壓試驗。

5. 涂覆

 a. 管內、外表(biao)面可(ke)涂(tu)瀝青質或其他(ta)防腐(fu)材料。若要(yao)求(qiu)內表(biao)面不涂(tu)涂(tu)料時，則由供需雙方協商決定(ding)。

 b. 涂料應不溶(rong)于水(shui)，不得使水(shui)產生(sheng)臭和味，有害雜質(zhi)含量應符合衛生(sheng)部飲用水(shui)的有關規定。

 c. 涂(tu)涂(tu)料前，管(guan)件內、外表面(mian)應光潔，并無(wu)鐵銹、鐵片(pian)。

 d. 涂料涂好后，管件內、外(wai)表面應光潔，涂層均勻、粘(zhan)附(fu)牢固，并(bing)不因(yin)氣候冷熱而發(fa)生(sheng)異常。
