浙江至德鋼業有限公司技術人員認為影響不銹鋼焊接接頭刀狀腐(fu)蝕(shi)的因素主要有以下幾點：

1. 被焊鋼(gang)材(cai)的化(hua)學(xue)成(cheng)分和(he)熱(re)處理狀態(tai)

  被(bei)焊(han)(han)鋼材含有(you)穩定(ding)化(hua)元素，如鈦或(huo)鈮，會引起(qi)刀(dao)狀(zhuang)腐蝕(shi)(shi)，不(bu)含有(you)穩定(ding)化(hua)元素的鋼材焊(han)(han)后不(bu)會發生刀(dao)狀(zhuang)腐蝕(shi)(shi)。鋼材供貨狀(zhuang)態若是敏化(hua)處理，則刀(dao)狀(zhuang)腐蝕(shi)(shi)極為嚴重。

2. 焊縫金屬化學(xue)成分(fen)和組(zu)織

  焊縫(feng)金屬(shu)化(hua)學成(cheng)分(fen)主(zhu)要(yao)取決于(yu)焊接(jie)材料的選用(yong)。如果單純(chun)考慮避免(mian)出(chu)現刀(dao)狀(zhuang)腐(fu)蝕(shi)，就(jiu)不能選用(yong)含有穩定(ding)化(hua)元素的焊材，并且希望焊縫(feng)金屬(shu)的組織為(wei)單一奧氏(shi)體晶粒，以減少(shao)刀(dao)狀(zhuang)腐(fu)蝕(shi)。這(zhe)樣選擇的結果，焊接(jie)接(jie)頭不可避免(mian)地會出(chu)現晶間腐(fu)蝕(shi)。其利弊(bi)要(yao)根據焊接(jie)產品的主(zhu)要(yao)預(yu)計失效模式來權衡。細(xi)小(xiao)的結晶組織較有利于(yu)抗刀(dao)狀(zhuang)腐(fu)蝕(shi)。

3. 焊接(jie)條件

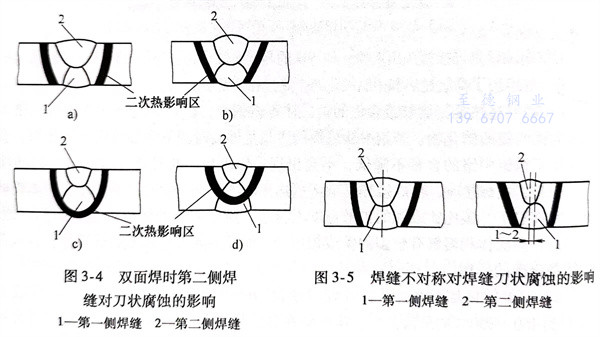

  在18-8型不(bu)銹鋼焊(han)(han)接時(shi)(shi)，希望(wang)熱(re)(re)輸入越小(xiao)越好(hao)，即(ji)在保證(zheng)焊(han)(han)縫(feng)(feng)質(zhi)量(liang)的(de)前提下(xia)，采(cai)用小(xiao)的(de)焊(han)(han)接電(dian)流(liu)進行快速(su)焊(han)(han)，盡量(liang)減少過熱(re)(re)區(qu)(qu)(qu)在高溫(wen)下(xia)的(de)持續時(shi)(shi)間(jian)；焊(han)(han)縫(feng)(feng)盡量(liang)采(cai)用單(dan)面(mian)單(dan)道焊(han)(han)。在雙面(mian)焊(han)(han)時(shi)(shi)，可(ke)能(neng)在焊(han)(han)接接頭的(de)第(di)(di)一(yi)(yi)側(ce)(ce)過熱(re)(re)區(qu)(qu)(qu)緊(jin)靠熔合線處有(you)嚴重的(de)刀(dao)狀(zhuang)腐蝕(shi)，這(zhe)是(shi)(shi)由(you)于兩(liang)次(ci)焊(han)(han)接受熱(re)(re)影響(xiang)區(qu)(qu)(qu)可(ke)能(neng)交疊。圖(tu)3-4a和(he)圖(tu)3-4d所示這(zhe)種交疊不(bu)會出現刀(dao)狀(zhuang)腐蝕(shi)；而圖(tu)3-4b和(he)圖(tu)3-4c所示則不(bu)可(ke)避免地(di)產生刀(dao)狀(zhuang)腐蝕(shi)，這(zhe)是(shi)(shi)由(you)于第(di)(di)二側(ce)(ce)焊(han)(han)縫(feng)(feng)熱(re)(re)影響(xiang)區(qu)(qu)(qu)域(yu)的(de)危險溫(wen)度（敏化溫(wen)度）段正好(hao)處在第(di)(di)一(yi)(yi)側(ce)(ce)焊(han)(han)縫(feng)(feng)的(de)熔合線和(he)過熱(re)(re)區(qu)(qu)(qu)，且停留時(shi)(shi)間(jian)較長而引起(qi)的(de)。

  雙面(mian)(mian)(mian)焊(han)(han)(han)時(shi)(shi)，正(zheng)面(mian)(mian)(mian)焊(han)(han)(han)縫(feng)(feng)與反(fan)面(mian)(mian)(mian)焊(han)(han)(han)縫(feng)(feng)的(de)(de)(de)中(zhong)(zhong)心線(xian)若重疊在(zai)(zai)(zai)一(yi)(yi)(yi)起，有可能減少刀(dao)狀腐(fu)蝕的(de)(de)(de)形(xing)成。否(fou)則，正(zheng)面(mian)(mian)(mian)和反(fan)面(mian)(mian)(mian)的(de)(de)(de)兩條焊(han)(han)(han)縫(feng)(feng)的(de)(de)(de)中(zhong)(zhong)心線(xian)若錯位尺寸(cun)在(zai)(zai)(zai)1～2mm時(shi)(shi)（見圖(tu)3-5），會引起正(zheng)面(mian)(mian)(mian)焊(han)(han)(han)縫(feng)(feng)一(yi)(yi)(yi)邊熔合線(xian)處的(de)(de)(de)刀(dao)狀腐(fu)蝕嚴(yan)重。因此要對在(zai)(zai)(zai)焊(han)(han)(han)縫(feng)(feng)背面(mian)(mian)(mian)焊(han)(han)(han)縫(feng)(feng)施(shi)焊(han)(han)(han)前的(de)(de)(de)清根工作提出了嚴(yan)格(ge)要求。應當指出：在(zai)(zai)(zai)焊(han)(han)(han)接(jie)第二側(ce)焊(han)(han)(han)縫(feng)(feng)時(shi)(shi)，選擇適(shi)當的(de)(de)(de)焊(han)(han)(han)接(jie)參數(shu)使危險溫度不在(zai)(zai)(zai)第一(yi)(yi)(yi)側(ce)焊(han)(han)(han)縫(feng)(feng)的(de)(de)(de)熔合線(xian)上，這點(dian)固(gu)然(ran)較為重要，但(dan)它并不是克服刀(dao)狀腐(fu)蝕的(de)(de)(de)唯一(yi)(yi)(yi)的(de)(de)(de)或最根本(ben)途徑。
