排(pai)水用灰鑄(zhu)鐵A型(xing)管件結構型(xing)式與尺寸如下：

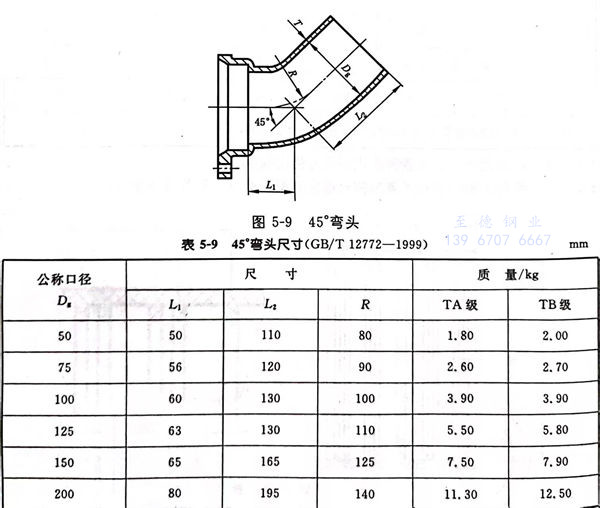

45°彎(wan)頭型式見圖 5-9 ，尺寸見表(biao) 5-9 。

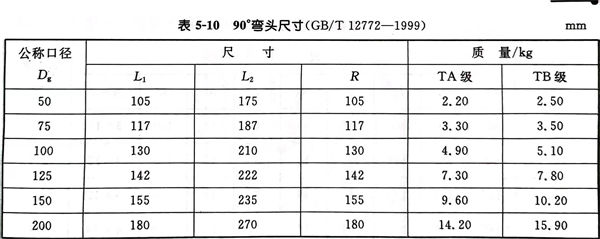

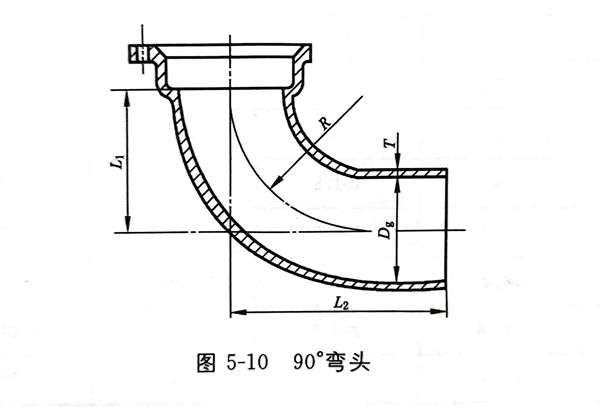

90°彎頭型式見(jian)圖(tu) 5-10 ，尺寸(cun)見(jian)表(biao) 5-10 。

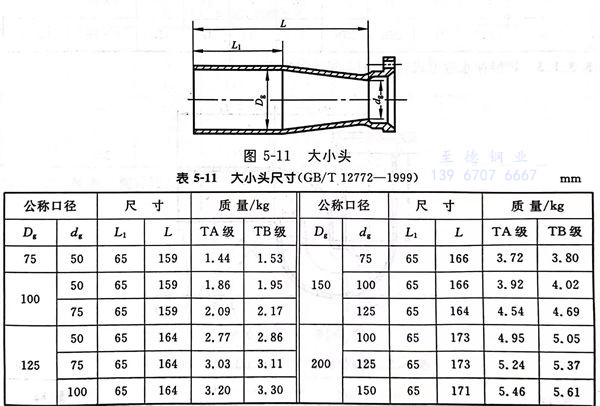

大小頭型(xing)式見圖(tu) 5-11 ，尺寸見表 5-11 。

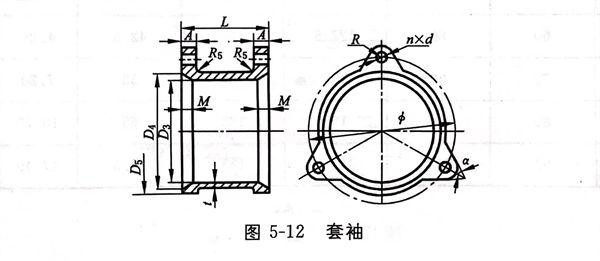

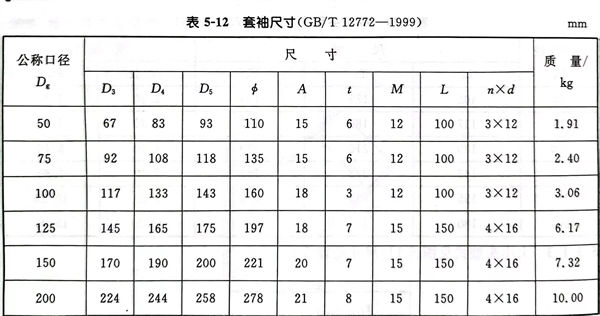

套袖(xiu)型式見圖(tu) 5-12 ，尺寸見表(biao) 5-12 。

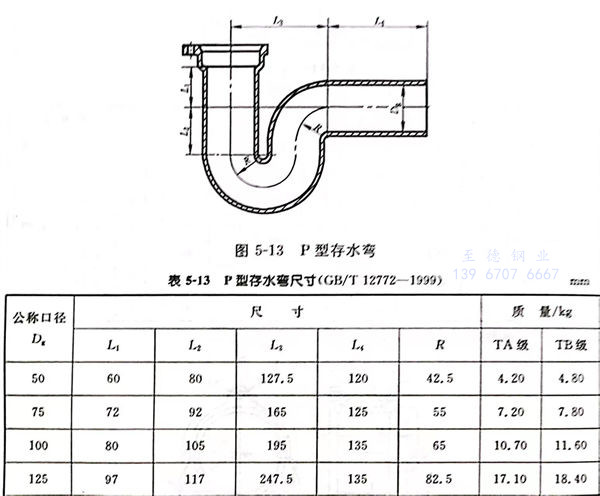

P 型(xing)存(cun)水彎型(xing)式見圖 5-13 ，尺(chi)寸見表 5-13。

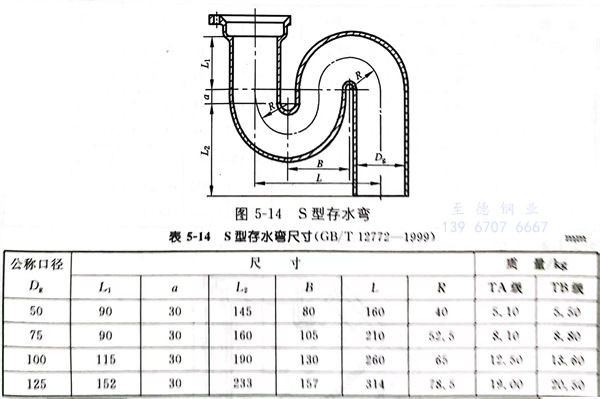

S 型存水彎型式見圖 5-14 ，尺寸見表 5-14。

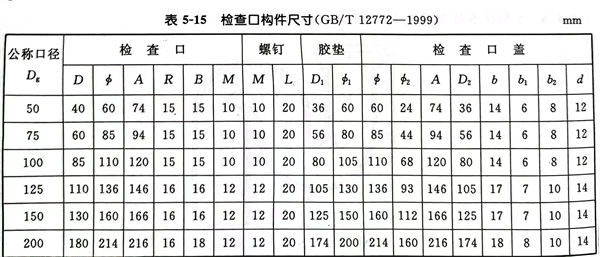

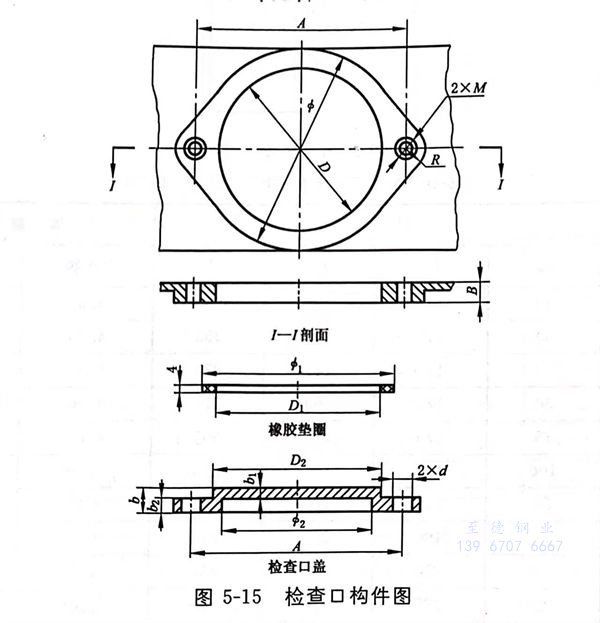

檢查口構件圖(tu)型式見圖(tu) 5-15，尺(chi)寸見表 5-15。

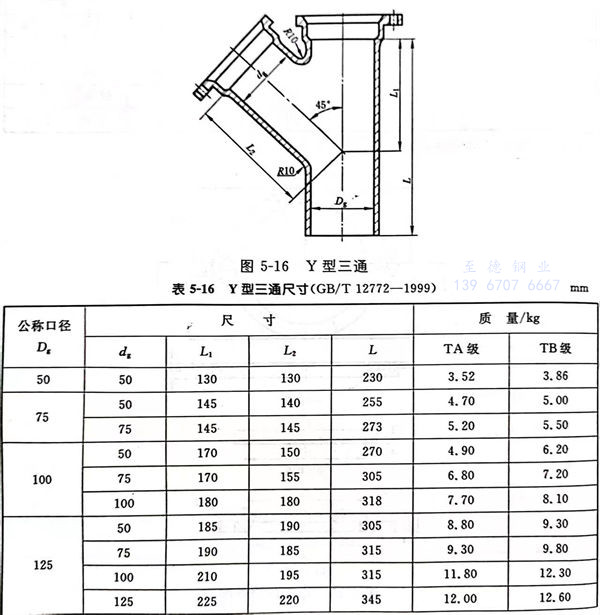

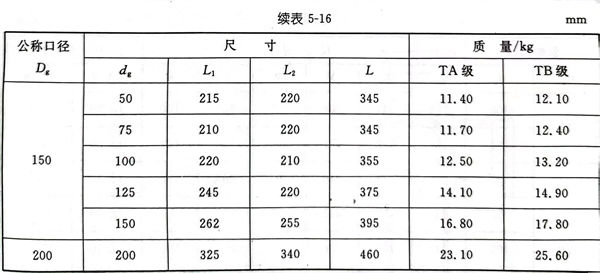

Y型三通型式見(jian)圖 5-16，尺寸見(jian)表(biao) 5-16。

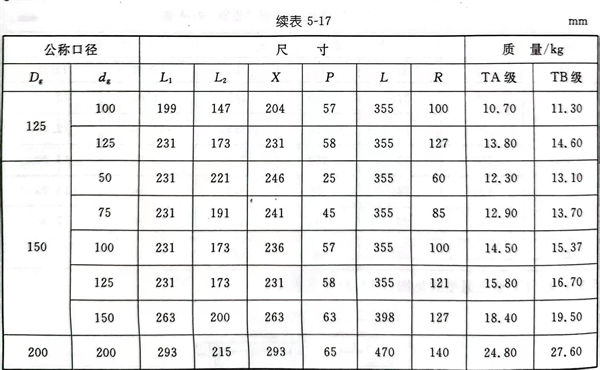

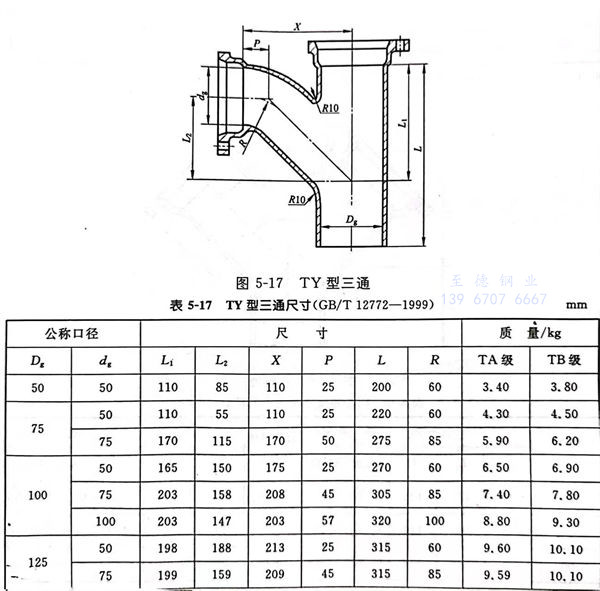

 TY型(xing)三通型(xing)式見圖 5-17，尺寸見表 5-17。

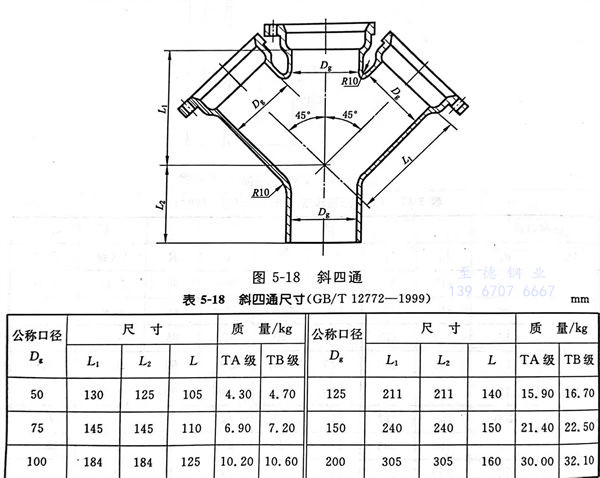

斜四通型式見(jian)圖(tu) 5-18，尺寸見(jian)表 5-18。

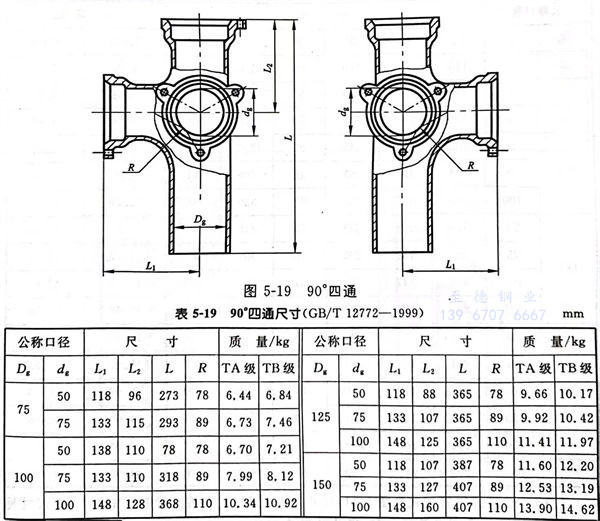

 90°四通型式見(jian)(jian)圖 5-19，尺(chi)寸見(jian)(jian)表 5-19。

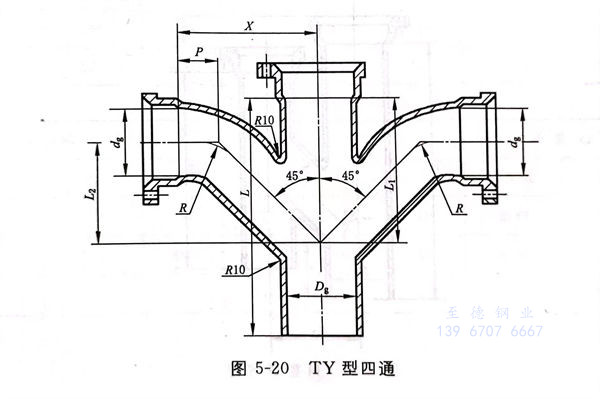

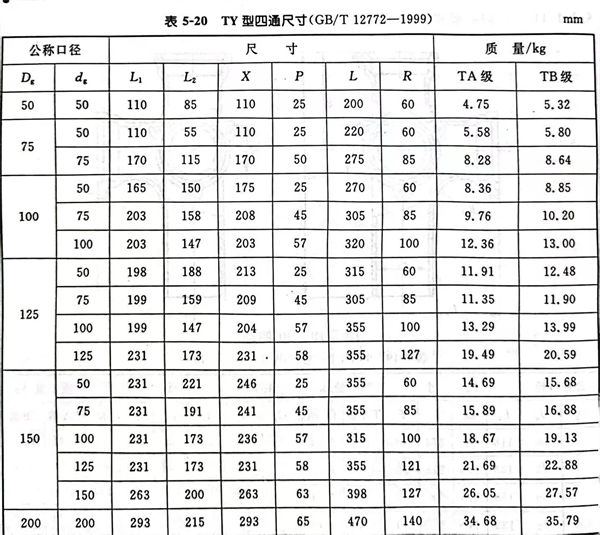

TY型四通型式見圖 5-20，尺寸見表 5-20。

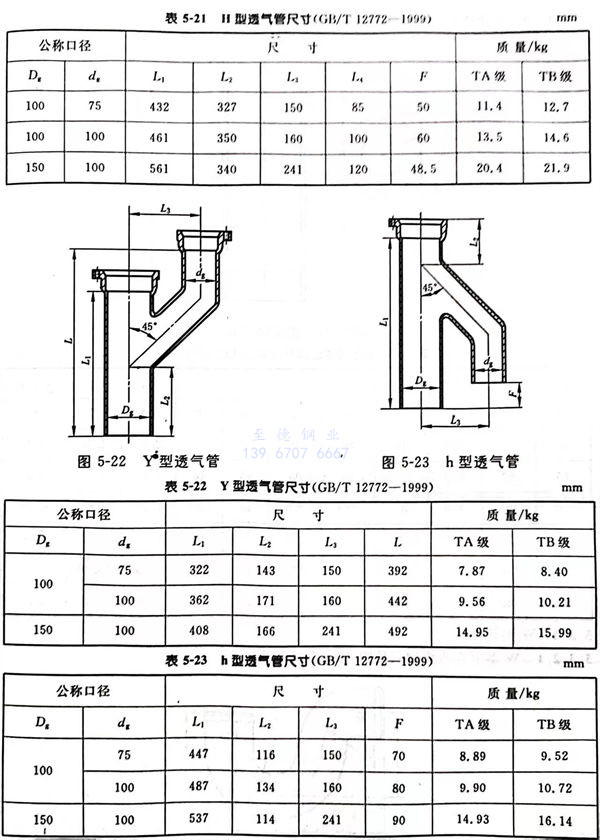

H型(xing)(xing)透(tou)氣管(guan)型(xing)(xing)式(shi)見(jian)圖5-21，尺寸見(jian)表(biao)(biao)5-21；Y型(xing)(xing)透(tou)氣管(guan)型(xing)(xing)式(shi)見(jian)圖5-22，尺寸見(jian)表(biao)(biao)5-22；h型(xing)(xing)透(tou)氣管(guan)型(xing)(xing)式(shi)見(jian)圖5-23，尺寸見(jian)表(biao)(biao)5-23。

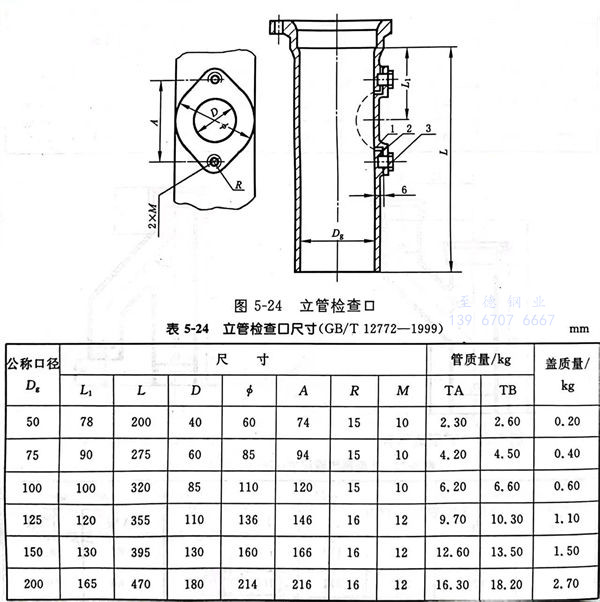

立管(guan)檢查口型(xing)式見圖 5-24，尺寸見表(biao) 5-24。
