球墨鑄鐵盤接管件結構型式與尺寸有以下(xia)幾種(zhong)：


雙盤90°（1/4）彎管型式見圖6-34a），尺寸見表6-32。雙盤90°（1/4）地(di)腳彎管型式見(jian)圖6-34b），尺寸見(jian)表6-32。

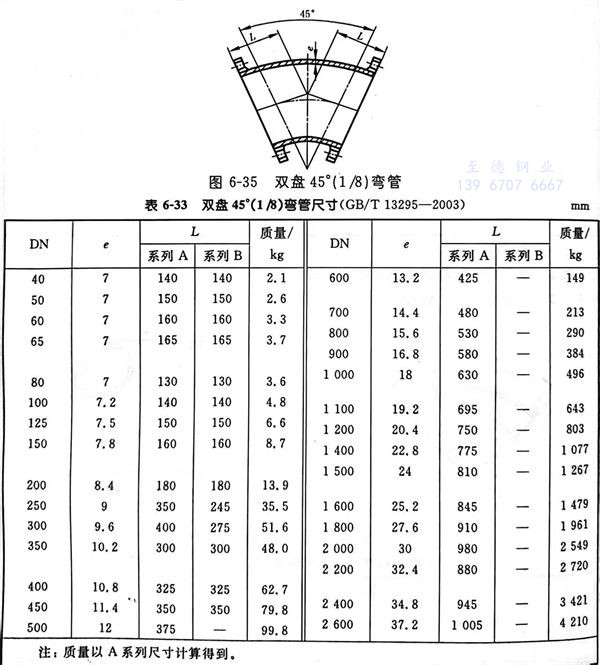

雙盤45°（1/8）彎管(guan)型式見圖6-35，尺寸見表6-33。

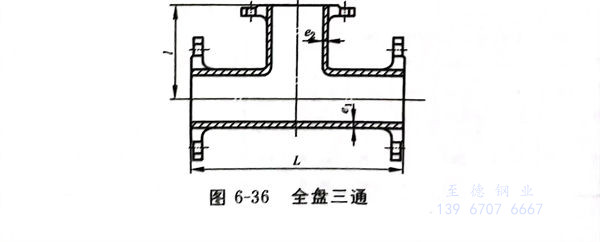

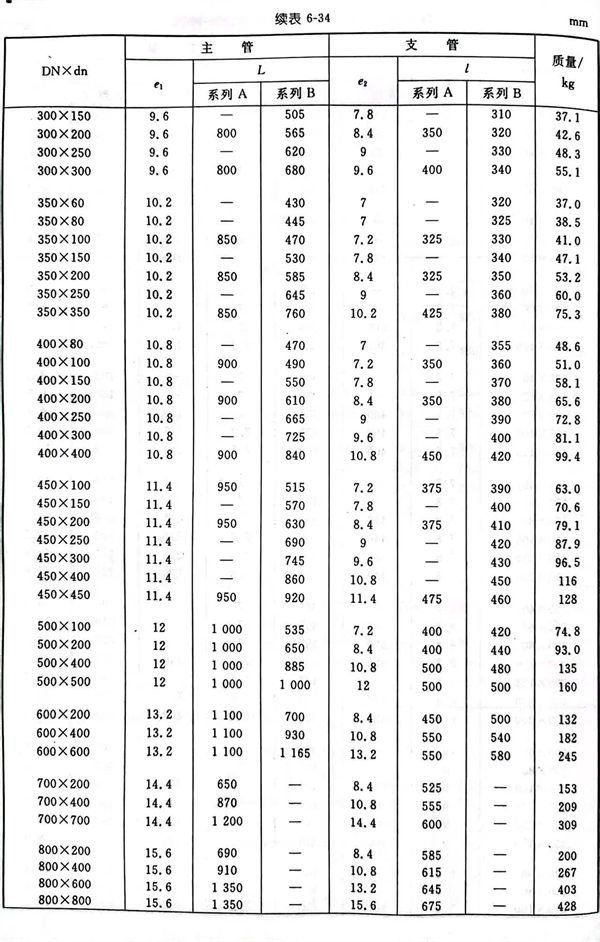

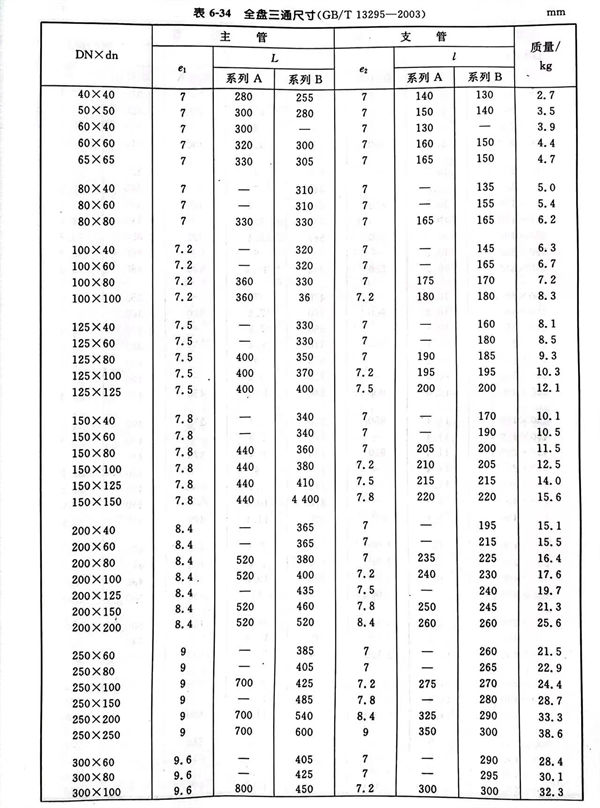

全盤三通型式見圖6-36，尺(chi)寸見表6-34。

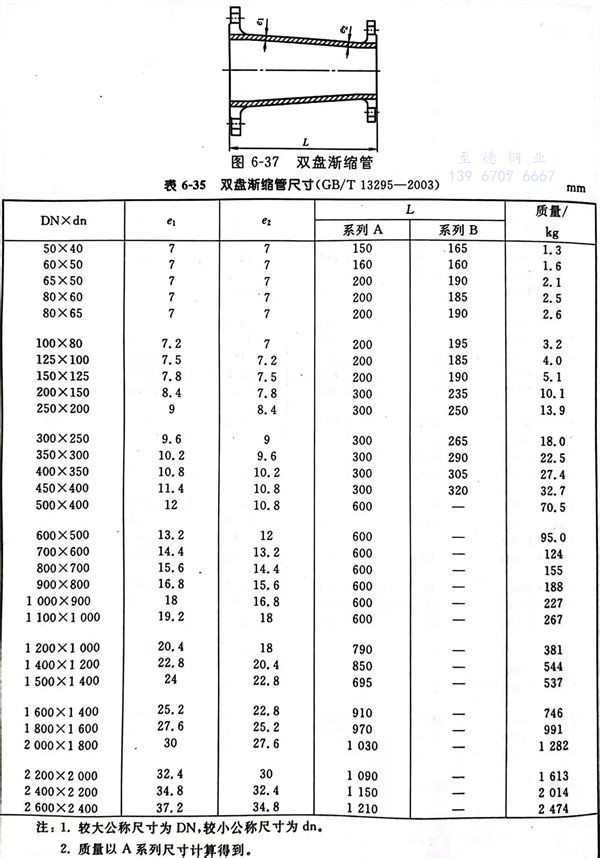

雙盤(pan)漸縮管型式見(jian)圖(tu)6-37，尺(chi)寸見(jian)表6-35。

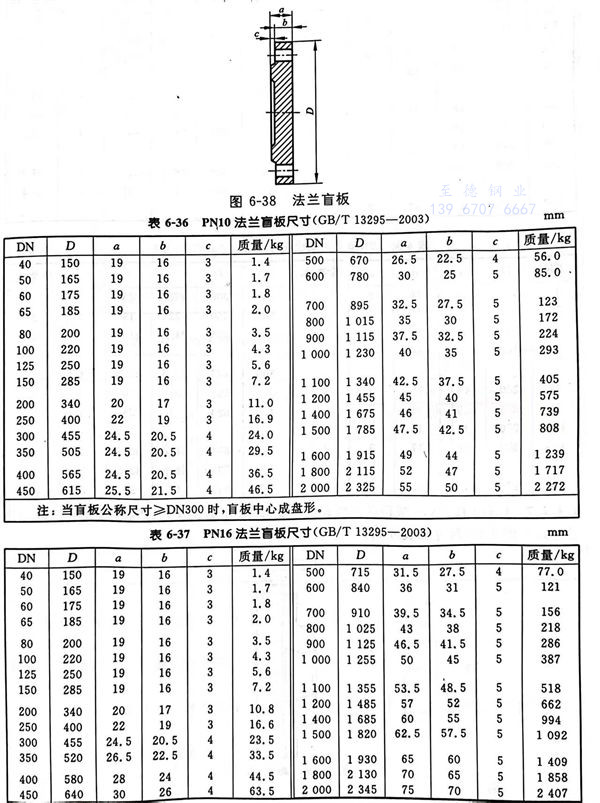

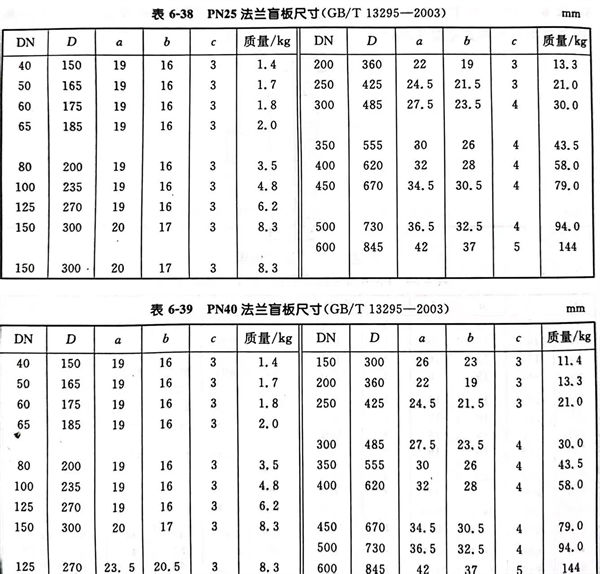

PN10和(he)PN16 法蘭(lan)盲板型(xing)(xing)式見圖(tu)6-38，尺(chi)寸見表(biao)6-36和(he)表(biao)6-37；PN25和(he)PN40法蘭(lan)盲板型(xing)(xing)式見圖(tu)6-38，尺(chi)寸見表(biao)6-38和(he)表(biao)6-39。

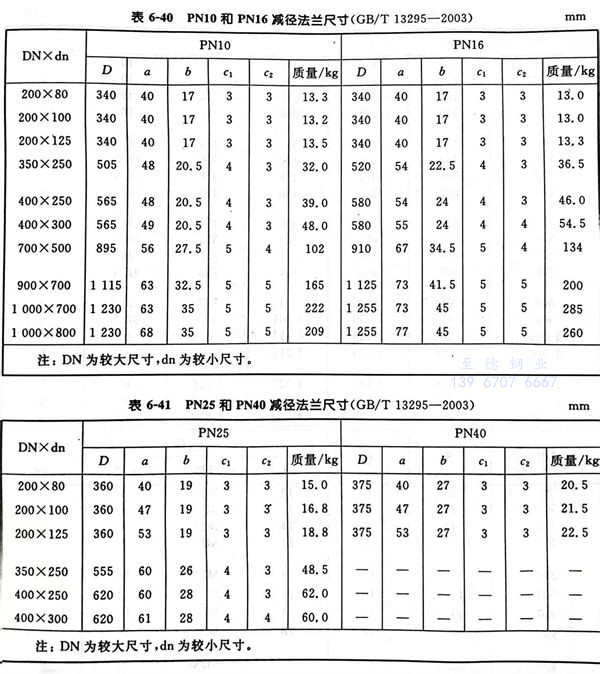

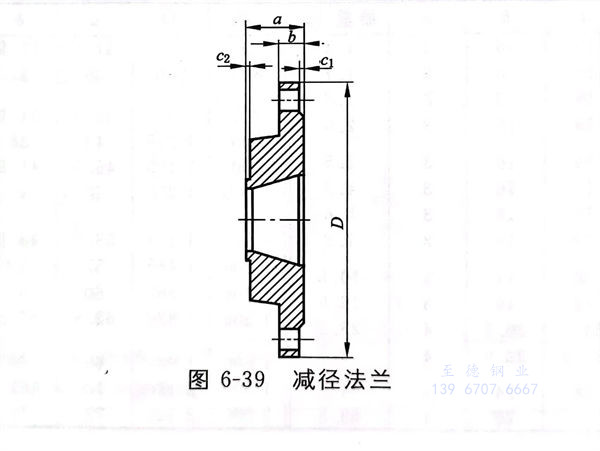

PN10和PN16 減徑法蘭(lan)型式見(jian)圖(tu)6-39，尺寸見(jian)表(biao)6-40；PN25和PN40 減徑法蘭(lan)型式見(jian)圖(tu)6-40，尺寸見(jian)表(biao)41。
