管件與管子的連接方式(shi)采用(yong)(yong)螺(luo)紋連接，而(er)工(gong)藝采用(yong)(yong)模鍛成型和切削加工(gong)或利用(yong)(yong)型材直接加工(gong)等方法制造的管件稱(cheng)為鍛鋼制螺(luo)紋管件。這種(zhong)管件的規格(ge)較小(xiao)，通(tong)常公稱(cheng)通(tong)徑范圍為DN8～DN100。


1. 結(jie)構型式與尺(chi)寸

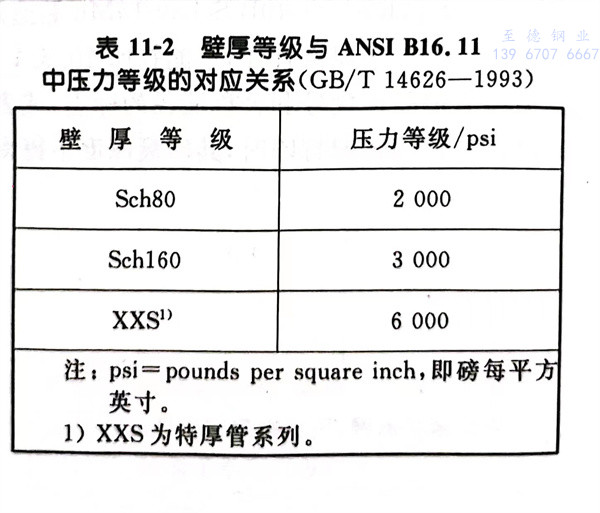

  鑒于(yu)GB/T 14626-1993《鍛(duan)鋼(gang)制(zhi)螺紋(wen)管件(jian)》主要(yao)參照(zhao)美國國家標準 ANSI B16.11-1980《鍛(duan)鋼(gang)承插焊和螺紋(wen)管件(jian)》制(zhi)定，因(yin)此螺紋(wen)管件(jian)按計算其(qi)壓力(li)額定值的基準管子分(fen)為Sch80、Sch160和XXS 3個壁厚等級(ji)(ji)。這3個壁厚等級(ji)(ji)與ANSI B16.11中(zhong)壓力(li)等級(ji)(ji)的對(dui)應關(guan)系(xi)見表11-2。

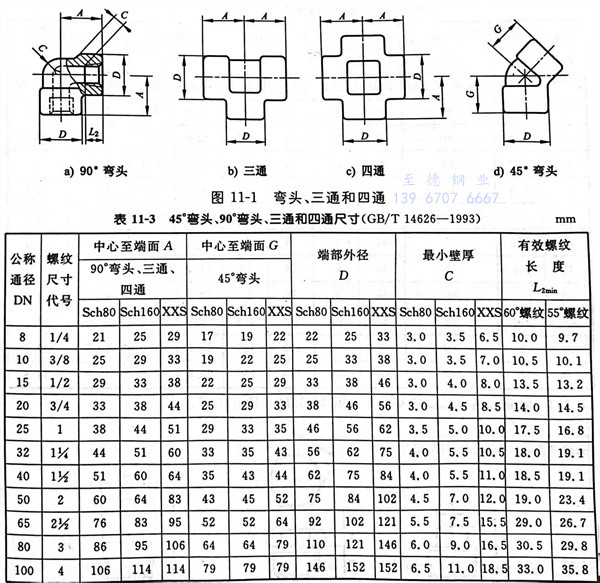

  45°彎(wan)頭、90°彎(wan)頭、三通(tong)和四通(tong)型式見(jian)圖11-1，尺寸見(jian)表11-3。

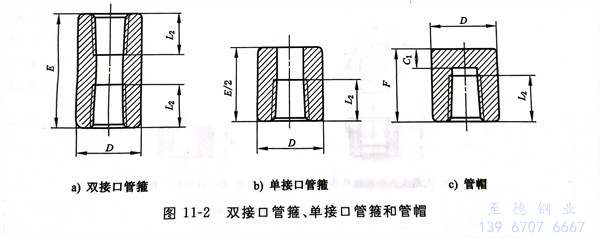

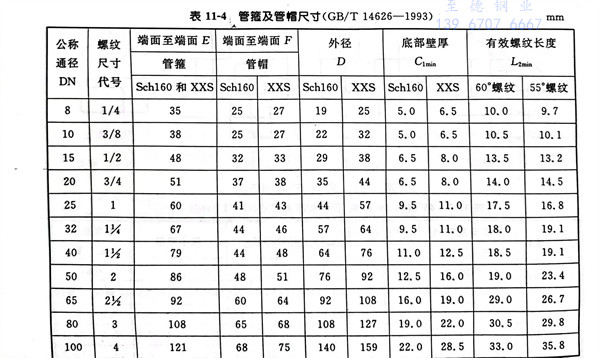

  管箍和管帽型式見圖 11-2 ，尺寸見表 11-4 。

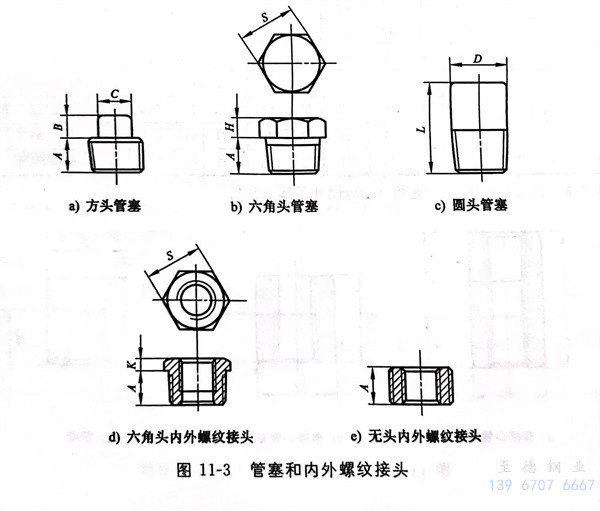

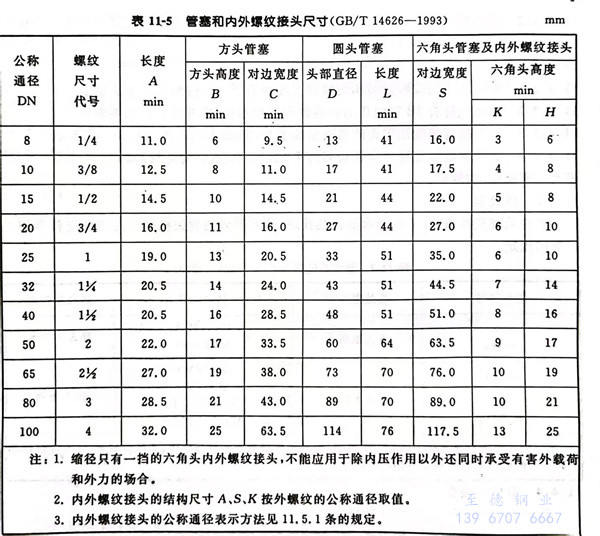

  管塞和(he)內(nei)外螺紋接(jie)頭(tou)型(xing)式見圖11-3，尺寸見表(biao)11-5。





2. 公(gong)差(cha)


  除(chu)螺紋尺寸以外，管件(jian)標準所規定的其(qi)他所有尺寸的未(wei)注公(gong)差采用GB/T 1804《一般(ban)公(gong)差線性尺寸和未(wei)注公(gong)差》中規定的V級。


  管(guan)件(jian)相(xiang)對應兩螺紋軸線間(jian)的(de)同軸度(du)公(gong)差(cha)采用GB/T1184《形狀和位置公(gong)差(cha)未注(zhu)公(gong)差(cha)的(de)規(gui)定》中(zhong)規(gui)定的(de)D級(ji)。
