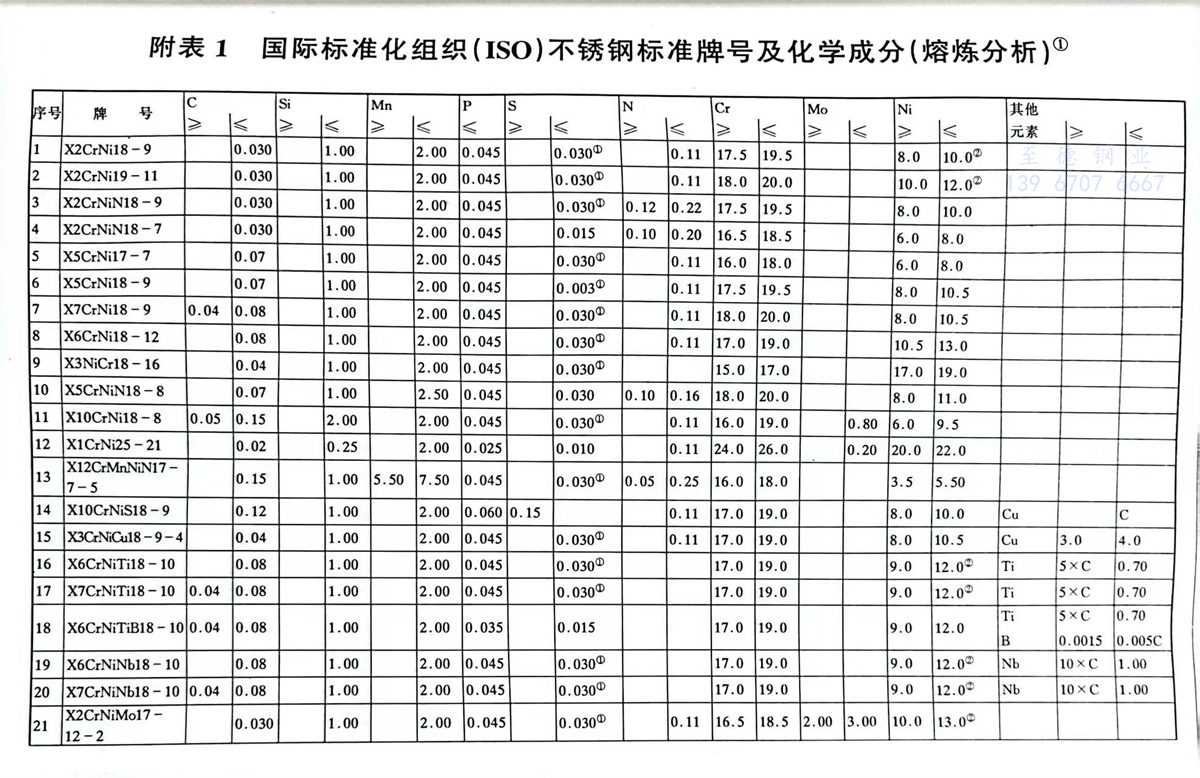

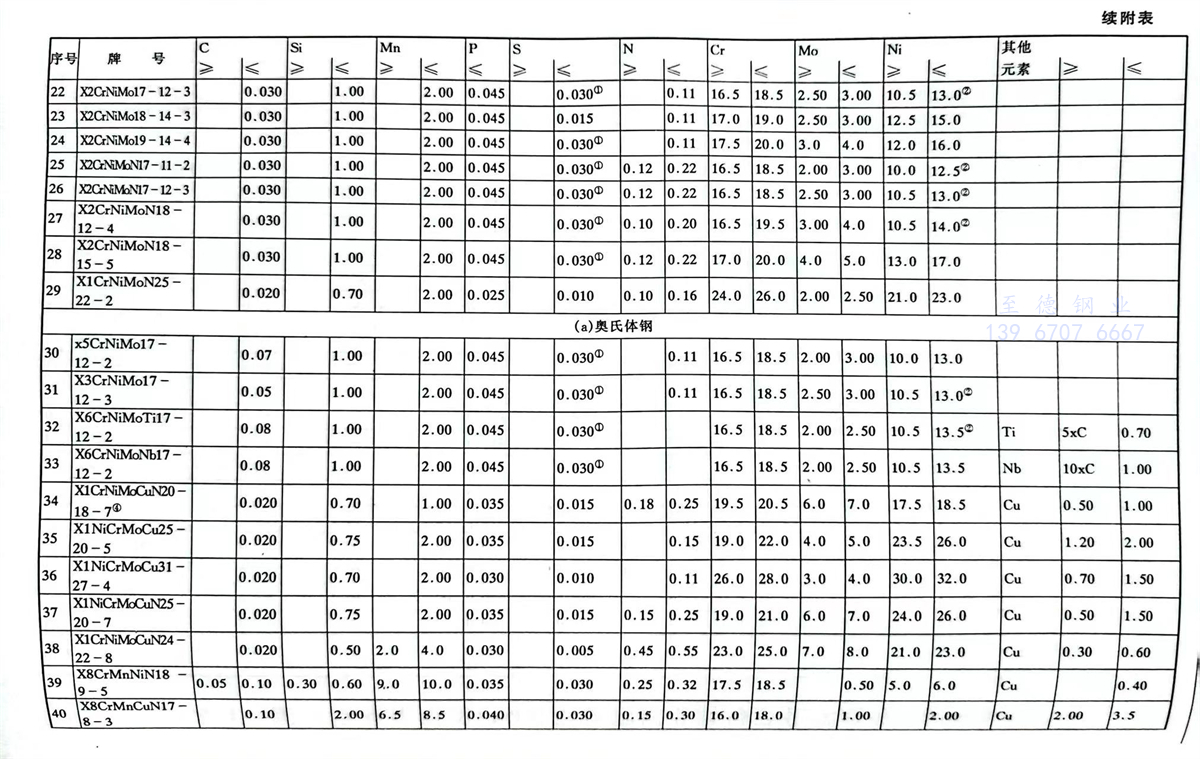

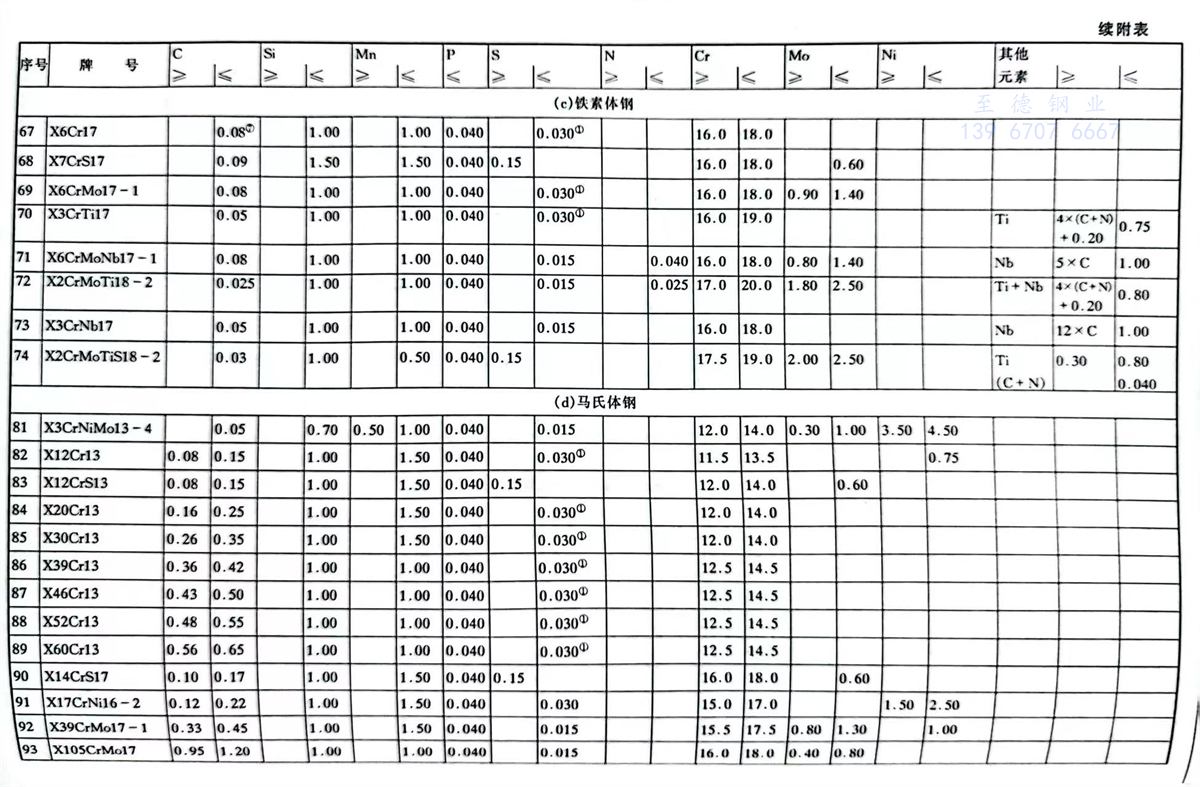

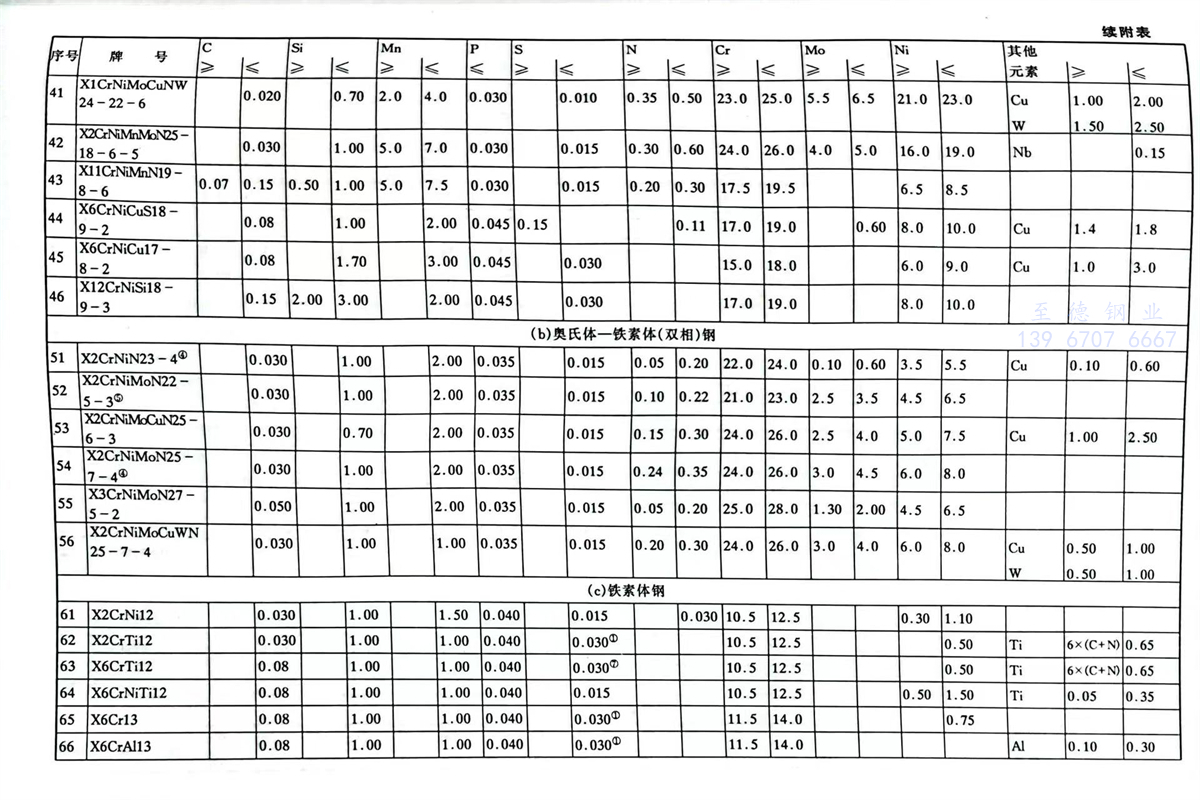

國際標準化組織（ISO）不(bu)銹鋼標準(zhun)牌號及化學成分（熔煉分析）

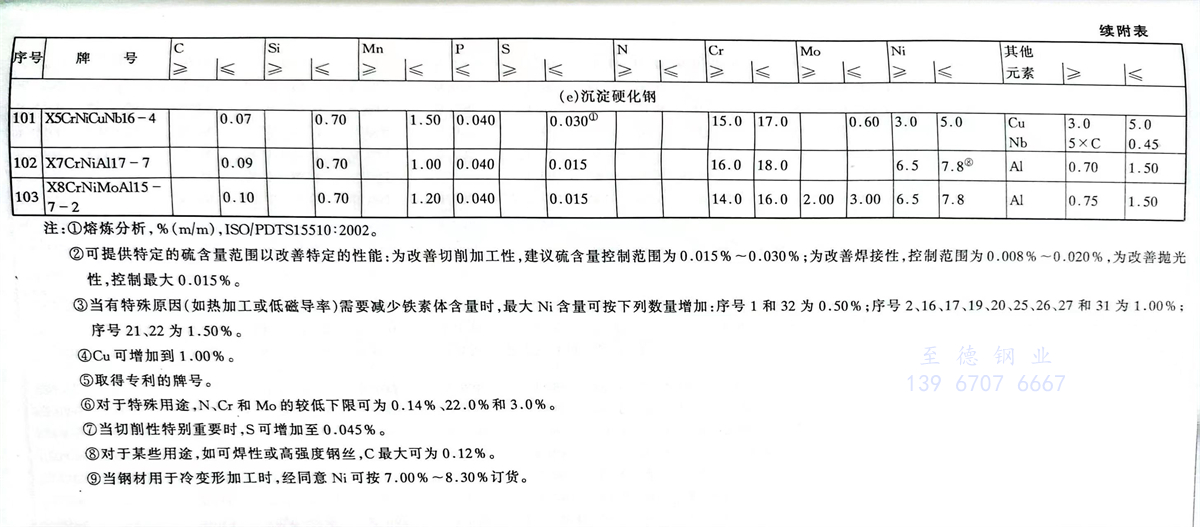

注(zhu)：①. 熔煉分(fen)析，％（m/m），ISO/PDTS15510：2002。

      ②. 可提供特(te)(te)定(ding)的(de)硫含(han)(han)量范(fan)圍(wei)以改(gai)(gai)善(shan)特(te)(te)定(ding)的(de)性(xing)能(neng)：為(wei)改(gai)(gai)善(shan)切削加工性(xing)，建議(yi)硫含(han)(han)量控(kong)制范(fan)圍(wei)為(wei)0.015％～0.030％；為(wei)改(gai)(gai)善(shan)焊接性(xing)，控(kong)制范(fan)圍(wei)為(wei)0.008％～0.020％，為(wei)改(gai)(gai)善(shan)拋光性(xing)，控(kong)制最大(da)0.015％。

      ③. 當有特殊原(yuan)因（如熱加(jia)工或低磁導率）需要減(jian)少鐵(tie)素體含量時，最大(da)Ni含量可按(an)下列數量增(zeng)加(jia)：序(xu)號1和32為(wei)0.50％；序(xu)號2、16、17、19、20、25、26、27和31為(wei)1.00％；序(xu)號21、22為(wei)1.50％。

      ④. Cu可增加(jia)到1.00％。

      ⑤. 取得專利的牌(pai)號。

      ⑥. 對(dui)于特殊(shu)用途，N、Cr和Mo的(de)較低(di)下限可為0.14％、22.0％和3.0％。

      ⑦. 當切削(xue)性特別重要時，S可增加至0.045％。

      ⑧. 對于某些用(yong)途，如可焊性或高強度鋼(gang)絲，C最大可為0.12％。

      ⑨. 當鋼材用于(yu)冷變形加工時，經(jing)同意Ni可按7.00％～8.30％訂貨(huo)。
