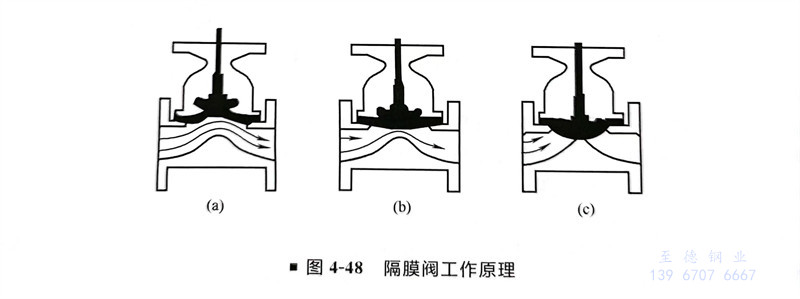

隔膜閥（Diaphragm Valve）的結構形式，與一般閥門很不相同，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔(ge)膜閥的(de)工作原理如圖4-48所示。

1. 隔(ge)膜閥的分類(lei)

 隔膜閥按結構形式(shi)可(ke)分為(wei)以下幾類：

  a. 屋(wu)脊(ji)式

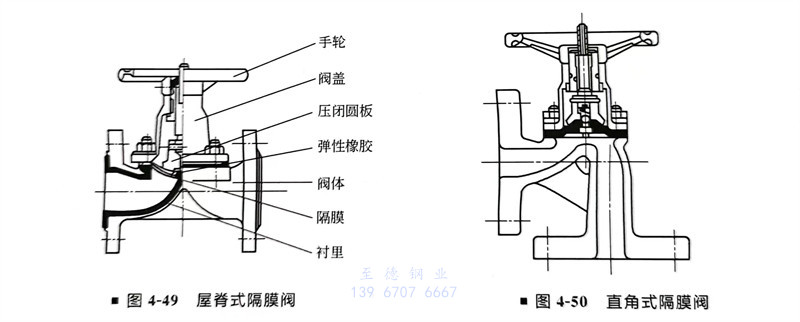

      也(ye)稱突緣式(shi)，是(shi)最基本的一類(lei)。其結構如圖(tu)4-49所(suo)(suo)示。從圖(tu)中(zhong)可(ke)以看出(chu)，閥(fa)體是(shi)襯里的。隔膜(mo)閥(fa)閥(fa)體襯里，就(jiu)是(shi)為了發揮它(ta)的耐腐蝕特性。這類(lei)結構，除直通式(shi)之外，還可(ke)制成直角(jiao)式(shi)，如圖(tu)4-50所(suo)(suo)示。

  b. 截止式(shi)

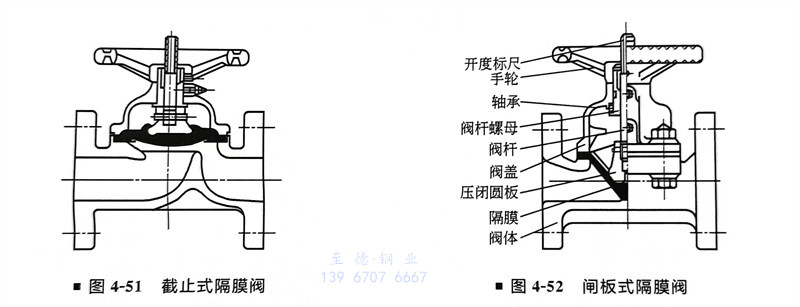

      其結構形狀與截止(zhi)閥(fa)相似(si)，如(ru)圖4-51所示。這種形式的閥(fa)門，流體阻力比屋脊式大，但密(mi)封面積大，密(mi)封性能(neng)好，可(ke)用于真(zhen)空度高的管(guan)道。

  c. 閘板式(shi)

     其(qi)結構形式與閘(zha)閥(fa)相似，如圖4-52所示。閘(zha)板(ban)式隔膜閥(fa)流體阻力最小(xiao)，適合于輸送(song)黏性物(wu)料。

    隔膜材料(liao)常用(yong)天然橡(xiang)膠、氯丁(ding)橡(xiang)膠、丁(ding)腈橡(xiang)膠、異(yi)丁(ding)橡(xiang)膠、氟(fu)化橡(xiang)膠和聚全氟(fu)乙丙烯塑料(liao)（F46）等。

    隔膜閥(fa)的(de)缺點是耐(nai)壓不(bu)(bu)高(gao)，一般(ban)在6kgf/cm(0.66MPa)之內；耐(nai)溫性能(neng)也受隔膜的(de)限制，一般(ban)只(zhi)能(neng)耐(nai)60～80℃，最高(gao)（氟化(hua)橡膠(jiao)）也不(bu)(bu)超過180℃。

2. 隔(ge)膜閥的特(te)點(dian)及(ji)選用

  ①. 流體阻(zu)力小。

  ②. 能用于含硬質(zhi)懸浮物的(de)(de)介(jie)質(zhi)；由于介(jie)質(zhi)只與閥體和隔膜接觸，所以(yi)無(wu)需填(tian)料函，不存(cun)在填(tian)料函泄漏問題，對閥桿(gan)部分無(wu)腐蝕(shi)的(de)(de)可能。

  ③. 適用于(yu)有腐蝕(shi)性、黏性、漿液介質(zhi)。

  ④. 不能用(yong)于介質壓(ya)力(li)較高的場(chang)合。

  ⑤. 隔膜材質的推薦使用(yong)范圍見表(biao)4-68。

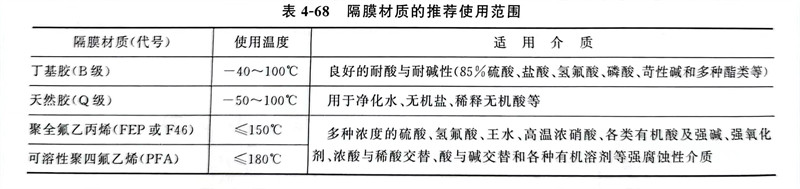

表4-68 隔膜材(cai)質的推(tui)薦使用(yong)范圍

丁基(ji)膠（B級）                -40~100℃        良(liang)好的耐酸(suan)與耐堿性(xing)（85％硫酸(suan)、鹽酸(suan)、氫氟酸(suan)、磷酸(suan)、苛性(xing)堿和多種酯類等）

天然膠（Q級）               -50~100℃         用于凈(jing)化(hua)水、無機鹽(yan)、稀釋無機酸(suan)等

聚(ju)全氟乙丙烯（FEP或F46） ≤150℃          多種(zhong)(zhong)濃度的硫酸(suan)、氫氟酸(suan)、王水、高溫濃硝酸(suan)、各類有(you)機酸(suan)及強堿(jian)、強氧(yang)化(hua)劑、濃酸(suan)與(yu)稀酸(suan)交替、酸(suan)與(yu)堿(jian)交替和(he)各種(zhong)(zhong)有(you)機溶(rong)劑等強腐(fu)蝕性介質

可溶性(xing)聚四氟乙烯(xi)（PFA） ≤180℃
