1. 耐熱鋼的冶(ye)煉

  冶煉耐熱(re)鋼一般是使用電弧爐或感應爐熔煉。質量要求更高的往往采用真空精煉和爐外精煉工藝。

2. 耐(nai)熱(re)鋼的鑄造

  某些鑄(zhu)(zhu)(zhu)造(zao)高合(he)金耐(nai)熱鋼(gang)構件，難以(yi)進一步加工(gong)變形(xing)，但是生產鑄(zhu)(zhu)(zhu)件不僅比軋材經濟合(he)算，而且鑄(zhu)(zhu)(zhu)件還(huan)有較高的持久強度。所以(yi)在(zai)耐(nai)熱鋼(gang)中，耐(nai)熱鋼(gang)鑄(zhu)(zhu)(zhu)件占有相當大的比例。鑄(zhu)(zhu)(zhu)造(zao)方法除采(cai)用砂型鑄(zhu)(zhu)(zhu)造(zao)外，還(huan)可用精密鑄(zhu)(zhu)(zhu)造(zao)工(gong)藝以(yi)獲得(de)表面(mian)光滑、尺寸精確的產品。對合(he)成氨和乙(yi)烯(xi)裂(lie)解用的高溫爐(lu)管往(wang)往(wang)采(cai)用離心鑄(zhu)(zhu)(zhu)造(zao)的方法。

3. 耐熱鋼熱處理

  馬(ma)氏體(ti)耐熱鋼的(de)熱處理(li)使用調質處理(li)，以穩定(ding)組織，得到良好的(de)綜(zong)合(he)力學性能和高(gao)溫強度(du)。

  鐵素(su)體鋼不能通過熱處(chu)理強化。為消除因(yin)冷塑性變形加工和焊接所導致的(de)內應力，可(ke)在650～830℃進行(xing)退火(huo)處(chu)理，退火(huo)后快速冷卻，以便迅速地經(jing)過475℃脆性溫度范圍。

  奧(ao)氏體抗氧化(hua)不(bu)銹鋼大(da)多采用高(gao)溫固溶熱處(chu)理，以(yi)獲(huo)得良好的冷變形性(xing)。奧(ao)氏體熱強鋼則(ze)先用高(gao)溫固溶處(chu)理，然后再(zai)在(zai)高(gao)于使用溫度60～100℃條件(jian)下進行時(shi)效處(chu)理，使組織(zhi)穩定化(hua)，同時(shi)析出第二相，以(yi)強化(hua)基體。

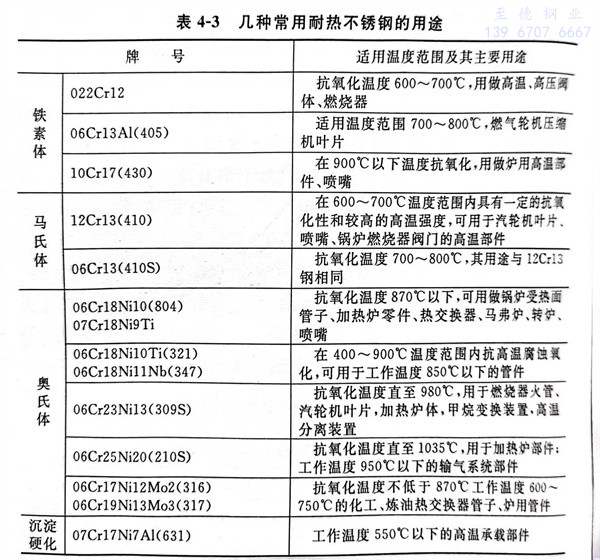

  耐熱(re)鑄(zhu)鋼(gang)大多是(shi)在鑄(zhu)造態下使用(yong)(yong)(yong)，也有的可根據耐熱(re)鋼(gang)的種(zhong)類采用(yong)(yong)(yong)相應(ying)的熱(re)處理(li)工藝進(jin)行熱(re)處理(li)。耐熱(re)不(bu)銹鋼(gang)的用(yong)(yong)(yong)途見表4-3。
