某(mou)裝(zhuang)置(zhi)內主管廊

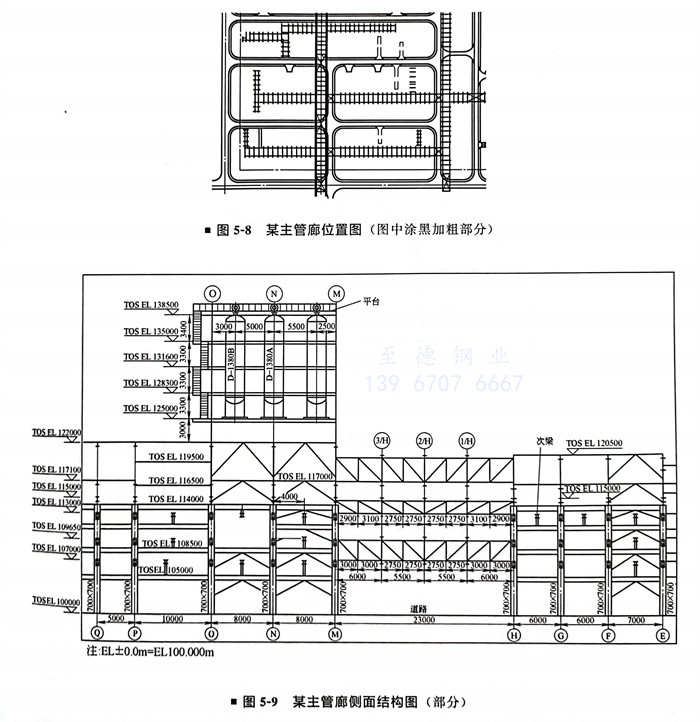

  某裝置(zhi)內(nei)主管(guan)(guan)(guan)(guan)廊(lang)(lang)側面圖(tu)，管(guan)(guan)(guan)(guan)廊(lang)(lang)主體總長203m，寬13m，頂層標高(gao)22m，其中管(guan)(guan)(guan)(guan)廊(lang)(lang)上(shang)設(she)備框(kuang)架最(zui)高(gao)處距地標高(gao)38m。主管(guan)(guan)(guan)(guan)廊(lang)(lang)大(da)約(yue)布置(zhi)了(le)兩千(qian)多條管(guan)(guan)(guan)(guan)線(xian)。圖(tu)5-8加粗部分(fen)為(wei)主管(guan)(guan)(guan)(guan)廊(lang)(lang)在整(zheng)個裝置(zhi)區內(nei)的位置(zhi)，圖(tu)5-9是一小段主管(guan)(guan)(guan)(guan)廊(lang)(lang)結(jie)構側面結(jie)構圖(tu)。

  一(yi)些大(da)、中型工(gong)程項目中，通(tong)常(chang)先根據(ju)工(gong)藝系(xi)統圖和(he)(he)裝置(zhi)(zhi)(zhi)規劃圖，對(dui)需要占用(yong)管(guan)(guan)(guan)廊(lang)的管(guan)(guan)(guan)線、儀表電氣槽架(jia)和(he)(he)設備進行(xing)初(chu)步的布(bu)置(zhi)(zhi)(zhi)研究，綜(zong)合考慮管(guan)(guan)(guan)廊(lang)的層數、層高和(he)(he)預留裕(yu)量等因素，最終(zhong)確定最小管(guan)(guan)(guan)廊(lang)寬(kuan)(kuan)(kuan)度(du)(du)。管(guan)(guan)(guan)廊(lang)橫斷面是兩個立柱(zhu)的，寬(kuan)(kuan)(kuan)度(du)(du)一(yi)般(ban)不(bu)超(chao)(chao)過10m，如果(guo)超(chao)(chao)過10m，管(guan)(guan)(guan)廊(lang)橫斷面宜采用(yong)三(san)個立柱(zhu)，如圖5-8中涂黑加粗部分的立管(guan)(guan)(guan)廊(lang)。如果(guo)管(guan)(guan)(guan)廊(lang)上布(bu)置(zhi)(zhi)(zhi)空(kong)冷(leng)(leng)器(qi)，管(guan)(guan)(guan)廊(lang)寬(kuan)(kuan)(kuan)度(du)(du)需考慮空(kong)冷(leng)(leng)器(qi)管(guan)(guan)(guan)束長(chang)度(du)(du)，具體(ti)要求見本書(shu)空(kong)冷(leng)(leng)器(qi)布(bu)置(zhi)(zhi)(zhi)設計(ji)章節詳述。

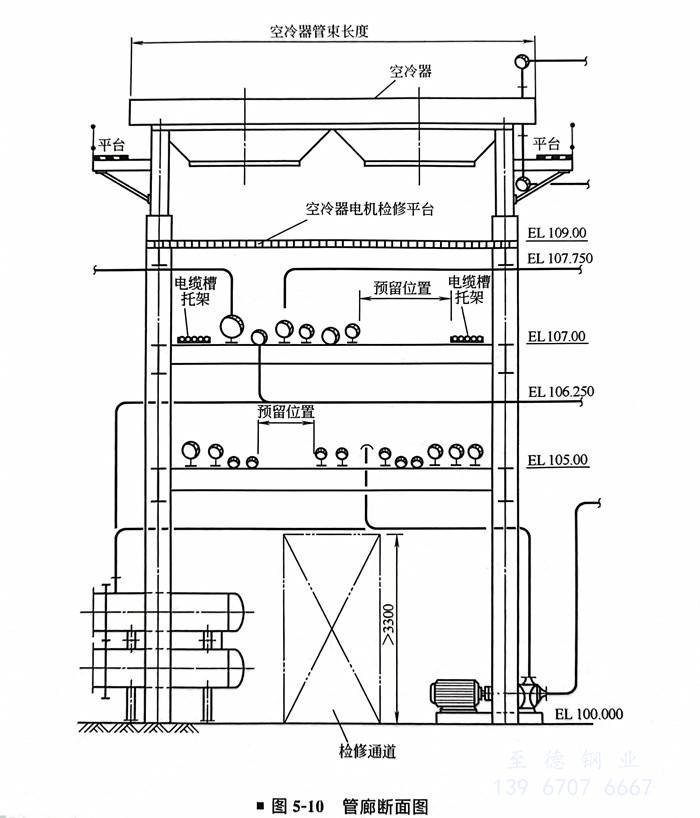

典型管廊斷面圖(tu)（圖(tu)5-10）

大型(xing)綜合管廊(lang)典型(xing)布置(zhi)設計

  石化裝(zhuang)(zhuang)置大(da)型綜(zong)合管廊不同于裝(zhuang)(zhuang)置小管廊，設計技術難度及工作量常常是整個工程裝(zhuang)(zhuang)置最大(da)的之(zhi)一。

  有的裝置(zhi)內(nei)大型綜合管(guan)(guan)廊(lang)橫斷面有一百多根管(guan)(guan)線(xian)，平均口徑10＂左右，管(guan)(guan)廊(lang)下(xia)面布置(zhi)了(le)泵、臥罐、閥組、減溫減壓器(qi)、換熱器(qi)、分(fen)析小(xiao)屋等設備(bei)實施，管(guan)(guan)廊(lang)側面布置(zhi)了(le)安全(quan)閥、消(xiao)音器(qi)等設備(bei)，管(guan)(guan)廊(lang)頂部布置(zhi)了(le)空冷(leng)器(qi)、立式塔、安全(quan)閥、控制閥等設備(bei)。這種裝置(zhi)內(nei)大型綜合管(guan)(guan)廊(lang)有的設計到約15m寬(kuan)、40m高。

  有的(de)煉化一(yi)體化裝置外大型綜合管廊(lang)橫(heng)斷面有200～300根(gen)管線(xian)，有的(de)管廊(lang)寬(kuan)度達50m左右、高度達40m左右。

  大(da)型綜合管(guan)廊的(de)(de)(de)(de)(de)(de)跨距有(you)(you)(you)(you)的(de)(de)(de)(de)(de)(de)用9m，有(you)(you)(you)(you)的(de)(de)(de)(de)(de)(de)用12m或18m。有(you)(you)(you)(you)的(de)(de)(de)(de)(de)(de)全(quan)用混(hun)凝(ning)土(tu)的(de)(de)(de)(de)(de)(de)，有(you)(you)(you)(you)的(de)(de)(de)(de)(de)(de)全(quan)用鋼(gang)結(jie)構的(de)(de)(de)(de)(de)(de)，有(you)(you)(you)(you)的(de)(de)(de)(de)(de)(de)第(di)1層用混(hun)凝(ning)土(tu)，以上層用的(de)(de)(de)(de)(de)(de)是鋼(gang)結(jie)構。不同的(de)(de)(de)(de)(de)(de)跨距、不同的(de)(de)(de)(de)(de)(de)結(jie)構形式對管(guan)道設(she)計程(cheng)序(xu)和(he)整個工(gong)程(cheng)項目的(de)(de)(de)(de)(de)(de)造價、進度影響很大(da)，具體見《工(gong)業(ye)管(guan)道配管(guan)設(she)計與工(gong)程(cheng)應用》一書(shu)的(de)(de)(de)(de)(de)(de)詳(xiang)述。

管廊(lang)頂部設(she)(she)備(bei)布置設(she)(she)計

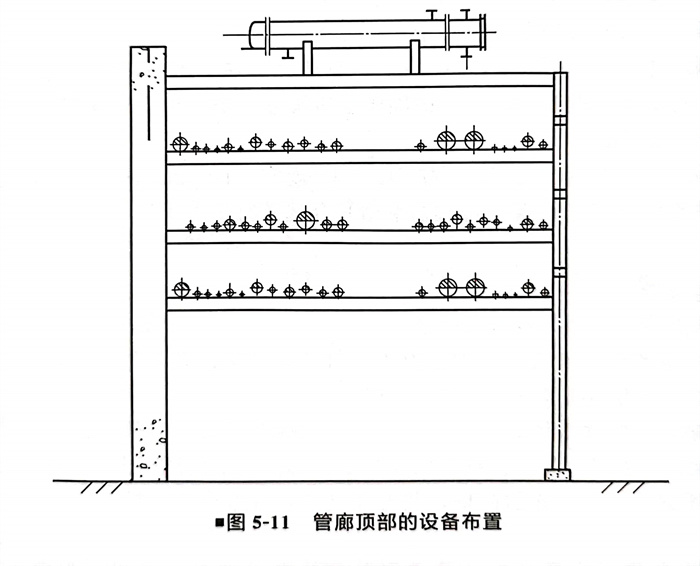

  管廊頂(ding)部(bu)(bu)常布置(zhi)空(kong)冷器(qi)、換熱器(qi)、立式設(she)備(bei)、安全閥等設(she)備(bei)。圖5-11是(shi)管廊頂(ding)部(bu)(bu)臥(wo)式設(she)備(bei)的(de)布置(zhi)示(shi)意圖。有的(de)工程把約15m高的(de)干(gan)燥塔布置(zhi)在了(le)管廊頂(ding)部(bu)(bu)。
