某大學對022Cr22Ni5Mo3N 雙相不銹鋼鋼焊接接頭應力腐蝕進行試驗，為氣田集輸管的設計、制造和維護提供了可靠的理論依據。

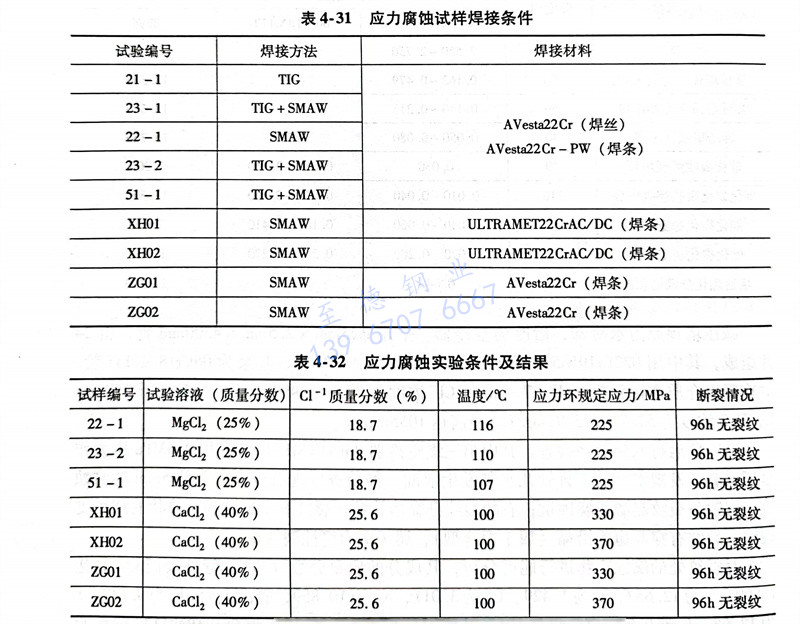

  試驗材料選用022Cr22Ni5Mo3N雙相不銹(xiu)鋼(gang)，經過鑄造和熱軋，再經過1050℃，1h的固溶處理，最后進行水淬。試樣為φ6mm的圓鋼，按TIG、SMAW、TIG＋SMAW等三種焊接方法焊接成9組，最后用不同廠家焊接材料的焊接試樣上取樣加工成焊接試樣，試樣焊接條件見表4-31。

  應力(li)腐(fu)蝕試(shi)驗(yan)在美(mei)國某公司(si)的(de)(de)應力(li)環(huan)(huan)試(shi)驗(yan)系(xi)統(tong)中進行，按ASTM G36標(biao)準(zhun)(zhun)進行應力(li)環(huan)(huan)腐(fu)蝕試(shi)驗(yan)，標(biao)準(zhun)(zhun)介(jie)質為(wei)溶(rong)液25％MgCl2，在溶(rong)液中經過(guo)96h應力(li)環(huan)(huan)試(shi)驗(yan)后，所得到的(de)(de)應力(li)腐(fu)蝕結果見表4-32。說(shuo)明022Cr22Ni5Mo3N雙相不(bu)銹鋼在試(shi)驗(yan)條件下具有良好的(de)(de)抗(kang)應力(li)腐(fu)蝕性能，可(ke)在氣田集輸管網工程中應用。
