浙江至德鋼業有限公司再生塔直徑為4600mm，高為5700mm，筒體上部材質為06Cr18Ni11Ti 不銹鋼管，厚度為12mm；筒體下部為20R碳鋼，厚度分別為16mm、18mm、20mm。設計壓力為0.175MPa，工作溫度為150℃，為壓力容器結構產品。
1. 焊(han)接工藝

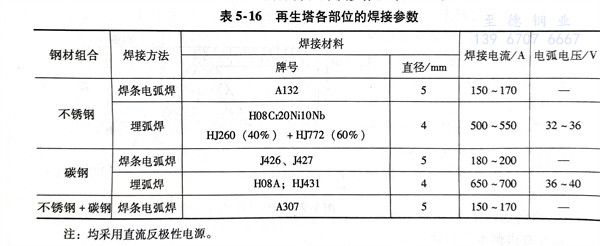

再生塔(ta)各(ge)部(bu)位(wei)的焊(han)接(jie)方法、焊(han)接(jie)材料(liao)和焊(han)接(jie)參(can)數見(jian)表(biao)5-16。
a. 同材質(zhi)板(ban)材的(de)焊(han)接
包括板(ban)材縱(zong)(zong)縫(feng)拼焊(han)(han)(han)(han)(han)、筒(tong)體縱(zong)(zong)縫(feng)焊(han)(han)(han)(han)(han)接(jie)和(he)筒(tong)節環縫(feng)焊(han)(han)(han)(han)(han)接(jie)。焊(han)(han)(han)(han)(han)接(jie)方法采用(yong)焊(han)(han)(han)(han)(han)條(tiao)電(dian)弧焊(han)(han)(han)(han)(han)和(he)埋弧焊(han)(han)(han)(han)(han)。焊(han)(han)(han)(han)(han)接(jie)順序(xu)先焊(han)(han)(han)(han)(han)里(li)側(ce)焊(han)(han)(han)(han)(han)縫(feng)，后焊(han)(han)(han)(han)(han)外(wai)側(ce)焊(han)(han)(han)(han)(han)縫(feng)；里(li)側(ce)焊(han)(han)(han)(han)(han)縫(feng)用(yong)焊(han)(han)(han)(han)(han)條(tiao)電(dian)弧焊(han)(han)(han)(han)(han)進行(xing)打底焊(han)(han)(han)(han)(han)，外(wai)側(ce)焊(han)(han)(han)(han)(han)縫(feng)先用(yong)碳(tan)弧氣刨清(qing)焊(han)(han)(han)(han)(han)根(gen)，進行(xing)打磨清(qing)理，再用(yong)埋弧焊(han)(han)(han)(han)(han)蓋面，產品試板(ban)應隨(sui)筒(tong)體縱(zong)(zong)焊(han)(han)(han)(han)(han)縫(feng)一同施焊(han)(han)(han)(han)(han)。
由(you)于筒(tong)體直徑較大，容易變形(xing)，需要設計一種專用與筒(tong)體圓(yuan)滑(hua)連接(jie)的可(ke)調(diao)節支撐(cheng)架承托，為的是保證筒(tong)體的圓(yuan)度，然后放在焊(han)接(jie)轉臺上進(jin)行焊(han)接(jie)。
b. 異種材質筒體的(de)環(huan)縫(feng)焊接
此道工(gong)序(xu)采用(yong)焊(han)條電弧(hu)焊(han)完成。由于06Cr18Ni11Ti鋼板厚度與20R鋼板厚度不等，要在(zai)保證兩筒節(jie)內徑相(xiang)同的(de)情況(kuang)下進行組裝定位焊(han)。定位焊(han)使用(yong)的(de)焊(han)條牌號與正式焊(han)接(jie)(jie)(jie)(jie)(jie)的(de)焊(han)條牌號相(xiang)同，僅是焊(han)條直(zhi)徑小一些。焊(han)接(jie)(jie)(jie)(jie)(jie)順(shun)序(xu)分三(san)層(ceng)：第一層(ceng)先焊(han)外側(ce)焊(han)縫(feng)；外側(ce)焊(han)縫(feng)焊(han)好后對(dui)內側(ce)面(mian)焊(han)縫(feng)進行清根，焊(han)接(jie)(jie)(jie)(jie)(jie)里側(ce)焊(han)縫(feng)為第二層(ceng)；第三(san)層(ceng)是對(dui)外側(ce)的(de)蓋面(mian)焊(han)縫(feng)。清根的(de)目的(de)，一是減少未焊(han)透；二是減少母材(cai)在(zai)焊(han)縫(feng)中所占比例，有利于形成抗裂性好的(de)奧氏體(ti)＋鐵素(su)體(ti)組織的(de)異(yi)種(zhong)(zhong)鋼焊(han)接(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)頭。為了加(jia)強對(dui)異(yi)種(zhong)(zhong)金(jin)屬焊(han)接(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)頭的(de)質量控制，往往需要在(zai)此工(gong)序(xu)內同一參數下焊(han)接(jie)(jie)(jie)(jie)(jie)產品試板。
2. 焊后檢查(cha)
焊縫用滲(shen)透(tou)著色法探傷，確保(bao)質量合(he)格前提下，再進行(xing)局部（≥20％）射線檢(jian)(jian)(jian)測(ce)。焊接(jie)接(jie)頭內部質量應不低于《壓力容器無損檢(jian)(jian)(jian)測(ce)》標準規定(ding)的射線透(tou)照檢(jian)(jian)(jian)測(ce)要求的III級。若射線檢(jian)(jian)(jian)測(ce)不合(he)格，在(zai)同(tong)一部位補焊不允許超過兩次。
3. 焊(han)后(hou)熱處理
為(wei)了防(fang)止發(fa)生應(ying)(ying)力(li)腐蝕，進(jin)行(xing)(xing)消除應(ying)(ying)力(li)的(de)熱(re)處理(li)。可(ke)以整體熱(re)處理(li)，也可(ke)以對(dui)焊(han)接接頭進(jin)行(xing)(xing)局(ju)部熱(re)處理(li)。其工藝和參數是：300℃以下，升(sheng)(sheng)溫速(su)度(du)不限；當內外壁溫度(du)均達(da)到300℃以后(hou)，升(sheng)(sheng)溫速(su)度(du)不大于150℃／h，升(sheng)(sheng)溫至（625±25）℃后(hou)，保溫1h。降溫速(su)度(du)與升(sheng)(sheng)溫相同，冷(leng)卻至300℃以下不受限制，可(ke)以空冷(leng)。熱(re)處理(li)后(hou)還應(ying)(ying)對(dui)設(she)備(bei)進(jin)行(xing)(xing)耐壓試驗(yan)，合(he)格后(hou)方可(ke)出廠。
