一、兩種不同(tong)材料的(de)焊接性分析(xi)

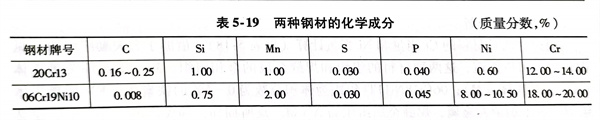

這兩種材料的化學成分見表5-19，從表中可以知道：首先，從冷卻速度來講，06Cr19Ni10 不銹鋼(gang)管(guan)焊接時要防止過熱，而20Cr13不銹鋼卻要避免冷卻速度過快，以免產生冷裂紋；其次，在焊接參數上，06Cr19Ni10鋼在相同的可焊厚度下，所需的焊接熱輸入要比20Cr13鋼小20％左右，必須考慮在20Cr13鋼一側進行預熱和焊后保溫。所以在制定焊接工藝時必須兼顧二者，用一個行之有效的焊接工藝來保證，才能焊接出符合使用的焊接接頭。
二、焊接材料的選用(yong)

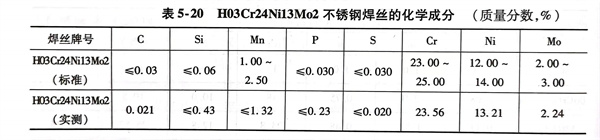

06Cr19Ni10不銹鋼管和20Cr13不銹鋼法蘭焊接時，根據YB／T 5092-1996標準，兼顧兩種母材的焊接性，為保證其焊縫金屬的耐蝕性，根據等成分原則，選用H03Cr24Ni13Mo2不銹鋼焊絲，其化學成分見表5-20。
三、焊(han)前準(zhun)備

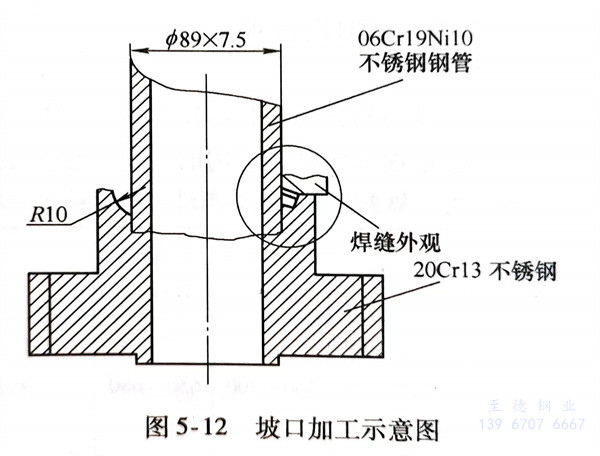

1. 工件坡口制備如圖5-12所示，為插入式坡口車(che)削加工而(er)成。
2. 待焊處周(zhou)圍20mm范圍內油(you)污要(yao)用酒(jiu)精或丙(bing)酮擦洗同時也要(yao)將焊絲(si)除油(you)污。
3. 準備(bei)好保溫用的(de)草木灰，并保證其(qi)干燥。
四、焊接(jie)工藝(yi)及參數

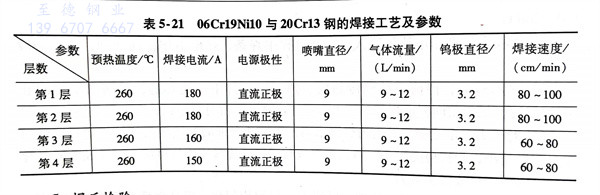

采(cai)用TSP-300直流鎢極(ji)氬弧焊機，焊接工藝(yi)及參數見表(biao)5-21。焊接工藝(yi)過程如(ru)下：
1. 工件定位(wei)
先用氧炔焰(yan)將20Cr13鋼接(jie)頭(tou)(tou)法蘭(lan)待焊(han)處周邊(bian)50mm范圍內加熱，用紅外線溫度測試儀測試達到280℃后，迅速將06Cr19Ni10管路與20Cr13接(jie)頭(tou)(tou)法蘭(lan)按圖5-12所示裝(zhuang)配好，并均勻定(ding)位焊(han)4點，定(ding)位焊(han)焊(han)縫長度為10～15mm。
2. 第1層焊接
用紅外線溫度(du)測(ce)試儀測(ce)試20Cr13接頭法蘭焊(han)縫(feng)周圍(wei)50mm范圍(wei)內(nei)最(zui)遠端的(de)溫度(du)，當不低于(yu)260℃后(hou)開始焊(han)接，焊(han)縫(feng)厚度(du)以5mm為(wei)宜，并盡量(liang)減少20Cr13接頭法蘭的(de)金(jin)屬熔敷量(liang)。
3. 第2層焊接
用紅外線溫度測試儀(yi)測試06Cr19Ni10不銹鋼管路焊(han)縫周邊(bian)溫度，當降到(dao)260℃后開始焊(han)接，焊(han)縫厚(hou)度以5mm為宜，并盡(jin)量減少20Cr13接頭(tou)法蘭(lan)的金屬熔敷(fu)量。
4. 第3層焊接(jie)
用(yong)紅(hong)外線溫(wen)度(du)測試儀測試06Cr19Ni10不銹鋼(gang)管路焊縫周(zhou)邊溫(wen)度(du)，當降到(dao)260℃后(hou)開始焊接，焊縫填滿坡口，略有(you)焊腳，并盡(jin)量減少20Cr13接頭法蘭的金屬(shu)熔(rong)敷量。
5. 第4層焊接
用紅外線溫度(du)測(ce)試儀(yi)測(ce)試06Cr19Ni10不銹(xiu)鋼管路與20Cr13接頭法蘭周邊(bian)溫度(du)，當降到260℃后(hou)開始(shi)焊接，焊腳要(yao)達到圖樣要(yao)求，焊腳形狀(zhuang)呈凹形圓弧過渡，并(bing)盡量減少20Cr13接頭法蘭的金屬(shu)熔(rong)敷量。
6. 焊后處理(li)
迅速用紅外線溫度測試儀測試06Cr19Ni10不銹鋼管(guan)路與(yu)20Cr13接頭法(fa)蘭(lan)周邊100mm范圍內的溫度，當達到400℃（如果(guo)溫度不夠，用氧(yang)炔焰進行加熱，使其(qi)達到此溫度），迅速將焊件放入木灰中埋蓋好(hao)。
五(wu)、焊后檢驗
1. 焊縫(feng)(feng)外(wai)觀(guan)檢驗： 24h后取出焊件，用紅外(wai)線溫度測試(shi)儀測試(shi)焊縫(feng)(feng)表(biao)面溫度，低于50℃后，用10倍(bei)放大(da)鏡檢驗焊接(jie)接(jie)頭是否存在裂紋及(ji)其他不允(yun)許超(chao)標表(biao)面缺(que)陷。
2. 用著色(se)劑噴涂(tu)焊接(jie)接(jie)頭，顯(xian)像后沒有發現(xian)微裂紋。
3. 水壓(ya)(ya)試(shi)驗(yan)： 按設計圖樣技術要求(qiu)進行35MPa水壓(ya)(ya)試(shi)驗(yan)，保壓(ya)(ya)30min后(hou)沒有發現滲漏現象。
