久久99国产精品久久99果冻传媒

2Cr13、20Cr13、420

  2Cr13、20Cr13、420 不銹(xiu)鋼是(shi)久久99國產精品久久99果凍傳媒:馬氏體不銹鋼，其(qi)主要性(xing)能類似1Cr13不銹鋼。由(you)于含碳量較(jiao)高，其(qi)強度、硬度高于久久99國產精品久久99果凍傳媒:1Cr13，而韌性和耐(nai)蝕(shi)(shi)(shi)性略低。熱處理后經拋光，在弱腐蝕(shi)(shi)(shi)介質（如鹽(yan)(yan)水溶液、硝(xiao)酸(suan)及某些濃度不(bu)高(gao)的(de)(de)有(you)機酸(suan)食品生產(chan)介質）中，溫度不(bu)高(gao)（大(da)約30℃以(yi)下）的(de)(de)條(tiao)件下，具有(you)良好(hao)的(de)(de)耐(nai)蝕(shi)(shi)(shi)性。在淡水、海水、蒸汽、潮濕大(da)氣條(tiao)件下亦表現出良好(hao)的(de)(de)可用(yong)的(de)(de)耐(nai)蝕(shi)(shi)(shi)性。在硫酸(suan)、鹽(yan)(yan)酸(suan)、熱硝(xiao)酸(suan)、熔融(rong)堿(jian)等(deng)介質中耐(nai)蝕(shi)(shi)(shi)性較差。此外，2Cr13、20Cr13、420 久久99國產精品久久99果凍傳媒:不銹鋼在700℃以下具有足夠的(de)強度、熱穩定(ding)性(xing)和良(liang)好的(de)減振性(xing)。2Cr13、20Cr13、420 不銹鋼主(zhu)要用于制造承受高(gao)應力負荷的(de)零件，如汽(qi)輪機(ji)(ji)葉片、熱油泵軸(zhou)和軸(zhou)套、葉輪、水壓機(ji)(ji)閥片等，亦可用于造紙工業和醫療器(qi)械以及日用消(xiao)費(fei)領(ling)域的(de)刀具、餐具等。

一(yi)、化學(xue)成分

 2Cr13、20Cr13、420 不銹鋼的化學成分見表3-19。

二、室溫力(li)學性(xing)能

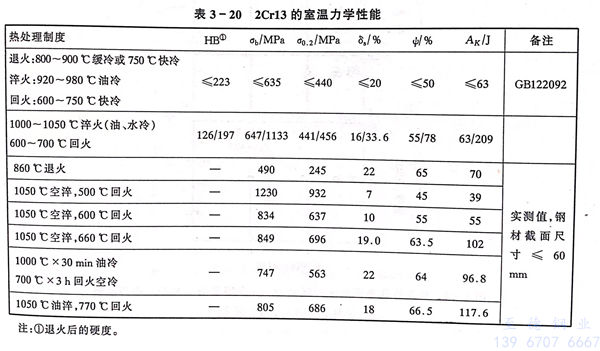

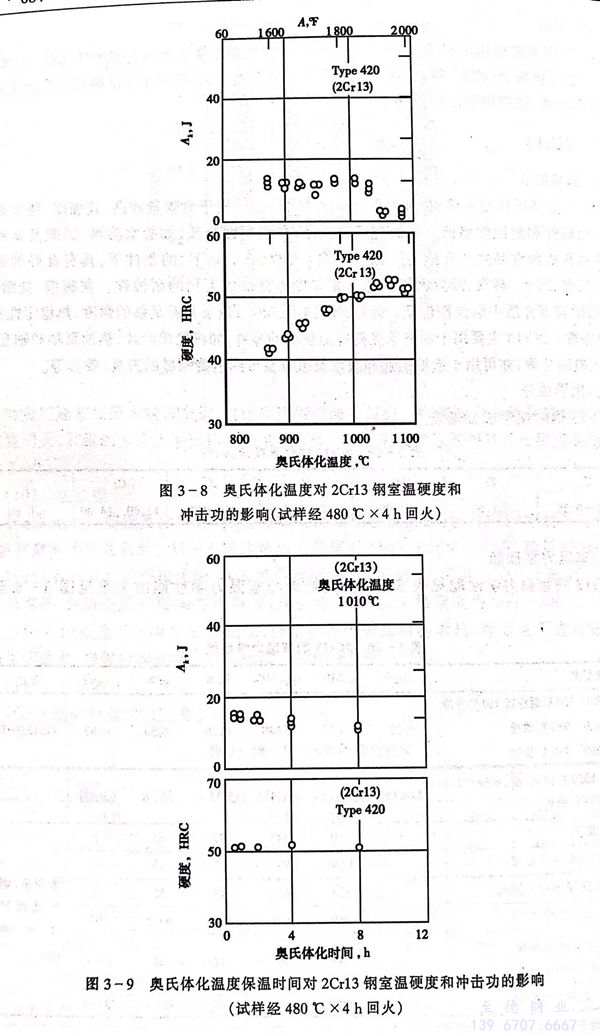

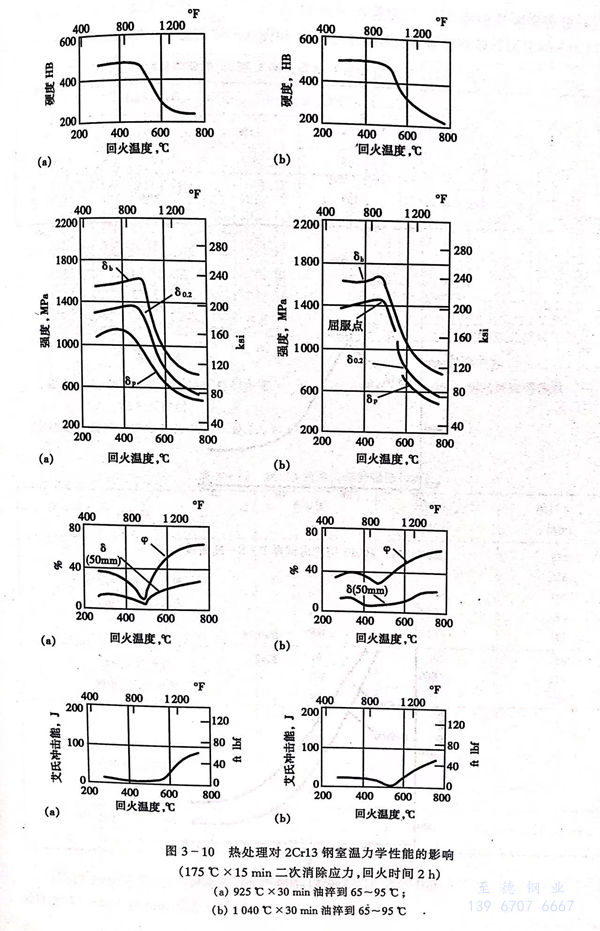

 2Cr13、20Cr13、420 不(bu)銹鋼的(de)室(shi)溫(wen)力學性(xing)能(neng)見(jian)表3-20。熱處理與室(shi)溫(wen)力學性(xing)能(neng)的(de)關系(xi)見(jian)圖(tu)3-8至圖(tu)3-10。

三、疲(pi)勞(lao)和斷裂韌性

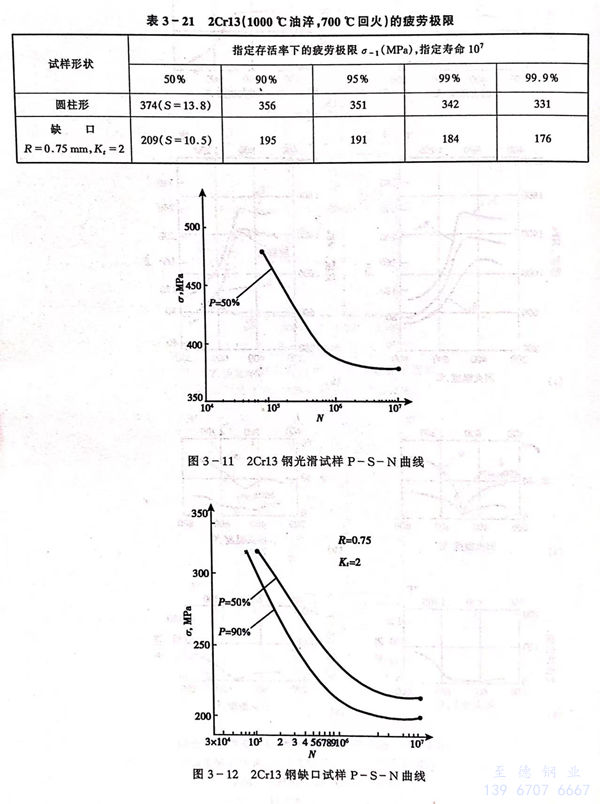

 2Cr13、20Cr13、420 不銹鋼的(de)室(shi)溫(wen)旋(xuan)轉(zhuan)彎曲疲勞性(xing)能見表3-21和(he)(he)圖3-11和(he)(he)圖3-12。

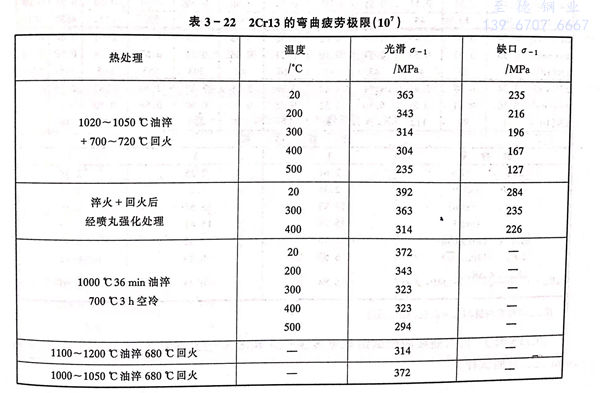

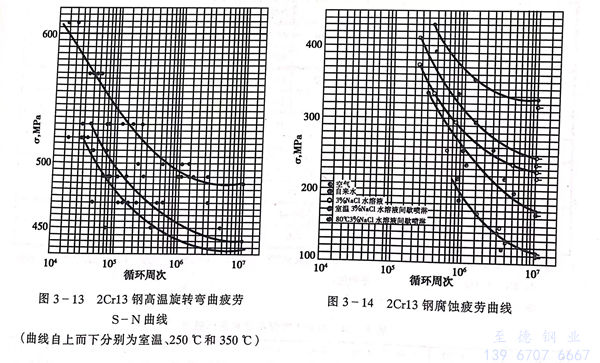

 2Cr13、20Cr13、420 不銹(xiu)鋼（1000℃油淬，700℃回火）的高溫疲勞(lao)和腐蝕疲勞(lao)行為(wei)分(fen)別見(jian)(jian)圖3-13和圖3-14。2Cr13鋼光滑和缺(que)口試樣彎曲(qu)疲勞(lao)極限見(jian)(jian)表3-22。

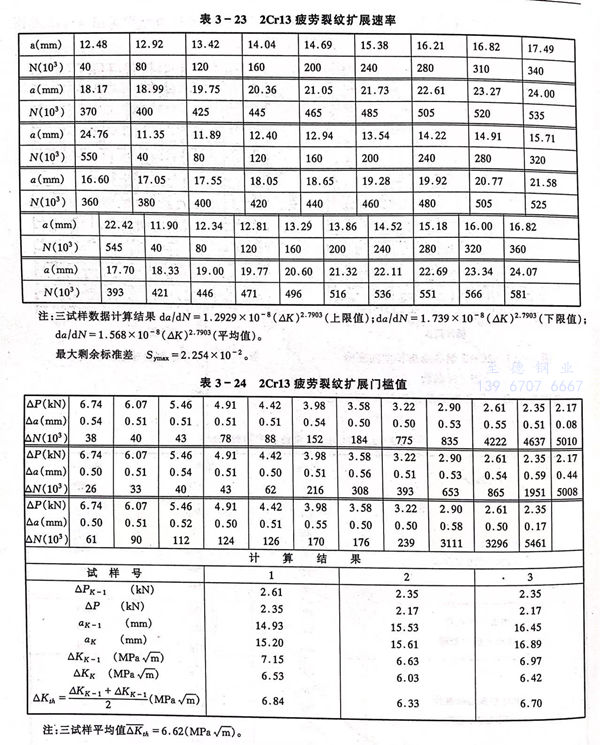

 2Cr13、20Cr13、420 不銹鋼的疲勞裂紋擴展速率(lv)和(he)疲勞裂紋擴展門檻值的測室(shi)結果(guo)見表3-23和(he)表3-24。試(shi)樣(yang)為11mm×44mm緊(jin)湊拉伸試(shi)樣(yang)。

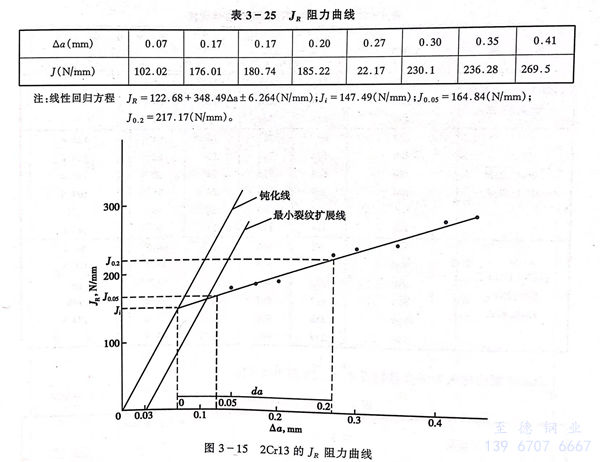

 2Cr13、20Cr13、420 不(bu)銹(xiu)鋼的JR阻(zu)力曲線的測試結(jie)果(guo)見表3-25和圖3-15，試樣(yang)為20mm×24mm×96mm三點(dian)彎曲試樣(yang)。

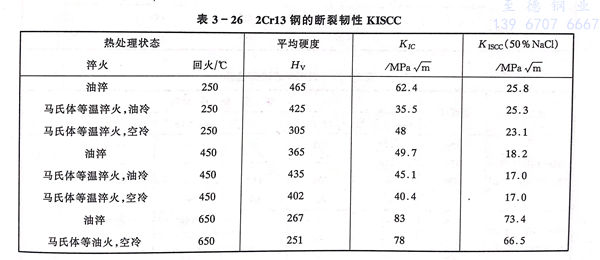

  不(bu)同熱(re)處(chu)理狀態的(de)2Cr13鋼(gang)的(de)斷裂韌性和SCC的(de)門檻值見表(biao)3-26。

四、高溫力學(xue)性能

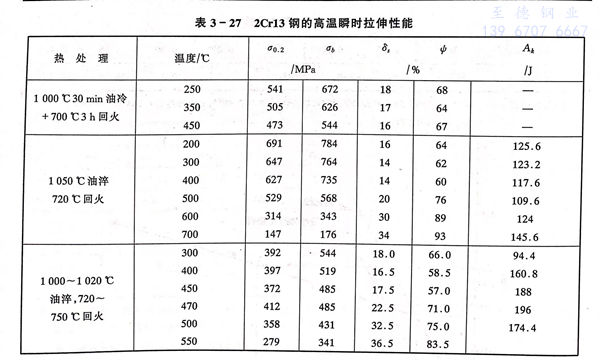

 2Cr13、20Cr13、420 不銹(xiu)鋼的高溫(wen)瞬時(shi)拉(la)伸性能見表3-27。

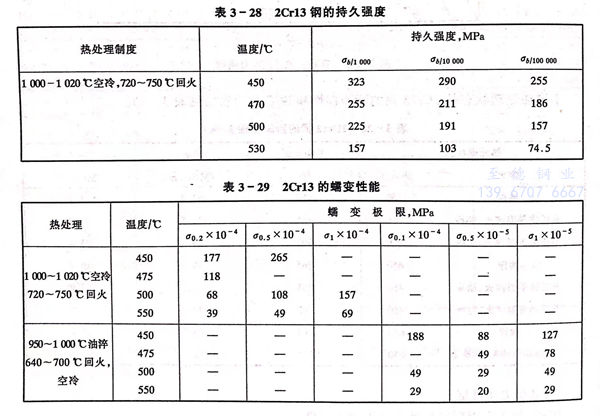

 2Cr13、20Cr13、420 不銹(xiu)鋼的持久(jiu)和蠕變(bian)性能(neng)見表3-28和表3-29。

五、耐蝕性

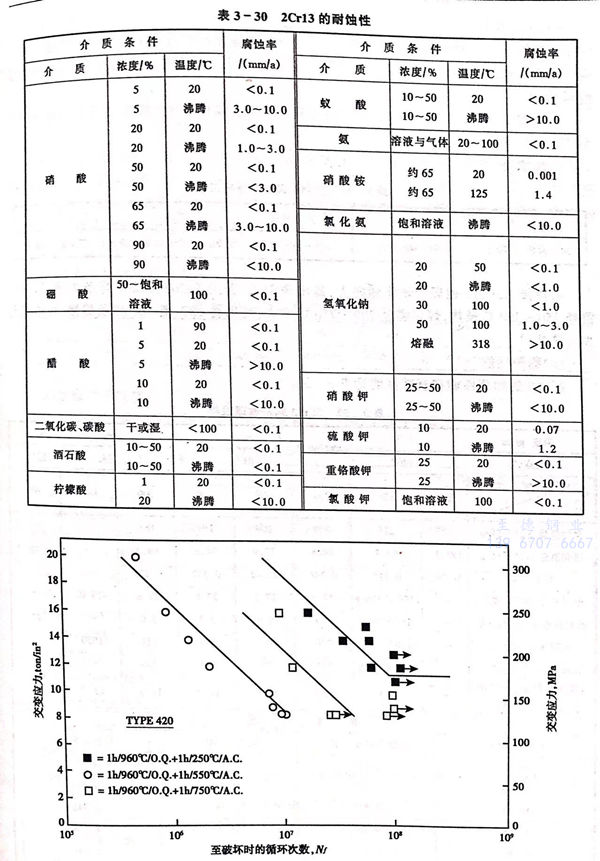

 2Cr13、20Cr13、420 不(bu)銹鋼(gang)的耐蝕性能(neng)(neng)見(jian)表3-30。鋼(gang)的腐(fu)蝕疲(pi)勞性能(neng)(neng)見(jian)圖3-16。

六(liu)、工藝性能(neng)

a. 熱加工(gong)

    不銹鋼的熱加(jia)(jia)工(gong)性能良好，適(shi)宜的熱加(jia)(jia)工(gong)溫(wen)度區間為850～1200℃，熱變形終了應(ying)采用(yong)砂冷或及(ji)時退火，熱加(jia)(jia)工(gong)的升溫(wen)操作應(ying)緩慢，在低于(yu)850℃時應(ying)緩慢加(jia)(jia)熱，冷裝爐溫(wen)度≤800℃。

 b. 冷(leng)加工

   冷(leng)加(jia)工(gong)性能良好，可進行(xing)冷(leng)軋、冷(leng)沖(chong)壓、深拉(la)等加(jia)工(gong)操(cao)作，消(xiao)除應力退火可采用730～780℃回火。

  c. 熱處理

  2Cr13、20Cr13、420 不(bu)銹鋼的熱處理工藝見表3-31。

 d. 焊接

  2Cr13、20Cr13、420 不銹鋼焊(han)(han)(han)(han)后硬化(hua)傾向(xiang)大，易出現(xian)裂(lie)紋，若用Cr202、Cr207焊(han)(han)(han)(han)條焊(han)(han)(han)(han)接時，焊(han)(han)(han)(han)前需經250～350℃預熱(re)(re)，焊(han)(han)(han)(han)后需經700～750℃回(hui)火；若用奧107、奧207焊(han)(han)(han)(han)條焊(han)(han)(han)(han)接，可(ke)不進行焊(han)(han)(han)(han)后熱(re)(re)處理。

七(qi)、物理性能

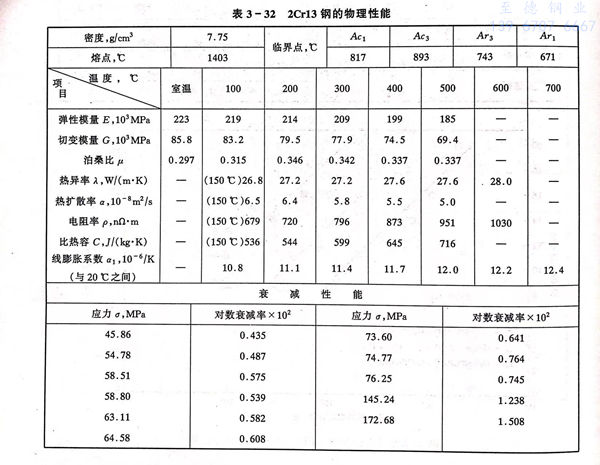

  2Cr13、20Cr13、420 不銹鋼的物理(li)性(xing)能(neng)和衰減性(xing)能(neng)見(jian)表3-32。

八、應用

   經熱(re)處理后的(de)2Cr13、20Cr13、420 不銹鋼，可用(yong)于承受較高應力的(de)零部(bu)件，如透(tou)平后幾級(ji)及低(di)溫(wen)段長葉(xie)片、閥、閥件、熱(re)裂設備，緊(jin)固件等。亦大(da)量應用(yong)于造紙工業刀具(ju)，食品(pin)加工機械及餐(can)具(ju)。
