馬(ma)(ma)氏(shi)體(ti)不銹(xiu)鋼(gang)(gang)(gang)是一類可(ke)通(tong)(tong)過(guo)熱處理(li)（淬火(huo)回火(huo)）對其(qi)性能進行調(diao)整的不銹(xiu)鋼(gang)(gang)(gang)，通(tong)(tong)俗(su)地講是一類可(ke)硬化的不銹(xiu)鋼(gang)(gang)(gang)，此(ci)類鋼(gang)(gang)(gang)具有(you)(you)高的硬度、良好的力學性能和不銹(xiu)性，這些特性決(jue)定了此(ci)類鋼(gang)(gang)(gang)必須(xu)具備兩個(ge)基本條件：其(qi)一，在(zai)(zai)平衡相(xiang)圖中(zhong)(zhong)必須(xu)有(you)(you)奧(ao)氏(shi)體(ti)相(xiang)區存在(zai)(zai)；其(qi)二(er)，為(wei)使鋼(gang)(gang)(gang)形成(cheng)耐(nai)腐(fu)蝕的鈍化膜，鉻含(han)量必須(xu)在(zai)(zai)10.5％以上(shang)。馬(ma)(ma)氏(shi)體(ti)不銹(xiu)鋼(gang)(gang)(gang)在(zai)(zai)淬火(huo)狀態下具有(you)(you)體(ti)心四方(fang)晶(jing)體(ti)結(jie)構（馬(ma)(ma)氏(shi)體(ti)），具有(you)(you)鐵磁性，在(zai)(zai)較弱(ruo)腐(fu)蝕環境(jing)中(zhong)(zhong)具有(you)(you)耐(nai)蝕性。鋼(gang)(gang)(gang)中(zhong)(zhong)的鉻含(han)量可(ke)達(da)18％，碳可(ke)以超過(guo)1.2％。
4Cr13、40Cr13 不銹鋼是Cr13型馬氏體不銹鋼中含碳量較高的鋼種，主要性能和用途類似于3Cr13不銹鋼(gang)。由于碳含量較高，熱處理后的強度和硬度均較高，塑韌性相對較低。
一、化學(xue)成分
4Cr13、40Cr13 不(bu)銹鋼的化學成分見表(biao)3-45。
二、室溫力學性(xing)能

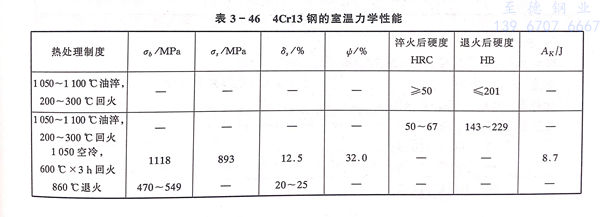

4Cr13、40Cr13 不銹鋼的室(shi)溫(wen)力學性能(neng)見(jian)表(biao)3-46。
三、高溫(wen)力學性能

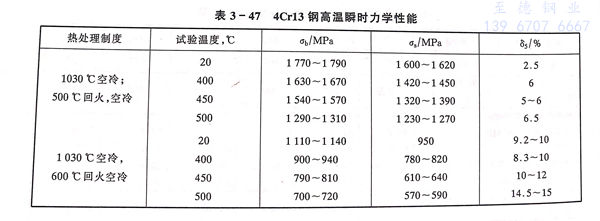

4Cr13、40Cr13 不銹鋼的高溫瞬(shun)時力學性能(neng)見表(biao)3-47。
四、抗松弛性能

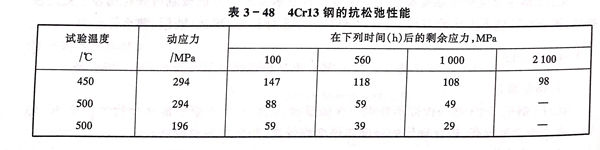

4Cr13、40Cr13 不銹鋼的抗松弛性能(neng)見表(biao)3-48。
五、耐蝕性和抗氧化性
4Cr13、40Cr13 不銹鋼的耐蝕性略低于2Cr13不(bu)銹鋼，4Cr13不銹鋼可在600～650℃長期使用。
六、工(gong)藝性能
a. 熱加工
4Cr13、40Cr13 不(bu)銹(xiu)鋼的熱加工工藝(yi)參數同(tong)3Cr13不(bu)銹(xiu)鋼。
b. 熱處理

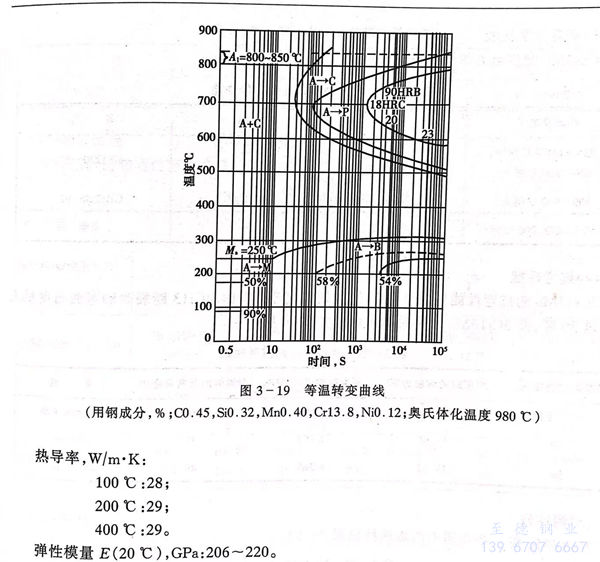

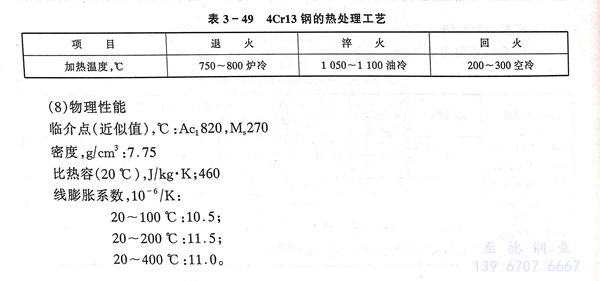

4Cr13、40Cr13 不銹鋼(gang)的熱處理工藝見(jian)表3-49。等溫轉變曲線(xian)見(jian)圖3-19。
七、物(wu)理性能
臨介點（近似值(zhi)），℃：Ac，820，M，270
密度，g／cm3：7.75
比熱容（20℃），J／kg·K；460
線膨脹系數，10-6／K：
20~100℃:10.5;
20~200℃:11.5;
20~400℃:11.0。
熱導率(lv)，W／m·K：
100℃: 28;
200℃: 29;
400℃: 29。
彈性模量E（20℃），GPa：206～220。
八、應用
4Cr13、40Cr13 不(bu)銹鋼主要用于制(zhi)造(zao)外科(ke)醫療用具(ju)、醫用剪刀(dao)、軸承(cheng)、閥門、彈簧等。4Cr13、40Cr13 不(bu)銹鋼可焊(han)性差，通常不(bu)制(zhi)造(zao)焊(han)接(jie)部件(jian)。
地點：浙(zhe)江省麗水市松陽縣工業園區三期永寧路(lu)
郵編：323400
電話(hua)：0577-28850550
手(shou)機(ji)：139 6707 6667
傳真：0577- 28909778
郵箱：myzhide@126.com
CopyRight 2015-2021 All Rights Reserved 浙江(jiang)至(zhi)德鋼業(ye)有限公司 版權所有
