馬(ma)氏(shi)體(ti)不銹鋼是(shi)一類(lei)可通過(guo)(guo)熱(re)處(chu)理（淬(cui)(cui)火回火）對其(qi)性(xing)能(neng)進行(xing)調整的不銹鋼，通俗地(di)講(jiang)是(shi)一類(lei)可硬化(hua)的不銹鋼，此(ci)類(lei)鋼具(ju)有(you)高(gao)的硬度、良好的力學性(xing)能(neng)和不銹性(xing)，這些特性(xing)決定(ding)了此(ci)類(lei)鋼必(bi)須具(ju)備(bei)兩個基本條件：其(qi)一，在(zai)平衡相(xiang)圖中必(bi)須有(you)奧氏(shi)體(ti)相(xiang)區存(cun)在(zai)；其(qi)二，為使鋼形(xing)成耐(nai)腐蝕(shi)的鈍化(hua)膜，鉻含量必(bi)須在(zai)10.5％以上。馬(ma)氏(shi)體(ti)不銹鋼在(zai)淬(cui)(cui)火狀(zhuang)態下具(ju)有(you)體(ti)心四方(fang)晶體(ti)結構（馬(ma)氏(shi)體(ti)），具(ju)有(you)鐵磁性(xing)，在(zai)較弱(ruo)腐蝕(shi)環境中具(ju)有(you)耐(nai)蝕(shi)性(xing)。鋼中的鉻含量可達18％，碳可以超過(guo)(guo)1.2％。
1Cr17Ni2、14Cr17Ni2、431 不銹鋼是一種經典的久久99國產精品久久99果凍傳媒:馬氏體不銹鋼，是馬氏體久久99國產精品久久99果凍傳媒:不銹鋼中強度與韌性匹配較好的鋼種之一。它對氧化性酸、大多數有機酸及有機鹽類的水溶液有良好的耐蝕性。一般用于硝酸、醋酸生產和輕工、紡織、食品工業中的既要求強韌性又需耐腐蝕的軸類、活塞桿、泵、閥等零部件以及彈簧和緊固件。
一、化(hua)學(xue)成分
1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼的化學(xue)成分見(jian)表(biao) 3-75。
二、室溫(wen)力(li)學性(xing)能

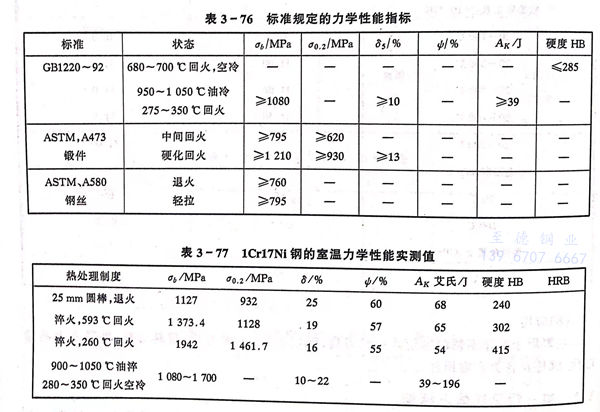

1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang)標準規定的(de)室(shi)溫力學性能和(he)實(shi)測值(zhi)分別叫表 3-76 和(he) 表 3-77。

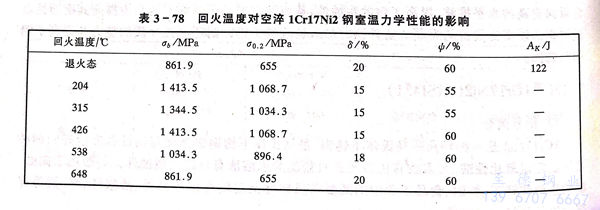

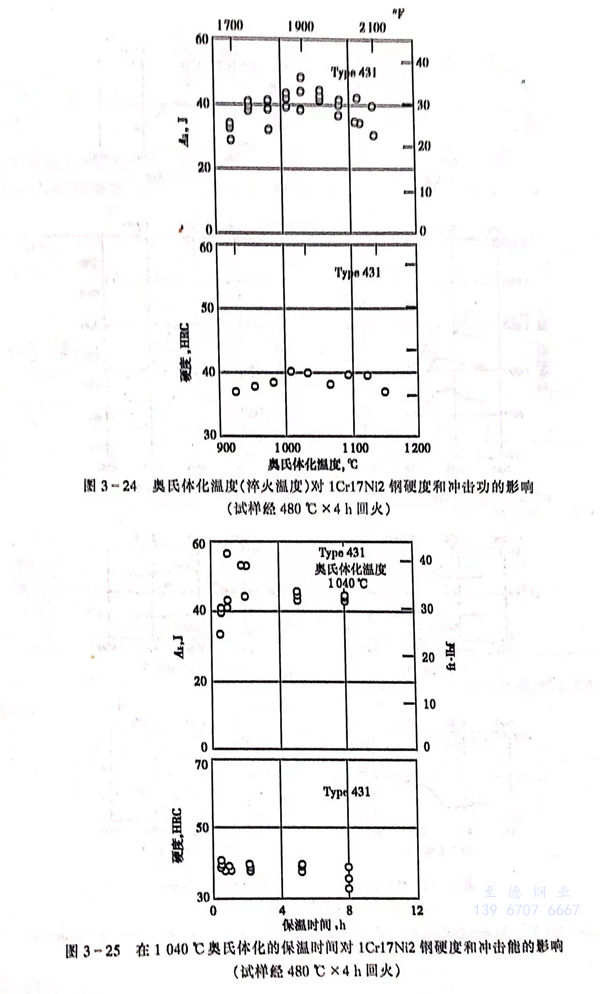

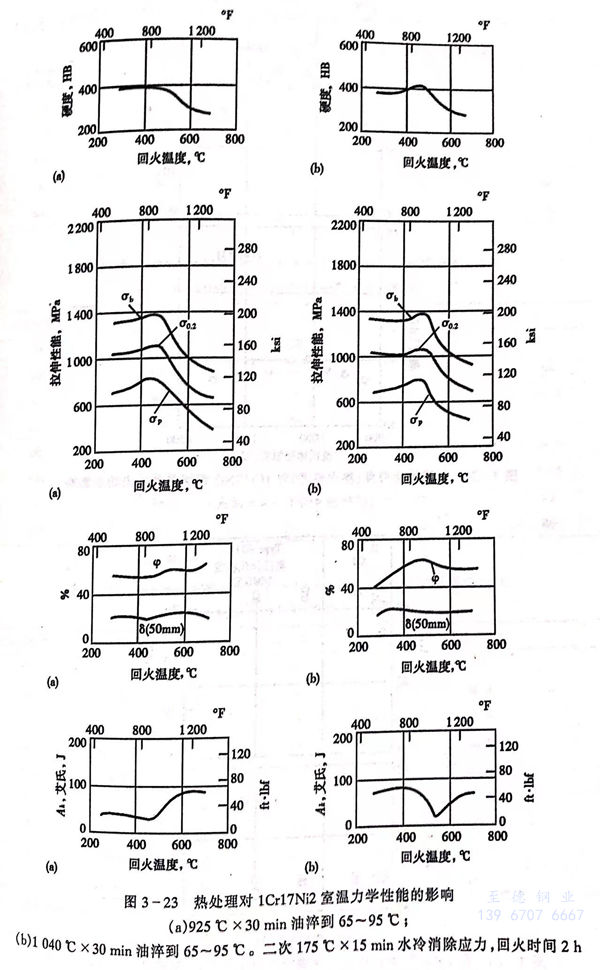

1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼的(de)室溫力(li)學性(xing)能(neng)可(ke)通過熱(re)處理(li)工藝予以調(diao)整，熱(re)處理(li)工藝條(tiao)件(jian)與室溫力(li)學性(xing)能(neng)的(de)影響見表3-78和圖3-23至圖3-25。
三、高溫力學(xue)性能

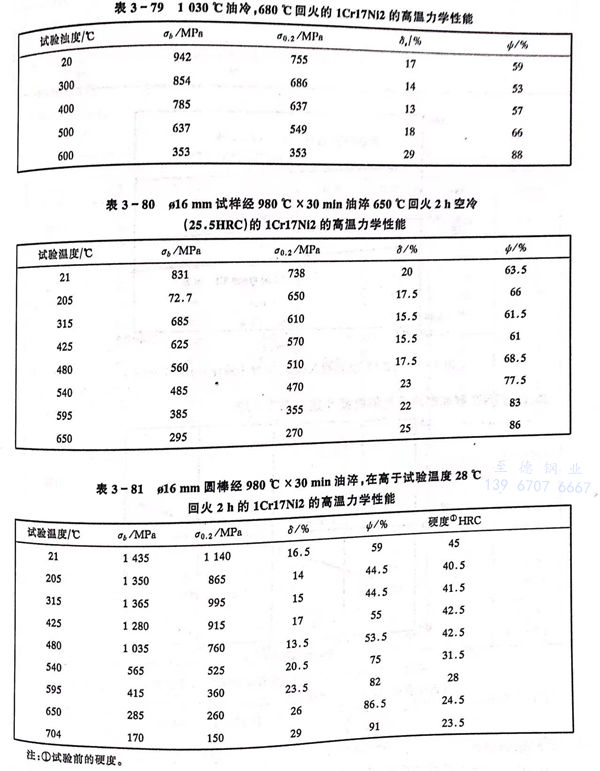

不(bu)同熱處理狀態下的1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼的高溫瞬時(shi)拉(la)伸性能見表(biao)3-79至表(biao)3-81。

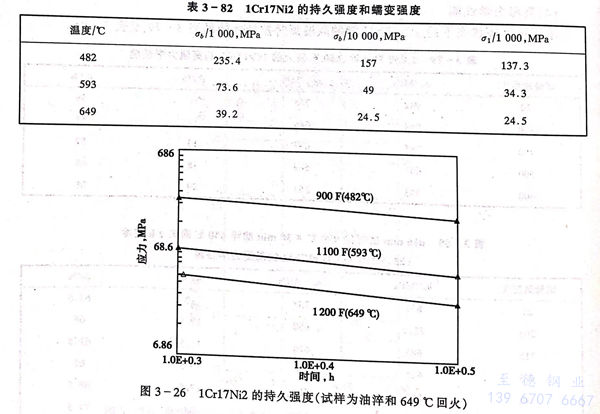

1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼的持久強度和蠕變強度見表(biao) 3-82 和 圖 3-26。

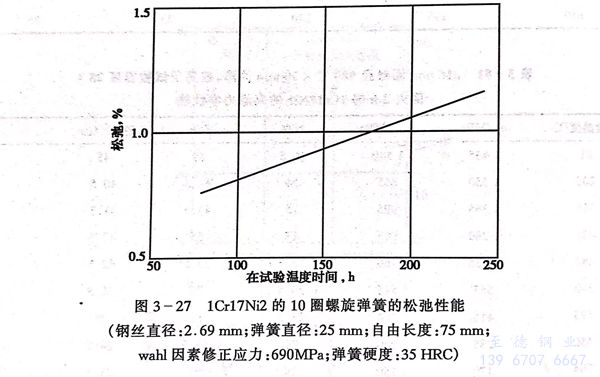

由 1Cr17Ni2、14Cr17Ni2、431 不銹鋼 制(zhi)成的(de)螺旋彈簧的(de)松弛性能見圖 3-27 。
四、斷裂韌性

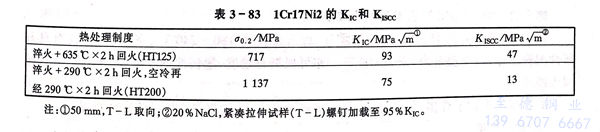

1Cr17Ni2、14Cr17Ni2、431 不銹鋼的斷(duan)裂韌性和(he) Kiscc 值見表 3-83。
五、耐蝕性(xing)

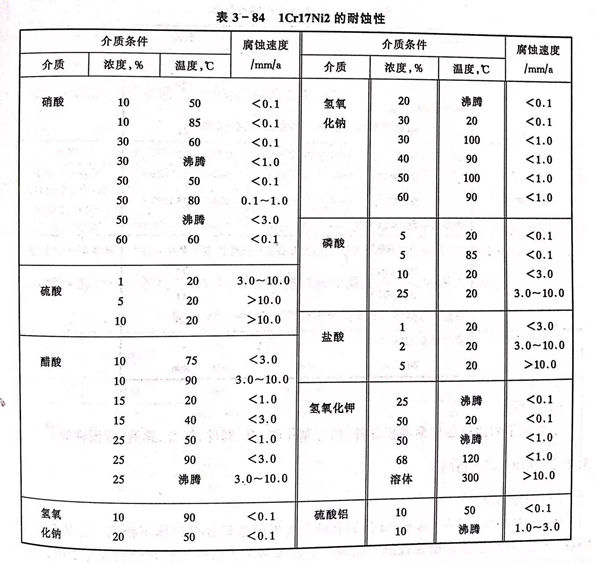

1Cr17Ni2、14Cr17Ni2、431 不(bu)銹(xiu)鋼耐蝕性見表(biao) 3-84。
六、工藝性能(neng)
a. 熱加工(gong)
1Cr17Ni2、14Cr17Ni2、431 不銹鋼的導熱(re)性較差，低于(yu)850℃加熱(re)時(shi)應緩慢。適宜的熱(re)加工(gong)溫度為1130～1180℃，終加工(gong)溫度應大(da)于(yu)850℃，熱(re)加工(gong)后需緩冷(leng)或及時(shi)進行退(tui)火。
b. 冷加工(gong)
該鋼的冷(leng)加(jia)工(gong)(gong)硬(ying)化(hua)程度較大，冷(leng)加(jia)工(gong)(gong)微裂紋敏感性大，冷(leng)拉時，變(bian)形量應控制在11％～18％，冷(leng)拉后應在8h內退(tui)火。
c. 熱處理
退火：730℃×（4-5）h，以≤20℃／h爐冷(leng)至650℃出爐空冷(leng)。
淬火：1030～1050℃保溫后油冷(leng)(leng)或空冷(leng)(leng)。
回火(huo)(huo)：要求硬(ying)度在45～52HRC的零件(jian)，回火(huo)(huo)溫(wen)度為180～240℃，空冷；要求具(ju)有良好塑(su)性的模壓件(jian)，回火(huo)(huo)溫(wen)度為240～280℃。亦可根(gen)據對硬(ying)度、塑(su)韌性的要求，按圖3-23選擇(ze)回火(huo)(huo)溫(wen)度。
d. 焊接
不(bu)適(shi)于焊接(jie)，如(ru)若焊接(jie)，焊前需(xu)經500～600℃預熱，焊后(hou)必須熱處(chu)理(li)。
七、物理性能

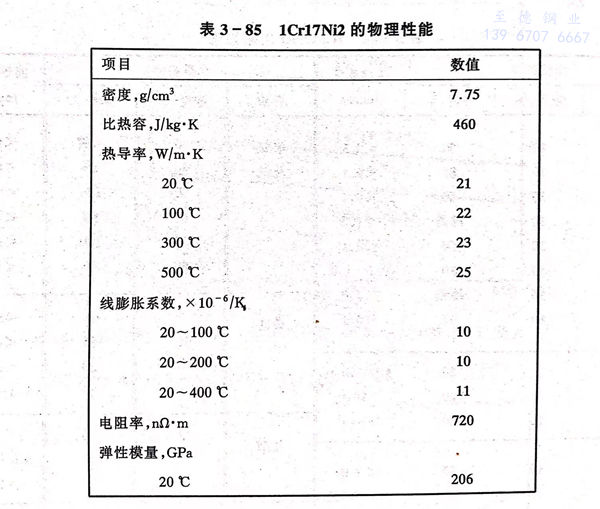

1Cr17Ni2、14Cr17Ni2、431 不銹鋼的(de)物理性(xing)能(neng)見表3-85。
八、應用(yong)
主(zhu)要(yao)用于耐蝕高強度耐磨(mo)損部件，用它制作軸、泵(beng)、閥件、桿類、彈(dan)簧(huang)、緊固件等。
