久久99国产精品久久99果冻传媒

3Cr13、30Cr13、SUS 420J2

 3Cr13、30Cr13、SUS 420J2 不銹鋼是含碳量較高的久久99國產精品久久99果凍傳媒:馬氏體不銹鋼，較久久99國產精品久久99果凍傳媒:1Cr13不銹鋼和2Cr13久久99國產精品久久99果凍傳媒:不銹鋼具有更高的強度、硬度和更好的淬透性，但此鋼的耐蝕性和700℃以下的熱穩定性不如1Cr13不銹鋼和2Cr13不銹鋼。3Cr13、30Cr13、SUS 420J2 不銹鋼主要用于高強度部件，以及在承受高應力載荷并在一室腐蝕介質條件下的磨損件。在測量器械、醫用鉗子等方面也得到廣泛應用。此鋼不宜焊接。

一(yi)、化學成分

 3Cr13、30Cr13、SUS 420J2 不銹鋼的化學成分見表3-33。

二、室(shi)溫(wen)力學性能

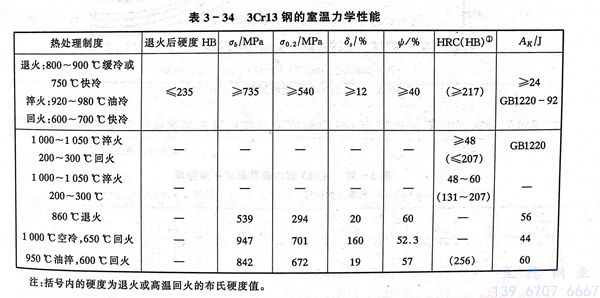

 3Cr13、30Cr13、SUS 420J2 不銹鋼的室(shi)溫力學性(xing)能的標準規定(ding)值和實(shi)測結果見表3-34。

三(san)、疲勞和(he)斷裂韌性(xing)

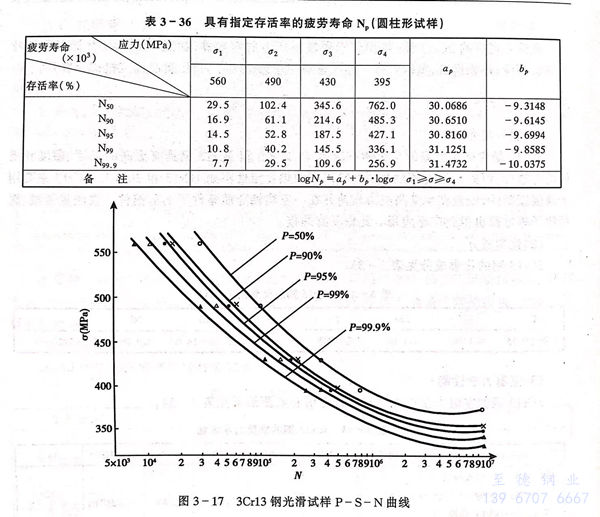

  950℃ 油淬 ，600℃ 回火的 3Cr13不銹鋼(gang)的彎曲疲勞性(xing)能(neng)見(jian)表(biao) 3-35、表(biao) 3-36 和 圖(tu) 3-17。

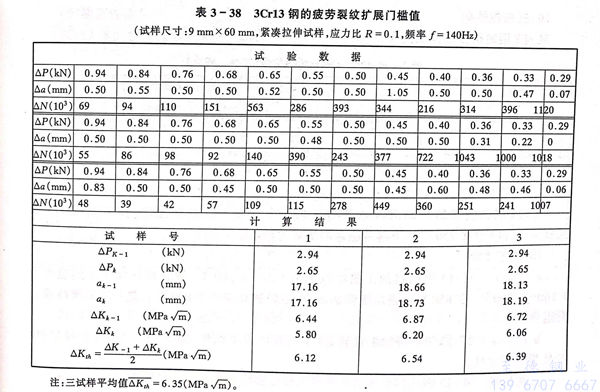

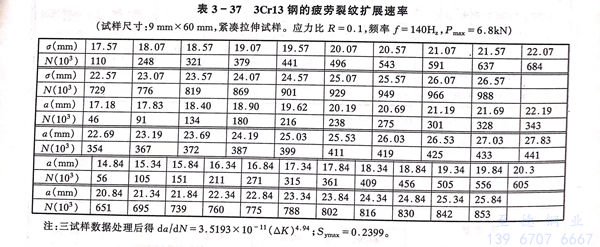

  950℃淬火、600℃回火的3Cr13鋼的疲勞裂紋擴展速率和疲勞裂紋擴展門檻值見表(biao)3-37和表(biao)3-38。

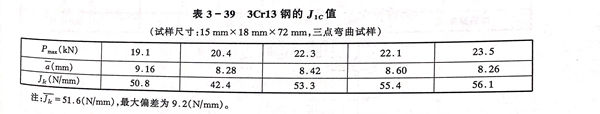

  950℃油淬，600℃回火的3Cr13鋼的J1c測定(ding)結果列于(yu)表3-39。

四、高溫力(li)學(xue)性能

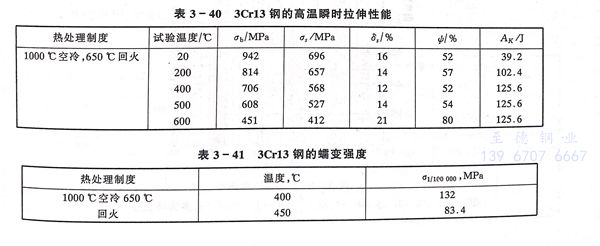

 3Cr13、30Cr13、SUS 420J2 不銹鋼的高(gao)溫瞬時拉伸性能和蠕變(bian)性能分別見(jian)表3-40和表3-41。

五、抗松弛性能

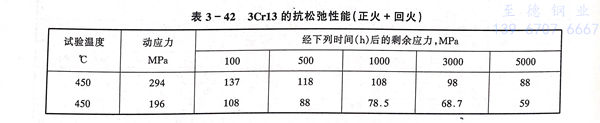

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼的抗(kang)松(song)弛性能(neng)見表 3-42。

六、耐蝕性及(ji)抗氧化性能(neng)

 3Cr13、30Cr13、SUS 420J2 不(bu)(bu)銹(xiu)(xiu)鋼在(zai)室溫(wen)的稀硝酸以(yi)及(ji)弱(ruo)的有(you)機酸中具(ju)有(you)一定的耐蝕性，但不(bu)(bu)及(ji)1Cr13不(bu)(bu)銹(xiu)(xiu)鋼和2Cr13不(bu)(bu)銹(xiu)(xiu)鋼。3Cr13不(bu)(bu)銹(xiu)(xiu)鋼在(zai)750℃以(yi)下具(ju)有(you)穩(wen)定的抗氧化(hua)性能。

七(qi)、工藝(yi)性能

 a. 熱(re)加工

  3Cr13、30Cr13、SUS 420J2 不銹鋼的熱(re)(re)加(jia)(jia)(jia)工(gong)(gong)溫度范圍為(wei)(wei)850～1200℃，適宜的熱(re)(re)加(jia)(jia)(jia)工(gong)(gong)加(jia)(jia)(jia)熱(re)(re)溫度為(wei)(wei)1160～1200℃，在(zai)850℃以前應緩慢加(jia)(jia)(jia)熱(re)(re)，冷裝爐(lu)爐(lu)溫應小于800℃。熱(re)(re)加(jia)(jia)(jia)工(gong)(gong)后緩冷或及時(shi)退火。

 b. 冷加工

  3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼(gang)的冷(leng)加工性較(jiao)差，不推薦冷(leng)加工操作，但3Cr13不銹(xiu)鋼(gang)可生產冷(leng)拉材(cai)，冷(leng)軋板帶和絲材(cai)。

 c. 熱處理

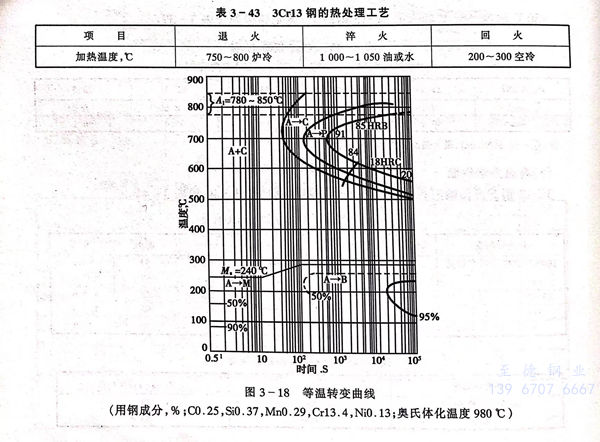

  3Cr13、30Cr13、SUS 420J2 不銹鋼的熱處理制度和等溫(wen)轉變曲線見表(biao)3-43和圖3-18。

八、物理(li)性能

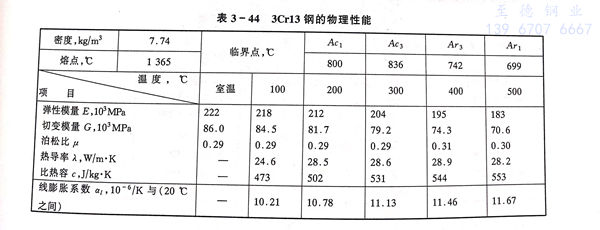

  3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼的物理性能(neng)見表 3-44。

九(jiu)、應用

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼(gang)主要應用于承受高載荷(he)(he)的(de)(de)結構(gou)件(jian)以及承受高應力(li)機械載荷(he)(he)并存(cun)腐蝕介質的(de)(de)磨損件(jian)，如300℃以下工(gong)作(zuo)的(de)(de)刀具(ju)、彈簧；400℃以下工(gong)作(zuo)的(de)(de)軸、螺(luo)栓、閥門、軸承等。
