①. 不銹(xiu)鋼管(guan)道布置設計應符合管道及儀表流程圖的要求。
②. 不銹鋼管道(dao)布置應統籌規(gui)劃，做到安全可靠、經濟合理、滿足施工、操作(zuo)、維修等方面的要求(qiu)，并(bing)力求(qiu)美觀(guan)整齊。
③. 在確定進出裝置（單元(yuan)）的管(guan)道(dao)的方(fang)位與(yu)敷(fu)設(she)方(fang)式(shi)時，應做(zuo)到內(nei)外協調。
④. 廠(chang)(chang)區內的(de)全(quan)廠(chang)(chang)性管道(dao)的(de)敷設，應與廠(chang)(chang)區內的(de)裝(zhuang)置(zhi)（單元）、道(dao)路、建筑物(wu)、構筑物(wu)等協調，一般沿(yan)廠(chang)(chang)區道(dao)路設計廠(chang)(chang)內管廊，減(jian)少管道(dao)與鐵路、道(dao)路的(de)交叉。
⑤. 不銹鋼管道應架空(kong)或地(di)上敷(fu)(fu)設(she)，特殊情況下(xia)可敷(fu)(fu)設(she)在管溝內。
⑥. 不銹鋼管道宜集中成排布置。地上的管道應敷設在管廊或管墩上。
⑦. 在管(guan)廊、管(guan)墩上(shang)布(bu)置管(guan)道時，宜使(shi)管(guan)廊或(huo)管(guan)墩所受的垂直荷載(zai)、水(shui)平荷載(zai)均衡。
⑧. 全廠性管廊或管墩上(shang)（包括(kuo)穿越涵洞）應(ying)留有10％～30％的裕量，并考慮其(qi)荷重(zhong)(zhong)。裝置主管廊宜留有10％～20％的裕量，并考慮其(qi)荷重(zhong)(zhong)。
⑨. 輸送介質對距離、角度、高差等有特殊要求的不銹(xiu)鋼管道以及大口徑不銹(xiu)鋼(gang)管道的布置，應符合設備布置設計的要求。
⑩. 不(bu)銹鋼(gang)管道布置不(bu)應(ying)妨礙設備、機泵及(ji)其內部構件的(de)(de)安裝、檢修和消防車輛的(de)(de)通行。
?. 不銹鋼管道布置應使管道系統具有必要的柔性。在保證管道柔性及管道對設備、機泵管口作用力和力矩不超過允許值的情況下，應使管道最短，組成件最少。
?. 應在(zai)管(guan)道(dao)規劃的(de)同時考慮其支承點設置，宜利用管(guan)道(dao)的(de)自然(ran)形狀達到(dao)自行補償。
?. 不銹鋼管道布置宜做到“步步高”或“步步低”，減少“氣袋”或“液袋”，否則應根據操作、檢修要求設置放空、放凈。管道布置應減少“盲腸”。
?. 氣液兩(liang)相流的(de)管(guan)道(dao)由一路(lu)分(fen)為(wei)兩(liang)路(lu)或(huo)多路(lu)時，管(guan)道(dao)布置應考慮對稱性或(huo)滿(man)足管(guan)道(dao)及儀(yi)表流程(cheng)圖的(de)要求。
?. 不(bu)銹(xiu)鋼管道除與閥門、儀表、設備等需要用法蘭或螺紋連接者外，應采用焊接連接。
?. 下(xia)列情況應考慮法蘭、螺紋(wen)或其(qi)他可拆卸連接。
a. 因檢修、清洗、吹掃需拆卸的場合。
b. 襯里管(guan)道(dao)或夾套管(guan)道(dao)。
c. 管(guan)道由(you)兩段異種材料組(zu)成且(qie)不宜用焊(han)接(jie)連接(jie)者。
d. 焊縫現場熱處理(li)有困難的管(guan)道(dao)連接點(dian)。
e. 公稱直徑(jing)小于(yu)或(huo)等于(yu)100mm的鍍鋅管(guan)道。
f. 設(she)置盲板或“8”字盲板的(de)位置。
?. 不銹(xiu)鋼蒸汽管道或可凝性氣體管道的支管宜從主管的上方相接。蒸汽冷凝液支管應從收回總管的上方接入。
?. 有毒(du)介(jie)質管道(dao)(dao)應采用(yong)焊接連(lian)(lian)接，除有特殊需要外不(bu)(bu)得采用(yong)法(fa)蘭或螺紋連(lian)(lian)接。有毒(du)介(jie)質管道(dao)(dao)應有明顯標志以(yi)區別于其他(ta)管道(dao)(dao)。有毒(du)介(jie)質管道(dao)(dao)不(bu)(bu)應埋地敷設(she)。
?. 布(bu)置(zhi)固(gu)(gu)體物料或(huo)含(han)固(gu)(gu)體物料的管(guan)道時(shi)，應使管(guan)道盡可能短、少拐(guai)彎和不(bu)出現死角。
a. 固體物(wu)料支管與主(zhu)管的連接(jie)應順(shun)介質流向斜接(jie)，夾角不宜大于45°。
b. 固體(ti)物料(liao)管道上(shang)彎(wan)管的(de)彎(wan)曲半(ban)徑不(bu)應小于管道公稱(cheng)直徑的(de)6倍。
c. 含(han)有大(da)量固體物(wu)料(liao)的(de)(de)漿液管(guan)道和高(gao)黏度(du)的(de)(de)液體管(guan)道應有坡度(du)。
?. 不應在振動(dong)管(guan)道(dao)上彎矩大的部位設置(zhi)分(fen)支管(guan)。
21. 在易產生振動的管道（如往復式壓縮機、往復泵的出(chu)口管道等）的轉彎(wan)處，應(ying)采(cai)用彎(wan)曲半(ban)徑(jing)不小(xiao)于1.5倍公稱直徑(jing)的彎(wan)頭。分支(zhi)管宜順介(jie)質流向斜接。
22. 從有可(ke)能發生振動的管(guan)(guan)道上接(jie)出公稱直徑小(xiao)于(yu)或等于(yu)40mm的支管(guan)(guan)時，無論支管(guan)(guan)上有無閥(fa)門(men)，連接(jie)處(chu)均應采取加強(qiang)措施。
23. 自流(liu)的(de)水平管道應(ying)有不小(xiao)于0.003的(de)順(shun)介(jie)質流(liu)向(xiang)坡度。

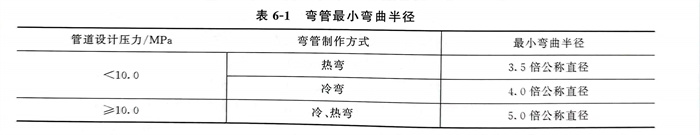

24. 各種不(bu)銹鋼彎管的最小彎曲半徑應符合表6-1。

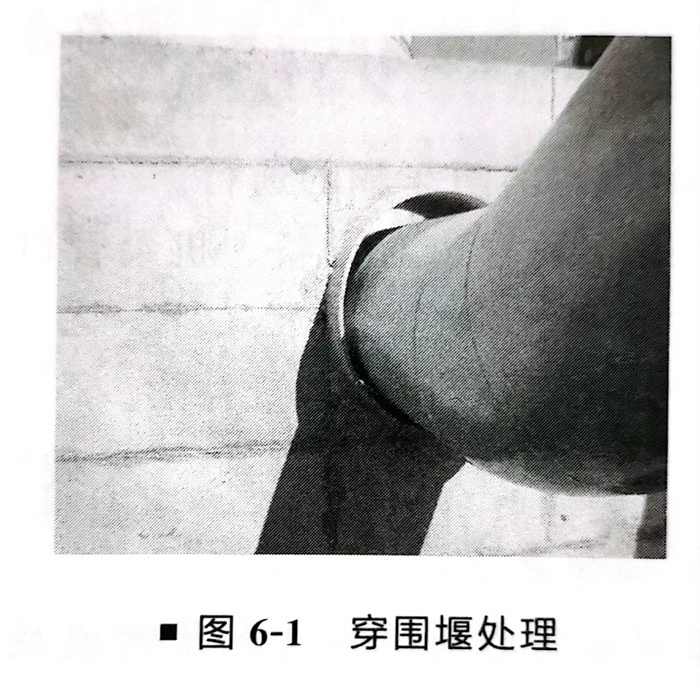

25. 不(bu)銹(xiu)鋼管道(dao)穿(chuan)過(guo)建筑物(wu)的樓板、屋頂或墻面時，應(ying)加套管，套管與管道(dao)間的空隙應(ying)密封。套(tao)管(guan)的直(zhi)徑(jing)應大(da)于管(guan)道(dao)(dao)隔熱(re)(re)層的外徑(jing)，并不得影(ying)響管(guan)道(dao)(dao)的熱(re)(re)位移。管(guan)道(dao)(dao)上(shang)的焊縫不應在套(tao)管(guan)內，并距離套(tao)管(guan)端部不應小于150mm。套(tao)管(guan)應高出樓板(ban)、屋頂面50mm（圖6-1）。管(guan)道(dao)(dao)穿過(guo)屋頂時(shi)應設防雨罩。管(guan)道(dao)(dao)不應穿過(guo)防火墻或防爆墻。
26. 布(bu)置腐蝕性介(jie)質(zhi)、有毒介(jie)質(zhi)和高壓管道時，應避免由于法(fa)蘭、螺紋和填(tian)料密封等泄(xie)漏(lou)(lou)而造(zao)成對人身和設備的(de)危害(hai)。易泄(xie)漏(lou)(lou)部位(wei)應避免位(wei)于人行(xing)通(tong)道或(huo)機泵上方，否則應設安全(quan)防(fang)護。
27. 有隔(ge)(ge)熱(re)(re)層的(de)(de)管(guan)(guan)(guan)道，在管(guan)(guan)(guan)墩(dun)、管(guan)(guan)(guan)架處(chu)應設管(guan)(guan)(guan)托。無隔(ge)(ge)熱(re)(re)層的(de)(de)管(guan)(guan)(guan)道，如無要(yao)求，可不設管(guan)(guan)(guan)托。當(dang)隔(ge)(ge)熱(re)(re)層厚度小于或等于80mm時，選(xuan)(xuan)用(yong)高(gao)(gao)100mm的(de)(de)管(guan)(guan)(guan)托；隔(ge)(ge)熱(re)(re)層厚度大(da)于80mm時，選(xuan)(xuan)用(yong)高(gao)(gao)150mm的(de)(de)管(guan)(guan)(guan)托；隔(ge)(ge)熱(re)(re)層厚度大(da)于130mm時，選(xuan)(xuan)用(yong)高(gao)(gao)200mm的(de)(de)管(guan)(guan)(guan)托。保冷管(guan)(guan)(guan)道應選(xuan)(xuan)用(yong)保冷管(guan)(guan)(guan)托。
28. 廠(chang)區(qu)地(di)形(xing)高(gao)差較大時，全廠(chang)性管(guan)(guan)(guan)道敷設(she)應與(yu)地(di)形(xing)高(gao)差保持一致，在適當位置調整管(guan)(guan)(guan)廊標(biao)高(gao)。管(guan)(guan)(guan)道的最小(xiao)坡度宜(yi)為0.002。管(guan)(guan)(guan)道變(bian)坡點宜(yi)設(she)在轉(zhuan)彎處或固(gu)定點附近。
29. 對(dui)于跨越、穿(chuan)越廠區(qu)內鐵路和(he)道(dao)路的管(guan)道(dao)，在其跨越段或穿(chuan)越段上不得裝設閥門(men)、金屬波紋管(guan)補(bu)償器和(he)法蘭(lan)、螺紋接頭等管(guan)道(dao)組成件。
30. 有熱位移的埋(mai)地管道，在管道強度允許(xu)的條件下可(ke)設(she)置擋(dang)墩(dun)，否(fou)則應(ying)采取熱補償(chang)措施。
31. 距離較近的兩(liang)設備(bei)(bei)的連接(jie)管，最好不直接(jie)連（有波形伸(shen)縮器的或設備(bei)(bei)中(zhong)的一個設備(bei)(bei)沒有同建筑物固(gu)定者除(chu)外）。一般采用(yong)90°連接(jie)或45°斜接(jie)，如(ru)圖6-2所(suo)示(shi)。
32. 大氣排放的(de)相(xiang)關規定(ding)。
a. 可燃氣(qi)(qi)體排氣(qi)(qi)筒(tong)、放空管的高度，應(ying)符合(he)下(xia)列規定(ding)。

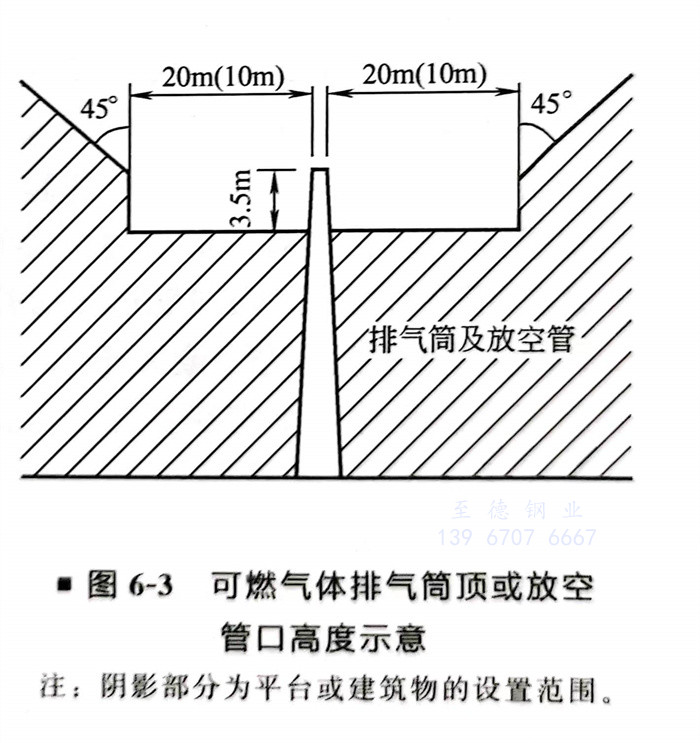

Ⅰ. 連續(xu)排(pai)放(fang)的可(ke)燃氣體(ti)排(pai)氣筒頂(ding)或放(fang)空管口，應高出20m范圍內的平臺或建筑(zhu)物(wu)頂(ding)3.5m以上。位于20m以外的平臺或建筑(zhu)物(wu)如圖6-3所示。
Ⅱ. 間(jian)歇(xie)排放(fang)(fang)的可燃氣體筒頂(ding)或(huo)放(fang)(fang)空(kong)管口，應高出10m范圍內的平臺或(huo)建筑物(wu)頂(ding)3.5m以上。位于10m以外的平臺或(huo)建筑物(wu)如圖6-3所(suo)示。
b. 向大氣排放(fang)的(de)非可(ke)燃氣體放(fang)空管高度應(ying)符合下列要求。
Ⅰ. 設備上(shang)(shang)或管道(dao)上(shang)(shang)的(de)放(fang)空管口應高出鄰近的(de)操作(zuo)平(ping)臺2m以上(shang)(shang)。
Ⅱ. 緊靠建(jian)筑物(wu)、構筑物(wu)或其內(nei)部布置的設(she)備或管道的放空口(kou)，應高出(chu)建(jian)筑物(wu)、構筑物(wu)2m以上。
c. GB50316《工業(ye)金屬管道(dao)設計規(gui)范》對氣體排放的(de)規(gui)定，引入了(le)環境保護的(de)國家標準。
Ⅰ. B類氣(qi)體的放空管管口(kou)及安(an)全閥(fa)排放口(kou)與平臺或建筑物的相對(dui)距(ju)離應(ying)符合現(xian)行國家標準GB 50160《石油化工企業設計防火規(gui)范》中的相應(ying)規(gui)定。
Ⅱ. 放空口位(wei)置除上述要求外(wai)，還應符(fu)合(he)現(xian)行國(guo)家標準GB/T 3840《制(zhi)定地方大氣污(wu)染物排放標準的技術(shu)方法》的規定。
33. GB 50316《工業金(jin)屬管道(dao)設計規(gui)范》對(dui)B類流體進行了一些強制的(de)布置(zhi)規(gui)定(ding)。
a. 在車(che)間(jian)內(nei)或裝置內(nei)不便維(wei)修的區域，不宜將輸送強(qiang)腐蝕(shi)性及(ji)B類流體(ti)的管道敷設在地下。
b. 在(zai)無可靠的(de)(de)通(tong)風條(tiao)件及(ji)無安(an)全措施時，不得在(zai)通(tong)行(xing)管溝(gou)內布置窒息性及(ji)B類流體的(de)(de)管道。
c. B類(lei)流體的管道，不得安裝在通(tong)風(feng)不良的廠房內(nei)、室內(nei)的吊頂內(nei)及建（構）筑(zhu)物封閉的夾層內(nei)。
d. 密度比環(huan)境(jing)空氣大的(de)室外(wai)B類氣體(ti)管道，當有法(fa)蘭、螺紋連接或有填料結(jie)構的(de)管道組成(cheng)件時，不(bu)應(ying)緊(jin)靠(kao)有門(men)窗的(de)建筑物敷設。
e. B類流體的管道不得穿過與其無關的建筑物(wu)。
f. B類流體的管道不應在(zai)高溫管道兩側相鄰布(bu)置(zhi)，也不應布(bu)置(zhi)在(zai)高溫管道上方(fang)有熱影響的位置(zhi)。
g. B類流體管道與儀表及(ji)電(dian)氣的(de)電(dian)纜相鄰敷設時(shi)(shi)，平行凈距不宜小(xiao)于1m。電(dian)纜在下方敷設時(shi)(shi)，交(jiao)叉凈距不應小(xiao)于0.5m。當管道采用焊接(jie)連接(jie)結構(gou)并無閥門時(shi)(shi)，其(qi)平行凈距可取上述凈距的(de)50％。
h. B類液體排放(fang)應(ying)符(fu)合GB50316的規定。含油(you)的水應(ying)先排人(ren)油(you)水分離裝置。
i. B類流體管道與氧氣管道的(de)平行凈(jing)(jing)(jing)距(ju)(ju)不應(ying)小于(yu)500mm。交叉凈(jing)(jing)(jing)距(ju)(ju)不應(ying)小于(yu)250mm。當管道采用焊接(jie)連接(jie)結構并(bing)無閥門(men)時，其(qi)平行凈(jing)(jing)(jing)距(ju)(ju)可取上述凈(jing)(jing)(jing)距(ju)(ju)的(de)50％。
34. 布置管道應留有轉動(dong)設(she)備維修、操(cao)作和設(she)備內填充物(wu)裝卸(xie)及消防車道等所需空間(jian)。
a. 吊(diao)裝(zhuang)孔(kong)范圍內不應(ying)布置(zhi)管道。在設備(bei)內件抽出區域及設備(bei)法蘭拆卸(xie)區內不應(ying)布置(zhi)管道。
b. 儀表(biao)接口的設置(zhi)應符合下列規定。
Ⅰ. 就地指(zhi)示儀表接口的位(wei)置應設在操(cao)作人員看(kan)得清(qing)的高度。
Ⅱ. 管(guan)道上的(de)(de)儀(yi)表接口應按(an)儀(yi)表專業(ye)的(de)(de)要(yao)求(qiu)設置，并應滿足元件裝(zhuang)卸所(suo)需的(de)(de)空間(jian)。
Ⅲ. 設(she)計壓力不大(da)于(yu)(yu)6.3MPa或設(she)計溫(wen)度不高(gao)于(yu)(yu)425℃的(de)蒸(zheng)汽管道，儀表(biao)(biao)接口公(gong)稱直徑(jing)不應(ying)小于(yu)(yu)15mm。大(da)于(yu)(yu)上述條件及有振動的(de)管道，儀表(biao)(biao)接口公(gong)稱直徑(jing)不應(ying)小于(yu)(yu)20mm，當主管公(gong)稱直徑(jing)小于(yu)(yu)20mm時，儀表(biao)(biao)接口不應(ying)小于(yu)(yu)主管徑(jing)。
35. 不銹(xiu)鋼管道(dao)布置時管道(dao)焊縫(feng)的設置應符合(he)下列要求。
a. 不銹鋼(gang)管道對接焊口的中心與彎管起彎點的距離不應小于管子外徑，且不小于100mm。
b. 不(bu)銹(xiu)鋼管道上兩相鄰對接焊口的中心間距如下。
Ⅰ. 對于公稱直徑小于150mm的管道，不(bu)應小于外徑，且(qie)不(bu)得小于50mm。
Ⅱ. 對于(yu)公稱直徑等于(yu)或大于(yu)150mm的管道，不應小于(yu)150mm。
c. 不銹鋼管道的環焊縫不宜在管托的范圍內。需熱處理的焊縫從外側距支架邊緣的凈距宜大于焊縫寬度的5倍，且不應小于100mm。
36. 廠(chang)內管線綜合。
a. 沿(yan)地面或低支架敷設(she)的管(guan)道，不應環繞(rao)工藝裝置(zhi)(zhi)或罐組四周布置(zhi)(zhi)。
b. 可燃(ran)氣體、液化(hua)烴、可燃(ran)液體的(de)管道橫穿鐵路(lu)或(huo)道路(lu)時，應(ying)敷設在管涵或(huo)套管內。
c. 可燃氣體、液化烴、可燃液體的管(guan)道，不得穿越(yue)或跨越(yue)與(yu)其無關的煉油工(gong)藝裝置(zhi)、化工(gong)生(sheng)產單元(yuan)或設施；但可跨越(yue)罐區泵(beng)房(fang)（棚）。在跨越(yue)泵(beng)房(fang)（棚）的管(guan)道上，不應(ying)設置(zhi)閥(fa)門、法蘭(lan)、螺紋接頭和(he)補償(chang)器(qi)等。
d. 距散發密度(du)大(da)于空氣的(de)可(ke)燃氣體設備30m以內的(de)管(guan)溝(gou)、電(dian)纜(lan)溝(gou)、電(dian)纜(lan)隧道，應采取防(fang)止可(ke)燃氣體竄入和積聚的(de)措施(shi)。
e. 各種(zhong)工藝管道(dao)或(huo)含可燃液體的污水管道(dao)，不(bu)應沿道(dao)路敷(fu)設在(zai)路面(mian)或(huo)路肩(jian)上下。
f. 布(bu)置在公(gong)路型道(dao)(dao)路路肩上的(de)管(guan)架支柱、照明電桿、行道(dao)(dao)樹(shu)或標(biao)志桿等，應符合下列規定:
Ⅰ. 至雙車道路面(mian)邊緣(yuan)不(bu)應(ying)小(xiao)于0.5m（很多(duo)現行(xing)標(biao)準規定管(guan)架立(li)柱邊緣(yuan)距(ju)鐵路中心線不(bu)應(ying)小(xiao)于3m，距(ju)道路路肩不(bu)應(ying)小(xiao)于1m）。
Ⅱ. 至單車道中(zhong)心線(xian)不(bu)應小(xiao)于3m。
