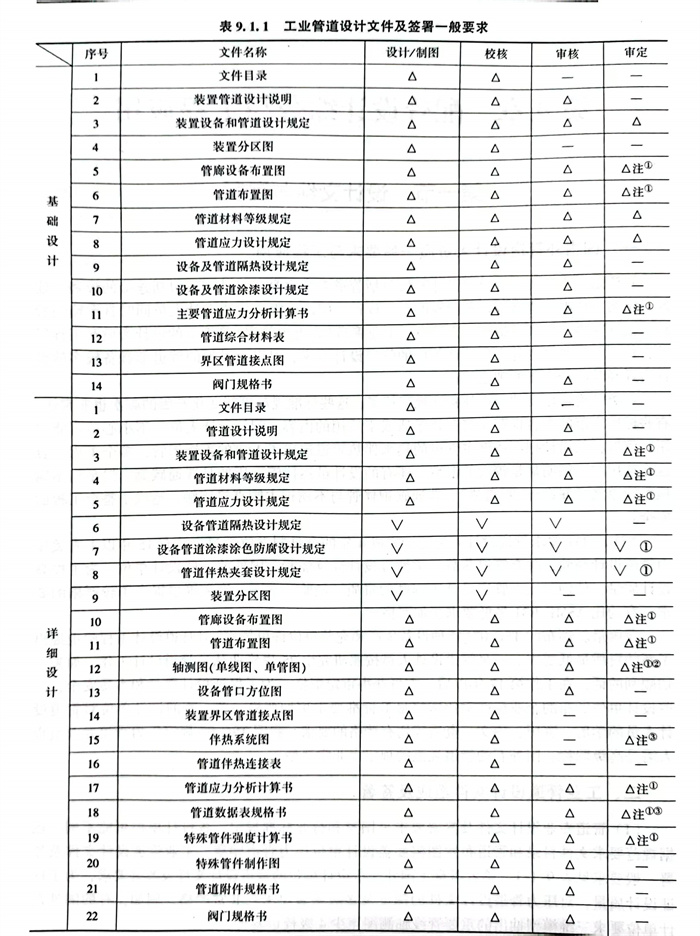

管(guan)道(dao)專業(ye)設(she)計(ji)(ji)文(wen)(wen)件(jian)及(ji)簽(qian)(qian)署(shu)要(yao)求見(jian)國家和(he)行業(ye)標準規(gui)定，各設(she)計(ji)(ji)單(dan)(dan)位可能不同。根據規(gui)范要(yao)求文(wen)(wen)件(jian)目錄和(he)管(guan)道(dao)布(bu)置圖需要(yao)蓋(gai)設(she)計(ji)(ji)單(dan)(dan)位壓(ya)力管(guan)道(dao)印章。工業(ye)管(guan)道(dao)設(she)計(ji)(ji)文(wen)(wen)件(jian)及(ji)簽(qian)(qian)署(shu)一(yi)般要(yao)求見(jian)表9.1.1。浙江至(zhi)德鋼業(ye)有限公(gong)司技術人員(yuan)考(kao)察了國外(wai)一(yi)些設(she)計(ji)(ji)單(dan)(dan)位的管(guan)道(dao)設(she)計(ji)(ji)文(wen)(wen)件(jian)及(ji)簽(qian)(qian)署(shu)要(yao)求，為了保證設(she)計(ji)(ji)質量，對壓(ya)力管(guan)道(dao)設(she)計(ji)(ji)文(wen)(wen)件(jian)的深度及(ji)多級簽(qian)(qian)署(shu)要(yao)求均(jun)非常嚴格，例如(ru)，有的國外(wai)設(she)計(ji)(ji)單(dan)(dan)位要(yao)求三維模(mo)型抽(chou)出的重要(yao)管(guan)線軸測圖至(zhi)少4級校審(shen)簽(qian)(qian)署(shu)。

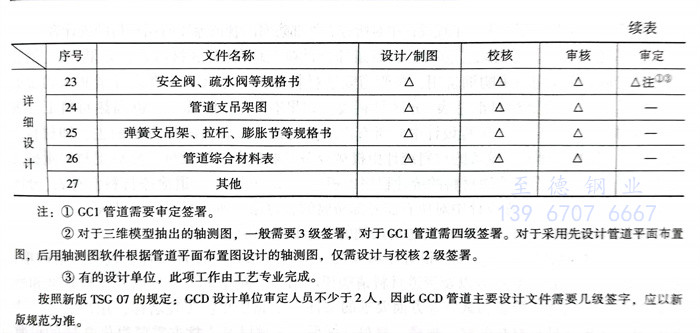

注：①. GC1管道需要審定簽署(shu)。
②. 對(dui)(dui)于(yu)三維模型抽出(chu)的(de)軸測(ce)圖(tu)，一般需(xu)要3級簽署，對(dui)(dui)于(yu)GC1管道需(xu)四級簽署。對(dui)(dui)于(yu)采用先設計(ji)管道平面布(bu)置圖(tu)，后用軸測(ce)圖(tu)軟件根據(ju)管道平面布(bu)置圖(tu)設計(ji)的(de)軸測(ce)圖(tu)，僅需(xu)設計(ji)與(yu)校核2級簽署。
③. 有的設計單位，此(ci)項工作由工藝專業完(wan)成(cheng)。
按照新版(ban)(ban)TSG 07的規定：GCD設計單位審(shen)定人員不少于2人，因此GCD管道主(zhu)要設計文件需要幾(ji)級簽字，應以新版(ban)(ban)規范為(wei)準。
管道器材選用有(you)關(guan)設(she)計文件(jian)：
①. 管道(dao)材料設計說明
包含管(guan)道材(cai)(cai)料(liao)施工(gong)、隔熱施工(gong)、涂漆施工(gong)說明(ming)。應滿足整個工(gong)程(cheng)中(zhong)所能涉(she)及的管(guan)道材(cai)(cai)料(liao)的標準、規范、單位、材(cai)(cai)料(liao)、標記、試驗(yan)、檢驗(yan)等條款(kuan)，對常用(yong)管(guan)子、管(guan)件、閥門、法蘭、墊(dian)片(pian)、螺栓、螺柱（母(mu)）的尺寸及公差進行(xing)選擇并(bing)做(zuo)出(chu)規定
②. 管道材料(liao)等級規定
管(guan)道(dao)材料(liao)等(deng)級(ji)(ji)規(gui)定（包括(kuo)管(guan)道(dao)材料(liao)等(deng)級(ji)(ji)索引、管(guan)道(dao)材料(liao)等(deng)級(ji)(ji)表、管(guan)道(dao)壁厚表，管(guan)道(dao)分支管(guan)連接(jie)表，管(guan)道(dao)與儀(yi)表材料(liao)分界規(gui)定）。
管道材料(liao)等(deng)級索引：一般(ban)應(ying)包括管道等(deng)級、適用(yong)介(jie)質、使用(yong)溫(wen)度范圍、法蘭壓力(li)等(deng)級、基本材料(liao)和(he)腐蝕(shi)裕量等(deng)內容。在基礎工程設計階段，可供工藝(yi)系統(tong)、儀表和(he)設備等(deng)專業使用(yong)。
管道(dao)(dao)材料等級(ji)(ji)表：針對某個管道(dao)(dao)等級(ji)(ji)，所使用(yong)的全部管道(dao)(dao)組成(cheng)件包括管子、管件、閥門、法蘭(lan)、墊片及螺(luo)栓（母）以及其他附(fu)件所使用(yong)的標準、材料、尺(chi)寸(cun)、型號等作出規(gui)定。
管(guan)道壁(bi)厚表：針對具體等級，將工(gong)程中所使(shi)用的(de)各種等級管(guan)徑的(de)管(guan)道壁(bi)厚進行規定并列出表格。
管(guan)(guan)道支管(guan)(guan)連(lian)接表：針(zhen)對每(mei)個具體等(deng)級，對從主管(guan)(guan)上引出支管(guan)(guan)所采用的(de)根部(bu)連(lian)接形(xing)式(shi)進行規定。
管(guan)(guan)道與(yu)儀(yi)表(biao)材料分界規(gui)定：將(jiang)管(guan)(guan)道上(shang)的(de)儀(yi)表(biao)測量元(yuan)件(jian)(jian)按儀(yi)表(biao)種類、管(guan)(guan)道的(de)等級對管(guan)(guan)道和(he)儀(yi)表(biao)專(zhuan)業進行“元(yuan)件(jian)(jian)”歸屬分工，以保(bao)證管(guan)(guan)道和(he)儀(yi)表(biao)各(ge)自使用元(yuan)件(jian)(jian)的(de)不錯、不漏，相互匹(pi)配。
③. 隔熱設計規定
對隔(ge)熱(re)等級、隔(ge)熱(re)材(cai)料、隔(ge)熱(re)厚度、隔(ge)熱(re)結構的要(yao)求做具體的規定。
④. 防腐與涂漆設計規(gui)定
對防(fang)腐等(deng)(deng)級(ji)(ji)(ji)、防(fang)腐材(cai)(cai)料、防(fang)腐要求(qiu)和涂漆(qi)涂色的(de)要求(qiu)做具體的(de)規定(ding)。鋼材(cai)(cai)表面(mian)原始銹蝕等(deng)(deng)級(ji)(ji)(ji)，鋼材(cai)(cai)表面(mian)處理，表面(mian)除銹質(zhi)量等(deng)(deng)級(ji)(ji)(ji)。設備、管(guan)道及(ji)(ji)鋼結構的(de)表面(mian)色及(ji)(ji)標志。埋地設備及(ji)(ji)管(guan)道的(de)涂漆(qi)外(wai)防(fang)腐。
⑤. 管道隔(ge)熱材料匯(hui)總表
工程設計(ji)中對(dui)所有需隔(ge)熱的管道隔(ge)熱所用的主、輔材(cai)料(liao)的統(tong)計(ji)表。
⑥. 管道涂漆(qi)材料(liao)匯總表
工程設計中對所(suo)有(you)需(xu)外(wai)部防腐的管道涂漆所(suo)用材料(liao)的統計表。
⑦. 管道(dao)綜合材料(liao)匯(hui)總表
包括：a. 管道綜合(he)材料(liao)(liao)匯總表(biao)（分(fen)區(qu)材料(liao)(liao)表(biao)，如果(guo)有(you)）。供管道材料(liao)(liao)控制專業和用戶采(cai)(cai)購詢(xun)價用，按管道安裝材料(liao)(liao)分(fen)類、分(fen)區(qu)、并有(you)設計量和采(cai)(cai)購量的匯總材料(liao)(liao)表(biao)。
b. 管架(jia)材(cai)料(liao)匯總表（分區材(cai)料(liao)表，如果有）。
c.設備(bei)、管(guan)道(dao)(dao)隔熱(re)(re)材(cai)(cai)料(liao)匯總表(biao)（分區材(cai)(cai)料(liao)表(biao)，如果(guo)有）。工(gong)程設計(ji)(ji)(ji)中對所有需隔熱(re)(re)的設備(bei)、管(guan)道(dao)(dao)隔熱(re)(re)所用的主(zhu)、輔(fu)材(cai)(cai)料(liao)的統(tong)計(ji)(ji)(ji)表(biao)。（有的工(gong)程公(gong)司設備(bei)的材(cai)(cai)料(liao)統(tong)計(ji)(ji)(ji)由機械設備(bei)專業(ye)(ye)負責(ze)統(tong)計(ji)(ji)(ji)數(shu)量，然后把材(cai)(cai)料(liao)量提交給管(guan)道(dao)(dao)專業(ye)(ye)匯總。設備(bei)涂漆材(cai)(cai)料(liao)的統(tong)計(ji)(ji)(ji)程序也(ye)相同(tong)）。
d.設備、管道涂漆材(cai)料匯總(zong)表(biao)（分區材(cai)料表(biao)，如果有）。工程設計中對所有需外部防腐的(de)管道涂漆所用材(cai)料的(de)統計表(biao)。
⑧. 非標管件(jian)圖
工(gong)程設計中管道所用到的(de)非標管件(jian)的(de)制造、檢驗的(de)設計圖(tu)。
⑨. 管道材料請購文件(jian)
工程(cheng)設(she)(she)計中編(bian)寫(xie)的(de)(de)一套用于(yu)(yu)采購(gou)的(de)(de)設(she)(she)計文(wen)件(jian)，包括(kuo)：請購(gou)單、圖紙（如(ru)果有）、設(she)(she)計數據表以及管(guan)道材(cai)料(liao)請購(gou)說明書(shu)等(deng)。對于(yu)(yu)本工程(cheng)采用的(de)(de)工程(cheng)標準和所采購(gou)的(de)(de)材(cai)料(liao)在制造、檢驗和試驗等(deng)方(fang)面要(yao)求的(de)(de)文(wen)件(jian)。
a. 請(qing)(qing)購單：工程(cheng)名(ming)稱、用戶名(ming)稱、請(qing)(qing)購單號、工程(cheng)代號、材料名(ming)稱、規格、材料、標準、數量(liang)以及供(gong)貨方需要提供(gong)文件的份數等買方的具體要求。
b. 設計數據表：對所采購材料更具體的要求(qiu)，如疏(shu)水閥數據表、特(te)殊管件(jian)數據表。
c. 請(qing)購(gou)(gou)說明書：概述、圖紙和數(shu)據、采購(gou)(gou)技(ji)術(shu)要(yao)求、試(shi)驗和檢驗、標記等。
