一(yi)、限流孔板(ban)的作用與(yu)形式
限流孔板設(she)置在管道中用(yong)(yong)于限制(zhi)流體的(de)流量(liang)或(huo)降低流體的(de)壓力。有(you)的(de)設(she)計(ji)(ji)單位由管道專業(ye)負責選用(yong)(yong)，有(you)的(de)設(she)計(ji)(ji)單位由儀(yi)表專業(ye)負責選用(yong)(yong)。限流孔板根據 GB/T 2624、HG/T20570、GD 2000、GD 87等標準設(she)計(ji)(ji)制(zhi)造。
限流(liu)孔板用于以下幾個方面：
①. 工藝物料需要降(jiang)壓且精度要求(qiu)不(bu)高。
②. 在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。
③. 流(liu)體需要(yao)小流(liu)量(liang)且(qie)連續(xu)流(liu)通(tong)的地方，如泵的沖洗管道(dao)、熱(re)備用泵的旁(pang)路管道(dao)（低流(liu)量(liang)保護管道(dao)）、分析取(qu)樣管等場所。
④. 需要降壓以減少(shao)噪聲或磨損的地方，如(ru)放(fang)空系統。
限(xian)(xian)流(liu)(liu)(liu)(liu)孔板(ban)為一(yi)(yi)(yi)同心銳孔板(ban)，用于限(xian)(xian)制流(liu)(liu)(liu)(liu)體(ti)(ti)的(de)流(liu)(liu)(liu)(liu)量(liang)或降(jiang)低流(liu)(liu)(liu)(liu)體(ti)(ti)的(de)壓(ya)力(li)(li)(li)。流(liu)(liu)(liu)(liu)體(ti)(ti)通(tong)過(guo)孔板(ban)就會(hui)產生壓(ya)力(li)(li)(li)降(jiang)，通(tong)過(guo)孔板(ban)的(de)流(liu)(liu)(liu)(liu)量(liang)則(ze)隨壓(ya)力(li)(li)(li)降(jiang)的(de)增(zeng)大而(er)增(zeng)大。但當(dang)壓(ya)力(li)(li)(li)降(jiang)超過(guo)一(yi)(yi)(yi)定數值，即超過(guo)臨界壓(ya)力(li)(li)(li)降(jiang)時，不論出(chu)口(kou)壓(ya)力(li)(li)(li)如何降(jiang)低，流(liu)(liu)(liu)(liu)量(liang)將(jiang)維持一(yi)(yi)(yi)定的(de)數值而(er)不再(zai)增(zeng)加。限(xian)(xian)流(liu)(liu)(liu)(liu)孔板(ban)就是根據(ju)這個原理(li)用來限(xian)(xian)制流(liu)(liu)(liu)(liu)體(ti)(ti)的(de)流(liu)(liu)(liu)(liu)量(liang)或降(jiang)低流(liu)(liu)(liu)(liu)體(ti)(ti)的(de)壓(ya)力(li)(li)(li)。
限流(liu)(liu)(liu)孔(kong)板作為節流(liu)(liu)(liu)元件，由于具有(you)結構(gou)簡(jian)單(dan)、易加工、制造成本低、安裝(zhuang)方便等優點(dian)，在滿足工藝(yi)要求(qiu)的前提下，使(shi)用(yong)限流(liu)(liu)(liu)孔(kong)板代替調節閥來限定流(liu)(liu)(liu)量(liang)或降(jiang)低壓力，將(jiang)會大(da)大(da)地降(jiang)低投資和操作維(wei)修費用(yong)，因此(ci)在國外已被(bei)廣泛地應用(yong)于工藝(yi)裝(zhuang)置(zhi)，對裝(zhuang)置(zhi)的安全運行起著重(zhong)要的作用(yong)。

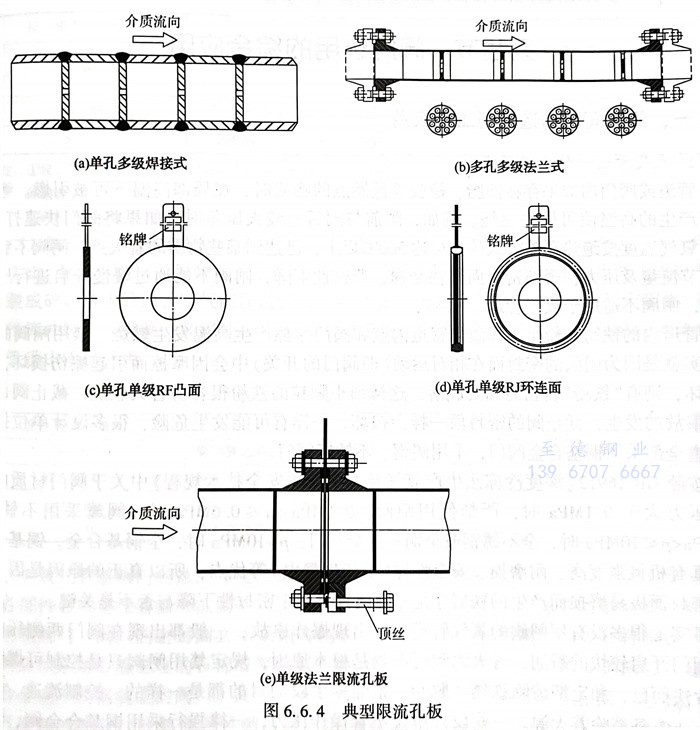

限流(liu)孔板(ban)按(an)孔板(ban)上(shang)開孔數分為(wei)單(dan)(dan)孔板(ban)和(he)多孔板(ban)，按(an)板(ban)數可(ke)分為(wei)單(dan)(dan)板(ban)和(he)多板(ban)。公(gong)稱直徑：10mm≤DN≤1000mm，公(gong)稱壓力：PN≤42MPa。工作溫度(du)：50℃≤t≤550℃ ，連(lian)接(jie)方式：焊接(jie)、法蘭(lan)連(lian)接(jie)。典型限流(liu)孔板(ban)見圖6.6.4。
二(er)、限流孔(kong)板(ban)選型的一般要求(qiu)
1. 氣體、蒸汽
為了(le)避免(mian)使用限(xian)流(liu)(liu)孔板(ban)的管路出現噎塞流(liu)(liu)，限(xian)流(liu)(liu)孔板(ban)后壓(ya)力(li)(li)(P2)不能小于(yu)板(ban)前(qian)壓(ya)力(li)(li)(p1)的55％，即(ji)P2≥0.55p1，因此(ci)當P2<0.55p1 時，不能用單板(ban)，要(yao)選擇(ze)多板(ban)。板(ban)數要(yao)保證每板(ban)的板(ban)后壓(ya)力(li)(li)大于(yu)板(ban)前(qian)壓(ya)力(li)(li)的55％。
2. 液體
當液(ye)體(ti)壓降小于或等于2.5MPa時，選擇單(dan)板(ban)孔板(ban)。當液(ye)體(ti)壓降大于2.5MPa時，選擇多板(ban)孔板(ban)，且使每塊孔板(ban)的壓降小于2.5MPa。
三、孔(kong)數的確定

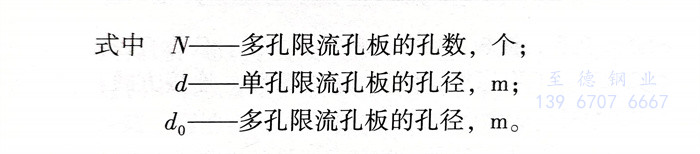

管(guan)道公稱(cheng)直徑≤150mm的(de)管(guan)路，通常采用(yong)(yong)單(dan)(dan)孔(kong)(kong)孔(kong)(kong)板(ban)(ban)(ban)；150mm時(shi)，采用(yong)(yong)多孔(kong)(kong)孔(kong)(kong)板(ban)(ban)(ban)。多孔(kong)(kong)孔(kong)(kong)板(ban)(ban)(ban)的(de)孔(kong)(kong)徑（do），一般可選用(yong)(yong)12.5mm，20mm，25mm，40mm。在計算多孔(kong)(kong)孔(kong)(kong)板(ban)(ban)(ban)時(shi)，首先按單(dan)(dan)孔(kong)(kong)孔(kong)(kong)板(ban)(ban)(ban)求出孔(kong)(kong)徑（d），然后按式（6.6.1）求取選用(yong)(yong)的(de)多孔(kong)(kong)孔(kong)(kong)板(ban)(ban)(ban)的(de)孔(kong)(kong)數（N）。
