早期人們曾經認為雙相不銹(xiu)鋼中兩相的存在，在腐蝕介質作用下，兩相電位的差異會加速鋼的腐蝕，在一定程度上曾影響雙相不(bu)銹鋼的發展和在一些條件下的應用。然而，研究和實踐表明：在使用環境中，只要雙相不銹鋼中的兩相均能處于穩定的鈍態，雙相不銹鋼的耐腐蝕性能還是相當不錯的。目前，大量雙相不銹鋼的實際工程應用已充分說明了這一點。但是這并不等于說雙相不銹鋼中的兩相不存在選擇性腐蝕的問題。例如，在還原性介質中，在不含鉬的雙相不銹鋼中便能明顯地反映出來。

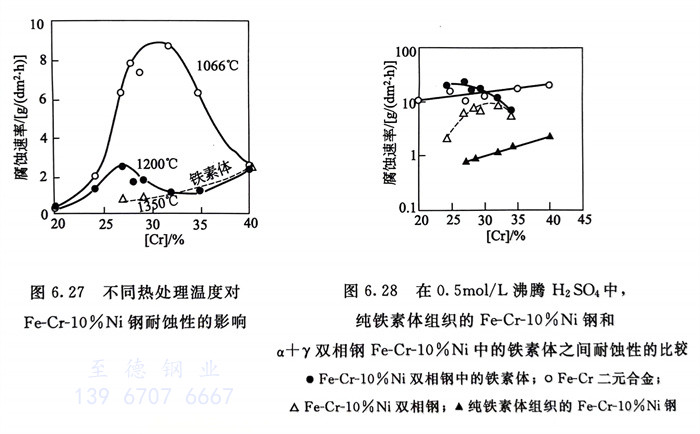

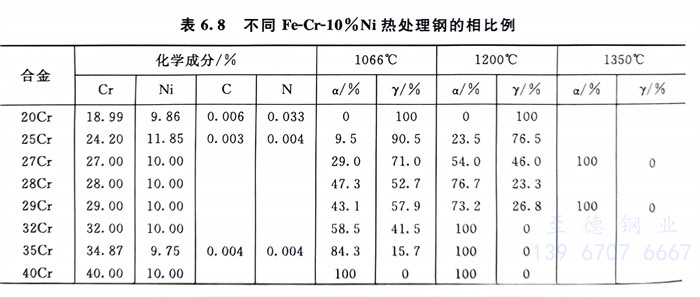

   研(yan)究了(le)含20％～40％Cr的(de)Fe-Cr-10％Ni鋼，經(jing)不(bu)同(tong)熱處(chu)(chu)理(li)后(hou)，這些鋼具有不(bu)同(tong)的(de)α，γ相(xiang)比例，其結(jie)果如(ru)表6.8。然后(hou)，在0.5mol／L 沸騰中進行腐蝕(shi)試驗，得(de)出(chu)了(le)圖(tu)6.27和圖(tu)6.28的(de)結(jie)果。從圖(tu)6.27中的(de)結(jie)果可(ke)知，純(chun)鐵素體組織的(de)40％Cr-10％Ni鋼和純(chun)奧氏體組織的(de)20％Cr-10％Ni鋼的(de)耐(nai)(nai)蝕(shi)性與(yu)熱處(chu)(chu)理(li)溫度無關；在固溶處(chu)(chu)理(li)溫度1066℃時(shi)，隨鋼中第二相(xiang)的(de)出(chu)現，耐(nai)(nai)蝕(shi)性下降，直到鋼(gang)(gang)(gang)中α與(yu)(yu)γ相(xiang)(xiang)(xiang)之比(bi)近(jin)于(yu)1時(shi)(shi)，腐蝕(shi)(shi)(shi)速度(du)達到(dao)最大值(zhi)（即(ji)鉻含(han)量約(yue)30％）；經1200℃固溶(rong)處理后，當(dang)(dang)鉻量約(yue)27％，即(ji)α與(yu)(yu)γ相(xiang)(xiang)(xiang)比(bi)例也近(jin)于(yu)1時(shi)(shi)，腐蝕(shi)(shi)(shi)速度(du)也出現(xian)最大值(zhi)。這說明，第二相(xiang)(xiang)(xiang)的(de)(de)出現(xian)對耐(nai)蝕(shi)(shi)(shi)性(xing)(xing)(xing)是有害的(de)(de)，且當(dang)(dang)α、γ間的(de)(de)相(xiang)(xiang)(xiang)比(bi)例近(jin)于(yu)1時(shi)(shi)最為不(bu)利。圖(tu)6.28的(de)(de)結果(guo)表明，i雙(shuang)相(xiang)(xiang)(xiang)鋼(gang)(gang)(gang)中的(de)(de)鐵素(su)體(ti)相(xiang)(xiang)(xiang)腐蝕(shi)(shi)(shi)速度(du)最高；純(chun)鐵素(su)體(ti)組織(zhi)的(de)(de)i鋼(gang)(gang)(gang)的(de)(de)腐蝕(shi)(shi)(shi)速度(du)最低，而(er)α＋γFe-Cr-10％Ni雙(shuang)相(xiang)(xiang)(xiang)鋼(gang)(gang)(gang)的(de)(de)腐蝕(shi)(shi)(shi)速度(du)則介于(yu)二者之間，可(ke)以明顯(xian)看出，α＋γ雙(shuang)相(xiang)(xiang)(xiang)鋼(gang)(gang)(gang)中γ相(xiang)(xiang)(xiang)，即(ji)奧氏(shi)體(ti)相(xiang)(xiang)(xiang)存在(zai)的(de)(de)不(bu)良作(zuo)用，它加速了α相(xiang)(xiang)(xiang)即(ji)鐵素(su)體(ti)相(xiang)(xiang)(xiang)的(de)(de)選擇(ze)性(xing)(xing)(xing)腐蝕(shi)(shi)(shi)，從而(er)降(jiang)低了雙(shuang)相(xiang)(xiang)(xiang)不(bu)銹(xiu)鋼(gang)(gang)(gang)的(de)(de)耐(nai)蝕(shi)(shi)(shi)性(xing)(xing)(xing)。表6.9中還列出了Fe-32％Cr-10％Ni 雙(shuang)相(xiang)(xiang)(xiang)鋼(gang)(gang)(gang)，當(dang)(dang)它為α＋y和純(chun)α組織(zhi)時(shi)(shi)，在(zai)一些還原性(xing)(xing)(xing)介質中產生的(de)(de)選擇(ze)性(xing)(xing)(xing)腐蝕(shi)(shi)(shi)而(er)引(yin)起的(de)(de)耐(nai)蝕(shi)(shi)(shi)性(xing)(xing)(xing)下(xia)降(jiang)。

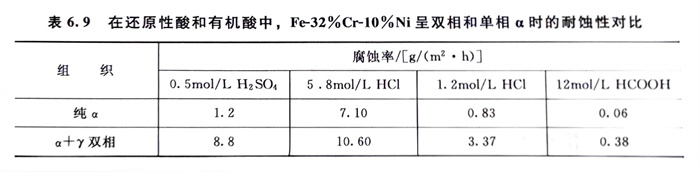

 表6.9 在還(huan)原性(xing)酸和(he)有機酸中，Fe-32％Cr-10％Ni呈(cheng)雙相(xiang)(xiang)和(he)單相(xiang)(xiang)α時的(de)耐蝕性(xing)對比

上述試驗(yan)結果表明，在一些條件(jian)下，α＋γ雙相(xiang)不銹(xiu)鋼(gang)的確存在著(zhu)選擇性腐蝕，而人們希(xi)望(wang)將(jiang)α＋γ雙相(xiang)不銹(xiu)鋼(gang)中的兩相(xiang)比(bi)例(li)控制在近(jin)于1：1，也并不是(shi)在所有腐蝕介質(zhi)中均適宜。
