一、裝卸碼頭總管(guan)的(de)布(bu)置
①. 在(zai)引堤或(huo)棧橋(qiao)上敷設管(guan)道(dao)(dao)，宜沿引堤或(huo)棧橋(qiao)一側(ce)或(huo)兩側(ce)布(bu)置(zhi)。當管(guan)道(dao)(dao)較多需分(fen)層(ceng)布(bu)置(zhi)時，大管(guan)徑管(guan)道(dao)(dao)及(ji)檢修頻繁的管(guan)道(dao)(dao)應布(bu)置(zhi)在(zai)下層(ceng)，兩層(ceng)管(guan)道(dao)(dao)的凈距(ju)不應小于0.8m，下層(ceng)與地面的凈引距(ju)不應小于0.4m。
②. 引(yin)堤(di)或(huo)棧橋一(yi)般(ban)較長，其上敷設(she)的管道應有足夠的柔性，在(zai)引(yin)堤(di)或(huo)棧橋布置之初(chu)，就應考慮設(she)置I形彎的需(xu)要(yao)。
③. 陸(lu)上輸(shu)油管(guan)道(dao)應(ying)沿道(dao)路呈帶狀布置，并(bing)減少交(jiao)叉。管(guan)道(dao)應(ying)采(cai)用(yong)(yong)低支墩(dun)敷(fu)設，特殊情況(kuang)下可采(cai)用(yong)(yong)埋地敷(fu)設。
④. 碼(ma)頭(tou)上應有暢通(tong)的通(tong)道(dao)，供(gong)檢(jian)修和(he)操(cao)作通(tong)行。
二、鶴(he)管的配(pei)置
①. 裝卸碼(ma)頭采用(yong)的船用(yong)鶴管(guan)(guan)種類有自(zi)支(zhi)(zhi)承(cheng)(cheng)(cheng)-單管(guan)(guan)手動(dong)(dong)、混(hun)支(zhi)(zhi)承(cheng)(cheng)(cheng)-單管(guan)(guan)手動(dong)(dong)、分(fen)支(zhi)(zhi)承(cheng)(cheng)(cheng)-單管(guan)(guan)手動(dong)(dong)、分(fen)支(zhi)(zhi)承(cheng)(cheng)(cheng)-雙管(guan)(guan)手動(dong)(dong)等類型(xing)。
a. 自支承雙(shuang)配重(zhong)單管船(chuan)用鶴管是(shi)以物料管道自身作(zuo)為支承體，內外臂的長(chang)度受到(dao)限制，最大長(chang)度不(bu)超過(guo)10m，適合安裝在(zai)水位(wei)穩(wen)定的河流上。其管徑規格較(jiao)小，可用于(yu)裝卸小型的槽船(chuan)。
b. 混支承單(dan)配重單(dan)管船用(yong)(yong)鶴(he)管是物(wu)料管和支承結(jie)構采用(yong)(yong)混合(he)形(xing)式，略優于(yu)自(zi)支承結(jie)構。但內外臂總長度也(ye)不超過18m，可(ke)用(yong)(yong)于(yu)裝卸中、小型的槽船。
c. 分(fen)支(zhi)承單配(pei)重單管（雙管）船(chuan)(chuan)用(yong)鶴管是一(yi)種(zhong)大(da)(da)型裝(zhuang)卸(xie)臂，這種(zhong)形式(shi)是工(gong)作管道(dao)(dao)與支(zhi)承結構(gou)相互獨立，工(gong)作管道(dao)(dao)受力(li)較小，適(shi)合于裝(zhuang)卸(xie)高溫、低溫的液(ye)體。它具有工(gong)作管道(dao)(dao)口徑范圍廣(guang)，內(nei)外臂伸(shen)出長，適(shi)應槽船(chuan)(chuan)漂移范圍大(da)(da)的特(te)點，除部(bu)分(fen)手動操作之外，大(da)(da)部(bu)分(fen)配(pei)有液(ye)壓傳動系(xi)統，廣(guang)泛用(yong)于大(da)(da)型槽船(chuan)(chuan)的裝(zhuang)卸(xie)。
②. 不允許(xu)放(fang)(fang)空的介質應采用密閉(bi)裝卸，鶴管(guan)的氣相管(guan)應與儲罐(guan)的氣相管(guan)相接，將排(pai)放(fang)(fang)氣排(pai)入(ru)儲罐(guan)，該氣相管(guan)避(bi)免出現(xian)(xian)下袋(dai)，以防凝液(ye)(ye)聚集(ji)，當配管(guan)不可避(bi)免出現(xian)(xian)下袋(dai)時，則必須(xu)在袋(dai)形最低(di)點處設(she)集(ji)液(ye)(ye)包(bao)及(ji)排(pai)液(ye)(ye)管(guan)，并按工藝要求收集(ji)處理或對(dui)集(ji)液(ye)(ye)包(bao)局部伴熱，使凝液(ye)(ye)蒸發(fa)，避(bi)免產(chan)生液(ye)(ye)封現(xian)(xian)象。無毒害(hai)、非易燃(ran)易爆的物料裝卸時，可設(she)放(fang)(fang)空管(guan)排(pai)放(fang)(fang)。
三、裝卸碼(ma)頭管(guan)道布置設計工程實例(li)

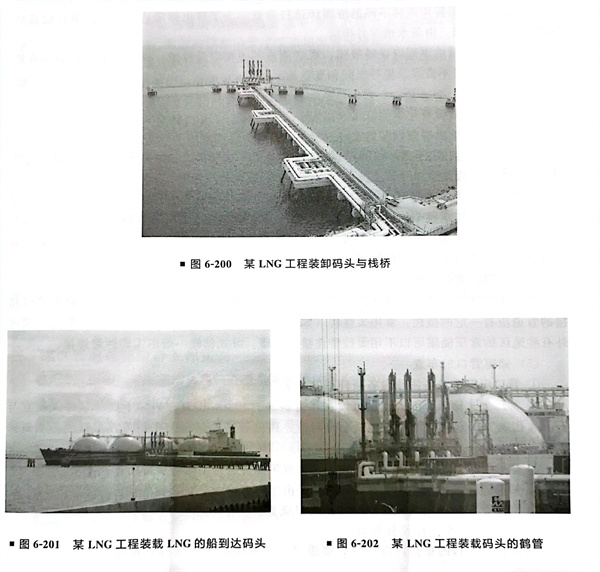

某(mou)LNG工程裝卸碼(ma)頭與棧橋（圖6-200～圖6-202）
