浙江至(zhi)德鋼業有(you)限公司本次(ci)與您(nin)討論的(de)地下管，不包括無壓力的(de)下水管及(ji)暖(nuan)通的(de)管道。
一(yi)、允(yun)許直(zhi)接埋地的管道(dao)
①. 輸送無(wu)(wu)腐蝕性(xing)、無(wu)(wu)毒和無(wu)(wu)爆炸危險的液體、氣體管道，由于某種原因無(wu)(wu)法在地上敷(fu)設時。
②. 與地下儲罐或(huo)地下泵房有關的工藝介質管(guan)道。
③. 冷卻水及消防(fang)或泡沫消防(fang)管道。
④. 操(cao)作溫度小于150℃的熱力管道。
上(shang)述管道(dao)還(huan)應滿足：無需(xu)經常檢驗，凝(ning)液(ye)可自動排出及停(ting)車(che)時管道(dao)介(jie)質不(bu)會發(fa)生凝(ning)固及堵塞(sai)。
二(er)、建筑物內和露天裝(zhuang)置區埋地管道設計(ji)的一般要求(qiu)
1. 建筑物內的埋地管道(dao)
①. 管道與(yu)建筑物(wu)墻、柱邊凈距(ju)不小(xiao)于(yu)1m，并要躲開基(ji)礎，管道標(biao)(biao)高低(di)于(yu)基(ji)礎時(shi)，管道與(yu)基(ji)礎外邊緣的(de)凈距(ju)應不小(xiao)于(yu)兩者標(biao)(biao)高差及管道挖溝底(di)寬一半(ban)之和。
②. 管(guan)道穿過承重墻或建(jian)筑(zhu)物基礎(chu)時應(ying)預留洞，且管(guan)頂(ding)上(shang)部凈空不得(de)小于建(jian)筑(zhu)物的沉降量，一般凈空為0.15m。
③. 管道在地梁下穿過時，管頂上部凈空不得小于(yu)0.15m。
④. 兩管道間的最(zui)小凈距(ju)：平行時應為(wei)(wei)0.5m，交(jiao)叉時應為(wei)(wei)0.15m。
⑤. 管(guan)道(dao)穿過地下(xia)室外墻(qiang)或地下(xia)構筑物墻(qiang)壁時應預埋防水套管(guan)。
⑥. 管道(dao)不得布置在可能受(shou)重物(wu)壓(ya)壞的(de)地方。
⑦. 管道不得穿過設(she)備。
⑧. 管頂最(zui)小埋設深度：素土地坪(ping)不(bu)小于0.6m；水(shui)泥地面不(bu)小于0.4m。
⑨. 埋地(di)管(guan)道不宜采用可能泄漏(lou)的(de)連接結構，如法(fa)蘭或螺(luo)栓連接等，管(guan)材不宜采用易碎材料(liao)。
⑩. 埋地(di)管道(dao)與地(di)面(mian)上(shang)管道(dao)分界點一(yi)(yi)般在地(di)面(mian)以(yi)上(shang)0.5m處（有(you)的工(gong)程項目(mu)統一(yi)(yi)規定為地(di)面(mian)以(yi)上(shang)0.3m處）。
?. 建筑物內的地下管道應盡量采用管溝敷設的方式。
?. 易(yi)燃易(yi)爆介質管道(dao)在裝置外(wai)，如(ru)為埋地敷設，則(ze)進入(ru)裝置區界附近應轉為地上管道(dao)。
2. 露天裝置區埋(mai)地(di)管道
①. 滿足埋(mai)地管(guan)道(dao)之(zhi)間、管(guan)道(dao)與構筑物之(zhi)間以及(ji)管(guan)道(dao)與鐵(tie)路之(zhi)間平行與交(jiao)叉的(de)凈距規定。
②. 埋(mai)地管(guan)(guan)道(dao)的套管(guan)(guan)應伸(shen)出道(dao)路(lu)或管(guan)(guan)溝外緣兩側不小(xiao)于(yu)1.0m，伸(shen)出鐵路(lu)兩側不小(xiao)于(yu)3.0m。以上套管(guan)(guan)內不允許有(you)法蘭、螺(luo)紋等連接件，管(guan)(guan)道(dao)焊縫需(xu)要探傷(shang)。
③. 管道高(gao)點(dian)(dian)設(she)排氣、低點(dian)(dian)設(she)排凈，并設(she)閥門井。
④. 鑄(zhu)鐵(tie)管(guan)(guan)或(huo)非金屬管(guan)(guan)道穿過車輛通過的(de)通道時，需預埋套管(guan)(guan)。
三、GB50316《工業金屬(shu)管道(dao)(dao)設計(ji)規范》對埋地(di)管道(dao)(dao)設計(ji)的要求
①. 埋(mai)地(di)敷設(she)的管道應(ying)(ying)(ying)妥善解(jie)決防凍、防凝結、吹掃、排液(ye)、防外(wai)腐蝕及承受外(wai)荷載等問題。埋(mai)地(di)管道如有閥(fa)門應(ying)(ying)(ying)設(she)閥(fa)井(jing)。大型(xing)閥(fa)井(jing)應(ying)(ying)(ying)考(kao)慮操(cao)作和檢修人員能下(xia)到井(jing)內(nei)作業；小型(xing)閥(fa)井(jing)可只(zhi)考(kao)慮人員在井(jing)外(wai)操(cao)作閥(fa)門的可能性（手(shou)操(cao)作或采用閥(fa)門伸長桿）。閥(fa)井(jing)應(ying)(ying)(ying)設(she)排水點。
②. 輸(shu)送可(ke)燃氣體、可(ke)燃液體的埋地管(guan)(guan)道不宜穿越電纜(lan)溝，如不可(ke)避免時(shi)應(ying)設套管(guan)(guan)。當(dang)管(guan)(guan)道介質溫(wen)度超過60℃時(shi)，在套管(guan)(guan)內應(ying)充填隔(ge)熱材料(liao)，使(shi)套管(guan)(guan)外壁溫(wen)度不超過60℃。套管(guan)(guan)長度伸出(chu)電纜(lan)溝外壁不小于0.5m。
③. 管道(dao)與管道(dao)及電纜間(jian)的最(zui)小水平間(jian)距應符合現行(xing)國家標準GB 50187《工(gong)業(ye)企(qi)業(ye)總平面設計規范》的規定(ding)。
④. 從道(dao)(dao)(dao)路下(xia)(xia)面穿越的管(guan)(guan)道(dao)(dao)(dao)，其頂部至路面不宜小于0.7m（SH/T 3012規定裝置內埋地管(guan)(guan)道(dao)(dao)(dao)的管(guan)(guan)頂距一般混凝土(tu)地表面不應(ying)小于0.3m；通(tong)(tong)過機械(xie)車輛(liang)的通(tong)(tong)道(dao)(dao)(dao)下(xia)(xia)不小于0.75m或采用套管(guan)(guan)保護）。從鐵路下(xia)(xia)面穿越的管(guan)(guan)道(dao)(dao)(dao)應(ying)設套管(guan)(guan)，套管(guan)(guan)頂至鐵軌底的距離(li)不應(ying)小于1.2m。
⑤. 管(guan)(guan)(guan)道(dao)與電纜間交叉凈距不應小于0.5m。電纜宜(yi)敷設在熱管(guan)(guan)(guan)道(dao)下面，腐(fu)蝕(shi)性流(liu)體管(guan)(guan)(guan)道(dao)上(shang)面。
⑥. B類(lei)流體（按GB50316）、氧氣和熱力管道(dao)與其他(ta)管道(dao)的(de)交叉(cha)凈距不(bu)(bu)應小于0.25m；C類(lei)及D類(lei)流體管道(dao)間的(de)交叉(cha)凈距不(bu)(bu)宜小于0.15m。
⑦. 管(guan)道埋(mai)深(shen)應在(zai)冰凍(dong)線(xian)以下(xia)。當無法實(shi)現時(shi)，應有(you)可靠的防凍(dong)保護措施。
⑧. 設有補償(chang)器(qi)、閥門及其他(ta)需維(wei)修(xiu)(xiu)的管道組成(cheng)件，應(ying)(ying)將其布置在符(fu)合安全要(yao)求(qiu)的井室中，井內應(ying)(ying)有寬(kuan)度大于或等于0.5m的維(wei)修(xiu)(xiu)空間。
⑨. 有加熱保護(hu)的（如伴熱）管道(dao)不應(ying)直(zhi)接埋(mai)地，可設在管溝內。
⑩. 挖土共溝敷設管道的(de)要求應符合(he)現行(xing)國(guo)家標準GB50187《工業企業總平(ping)面設計規范》的(de)規定。
?. 帶有(you)隔熱(re)層及外(wai)護套的(de)(de)埋地管(guan)道，布置時應有(you)足夠柔性，并在外(wai)套內(nei)有(you)內(nei)管(guan)熱(re)脹的(de)(de)余(yu)地。無補(bu)償直埋方法(fa)，可用于(yu)(yu)溫(wen)度小于(yu)(yu)或等于(yu)(yu)120℃的(de)(de)D類流(liu)體(ti)的(de)(de)管(guan)道，并應按(an)國家(jia)現行直埋供熱(re)管(guan)道標準的(de)(de)規定進行設計與(yu)施工。
四、大型(xing)管(guan)溝(gou)內管(guan)道布置
1. 管(guan)溝內管(guan)道布置必須符合的(de)條件
①. 輸送介質(zhi)無腐蝕、無毒(du)以及非易(yi)燃易(yi)爆管(guan)道。
②. 不宜埋地(di)、又(you)不宜架空布置的管道。
③. 正常地下水位(wei)低于(yu)溝底。
④. 防止(zhi)重組分氣體(ti)及(ji)有害氣體(ti)在溝內聚集，必要時(shi)在溝內填砂。
2. 管溝的(de)設(she)計
①. 管(guan)(guan)溝(gou)(gou)坡(po)度：各種(zhong)管(guan)(guan)溝(gou)(gou)溝(gou)(gou)底(di)應(ying)有不小于0.002的縱向(xiang)坡(po)度，管(guan)(guan)溝(gou)(gou)截面底(di)部應(ying)有0.05的坡(po)度。管(guan)(guan)溝(gou)(gou)最低處應(ying)設下(xia)水(shui)箅子和集水(shui)坑(keng)，以便將(jiang)管(guan)(guan)道(dao)偶然泄漏(lou)或溝(gou)(gou)壁滲水(shui)排除。
②. 管(guan)溝(gou)溝(gou)蓋板(ban)應做(zuo)成0.02的橫(heng)向雙落水坡度，當溝(gou)寬小于1.0m時可(ke)做(zuo)成單坡，以便(bian)地(di)面(mian)滲水排至溝(gou)外。
③. 管溝(gou)埋深：蓋板至(zhi)設計地面的覆土深不(bu)小(xiao)(xiao)于(yu)0.3m，車行道路不(bu)小(xiao)(xiao)于(yu)0.5m。
④. 若管溝(gou)低于地下水(shui)位時，管溝(gou)應(ying)采取全(quan)防水(shui)結構(gou)。
⑤. 檢(jian)查井的設置場(chang)合：對裝有閥門或需(xu)要經(jing)常檢(jian)修的管件；直(zhi)線部分相隔(ge)100～150m（最(zui)大不超過(guo)200m）；管溝縱向坡(po)度(du)最(zui)低點處。
⑥. 管溝內考慮自然通(tong)(tong)風，必要時通(tong)(tong)行管溝采用臨時機械通(tong)(tong)風。
3. 管(guan)溝(gou)中管(guan)道閥門設置
①. 管(guan)溝中管(guan)道(dao)排列要便于安(an)裝維修。

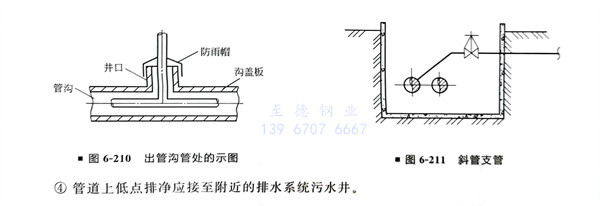

②. 管(guan)溝中管(guan)道(dao)(dao)穿出溝蓋板與地上管(guan)道(dao)(dao)相接，需(xu)加垂直方(fang)向(xiang)套管(guan)或搗(dao)制(zhi)豎井至地面上0.5m，蓋板處需(xu)密封，頂部需(xu)加防雨帽（圖6-210）。
③. 檢查井的人孔應布(bu)(bu)置在(zai)井的邊緣四角位(wei)置。閥門(men)宜立裝(zhuang)、手輪朝上。管(guan)道布(bu)(bu)置應緊湊，如支管(guan)以45°與主管(guan)相接(jie)，閥門(men)設在(zai)水平(ping)管(guan)上（圖6-211）。
④. 管道上低(di)點排凈應接至附近的(de)排水(shui)系統污水(shui)井。
五、GB50316《工(gong)業金屬管道設(she)(she)計規范》對溝(gou)內管道設(she)(she)計的(de)要求(qiu)
①. 可通行管溝的管道(dao)布置應(ying)符合以下規(gui)定。
a. 在無(wu)可靠的通風條件及無(wu)安全措施時，不得在通行管(guan)溝內布置窒息性(xing)及B類流體的管(guan)道(dao)。
b. 溝內過(guo)道凈(jing)寬不(bu)宜小(xiao)于0.7m，凈(jing)高不(bu)宜小(xiao)于1.8m。
c. 對于(yu)長的管溝應設安(an)全入口，每(mei)隔100m應設有(you)人孔及直梯，必要時設安(an)裝孔。
②. 不可通行管溝(gou)的管道布置應符(fu)合下(xia)列規定。
a. 當(dang)溝(gou)內布置經常操作的(de)閥門時(shi)，閥門應(ying)布置在不影響通(tong)行的(de)地方，必(bi)要時(shi)可增設閥門伸長(chang)桿，將手輪引伸至靠近活動溝(gou)蓋(gai)背(bei)面的(de)高度處。
b. B類(lei)(lei)流(liu)體（按(an)GB50316）的(de)管(guan)道不(bu)(bu)(bu)宜設(she)在(zai)密閉的(de)溝(gou)(gou)(gou)內。在(zai)明(ming)溝(gou)(gou)(gou)中不(bu)(bu)(bu)宜敷設(she)密度比環境空氣(qi)大(da)的(de)B類(lei)(lei)氣(qi)體管(guan)道。當(dang)不(bu)(bu)(bu)可(ke)避免時，應在(zai)溝(gou)(gou)(gou)內填滿細砂(sha)，并應定期檢查(cha)管(guan)道使用(yong)情況。
六、室外地下管(guan)道與鐵(tie)路(lu)道路(lu)及建筑物間的距離

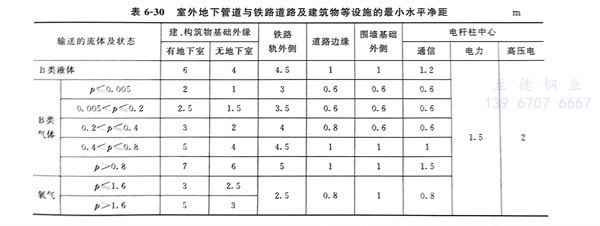

室外地下(xia)管道與鐵(tie)路(lu)道路(lu)及(ji)建筑物(wu)等(deng)設施的最小水平(ping)凈(jing)距見表6-30。
七、地(di)下管(guan)道(dao)布置設計(ji)工程實例

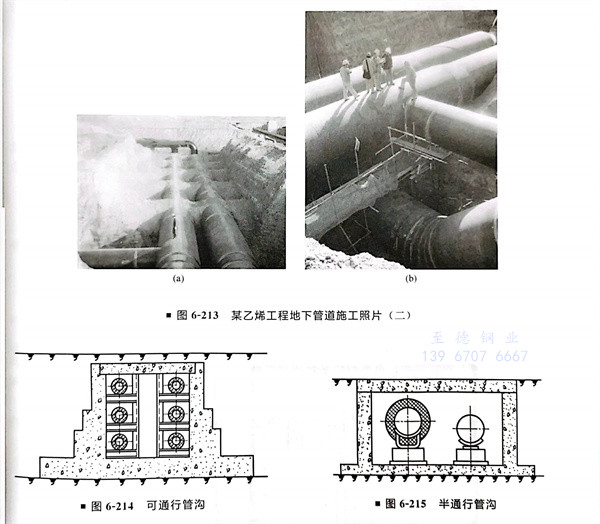

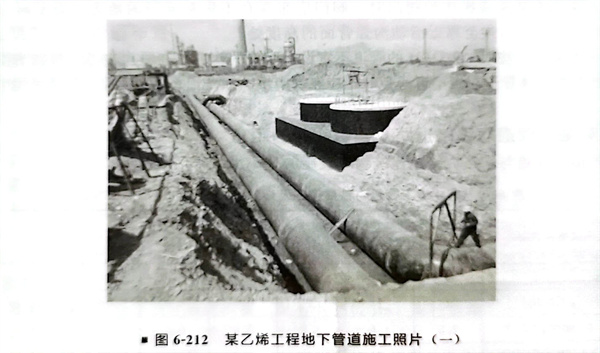

某乙烯工程地下管道(dao)施工照片（圖6-212、圖6-213）
管(guan)溝(gou)中(zhong)敷(fu)設管(guan)道，當(dang)管(guan)道不(bu)宜于(yu)埋地或沿地面(mian)敷(fu)設，又(you)不(bu)可(ke)能架空敷(fu)設時，可(ke)敷(fu)設在管(guan)溝(gou)中(zhong)。管(guan)溝(gou)的形式一(yi)般(ban)有(you)如下三種：可(ke)通行(xing)(xing)管(guan)溝(gou)（圖6-214）、半通行(xing)(xing)管(guan)溝(gou)（圖6-215）、不(bu)通行(xing)(xing)管(guan)溝(gou)。
半通行(xing)管(guan)(guan)溝(gou)的凈高一般小(xiao)于1.6m，通道寬(kuan)度一般采(cai)用(yong)0.6m左右。如果采(cai)用(yong)橫貫管(guan)(guan)溝(gou)斷面的支架時，其下面的凈高應不小(xiao)于1m。
不(bu)通行管溝容(rong)積小，最小高度為0.45m，管子外表距溝底、溝頂和側墻的凈(jing)距及(ji)相鄰兩根(gen)管道凈(jing)距不(bu)應(ying)小于0.15m；管道只能(neng)布(bu)置成單層，不(bu)能(neng)雙層或多(duo)層布(bu)置，以便安(an)裝及(ji)檢(jian)修。
在管溝(gou)中敷設管道(dao)時，如同一(yi)地溝(gou)內有幾(ji)層(ceng)管道(dao)，敷設應從最下面一(yi)層(ceng)開始(shi)，最好(hao)在下層(ceng)的(de)管道(dao)安(an)裝、試壓、保溫等全部完成后，再進行上層(ceng)管道(dao)的(de)安(an)裝。
用(yong)管(guan)溝(gou)敷(fu)(fu)設(she)管(guan)道(dao)的優點(dian)是：管(guan)道(dao)隱蔽，不占(zhan)用(yong)空間位置；檢(jian)修(xiu)方便（與埋地敷(fu)(fu)設(she)比(bi)較）；距離短，節省材料。缺點(dian)是：管(guan)溝(gou)修(xiu)建(jian)費用(yong)較高，投(tou)資較大；管(guan)道(dao)安裝、檢(jian)修(xiu)不如(ru)架空敷(fu)(fu)設(she)方便；一般不適宜于敷(fu)(fu)設(she)輸送有(you)腐(fu)蝕性(xing)及有(you)爆炸性(xing)危險介質的管(guan)道(dao)。
